1 Hő- és füstelvezetés, elmélet-gyakorlat Mérnöki módszerek alkalmazásának lehetőségei Szikra Csaba tudományos munkatárs BME Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék 2012.

tudományos munkatárs BME Építészmérnöki Kar

2 Lassú (parázslás) vagy gyorsabb (lánggal égés) hőmérsékletemelkedés, toxikus gázfejlődés. Éghető anyag vezérelt égés (ÉAV) Zárt téri tüzek lefolyása Hőmérséklet időbeli alakulása (szerkezeti stabilitás vizsgálat) Backdraft! Szellőzés-vezérelt égés (SZAV): Oxigénhiányos égés, vagy nem ( C) Gyakran ismét éghető anyag vezérelt égés Gyulladás, parázslás Számos definíció: pl.: minden éghető felület egyidejű égése, C, 15-20kW/m 2

3 Fejlődő szakasz Módszerek: (1) Éghető anyagok alapján (táblázatok) (2) Ajánlások: tipikus α értékekre (pl.: lakások közepes; szállodai szoba gyors stb.) α (kw/s 2 ) Nagyon gyors Gyors Közepes Lassú Zárt téri tüzek lefolyása Tűz teljesítményének időbeli változása (modell) Stabil égés Jellemzői: Q max, t s Függ: Éghető anyag mennyisége, fajtája, rendelkezésre álló oxigén (ÉAV, SZÉV) Módszerek: számítás Hanyatló égés Jellemzői: Csökkenő teljesítmény, általában ÉAV Módszerek: Mivel a vizsgálatok során leginkább az első perc a lényeges ennek a szakasznak a vizsgálata már nem szükséges, továbbra is Q max feltételezéssel élünk mérnök döntései (design fire): Nincs kidolgozott módszer, a mérnök döntése, melyhez figyelembe veszi az épület (és szerkezet) (1)jellemzőit, (2)használati módját, (3)benne lévő anyagokat, melyek alapján dönt a modellben használt éghető anyag mennyiségéről és az égés sebességéről. Eredmény az alkalmazott tűzmodell (design fire). A saját maga által alkotott modell helyességét sensitivity analysis el vizsgálja

003 Zárt téri tüzek lefolyása Tűz teljesítményének időbeli változása (modell) Stabil égés Jellemzői: Q max, t s Függ: Éghető anyag mennyisége, fajtája, rendelkezésre álló oxigén (ÉAV, SZÉV)

Lángmodellek (Heskestad féle modell) mérnök döntései: Hasonlóságelmélet alkalmazása Szerkezeti integritás vizsgálatok, Bemenő paramétere a későbbi

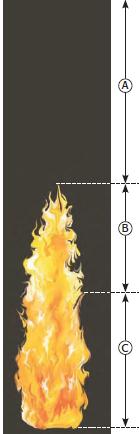

4 Lángmodellek (Heskestad féle modell) mérnök döntései: Hasonlóságelmélet alkalmazása Szerkezeti integritás vizsgálatok, Bemenő paramétere a későbbi számításoknak (pl.: csóva egyenleteinek érvényesség tartomány vizsgálatához) L(m) = Q D Lángteljesítmény Q(kW), Egyenértékű átmérő D(m)

5 Modellek eredményei: Tűzcsóva-modellek Ideális csóva, valóságos csóva (Heskestad modellje) Hőmérsékletnövekedés a csóva tengelyében: T 0 = 23.5 Q c Feláramló sebesség a csóva tengelyében: u 0 = Q c Feláramló tömeg: m p = Q c z z z z z Q c Csóva szétterülése: b m = 0.12 T 0 T z z 0 mérnök döntései Mérnöki modellek egymásra épülése Füsttel telített rétegbe lépő tömegáram (további számításokhoz szükséges) Hő-érzékelők (sprinkler, hő-maximum stb.) viselkedése adott helyen A csóva útjában lévő szerkezetei elemek, csövek, villamos berendezések stb. vizsgálata A tűz hőszállítóképességgének vizsgálata

92 10 3 Q c Csóva szétterülése: b m = 0.

A tűztér és környezete Teljesen zárt tér, majdnem teljesen zárt tér közötti nyomás mérnök döntései levegő Helyes modellválasztás Apró különbség a modellalkotásnál, jelentős különbséghez vezet az

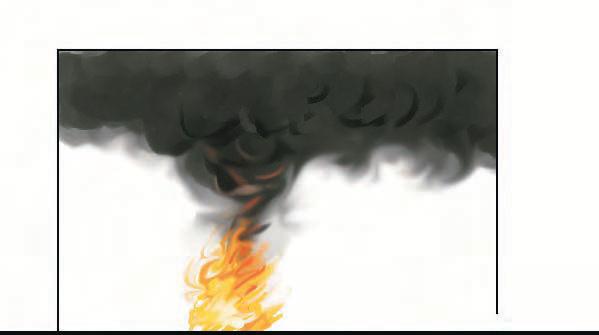

6 A tűztér és környezete Teljesen zárt tér, majdnem teljesen zárt tér közötti nyomás mérnök döntései levegő Helyes modellválasztás Apró különbség a modellalkotásnál, jelentős különbséghez vezet az eredményben. 12kPa 10kPa 8kPa 6kPa 4kPa 2kPa Szerkezeti integritás vizsgálat (Pl.: gázzal oltó rendszerek estén), nyomáslevezetés szükségessége 0kPa 0s 5s 10s 15s 20s 25s 30s p/s = p 0 Q T 0 ρ lev V h c v p = Q c p T 0 A h 2 2 ρ lev 1000m 2 csarnok, 300cm 2, 0.5, 1.0, 2.0MW

12kPa 10kPa 8kPa 6kPa 4kPa 2kPa Szerkezeti integritás vizsgálat (Pl.

7 A tűztér és környezete Nyitott tér és környezetének nyomásviszonyai mérnök döntései Az alkalmazott modell érvényességi tartományának vizsgálata m a = 2 3 C ρ a ρ g ρ a vaρ a 2gH ρ a ρg ρ a ρ g ρ a 1 + ρ a ρg m a = 0.5A H 0 Modellalkotás eredménye a nyitott térből kitörő tömegáram közelítő egyenlete a nyílásmagasság függvényében Az egyenlet érvényességi tartománya t 0 >300 C 2.72 T g /T a (K)

8 A tűztér és környezete A hő- és füstelvezetés statikus modellje p c = H H N ρ a ρ g g mérnök döntései v = 2 p ρ p l = H N H D ρ a ρ g g m = CAvρ = CAρ 2 p ρ m l = C d A l ρ a 2 H N H D ρ a ρ g g ρ a m c = m l H N = A l 2 c vl ρ a H D + A c 2 c vc ρ g H A l 2 c vl ρ a + A c 2 c vc ρ g A sztenderd céloktól való eltérés (1) Adott a füstmentes levegőréteg magassága (tervezései követelmény pl.: 2,5m a padlószinttől), keressük a szükséges nyílásméretet (2) Adott nyílásméretek esetén keressük a füstmentes réteg magasságát m c = C d A c ρ g 2 H H N ρ a ρ g g ρ g m c = C d A c ρ a 2g H H D T g T a T a T g (3)?

céloktól való eltérés (1) Adott a füstmentes levegőréteg magassága (tervezései követelmény pl.

9 m l = m p = C d A l ρ a 2 H N H D ρ a ρ g g ρ a 5.6 = H N m c = m p = C d A c ρ g 2 H H N ρ a ρ g g ρ g 5.6 = 0.7 A c Számítási példa A hő- és füstelvezetés statikus modellje Egyszerűsítő feltétel: m c = m l = m p H N = 2, 69m A c = 2, 0m 2 Egy csarnokban 2m 2 területen transzformátorolaj terül szét, meggyullad. A helyiség belmagassága H=5m. A füstmentes levegőréteg tervezett magassága H D =2,5m. A padló szintjén a nyílás mérete A l =5m 2. Az átfolyási tényező C d =0,7. Más modellek segítségével kiszámoltuk, hogy a füsttel telített réteg közepes hőmérséklete T g =300 C (ρ g =0.616kg/m 3 ); 2,5m magasan a zónába lépő tömegáram m p =5,6kg/s Keressük a füstelvezető kupola szükséges méretét

616 Egyszerűsítő feltétel: m c = m l = m p H N = 2, 69m A c = 2, 0m 2 Egy csarnokban 2m 2 területen transzformátorolaj terül szét, meggyullad. A helyiség belmagassága H=5m.

10 Mérnöki módszer A hő- és füstelvezetés példáján keresztül (0) A mérnöki módszerek alkalmazása esetében a MÉRNÖK felelőssége erősödik (a leíró, normatív módszerhez képest) (1) Feladat körülhatárolása (kockázatelemzés?), követelmények megválasztása Sztenderd követelmények (Pl.:OTSZ, füstmentes levegőréteg magassága) (2) Peremfeltételek meghatározása Geometria Környezeti jellemzők Hőfelszabadulás sebessége (ez lehet részmodell, de lehet sztenderd követelmény is) (3) Modellválasztás Fizikai folyamat megértése Egyenletek levezetése, vagy megkeresése, egyszerűsítő feltételek (van-e alkalmas modell az adott feladatra, vagy más módszer kell keresni?) Akár több modellre is szükség van a mérnöki feladat megoldásához Érvényességi tartomány összevetése a mérnöki feladat vizsgálati tartományával (4) Modellezés, számítás Egyszerű zárt alakú összefüggések esetén kézi számolás Iteráció, számolótábla, számítógépprogram (rengeteg segítség az internetről) (5) Érzékenység vizsgálat (sensitivity analysis), validálás Az egyes változókra való érzékenység (t 0,Q, A c, C d, H D ) Nem vizsgált peremfeltételekre való érzékenység (szél, tranziens jelenségek )

:OTSZ, füstmentes levegőréteg magassága) (2) Peremfeltételek meghatározása Geometria Környezeti jellemzők Hőfelszabadulás sebessége (ez lehet részmodell, de lehet sztenderd követelmény is) (3)

11 Köszönöm a figyelmet! Szikra Csaba tudományos munkatárs BME Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék szikra@egt.bme.hu 2012.
