1 Porrobbanás elleni védelem Villamos berendezések kiválasztása

2 Villamos berendezések kiválasztása Por fajtája Robbanásveszélyes atmoszféra fellépésének valószínűsége 31

3 Por fajtája Por minimális gyújtási energiája Por gyulladási hőmérséklete Porréteg izzási hőmérséklete 32

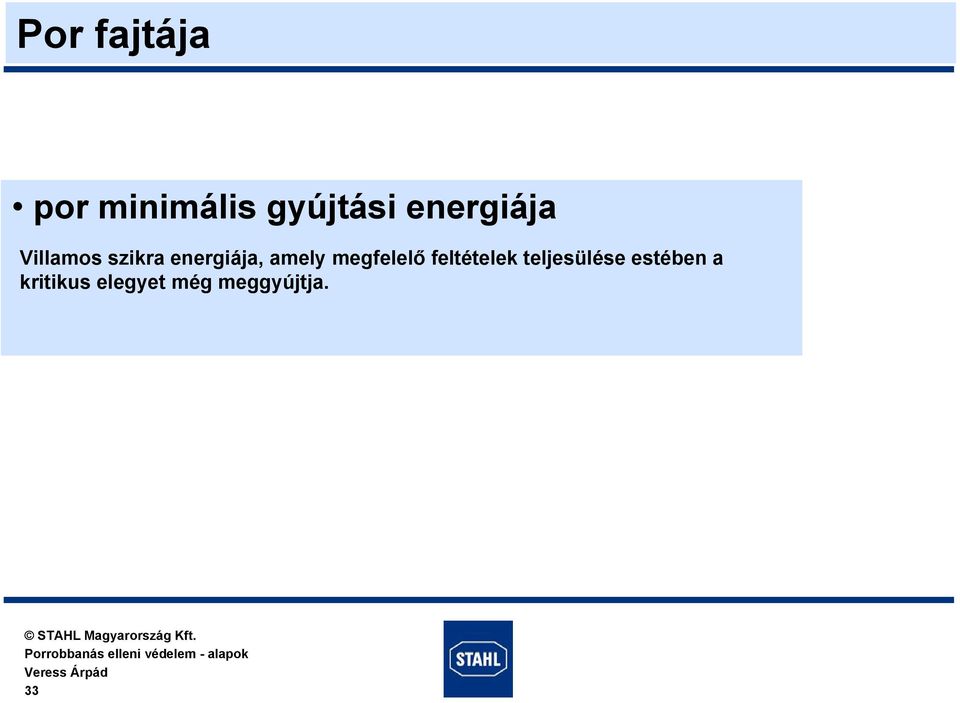

4 Por fajtája por minimális gyújtási energiája Villamos szikra energiája, amely megfelelő feltételek teljesülése estében a kritikus elegyet még meggyújtja. 33

5 Minimális gyulladási energia (Hartmann-cső) 34

6 Por fajtája Por gyulladási hőmérséklete Egy felforrósodott felület legalacsonyabb hőmérséklete, rövid idejű kontaktus esetén az elegy meggyújtásra kerül. 35

7 Gyulladási hőmérséklet T gyull 36

8 Por fajtája Porréteg izzási hőmérséklete Egy forró felület legalacsonyabb hőmérséklete, amelyen egy 5mm vastag porréteg meggyújtásra kerül. 37

9 Izzási hőmérséklet T izzás 38

10 Felületi hőmérséklet Gyulladási hőmérséklet: Izzási hőmérséklet: Hőmérséklet korlátozás Tmax = 2/3 Tgyull Hőmérséklet korlátozás Tmax = Tizzás - 75K (5mm porréteg) A készülék maximális megengedhető felületi hőmérséklete = a két T max érték közül a kisebb 39

Tmax = Tizzás - 75K (5mm porréteg) A készülék maximális

11 Felületi hőmérséklet pl. liszt T gyull 380 C és T izzás 300 C T max (1) = 2/3 x 380 C = 253 C T max (2) = 300 C-75K = 225 C A készülék maximális megengedhető felületi hőmérséklete = 225 C 40

12 Izzási hőmérséklet Maximálisan megengedhető felületi hőmérséklet a környezetében lévő porréteg vastagság függvényében > 5mm - 50mm 400 Max. megengedhető felületi hőmérséklet [ o C] Porréteg vastagság [mm] T 5mm

13 Porlerakódás Malom meghajtó Motorja + kuplung 42

14 Izzási hőmérséklet Porlerakódások nem megengedett 1 porréteg > 50mm 2 porréteg > 5mm, por: T 5mm < 250 o C 3 porréteg > 5mm (felül, alul, oldalt) 4 Teljes elmerülés

15 Porlerakódás Készülékek és védelmi rendszerek, amelyek poros helységekben kerülnek alkalmazásra, úgy kerülnek kialakításra, hogy a felületen megtalálható porréteg ne kerülhessen meggyújtásra. A porlerakódást, amennyiben lehetséges meg kell akadályozni. A készülékeket és védelmi rendszereket megfelelően tisztítani kell. A készülék részeinek felületi hőmérsékletnek jelentős mértékben alatta kell maradni a vonatkozó porréteg izzás hőmérsékletének. A lerakódott porréteg vastagságát a hősokk miatt kell figyelembe venni és adott esetben hőmérséklet korlátozást alkalmazni. 44

A készülékeket és védelmi rendszereket megfelelően tisztítani kell.

16 Adatok Gyulladási- és izzási hőmérséklet, gyulladási energia Anyag T gyull / o C T izzási / o C E min /mj Liszt Fa Barnaszén Kőszén Polyvinil klorid <1 Aluminium <1 Kén Lycopodium Metán 595-0,28 Hidrogén 560-0,016 Szénkéneg 95-0,009 45

5 Kőszén 500 240 1000 13 Polyvinil klorid 530 340 5 <1 Aluminium 560 270 5 <1 Kén

17 Adatok 46

18 Követelmények a gyártóval és üzemeltetővel szemben Követelmények a gyártóval szemben 94/9/EG 8/2002 Követelmények az üzemeltetővel szemben ATEX /92/EG 3/2003 Alkalmazási területek definiálása, kategóriához hozzárendelés Kategória 1: G/D Kategória 2: G/D Kategória 3: G/D Vonatkozó szabványok betartása Készülékek tanúsítása és jelölése a gázés porrobbanásveszélynek megfelelően G ill. D Zónabesorolás, megfelelő berendezés kiválasztása Szerelési, telepítési utasítások betartása Zónabesorolás Zóna 0/20 Zóna 1/21 Zóna 2/22 47

Kategória 3: G/D Vonatkozó szabványok betartása Készülékek tanúsítása és jelölése a gázés porrobbanásveszélynek megfelelően G ill.

19 Zónabesorolás 20-as Zóna Az a terület, amelyben a robbanásveszélyes atmoszféra felhő formájában állandóan vagy hosszú ideig és gyakran van jelen. Tokozatok, csővezetékek, készülékek, stb. belsejében. 21-es Zóna Az a terület, amelyben normál üzemben robbanásveszélyes atmoszféra levegő formájában alkalomadtán jelen van Töltőállomások közvetlen közelében. Azok a területek, ahol porlerakódás létrejöhet és normál üzemben éghető porfelhő a levegőben robbanásveszélyes koncentrációban keletkezhet. 48

21-es Zóna Az a terület, amelyben normál üzemben robbanásveszélyes atmoszféra levegő formájában alkalomadtán jelen van

20 Zónabesorolás 22-es Zóna Az a terület, ahol normál üzemben egy robbanásveszélyes atmoszféra (levegőben lévő éghető por) felhő formájában nem lép fel vagy csak rövid ideig. Poros anyagot tartalmazó berendezések, védelmi rendszerek és komponenseik környezete, mivel tömítetlenség miatt a por kiléphet és lerakódhat. 49

21 Zónabesorolás Robbanásveszélyes atmoszféra fellépésének valószínűsége példa: ürítő állomás (zsákok) 22-es Zóna 21-es Zóna 20-as Zóna 50

22 Zónabesorolás ATEX as Zóna 21-es Zóna 22-es Zóna 51

23 Gyújtóforrások - Lángok és forró gázok - Forró felületek - Mechanikus szikrák - Villamos berendezések - Statikus elektromosság - Villám - Elektromágneses hullámok - Ionizációs sugárzás - Ultrahang - Optikai energia 52

24 Gyújtóképes por Porrobbanások megoszlása gabona 24% fa 34% műanyag 14% szén 10% fém 10% egyéb 6% papír 2% 53

25 Gyújtóképes por Gyújtóforrások Forró felületek súrlódás 10% tűz 9% 7% Öngyulladás 6% hegesztés 5% izzó parázs 10% ismeretlen 13% Villamos készülékek 4% egyéb 3% mechanikus szikrák 32% 54

26 Készülék kategóriák - EG-RL 94/9/EG Kategória 1 D Nagyfokú biztonság 20-as Zóna Kategória 2 D Jelentős biztonság 21-es Zóna Kategória 3 D Normál szintű biztonság 22-es Zóna 55

27 Villamos készülékek 20-as Zóna Követelmények - EN Kategória 1 D IP 6X Hőmérséklet korlátozás Másodlagos védelmi intézkedések ütésvizsgálat EN TI=T max + 20K felületi ellenállás 10 9 Ω tanúsítvány szükséges 56

28 Villamos készülékek 20-as Zóna Kategória 1 D Hőmérsékletkorlátozás a nem kontrollálható és túlzott mértékű porlerakódás ellenében 57

29 Villamos berendezések *-es Zóna Követelmények - EN Kategória 2 D IP 6X Hőmérséklet korlátozás ütésvizsgálat - EN TI=T max + 20K felületi ellenállás 10 9 Ω tanúsítvány szükséges *vezetőképes por 58

30 Villamos berendezések 21-es Zóna Kategória 1 D Kategória 2 D 59

31 Villamos berendezések - 22*-es Zóna Vezetőképes por Kategória 1 D Kategória 2 D Nem vezetőképes por Kategória 1 D Kategória 2 D Kategória 3 D 60

32 Villamos berendezések - 22**-es Zóna Követelmények - EN Kategória 3 D IP 5X Hőmérséklet korlátozás ütésvizsgálat EN TI=T max + 10K felületi ellenállás 10 9 Ω gyártóművi tanúsítás ** nem vezetőképes por 61

33 Villamos berendezések - 22**-es Zóna Vezetőképes por Kategória 1 D Kategória 2 D Nem vezetőképes por Kategória 1 D Kategória 2 D Kategória 3 D 62

34 Alkalmazás besorolása Robbanásveszélyes atmoszféra fellépésének valószínűsége - zónabesorolás Eszköz besorolása Készülék védelmi foka - Készülék kategória Robbanásveszélyes atmoszféra milyensége (por) - Gyújtási energia - Gyulladási hőm. - Izzási hőmérséklet Készülék adatai - max. gyújtási energia - max. felületi hőmérséklet 63

35 Jelölés (por) Waldenburg. Germany 1 Gyártó neve 2 Típus megjelölés 3 EU szerinti jelölés 4 max. felületi hőmérséklet / II 2 D DMT 01 ATEX 034 T 80 o C AC 220V-10%-254V+6% Hz DC 198V-250V +/-10% 0,088A 2x36 W 81-IEC G5 Made in Germany 7 5 CE-jelölés tanúsítvány IP 66/67 7 Műszaki adatok, egyéb 64
