1 Köszöntöm az előadás résztvevőit! on.hu

2 PRO OGRA AM 1. R O B B A N Á S V É D E L E M E L M É L E T I A L A PJA I 2. G Á Z K É PZŐ D É S É S S Z E L LŐZ É S 3. G YA KO R L AT I R O B B A N Á S V É D E L E M 4. B I Z TO N S Á G O S Ü Z E M E LT E T É S I F E LT É T E L E K 5. KÉRDÉSEK

3 robbanásvédelem elméleti alapjai gyújtóforrás gyújtóforrás elemzés készítése robbanásveszélyes terek zónabesorolása éghető anyag (pl. hidrogén gáz) oxigén égés / deflagráció / detonáció égés / deflagráció / detonáció (lángterjedési sebességbeli különbség)

4 robbanásvédelem elméleti alapjai HIDROGÉN GÁZ Gázcsoport: IIC Minimális gyújtási energia (MIE): 11 µj (pl.: U=470 V; C=100 pf) Gyulladási hőmérséklet: 560 C Hőmérsékleti osztály: T1 ARH: 4,0 trf% (3,4 g/m 3 ) FRH: 75,0 trf% (63,0 g/m 3 ) Relatív sűrűsége (d r ): 0,07

5 robbanásvédelem elméleti alapjai ZÓNABESOROLÁS GÁZ/GŐZ/KÖD (pl.hidrogén gáz) MSZ EN :2009 szabvány alkalmazása általános esetekben; ágazati szabvány alkalmazása ha az adott iparágakban, vagy az adott alkalmazások esetén, a robbanásveszélyes térség kiterjedésére vonatkozó részletes ajánlások céljából az iparágra, vagy alkalmazásra vonatkozó szabályzatokra lehet hivatkozni., mely jelen esetben: MSZ :1992 MSZ EN :20012:2001 MSZ EN :2003 nem kötelező, de ez ad műszaki biztonságot helyhez kötött és vontatási akkumulátorok helyhezkötött akkumulátorok vontatási akkumulátorok desztillált víz utántöltést igénylő ólom savas akkumulátorok

6 robbanásvédelem elméleti alapjai GYÚJTÓFORRÁSOK baj akkor van, ha a gyújtóforrás és a robbanóképes keverék egy időben és egy helyen van jelen 1.. Forró felületek (6.5, 9.3 pont) o ó e ü ete (6.5, 9.3 po t) 2. Lángok és forró gázok (beleértve a forró részecskéket) 3. Mechanikai eredetű szikrák (6.5, 9.3 pont) 4. Villamos gyártmányok (6.5, 9.3 pont) 5. Villamos kóboráramok, katódos korrózióvédelem 6 Sztatikus elektromosság (6.5, 9.3, 9.4 pont) 6. Sztatikus elektromosság ( pont) 7. Villámcsapás 8. Rádiófrekvenciás hullámok 9. Elektromágneses hullámok 10. Ionizáló sugárzás 11. Ultrahang 12. Adiabatikus kompresszió és lökéshullámok 13. Exoterm reakciók, beleértve a porok öngyulladását 3. xoterm reakciók, beleértve a porok öngyulladását

7 PRO OGRA AM 1. R O B B A N Á S V É D E L E M E L M É L E T I A L A PJA I 2. G Á Z K É PZŐ D É S É S S Z E L LŐZ É S 3. G YA KO R L AT I R O B B A N Á S V É D E L E M 4. B I Z TO N S Á G O S Ü Z E M E LT E T É S I F E LT É T E L E K 5. KÉRDÉSEK

8 gázképződés és szellőzés "Zselés akkumulátorok (kötött elektrolitú): VRLA = VALVE REGULATED LEAD ACID = szeleppel zárt akkumulátor >99% os belső gázrekombináció; túlnyomásra nyitó szelep; lefúváskor kibocsátó forrás; a gázkilépés á kilé é csökkenti ökk i az élettartamot. él Celladugóval zárt ólom savas akkumulátor: (túl)töltés esetén kibocsátó forrás; desztillált víz utántöltés.

9 gázképződés és szellőzés HIDROGÉN ÉS OXIGÉN GÁZ KELETKEZÉSE vízbontásból; 2V os cellafeszültség felett meginduló gázképződés (2,4 V tól intenzív); ateljes feltöltést (túltöltés) követően 100% os vízbontás. Faraday állandó: C/mol (1 mól egyszeres töltésű ion esetében coulomb töltés kell a semlegesítéshez szétváláshoz ) 1mólH 2 O(kb.18g)bontásáhozkell: 2 26,8 Ah 1mólH 2 gáz térfogata 25 C os hőmérsékleten: 24,45 dm 3 H 2 gáz ARH 20% értéke: 0,8 trf% 1mólH 2 gáz térfogata (homogén ARH 20% os konc.) 3,05 m 3 naponta elbontott vízmennyiség (1 1töltési kisütési ciklus): kb. 18 g havonta elbontott vízmennyiség (5/7 kitöltéssel): kb. 360 g (3,6 dl) DESZT. VÍZZEL VISSZATÖLTENDŐ

10 gázképződés és szellőzés AKKUMULÁTOROK ÉS TÖLTŐK VILLAMOS PARAMÉTEREI Q=5 10 Q n I gas C n SZÁMÍTÁSA (minimális szellőzési igény) 2,5 Q SZÁMÍTÁSA (minimális helyiség légtérfogat) nem elégséges elégséges töltési karakterisztika I gas = töltőáram a kigáz. fázisban n = cellák száma C n = akkumulátor kapacitása (5/10 órás) a gyakorlatban 5 50 m 3 /h/db MESTERSÉGES SZELLŐZÉS BERUHÁZÓI DÖNTÉS TERV VEZÉS KIVIT TELEZÉS ÁTELLENES FALAKON LÉVŐ SZELLŐZŐ NYÍLÁSOK (ALSÓ FELSŐ NYÍLÁS) AZONOS FALON LÉVŐ SZELLŐZŐ NYÍLÁSOK (AZ ALSÓ FELSŐ NYÍLÁS KÖZTI 2 M ES TÁVOLSÁG FÜGGŐLEGESEN BIZTOSÍTOTT) TERMÉSZETES SZELLŐZÉS 28 Q SZÁMÍTÁSA (minimális szellőző felület) min. 0,1 m/s légsebesség

11 PRO OGRA AM 1. R O B B A N Á S V É D E L E M E L M É L E T I A L A PJA I 2. G Á Z K É PZŐ D É S É S S Z E L LŐZ É S 3. G YA KO R L AT I R O B B A N Á S V É D E L E M 4. B I Z TO N S Á G O S Ü Z E M E LT E T É S I F E LT É T E L E K 5. KÉRDÉSEK

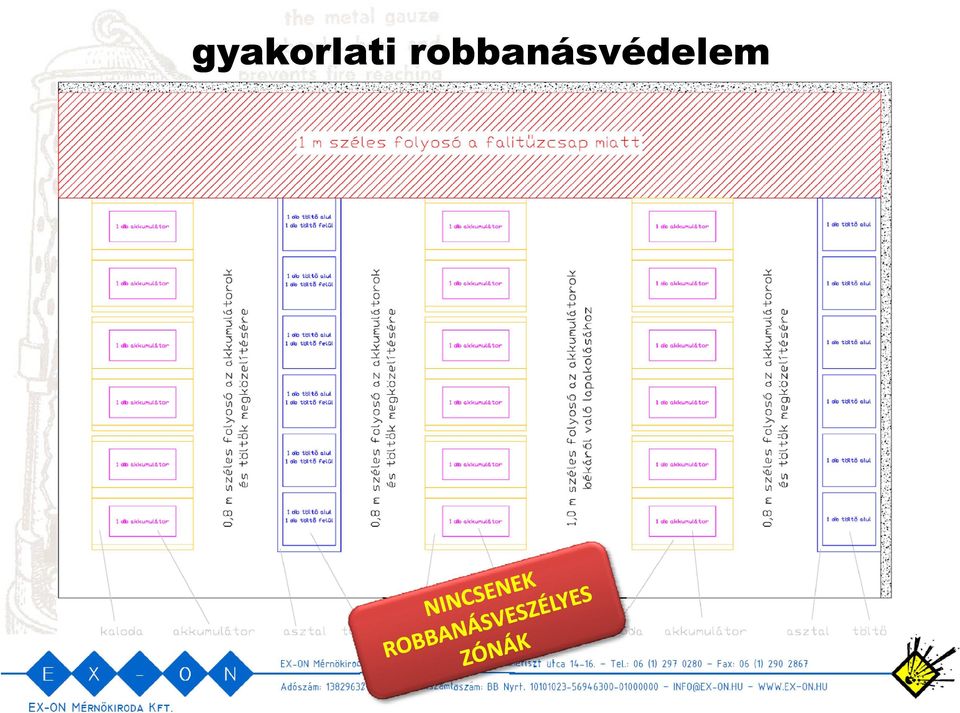

12 gyakorlati robbanásvédelem

13 gyakorlati robbanásvédelem opcionális légelszívó opcionális opcionális légbefúvó

14 gyakorlati robbanásvédelem SZELLŐZÉS TERVEZÉSI SZEMPONTJAI a Q érték kiszámításra került; túlnyomásos / kiegyenlített / depressziós légtechnika; normál ipari p elszívó ventilátor alkalmazása ((<ARH 20% miatt); ); csőrendszer lejtése (min. +5%); légtechnikai rendszerben zsákok mellőzése; elektrosztatikusan vezetőképes csőrendszer (pl. (pl horganyzott acél); feszültségkiesés (középfeszültségen kettős betáp, UPS, stb.); reteszek.

15 PRO OGRA AM 1. R O B B A N Á S V É D E L E M E L M É L E T I A L A PJA I 2. G Á Z K É PZŐ D É S É S S Z E L LŐZ É S 3. G YA KO R L AT I R O B B A N Á S V É D E L E M 4. B I Z TO N SÁG O S Ü Z E M E LT E T É S I F E LT É T E L E K 5. KÉRDÉSEK

16 biztonságos üzemeltetési feltételek 0 ás, 1 es és 2 es zónák helyette 0,5 m es biztonsági távolság (az akkumulátor hidrogén kilépési pontjaitól); 0,5 m en belül: előírás: antisztatikus ruházat; g, mechanikus ((frikciós)) szikrázás,, ívhúzás. tilos: T>300 C,, láng, 0,8 m es távolság tartása: töltőkábel csatlakoztatása; akkumulátorok kk lát k mozgatása; tá karbantartás, takarítás (tisztítás nedves pl. pamut ruhával). felfestett töltőhely; hatékony elszívás melletti akkumulátor töltés (retesz); a töltőegységbe nem kerülhet H2 gáz; a töltőhely felett ne legyen pl. nyitott fénycsöves lámpatest; a töltést követő pihentetési idő (0,5 1 óra) betartása; az akkumulátor töltő csatlakozót az akkumulátorok mellett csatlakoztassák szét; munkagépen való töltés szellőzés biztosítása. DOLGOZÓI MUNKAUTASÍTÁS, OKTATÁS DOLGOZÓI MUNKAUTASÍTÁS, OKTATÁS

17 Köszönöm megtisztelő figyelmüket! Koburger Márk robbanásvédelmi ipari szakértő on.hu
