1 Akkumulátorok üzemeltetése és biztonságtechnikája MEE VET szakmai nap

2 Ipari akkumulátorok felhasználása Telekommunikáció Energiaszolgáltatás Megújuló energia Vegyipar Közlekedés és biztosítóberendezések Anyagmozgatás Vészvilágítás Adatközpontok

3 Kisebb Kémiai áramforrások Könnyebb

4 Hétköznapok ipari akkumulátorai Ólom - sav NiCd - lúgos Li-Ion - Cellakivitel - nyitott, folyadék elektrolitú a higított kénsav kitölti a cellaedényt - zárt, kötött elektrolitú VRLA a higított kénsav zselében (gel) vagy üvegszálas paplanban, filcben van felitatva (AGM) - Rács ötvözet - antimon tartalmú Sb - kalcium tartalmú Ca - Színólom TPPL - Akkumulátor kivitel - cellakialakítású - blokkos kialakítás -Névleges feszültség - 2V/cella -Töltési karakterisztika - W, IU, IUIa - Cellakivitel - nyitott, folyadék elektrolitú a higított kálium hidroxid kitölti a cellaedényt - zárt, kötött elektrolitú - Névleges cellafeszültség - 1,2V - Töltési karakterisztika - IU - Kizárólag zárt kialakítás - Sokféle lítium vegyület pl. LiCoO 2, LiMn 2 O 4, LiFePO 4, stb. -Elektrolit: szerves oldószer - Névleges cellafeszültség - 3,2; 3,6V - Töltési karakterisztika - IU

kialakítás -Névleges feszültség - 2V/cella -Töltési karakterisztika - W, IU, IUIa - Cellakivitel - nyitott, folyadék elektrolitú a higított kálium hidroxid kitölti a cellaedényt - zárt, kötött

5 Az akkumulátor, mint veszélyforrás - Túláram és rövidzár védelem (MSZ EN ,2) - Megfelelő töltési karakterisztika és töltőáram korlát beállítása gyártó specifikus - Telepsarok biztosító elhelyezése az akkumulátor kivezetés közvetlen közelében - Érintésvédelem - A kémiai áramforrás kivezetéseit kimerült esetben is úgy kell tekinteni, mint feszültség alatt lévő fém vezetőket (szárazon töltött akkumulátorok elektrolit nélkül megfelelően tárolva kivételt képeznek) - Robbanás- és tűzvédelem (MSZ , MSZ EN ,3 rész) - A savas és lúgos akkumulátorok töltésük során vizet bontanak, hidrogén és oxigén gáz képződik, amely a nyílásaikon keresztül (celladugó vagy szelep) a környezetbe jutnak, ahol megfelelő koncentráció és gyújtóforrás esetén robbanásszerű folyamat során újra vízzé alakul - Egészség és környezetvédelem - A savas és lúgos akkumulátorok elektrolitja kémiailag nem semleges, ezért havária esetén gondoskodni kell az akkumulátorból kijutott elektrolit semlegesítéséről, emberrel történő érintkezés esetén annak bő vízzel történő eltávolításáról, esetleg orvoshoz kell fordulni, szembe fröccsenés stb. - A Li-ion akkumulátorok szerves oldószere egészség károsító, aromás vegyület, a cellaedény sérülése esetén jól szellőzött helyre kell szállítani - Munkavédelem - Az akkumulátor nehéz, csak megfelelően képzett személyzettel illetve eszközökkel mozgassa, telepítse.

töltött akkumulátorok elektrolit nélkül megfelelően tárolva kivételt képeznek) - Robbanás- és tűzvédelem (MSZ 1600-16, MSZ EN 50272-2,3 rész) - A savas és lúgos akkumulátorok töltésük során vizet

6 Figyelmeztetések

7 Zárlat, túlterhelés és rövidzár védelem - Telepsarokbiztosító MSZ EN ,2; Egyenáramú segédüzemi berendezések zárlati áramának méretezése - az akkumulátor végkivezetőinek közvetlen közelében legyen - zárt tokozott dobozban - Szivárgó áramok elkerülése - akkumulátor felszínének szárazon és tisztán tartása rendszeres karbantartás - szigetelt póluskivezetés alkalmazása por és nedvességgel szemben elsősorban meghajtó akkumulátorok esetén

tokozott dobozban - Szivárgó áramok elkerülése - akkumulátor felszínének szárazon és tisztán tartása

8 Robbanásvédelem - szabványok - Vonatkozó magyar illetve harmonizált európai szabványok - MSZ :1992 Helyhezkötött akkumulátorok telepítése, akkumulátor helyiségek és töltőállomások létesítése V-nál nem nagyobb feszültségű erősáramú villamos berendezések - jármű és hordozható (meghajtó) akkumulátorok telepítésére, töltőállomásainak kialakítására is vonatkozik - MSZ EN :2001 Akkumulátorok és akkumulátor telepek biztonsági előírásai, 2. rész Helyhezkötött akkumulátorok - MSZ EN :2003 Akkumulátorok és akkumulátor telepek biztonsági előírásai, 3. rész Vontatási akkumulátorok - Szellőztetés meghatározása veszélyes hidrogéngáz koncentráció kialakulásának megelőzése 4% térf - Faraday szabály alkalmazása - 1cm 3 víz bontásához 3Ah töltés szükséges - 100%-os feltöltéshez túltöltésre van szükség = gázosodás - Tűz és nyílt láng használata tilos akkumulátor közelében - Visszagyújtás gátló celladugó használata, központi gázelvezetés

Akkumulátorok és akkumulátor telepek biztonsági előírásai, 2. rész Helyhezkötött akkumulátorok - MSZ EN 50272-3:2003 Akkumulátorok és akkumulátor telepek biztonsági előírásai, 3.

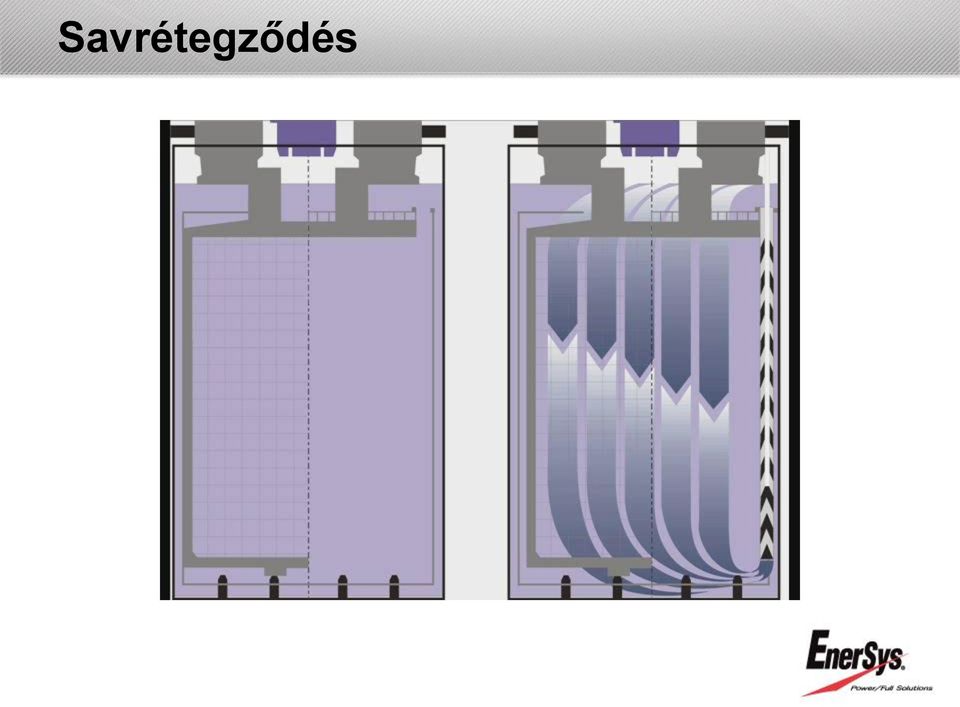

9 Savrétegződés

10 Gázosodás

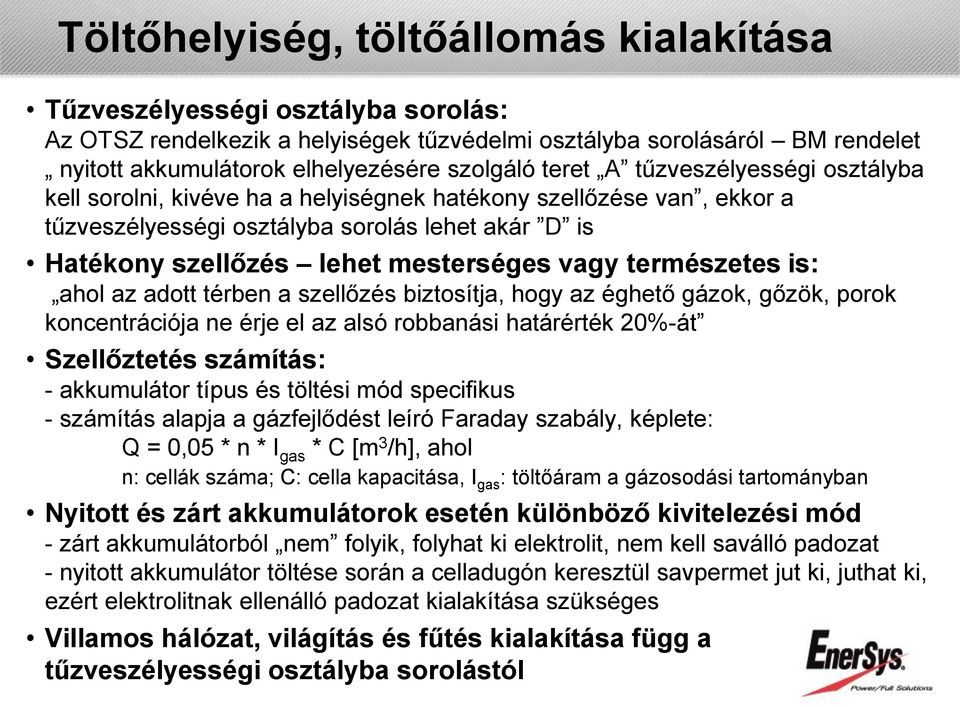

11 Töltőhelyiség, töltőállomás kialakítása Tűzveszélyességi osztályba sorolás: Az OTSZ rendelkezik a helyiségek tűzvédelmi osztályba sorolásáról BM rendelet nyitott akkumulátorok elhelyezésére szolgáló teret A tűzveszélyességi osztályba kell sorolni, kivéve ha a helyiségnek hatékony szellőzése van, ekkor a tűzveszélyességi osztályba sorolás lehet akár D is Hatékony szellőzés lehet mesterséges vagy természetes is: ahol az adott térben a szellőzés biztosítja, hogy az éghető gázok, gőzök, porok koncentrációja ne érje el az alsó robbanási határérték 20%-át Szellőztetés számítás: - akkumulátor típus és töltési mód specifikus - számítás alapja a gázfejlődést leíró Faraday szabály, képlete: Q = 0,05 * n * I gas * C [m 3 /h], ahol n: cellák száma; C: cella kapacitása, I gas : töltőáram a gázosodási tartományban Nyitott és zárt akkumulátorok esetén különböző kivitelezési mód - zárt akkumulátorból nem folyik, folyhat ki elektrolit, nem kell saválló padozat - nyitott akkumulátor töltése során a celladugón keresztül savpermet jut ki, juthat ki, ezért elektrolitnak ellenálló padozat kialakítása szükséges Villamos hálózat, világítás és fűtés kialakítása függ a tűzveszélyességi osztályba sorolástól

természetes is: ahol az adott térben a szellőzés biztosítja, hogy az éghető gázok, gőzök, porok koncentrációja ne érje el az alsó robbanási határérték 20%-át Szellőztetés számítás: - akkumulátor

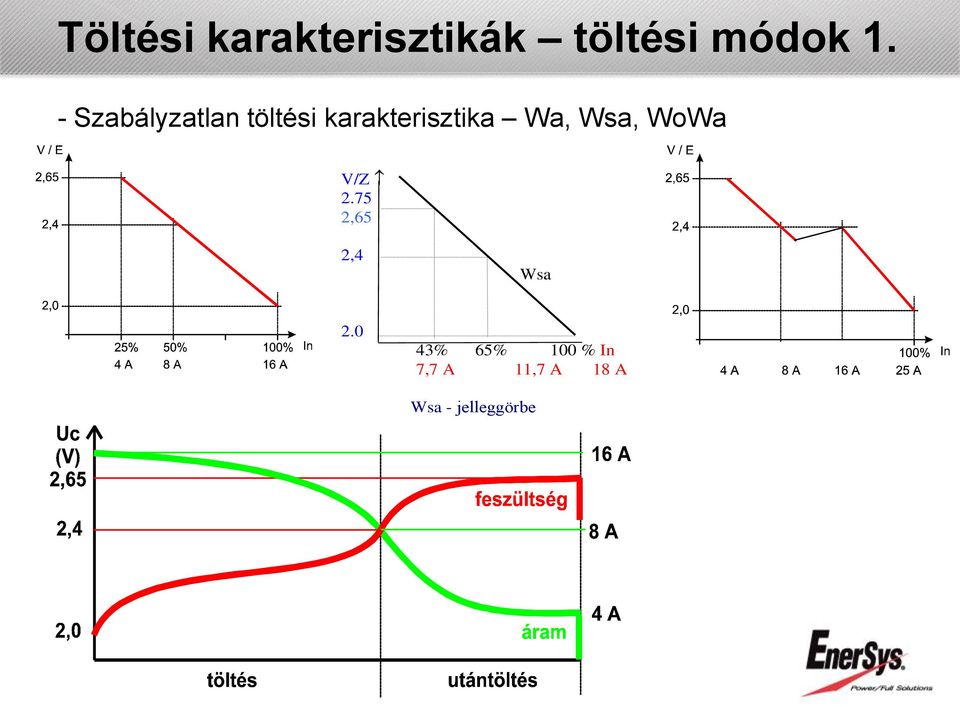

12 Töltési karakterisztikák töltési módok 1. - Szabályzatlan töltési karakterisztika Wa, Wsa, WoWa V/Z ,65 2,4 Wsa % 65% 100 % In 7,7 A 11,7 A 18 A Wsa - jelleggörbe

13 Töltési karakterisztikák töltési módok 2. - Szabályozott töltési karakterisztika IU, IUIa

14 Töltési karakterisztikák - paraméterek Maghajtó akkumulátorok Zárt VRLA Folyadék Karakterisztika Pb Pb Gel/AGM IU, U feszültség V/Cella beállított IU, Igmax áram A/100Ah tipikus IUI, U kialakuló feszültség V/Cella IUI, Igmax áram A/100Ah beállított W, U feszültség V/Cella 2,55-2,8 tipikus W, Igmax áram A/100Ah 5-7 tipikus Folyadék NiCd 2,4 2,35-2,45 1,55-1, ,5-2,7 2,4-2,45 1,6-1,7 5-6 max. 1,5 max. 5 Helyhezkött akkumulátorok Zárt VRLA IU Folyadék Pb karakterisztika Pb, Sb<3% Gel/AGM Csepptöltési feszültség V/Cella Csepptöltési áram A/100Ah tipikus Gyorstöltési feszültség V/cella Gyorstöltési áram A/100Ah tipikus Folyadék NiCd 2,23 2,25-2,3 1,4-1,42 0,5 0,1 0,5 2,4 2,4 1,55-1,65 2 0,8 5

2,35-2,45 1,55-1,65 2 1 5 2,5-2,7 2,4-2,45 1,6-1,7 5-6 max. 1,5 max.

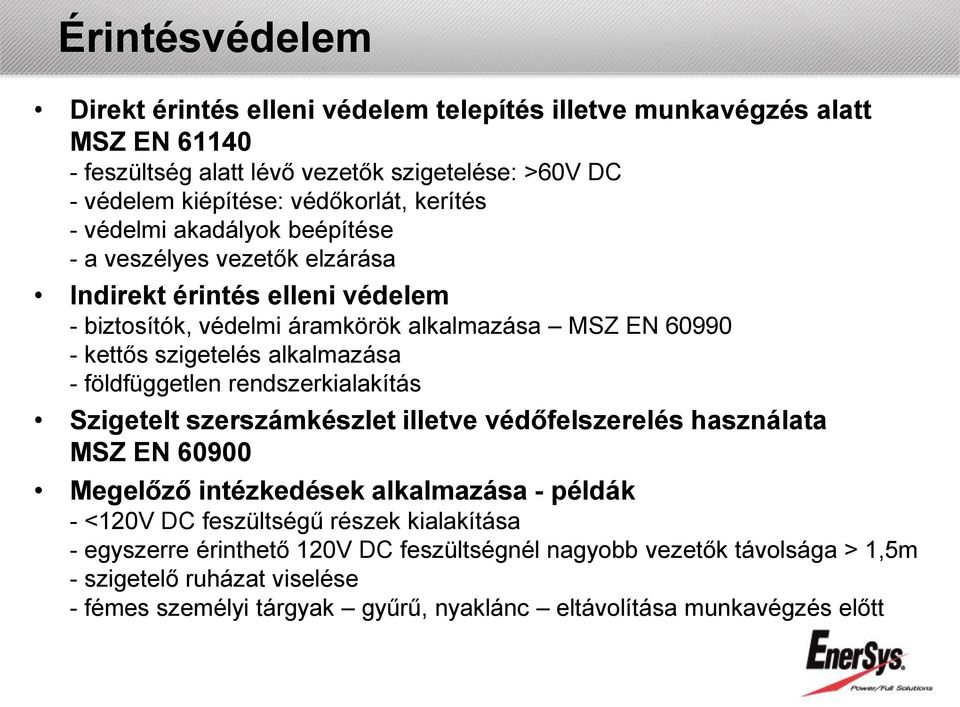

15 Érintésvédelem Direkt érintés elleni védelem telepítés illetve munkavégzés alatt MSZ EN feszültség alatt lévő vezetők szigetelése: >60V DC - védelem kiépítése: védőkorlát, kerítés - védelmi akadályok beépítése - a veszélyes vezetők elzárása Indirekt érintés elleni védelem - biztosítók, védelmi áramkörök alkalmazása MSZ EN kettős szigetelés alkalmazása - földfüggetlen rendszerkialakítás Szigetelt szerszámkészlet illetve védőfelszerelés használata MSZ EN Megelőző intézkedések alkalmazása - példák - <120V DC feszültségű részek kialakítása - egyszerre érinthető 120V DC feszültségnél nagyobb vezetők távolsága > 1,5m - szigetelő ruházat viselése - fémes személyi tárgyak gyűrű, nyaklánc eltávolítása munkavégzés előtt

alkalmazása - földfüggetlen rendszerkialakítás Szigetelt szerszámkészlet illetve védőfelszerelés használata MSZ EN 60900 Megelőző intézkedések alkalmazása - példák - <120V DC

16 Egészség és környezetvédelem Elektrolit higított kénsav vagy kálium hidroxid - maró hatású vízbázisú vegyületek Megelőzés: - védőfelszerelések, sav és/vagy lúg álló ruha, szemüveg, kesztyű Baleset személyt érintő: - szembe kerülés: bő vízzel történő öblítés, szemmosó alkalmazása, esetleg orvos - bőrrel érintkezés: bő vízzel történő öblítés elsősorban, kénsav esetén enyhe szappanos víz alkalmazása, lúg esetén enyhe savas oldat használata Lúgos illetve savas akkumulátor szerszámai elkülönítetten kezelendők Földre ömlött elektrolit közömbösítése - sav esetén mészhidrát (fehér por szerű anyag) - lúg esetén ecetsavas oldat alkalmazása Hulladék gyűjtés újrahasznosítás kötelező visszavétel - tilos savas és lúgos akkumulátort egy helyen tárolni!

enyhe szappanos víz alkalmazása, lúg esetén enyhe savas oldat használata Lúgos illetve savas akkumulátor szerszámai elkülönítetten kezelendők Földre ömlött elektrolit közömbösítése - sav
