2 Robbanásbiztonság-technika: gyújtóforrás elleni védelem a teljes élettartam során 2

3 Főbb tűzesetek gyújtóforrásai (Európa ) Motorok villamos kábelezései 23% Dohányzás 18% Súrlódás (csapágyazás tört elemek) 10% Túlmelegedett alkatrészek (magas hőmérséklet) 8% Forró felületek (hőképződés bojler, fényforrás, stb.) 7% Égő felületek (pl. kézilámpa nem megfelelő alkalmazása, stb.) 7% Szikra 5% Spontán öngyulladás (szemét, stb.) 4% Vágás, hegesztés (szikra-, ív és hőképződés, stb.) 4% Kölcsönhatás (szomszédos tér begyulladása) 3% Gyújtogatás (rosszindulatú tűzgyújtás) 3% Mechanikai szikra (daráló, zuzó, stb.) 2% Olvasztott anyagok (olvadék) 2% Kémiaia reakció (felügyelet nélküli folyamatok) 1% Sztatikai feltöltődésből eredő szikra (felhalmozott energia kisülése) 1% Villám (ahol levezetők nem kerülnek alkalmazásra) 1% Egyéb 1% Szumma: 100% 3

) 4% Vágás, hegesztés (szikra-, ív és hőképződés, stb.) 4% Kölcsönhatás (szomszédos tér begyulladása) 3% Gyújtogatás (rosszindulatú tűzgyújtás) 3% Mechanikai szikra (daráló, zuzó, stb.

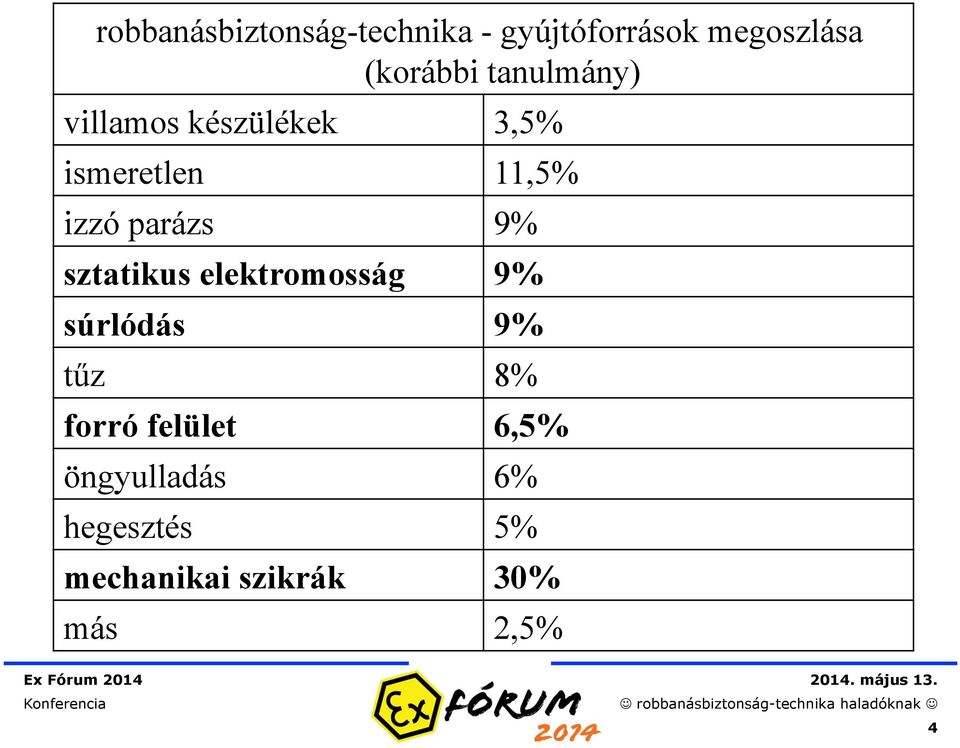

4 robbanásbiztonság-technika - gyújtóforrások megoszlása (korábbi tanulmány) villamos készülékek 3,5% ismeretlen 11,5% izzó parázs 9% sztatikus elektromosság 9% súrlódás 9% tűz 8% forró felület 6,5% öngyulladás 6% hegesztés 5% mechanikai szikrák 30% más 2,5% 4

9% sztatikus elektromosság 9% súrlódás 9% tűz 8% forró felület

5 Lehetséges gyújtóforrások (MSz EN :2012 szerint) Forró felületek Mechanikus szikrák Láng, forró gázok Elektromos szikra Kóbor elektromos áram és a katódos védelem Sztatikus feltöltődés Világitás Elektromágneses hullámok Ionizáló sugárzás Nagyfrekvenciás sugárzás Ultrahang Adiabatikus kompresszió Kémiai reakciók ATEX 94/9 Direktíva (8/2002 GM rendelet) értelmében gyújtóforrás jelenléte nem megengedett 5

Elektromágneses hullámok Ionizáló sugárzás Nagyfrekvenciás sugárzás Ultrahang Adiabatikus kompresszió

6 Forró felületek 6

7 Mechanikus szikrák 7

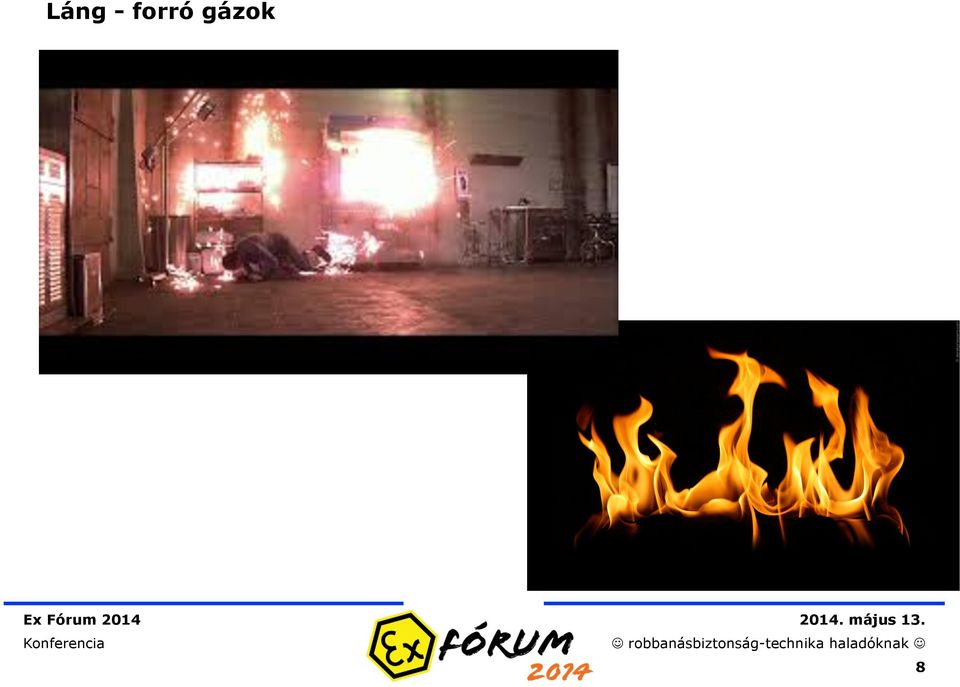

8 Láng - forró gázok 8

9 Elektromos szikra 9

10 10

11 11

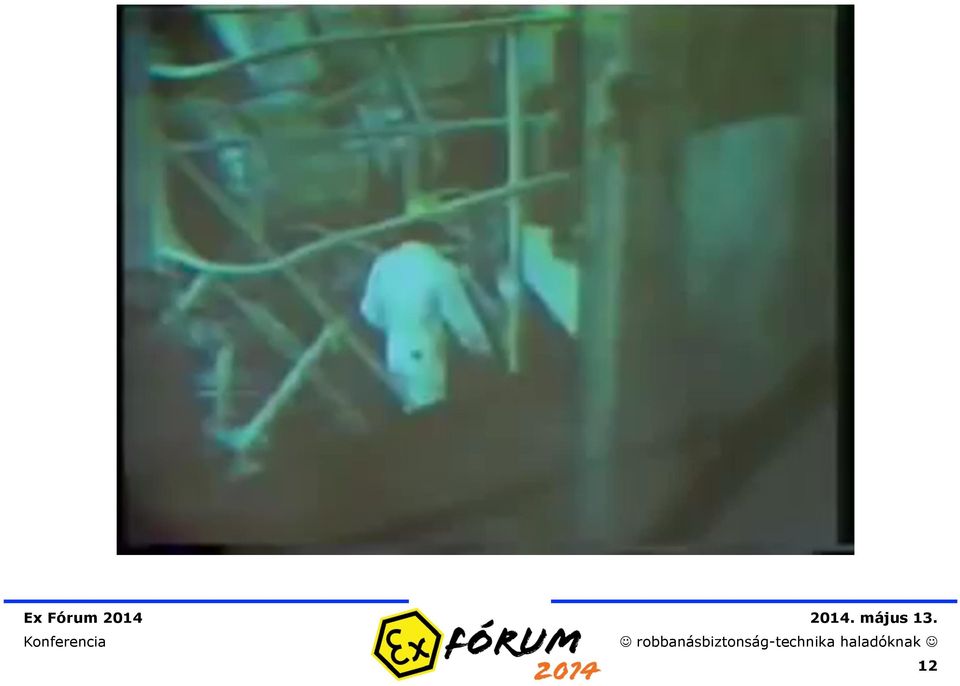

12 12

13 Értelmezzük: Lehetséges gyújtóforrások (MSz EN :2012 szerint) Forró felületek Mechanikus szikrák Láng, forró gázok Elektromos szikra Kóbor elektromos áram és a katódos védelem Sztatikus feltöltődés Világitás Elektromágneses hullámok Ionizáló sugárzás Nagyfrekvenciás sugárzás Ultrahang Adiabatikus kompresszió Kémiai reakciók előfordulás Fűtött csövek, villamos készülékek tokozása autogén hegesztés, kipufogógázok abrazív vágás, tűzköves gázos öngyújtó Elektromos szikra csatlakozáskor és a kötés bontásakor Kúszóáramutak, rövidzár Szikra kisülés, korona kisülés Nem megfelelő fényforrás Indukciós fűtés, mobiltelefon Vaku, lézer x-sugarak, uv-sugarak Ultrahangos tisztítás, ultrahangos vizsgálatok Kompressziós hő, lökőhullám Exotherm folyamat 13

készülékek tokozása autogén hegesztés, kipufogógázok abrazív vágás, tűzköves gázos öngyújtó Elektromos szikra csatlakozáskor és a kötés bontásakor Kúszóáramutak, rövidzár Szikra kisülés,

14 gyújtóforrás Nyílt lángok Védelmi intézkedés Elegendő tér biztosítása: nyílt láng és éghető anyagokkal működő folyamatok között Érzékelő rendszer kiépítése nyílt láng lezárására éghető gázok és gőzök érzékelése esetében Cigaretta, gyufa Dohányzó terek kialakítása Hegesztésből, vágásból származó szikrák Forró felületek Nyílt lánggal való munkafolyamatok engedélyezésének kidolgozása Vákuumos lepárlásnál, szárításnál a magas hőmérsékletek minimalizálása Magas hőmérsékletek kialakulásának műszeres korlátozása azoknál a készülékeknél, amelyek magas hőmérsékleten működnek Meleg felületek teljeskörű (zárt) szigetelése Forgó részek teljeskörű karbantartása annak érdekében hogy elkerüljük a hőképződést súrlódásból, eltolódásból, laza alkatrészekből, szalag csúszásból, stb. Forró technológiai tartályok SIS rendszerek alkalmazása, hogy elkerüljük technológiai hőmérsékleteket, melyek az öngyulladási hőmérséklet fölött vannak szigetelés Légtér fűtő berendezések Tanúsytott berendezések alkalmazása, a zónabesorolásnak megfelelő kivitelben 14

lepárlásnál, szárításnál a magas hőmérsékletek minimalizálása Magas hőmérsékletek kialakulásának műszeres korlátozása azoknál a készülékeknél, amelyek magas hőmérsékleten működnek Meleg felületek

15 15

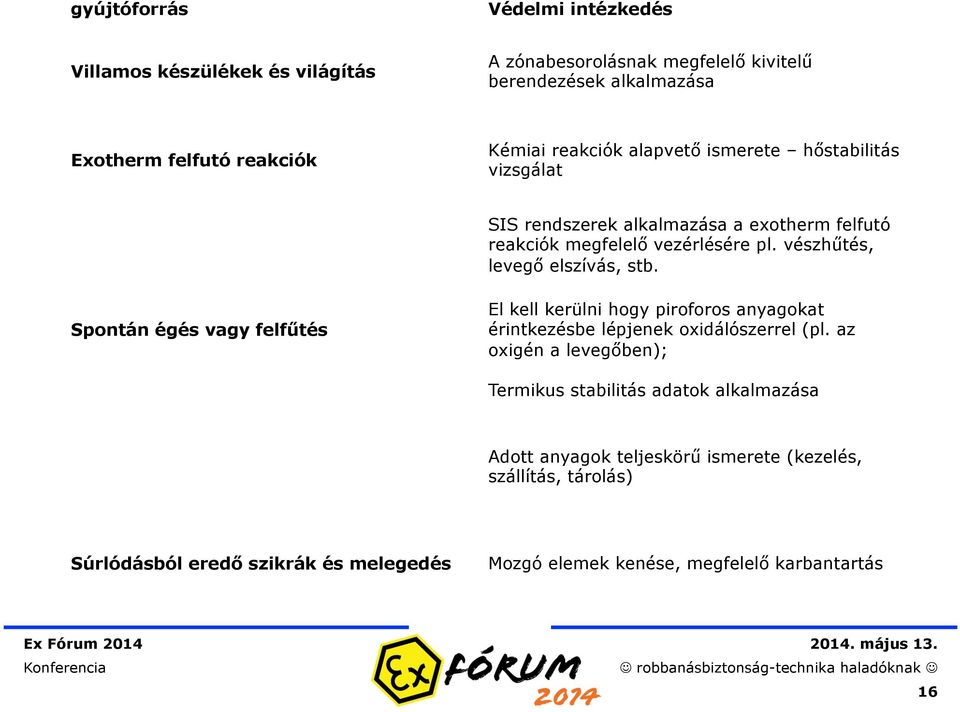

16 gyújtóforrás Védelmi intézkedés Villamos készülékek és világítás A zónabesorolásnak megfelelő kivitelű berendezések alkalmazása Exotherm felfutó reakciók Kémiai reakciók alapvető ismerete hőstabilitás vizsgálat SIS rendszerek alkalmazása a exotherm felfutó reakciók megfelelő vezérlésére pl. vészhűtés, levegő elszívás, stb. Spontán égés vagy felfűtés El kell kerülni hogy piroforos anyagokat érintkezésbe lépjenek oxidálószerrel (pl. az oxigén a levegőben); Termikus stabilitás adatok alkalmazása Adott anyagok teljeskörű ismerete (kezelés, szállítás, tárolás) Súrlódásból eredő szikrák és melegedés Mozgó elemek kenése, megfelelő karbantartás 16

vészhűtés, levegő elszívás, stb. Spontán égés vagy felfűtés El kell kerülni hogy piroforos anyagokat érintkezésbe lépjenek oxidálószerrel (pl.

17 17

18 Gyújtóforrások Direkt szikrázás Védelmi intézkedések Gépek és berendezések karbantartása, ahol a szikrahatás is várható Nem szikrázó szerszámok alkalmazása a szikrahatás csökkentése érdekében különösen ott, ahol a MIE nagyon alacsony érték Villamos készülékek okozta szikra Elektrosztatikus feltöltődés Robbanásbiztos kivitelű pl. gyújtószikramentes berendezések alkalmazása Vonatkozó szabványok, irányelvek alkalmazása azok betartása Berendezések, csövek EPH-ba kötése, földelése Nem vezetőképes műanyag csövek és szerelvények alkalmazását kerülni kell Adiabatikus kompresszió Villámcsapás Járművek Éghető anyagok kompresszióját kerülni kell, anyagok öngyulladási hőmérsékletet nem szabad túllépni Villámvédelmet kell telepíteni pl. kültéri tartályparkok és lghető anyagok tárolását biztosító rendzerek esetében Robbanásbiztos kivitelű autó alkalmazása 18

gyújtószikramentes berendezések alkalmazása Vonatkozó szabványok, irányelvek alkalmazása azok betartása Berendezések, csövek EPH-ba kötése, földelése Nem vezetőképes műanyag csövek és szerelvények

19 Járművek robbanásbiztos kialakítás Type of protection (2G/2D/M2) Villamos motor Ex e AC motor Szolenoid szelepek Ex m Type of protection (3G/3D) Ex e AC motor Ex n Érzékelők, átalakítók, mikrokapcsolók Ex i / Ex e Ex i / Ex n vezérlés Ex i Ex i / Ex n 19

Type of protection (3G/3D) Ex e AC motor Ex n Érzékelők,

20 - MSZ EN :2012 (ATEX Direktíva) kimondja, hogy a teljes élettartam során a robbanásbiztos (gyújtószikramentes) állapotot fenn kell tartani - MSZ EN :2012 szerinti megfelelést igazolni kell az összes telepített berendezés (villamos és nem villamos), illetve a technológiai környezetre vonatkozóan 5 lépés: - Robbanásveszélyes környezet beazonosítása, illetve a robbanásveszélyes környezet létrejöttének gyakoriságának megállapítása - gyújtóforrások beazonosítása, azok gyakoriságának megállapítása - esetleges robbanás hatásának felmérésre - rizikó kiértékelése a szükséges védelmi szint megvalósítása érdekében - szükséges védelmi szint megállapítása 20

Robbanásveszélyes környezet beazonosítása, illetve a robbanásveszélyes környezet létrejöttének gyakoriságának megállapítása - gyújtóforrások beazonosítása, azok

21 Képlet: R = P * C * D R rizikó P veszélyességi tényező C tényező, h adott veszély mekkora kárt okoz D kár tényező (több paraméter együttes figyelembevétele) Konkrét példa: Ld. következő ExFórum hírlevél 21

22 Lehetséges irány: MSz EN 15198: gyújtási veszély meghibásodás frekvenciájának vizsgálata további intézkedés nélkül intézkedések a gyújtóforrás aktívvá válásának megakadályozása érdekében meghibásodások gyakorisága további intézkedésekkel a b a b c d e a b c a b c d e f No. potenciális gyújtóforrás mi okozta a veszély kialakulását? normál működés közben előrelátható meghibásodás közben ritka meghibásodás közben nem Ex vizsgálat indoka intézkedés leírása idézet a vonatkozó szabványból, irányelvből, direktívából műszaki dokumentáció normál működés közben előrelátható meghibásodás közben ritka meghibásodás közben nem Ex készülék kategória a gyújtási veszély figyelembe-vételével szükséges korlátozások

23 Fokozott felelősség: - Üzemeltető - EBK - munkavállaló - alvállalkozó - beszállító 23
