1 PiAndTECH FluidKAT katalitikus izzóterek Hő felszabadítás katalitikus izzótéren, (ULE) ultra alacsony káros anyag kibocsátáson és alacsony széndioxid kibocsátással. XIV. TÁVHŐSZOLGÁLTATÁSI KONFERENCIÁT és SZAKMAI KIÁLLÍTÁS,

2 FluidKAT KATALITIKUS IZZÓTEREK

3 ULE hő felszabadítás katalitikus izzótereken Hagyományos lángégés: A lángégésnél a tüzelőanyag és a levegő oxigénje a lángban különböző állapot héjjak szerint alakul át. A lángban a különböző hőmérsékletű oxidáció kis felületen nagy energia sűrűséggel játszódik le. A folyamat inhomogén. A láng hőenergia képződés csúcspontjában, a levegő - amúgy semleges nitrogénje is oxidálódik. NO x CO,HC A láng gázplazma szétáramlása során dinamikusan csökken a hőmérséklete. Amennyiben a gyújtási hőmérséklet alá esik az égés megáll és elégetlen tüzelőanyag maradékok képződnek a füstgázban. Az égés szűk légfelesleg és hőmérséklet tartományban ad elfogadható hatásfok és emissziós jellemzőket.

4 ULE hő felszabadítás katalitikus izzótereken Káros anyagok keletkezése lángégésnél: A hőmérséklet, és a légfelesleg Függvényében: BAT, ma elérhető kibocsátás: Nitrogénoxid: mg/nm 3 Szénmonoxid: mg/nm 3 Szénhidrogén: mg/nm 3 Részecske: mg/nm 3

5 ULE hő felszabadítás katalitikus izzótereken Hagyományos lángégés és katalitikus izzás összehasonlítása: A katalizátor egy nagy hőterhelhetőségű (1600 ⁰C) kerámia hordozóra impregnált nemesfémekből áll. A katalizátor felületén az égés nagyságrendekkel nagyobb felületen játszódik le. Jelentősen gyorsabban, alacsonyabb hőmérsékleten (1000 ⁰C) alatt homogén körülmények között égethető el a tüzelőanyag x 100 x Alacsony égési véghőmérséklet és nagy légfelesleg mellet nem képződik NO x. Gyakorlatilag az összes szénhidrogén és szénmonoxid elégethető.

6 ULE hő felszabadítás katalitikus izzótereken Katalitikus izzás emissziós előnyei a lángégéshez képest: Alacsonyabb NO x Alacsonyabb CO Alacsonyabb CO 2 A katalitikus égőtérben, már 320 C -on begyulladnak a szénhidrogén tartalmú anyagok % magasabb hő teljesítmény Alacsonyabb H x C y Ultra alacsony, Nitrogénoxid: 0-10 mg/nm 3 Szénmonoxid: 0-10 mg/nm 3 Szénhidrogén: 0-10 mg/nm 3 Részecske: 0-15 mg/nm 3

7 ULE hő felszabadítás katalitikus izzótereken Katalitikus égés üzemeltetési előnyei a lángégéshez képest A nagyságrenddel nagyobb égési felületen alacsonyabb energia sűrűséggel gyorsabban ég el, a nagyobb hőtartalom mellett, alacsonyabb hőmérsékleten kevésbé terheli a kazán szerkezetet. Elmarad a lángdübörgés, az üzem nagyon csendes. A hőcsere jelentősen jobb hatásfokú a hosszabb kontakt idő és magasabb infra sugárzási részaránynak köszönhetően. Nagy légfelesleg mellet is fenntartható a jó hatásfokú katalitikus égés. Könnyen és széles üzemben megvalósító a termikus vízbontás.

8 ULE hő felszabadítás katalitikus izzótereken Csendes, lángrobaj nélküli üzem. Kazántér homogén és, alacsonyabb hő terhelése. FluidKAT katalitikus izzásfej műszaki, üzemeltetési előnyei: Csereszabatos kialakítás, egyszerű kivitel, költséghatékony. Utólag is felszerelhető, könnyen karbantartható. Hosszú élettartam, alacsony üzemben tartási költségek.

9 ULE hő felszabadítás katalitikus izzótereken Konténeres katalitikus izzótér erőműi alkalmazásokhoz. A katalitikus izzótér kazettás kivitelű elemeiből közös hősugár építhető. 1MW 500 kw 500 kw 5 MW A hősugár egy régi kazán égőfej szerelő nyílásán keresztül, bevezethető. A régi kazán 1-2 óra alatt átalakítható ultra alacsony kibocsátású kazánná.

10 ULE hő felszabadítás katalitikus izzótereken Várható tüzelőanyag megtakarítás és CO 2 csökkenés. A maradék szénhidrogének tökéletes égése során 1-3% többlet hő keletkezik. A reakció hő igény 85-95%-os csökkenéséből 5-11% többlet vég hő keletkezik. 500 kw A termikus vízbontásból termelt hidrogén és oxigén újra égéséből 12-22% többlet hő keletkezik. A VÁRHATÓ TÜZELŐANYAG MEGTAKARÍTÁS ÉS CO 2 CSÖKKENTÉS: 18-39%

11 Gyakorlati tapasztalatok katalitikus izzótereken Szilárd hulladék hasznosítás, ULE káros anyag és CO2 kibocsátással. KOMMUNÁLIS HULLADÉKOK KOMPLEX ANYAGÁBAN ÉS ENERGETIKAI HASZNOSÍTÁSA

12 Gyakorlati tapasztalatok katalitikus izzótereken Hulladék hasznosítás új technológiai PCP 1000 kg/h szelektált műanyag hulladék energetikai hasznosító berendezés. 6 éve több mint 14 üzem évi 140e tonna feldolgozása.

13 Gyakorlati tapasztalatok katalitikus izzótereken Hulladék hasznosítás új technológiai lehetőségei 2. PEC 500 kg/h konténeres vegyes műanyag hulladék halogén szeparációval koogenerációs elektromos áram hő termeléssel. üzemeltethető energetikai hasznosító berendezés.

14 Gyakorlati tapasztalatok katalitikus izzótereken Hulladék hasznosítás új technológiai lehetőségei 3. Feldolgozható Alapanyagok, szintézisgáz termelés, vagy hőszolgáltatás. Prototípus, háztartási, és ipari méretetű feldolgozásra. Vegyes kommunális hulladék, akár 80% nedvességtartalmú szennyvíziszap, hígtrágya, biomassza indukciós rezonancia elgázosítása. Folyamatos füstgáz visszaforgatás, nincs kémény! Szintézisgáz kivét illetve közvetlen meleg víz hő hasznosítás. 100%-ban újrahasznosítható a feldolgozott hulladék tömegáramból keletkező hamu (3-7%). Melynek %-a homok (SiO 2 ), timföld (Al 2 O 3 ), vasoxid (Fe 2 O 3 ), környezetbarát útisó (CaCl 2 ), gipsz (CaSO 4 ), a fennmaradó 1-12 % szelektíven leválasztható és újrahasznosítható fémoxidok.

15 Gyakorlati tapasztalatok katalitikus izzótereken Hulladék hasznosítás új technológiai lehetőségei 4. A nitrogénoxidok képződése alatti homogén katalitikus oxidáció 0-10ppm. Tökéletes égés, nem marad elégetlen szénmonoxid, szénhidrogén 0-10ppm. Alacsonyabb (10-15 db) zajhatás, nincs lángrobaj %-al alacsonyabb tüzelőanyag felhasználás, széndioxid kibocsátás!

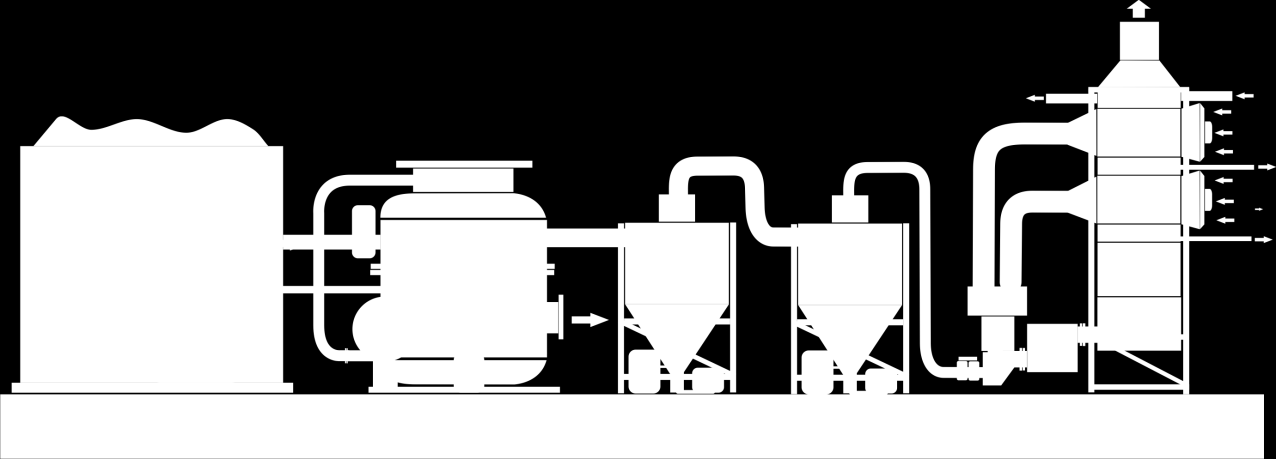

16 Gyakorlati tapasztalatok katalitikus izzótereken Hulladék hasznosítás új technológiai lehetőségei 5. GFDT 2000 kg/h vegyes, nedves hulladék energetikai és anyagában történő hasznosítás technológiáit. (termékesítés előtt)

17 PiandTECH Andó Zoltán Köszönjük a figyelmét! 1121 Budapest, Zsigmondy Vilmos utca 2, +36 (1) , +36 (30) ando.zoltan@piandtech.hu
