1 VAPLEM FAGŐZÖLŐ KAMRA TELJESEN ALUMÍNIUMBÓL ÉPÍTVE I) AZ ÁRAJÁNLAT TARTALMA : Cellák száma : 1 Modell :VAP LEM A cella méretei: 1,2 Méretek : L (m) P (m) H (m) Belső 4,6 4,3 3,0 Külső 5,3 4,8 4,2 Ajtó 4,6 3,0 3,0 4,6 4,3 Fa típusa Lombhullató Kezdeti nedvességtartalom Változó Védső nedvességtartalom Változó

2 STANDARD PAKKOK MÉRETEI: mm x 2 38 mm 20 mm mm x 1 PAKKOK SZÁMA: mm x 2 1) A cella kapacitása 10 m 3 AZ ÁRAJÁNLAT TÁRGYA ÉS A TECHNIKAI JELLEMZŐK ALKOTÓEGYSÉG TÍPUS JELLEMZÉS Tartó szerkezet Alumínium + inox acél Szigetelés (Falak) Üveggyapot panel 100 mm. Szigetelés (tető) Sandwich panel mm. Bepakoló ajtó Egytagú Nyitókocsival Ajtó szigetelése Üveggyapot panel 100 mm. Bepakolás típusa elülső Emelővilllás targoncával A vevő feladata Gőzelosztó rendszer Indirekt LEVEGŐ/VÍZ inox acél hőcserélő Fűtőrendszer Direkt gáz égőfej Hőteljesítmény 100 kw Túlnyomásos csapórács tető Méretek 320x 320 mm. Mennyiség 1

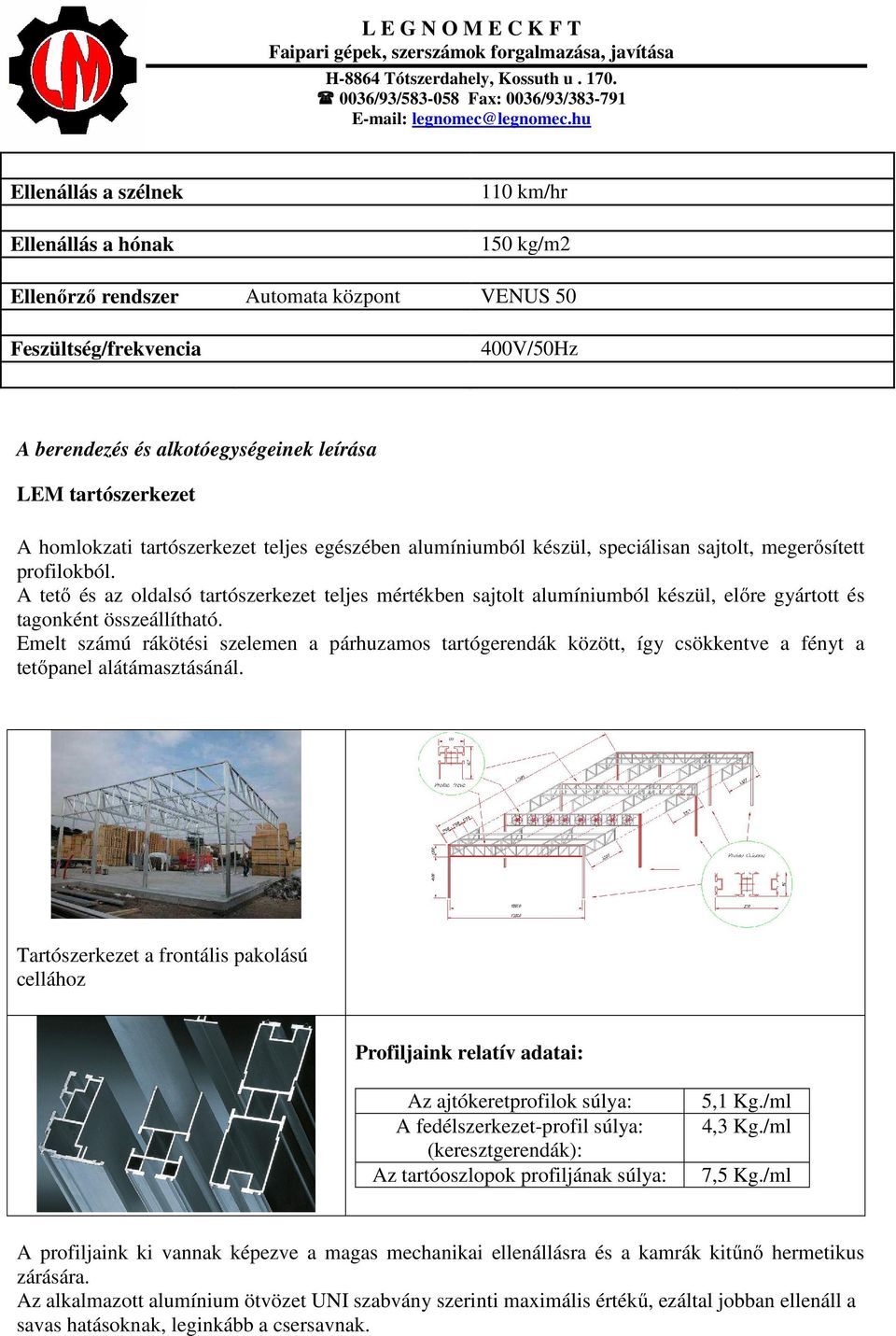

3 Ellenállás a szélnek Ellenállás a hónak 110 km/hr 150 kg/m2 Ellenőrző rendszer Automata központ VENUS 50 Feszültség/frekvencia 400V/50Hz A berendezés és alkotóegységeinek leírása LEM tartószerkezet A homlokzati tartószerkezet teljes egészében alumíniumból készül, speciálisan sajtolt, megerősített profilokból. A tető és az oldalsó tartószerkezet teljes mértékben sajtolt alumíniumból készül, előre gyártott és tagonként összeállítható. Emelt számú rákötési szelemen a párhuzamos tartógerendák között, így csökkentve a fényt a tetőpanel alátámasztásánál. Tartószerkezet a frontális pakolású cellához Profiljaink relatív adatai: Az ajtókeretprofilok súlya: A fedélszerkezet-profil súlya: (keresztgerendák): Az tartóoszlopok profiljának súlya: 5,1 Kg./ml 4,3 Kg./ml 7,5 Kg./ml A profiljaink ki vannak képezve a magas mechanikai ellenállásra és a kamrák kitűnő hermetikus zárására. Az alkalmazott alumínium ötvözet UNI szabvány szerinti maximális értékű, ezáltal jobban ellenáll a savas hatásoknak, leginkább a csersavnak.

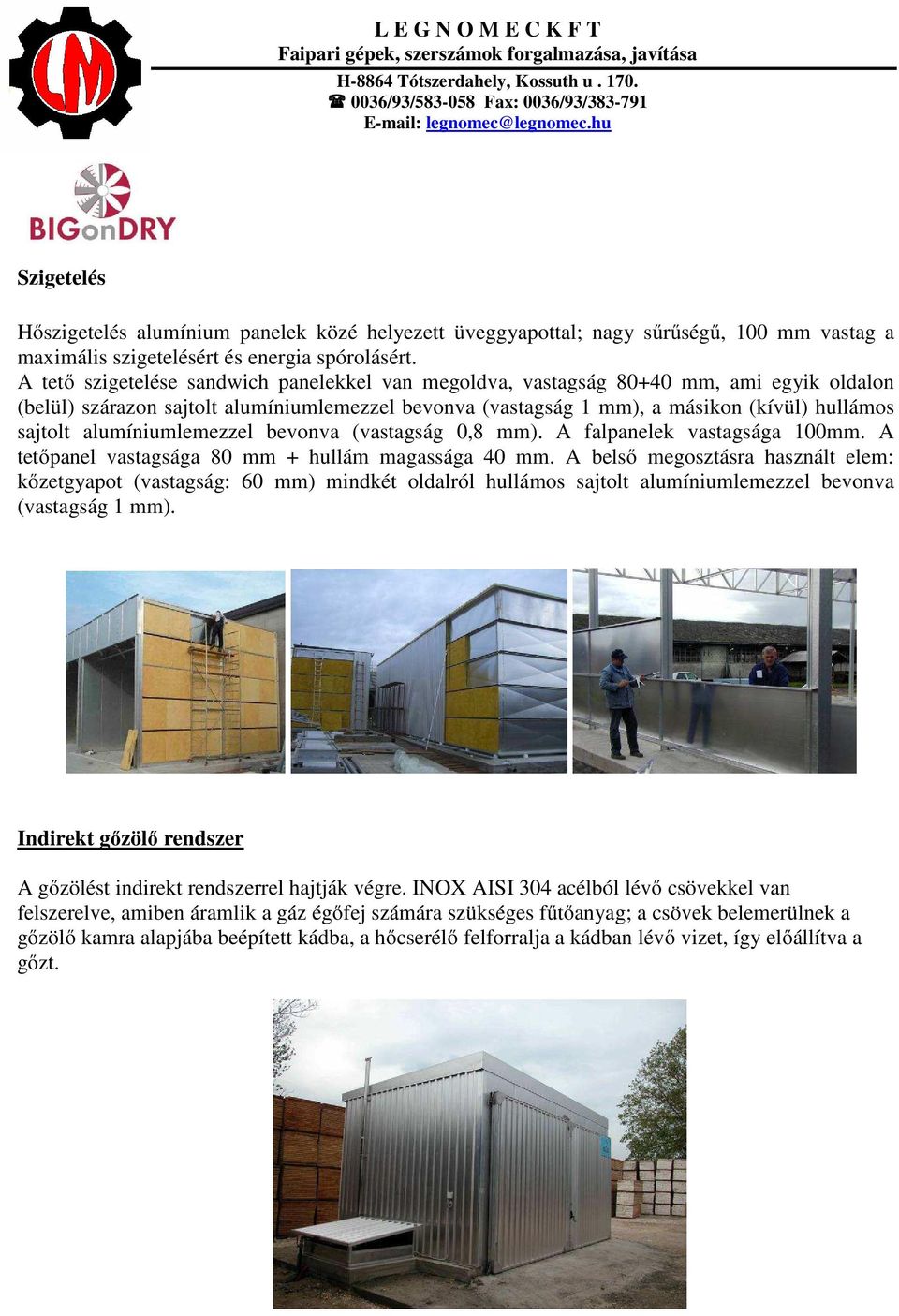

4 Szigetelés Hőszigetelés alumínium panelek közé helyezett üveggyapottal; nagy sűrűségű, 100 mm vastag a maximális szigetelésért és energia spórolásért. A tető szigetelése sandwich panelekkel van megoldva, vastagság mm, ami egyik oldalon (belül) szárazon sajtolt alumíniumlemezzel bevonva (vastagság 1 mm), a másikon (kívül) hullámos sajtolt alumíniumlemezzel bevonva (vastagság 0,8 mm). A falpanelek vastagsága 100mm. A tetőpanel vastagsága 80 mm + hullám magassága 40 mm. A belső megosztásra használt elem: kőzetgyapot (vastagság: 60 mm) mindkét oldalról hullámos sajtolt alumíniumlemezzel bevonva (vastagság 1 mm). Indirekt gőzölő rendszer A gőzölést indirekt rendszerrel hajtják végre. INOX AISI 304 acélból lévő csövekkel van felszerelve, amiben áramlik a gáz égőfej számára szükséges fűtőanyag; a csövek belemerülnek a gőzölő kamra alapjába beépített kádba, a hőcserélő felforralja a kádban lévő vizet, így előállítva a gőzt.

5 gáz égőfej hőcserélő gőzölő kád Pántos szárnyas ajtó Mint a cella többi profilja, az ajtó is speciális, sajtolt alumíniumból készül. A bordázat és az illesztések neoprén-dutral alátéttokokkal rendelkeznek, amik ellenállnak a 100 C fölötti hőmérsékletnek, és tökéletes hermeticitást biztosítanak. A rendszer egy szervomechanizmussal és egy speciális szerkezettel végzi az ajtó zárását és rögzítését. Az ajtó tökéletes elhelyezését az általunk készített speciális, szabális zárak biztosítják, amiket szárítóinkon, gőzölőinken használunk. Ezek a zárak INOX ACÉLBÓL és SÁRGARÉZBŐL készülnek. Minden szárnyra min. 2 vagy több pántot raknak. Nyomáskompenzáló szelep Elektromos szekrény A teljesítményszekrény a törvényben előírt normáknak megfelelően épült, és a szekrény elemekből összeállítható típusú, IP 55 védelmi szinttel. Elektromos berendezés kizárólag az elektromos szekrény és a berendezés különböző technológiájú alkatrészeinek összeköttetéseire alapozva, nemcsak a készülék ellenőrző egysége és az elektromos szekrény között (standardan max. 5 m-re elhelyezve a cellától.) Mivel magas hőmérsékletnek van kitéve, kompatibilisnek kell lennie a berendezés elektromágnesességével; hogy elkerüljük a készülék elektronikus zavarait, kizárólag megfelelő méretű szilikon kábelekkel használják.

6 VENUS 50 VAP ellenőrző automatizmus A működés típusa: GŐZÖLÉS A szárító szondák száma: A levegő hőmérséklete: 2 db szonda Automatizmus, ami végrehajtja a hőmérséklet fokozatos emelését a C/idő viszonylatában és fenntartja a hőmérsékletet minden fázisban a program által megkívánt ideig, és ellenőrzi a hőmérséklet csökkenését ugyanezen paraméterek alapján.
