1 LENGŐKAPU UT KATALÓGUS

2 A szerkezet leírása és alkalmazása Az UT típusú gyors áteresztő kapukat arra tervezték, hogy segítsék gyalogosok belépésének ellenőrzését őrzött átjárókban épületeken belül. A szerkezetek képesek együttműködni a gyalogos közlekedés és személyi beléptetés elektronikus rendszereivel. A kapuk fő felhasználási területe a gyalogosforgalom ellenőrzésének segítése repülőtereken (pl. engedéllyel rendelkezők számára fenntartott átjárókban, valamint a gyalogosforgalom irányítása), vasútállomásokon (pl. jegyellenőrzés és a gyalogosforgalom ellenőrzése beléptető pontokon), beléptető pontokon közművek épületeiben, jegyet és díjfizetést ellenőrző pontokon (pl. sportlétesítmények, kiállítások, színházak, mozik), munkahelyek beléptető kapuin és a munkahelyen töltött időt ellenőrző pontokon (pl. erre kijelölt helyek gyárakban és irodákban). A kapuk használhatók még más, műszaki átjárókban lévő rendszerek kiegészítésére vagy mozgáskorlátozottak belépésére.

3 A szerkezet leírása és alkalmazása Az új kialakítás és a megnövelt funkcionalitás a kapuk sokoldalúbb alkalmazását teszik lehetővé. A termék fejlesztésekor a tervezők a beléptető szerkezetek tervezésének és kivitelezésének legújabb, a tartós, funkcionális és finom kialakításra vonatkozó trendjeit alkalmazták. A szerkezet beépített mikroprocesszor chippel van ellátva, ami elemzi a szárnyak működését szabályozó érzékelőkről érkező jeleket és a belső eszközökkel történő kommunikációt. A szoftver naprakész algoritmusainak alkalmazásával a szerkezet működés közben optimalizál egyes paramétereket. A külső szerkezet főleg AISI 304 típusú acélból és biztonsági üvegből készült. Érzékelők rendszere teszi lehetővé az elemzést és támogatja a megfelelő engedéllyel nem rendelkező személyek áthaladásra vonatkozó minden próbálkozásának ellenőrzését. A szerkezet által észlelt illetéktelen áthaladási próbálkozásokról hangjelzéssel ad értesítést (modulált hangjelzés).

4 Az eszköz leírása 1, 2. A ház felső része AISI 304 típusú INOX acélból készült. A ház felnyitása után hozzá lehet férni a kapu belső szerkezetéhez és le, illetve fel lehet szerelni annak oldalsó elemeit. 3. A kar szárnya edzett üvegből van. A szárny vastagsága 10 mm. Átlátszó, nem homályos üveg (át nem látszó, valamint homályos üveg is lehetséges). 4. A LED kijelzők piktogramjai, melyeket homályos biztonsági műanyag rögzít, megjelenítik a belépés irányát, a szakasz aktuális státuszát, konfigurációs információkat valamint tájékoztatnak az illetéktelen belépési kísérletekről. 5. Opto elektromos érzékelők rendszere (jeladó, vevő), melyek a kapu átjáró szakaszába való egyedi belépés érzékeléséért felelnek. 6. Üveg válaszfal edzett üvegből. Az üveg vastagsága 10 mm. Átlátszó, nem homályos üveg (át nem látszó, valamint homályos üveg is lehetséges). 7, 8. A modul mechanizmus háza INOX acélból, úgynevezett rozsdamentes AISI 304 típusból készült. Szétszerelés után lehetővé teszi a működtető szerkezethez és a kapu elektronikus rendszereihez való hozzáférést. 9. A szerkezet váza AISI 304 típusú INOX acélból készült, amivel a szerkezetet a talajhoz illesztik.

5 UT R típus UT L típus Műszaki specifikáció Típus: UT R/L (jobbos/balos modul) Tápfeszültség ~ 24 VAC Maximális árambevitel 130 VA Maximális árambevitel (zárás be) 5 A Maximális árambevitel (zárás ki) 2 A Árambevitel indításkor 10 A Üzemelési hőmérséklet 0 tól +50 C ig Tárolási hőmérséklet 30 tól +60 C ig IP védelem fokozata IP 40 Maximális működési páratartalom 85% Nettó tömeg ~ 60 kg Nyitási idő (belépési szakasz szabaddá tétele) < 2 mp Zárási idő (belépési szakasz zárása) < 2 mp A fő ház anyaga INOX AISI A szerkezet szárnyának vastagsága 10 mm

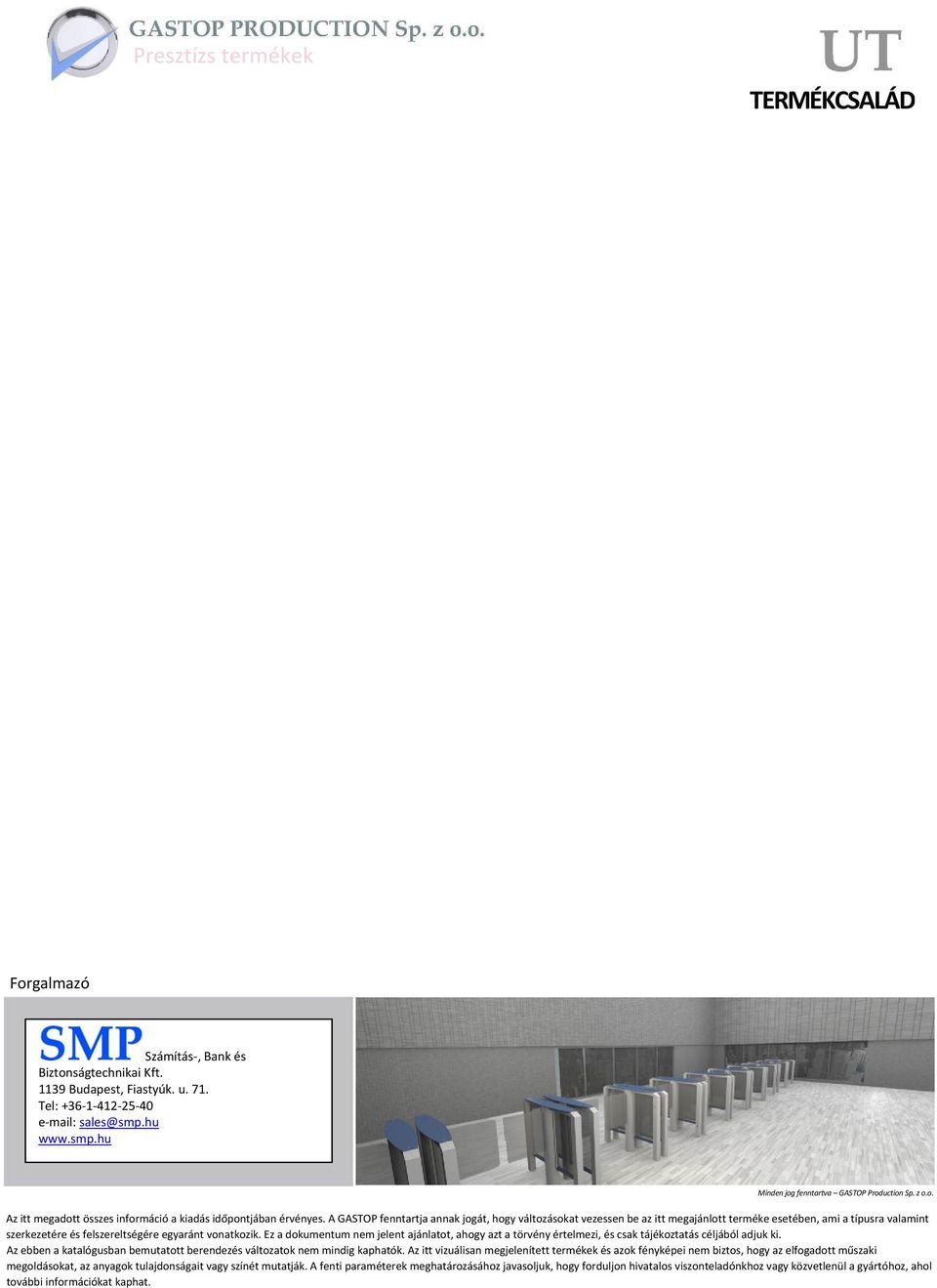

6 Forgalmazó Számítás, Bank és Biztonságtechnikai Kft Budapest, Fiastyúk. u. 71. Tel: e mail: sales@smp.hu Minden jog fenntartva GASTOP Production Sp. z o.o. Az itt megadott összes információ a kiadás időpontjában érvényes. A GASTOP fenntartja annak jogát, hogy változásokat vezessen be az itt megajánlott terméke esetében, ami a típusra valamint szerkezetére és felszereltségére egyaránt vonatkozik. Ez a dokumentum nem jelent ajánlatot, ahogy azt a törvény értelmezi, és csak tájékoztatás céljából adjuk ki. Az ebben a katalógusban bemutatott berendezés változatok nem mindig kaphatók. Az itt vizuálisan megjelenített termékek és azok fényképei nem biztos, hogy az elfogadott műszaki megoldásokat, az anyagok tulajdonságait vagy színét mutatják. A fenti paraméterek meghatározásához javasoljuk, hogy forduljon hivatalos viszonteladónkhoz vagy közvetlenül a gyártóhoz, ahol további információkat kaphat.
