1 FORGÓVILLA KATALÓGUS

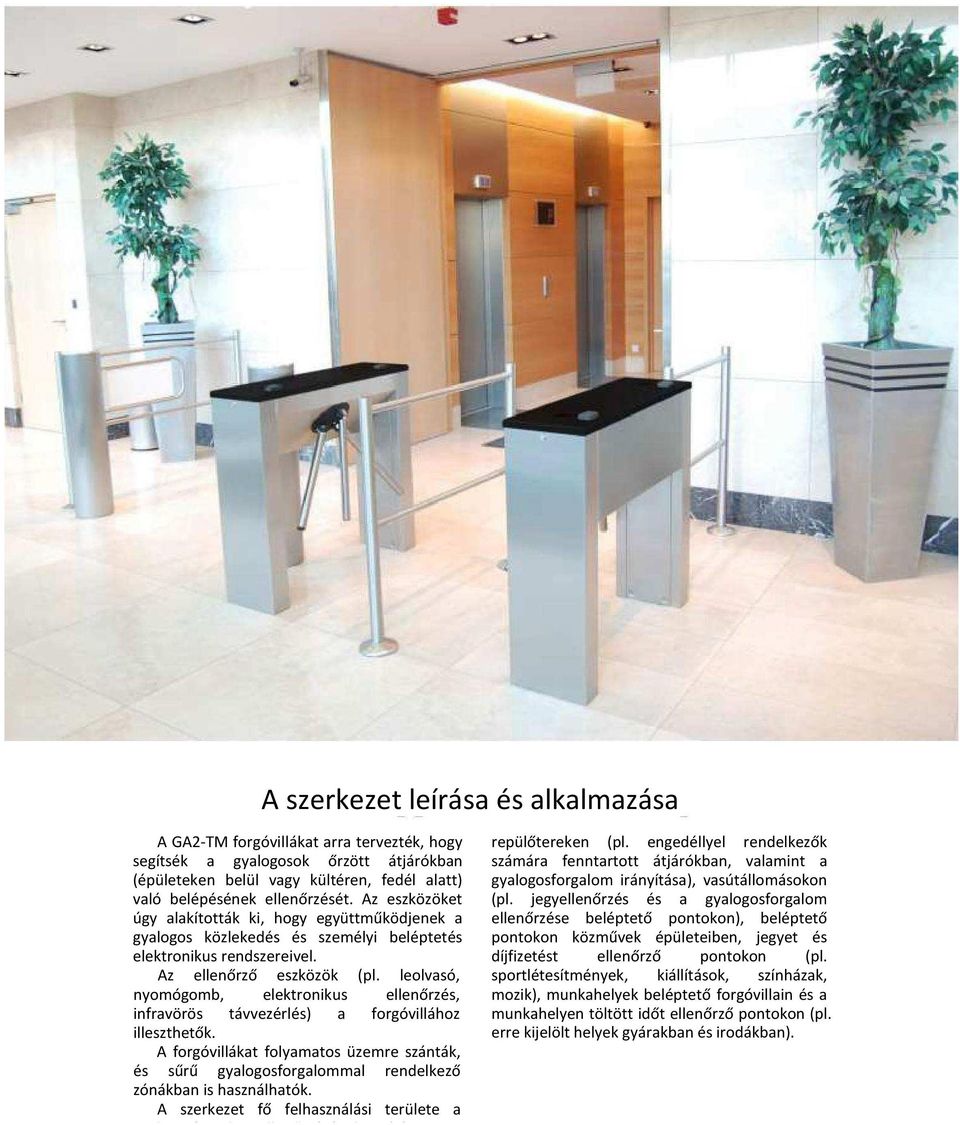

2 A szerkezet leírása és alkalmazása A GA2-TM forgóvillákat arra tervezték, hogy segítsék a gyalogosok őrzött átjárókban (épületeken belül vagy kültéren, fedél alatt) való belépésének ellenőrzését. Az eszközöket úgy alakították ki, hogy együttműködjenek a gyalogos közlekedés és személyi beléptetés elektronikus rendszereivel. Az ellenőrző eszközök (pl. leolvasó, nyomógomb, elektronikus ellenőrzés, infravörös távvezérlés) a forgóvillához illeszthetők. A forgóvillákat folyamatos üzemre szánták, és sűrű gyalogosforgalommal rendelkező zónákban is használhatók. A szerkezet fő felhasználási területe a gyalogosforgalom ellenőrzésének segítése repülőtereken (pl. engedéllyel rendelkezők számára fenntartott átjárókban, valamint a gyalogosforgalom irányítása), vasútállomásokon (pl. jegyellenőrzés és a gyalogosforgalom ellenőrzése beléptető pontokon), beléptető pontokon közművek épületeiben, jegyet és díjfizetést ellenőrző pontokon (pl. sportlétesítmények, kiállítások, színházak, mozik), munkahelyek beléptető forgóvillain és a munkahelyen töltött időt ellenőrző pontokon (pl. erre kijelölt helyek gyárakban és irodákban).

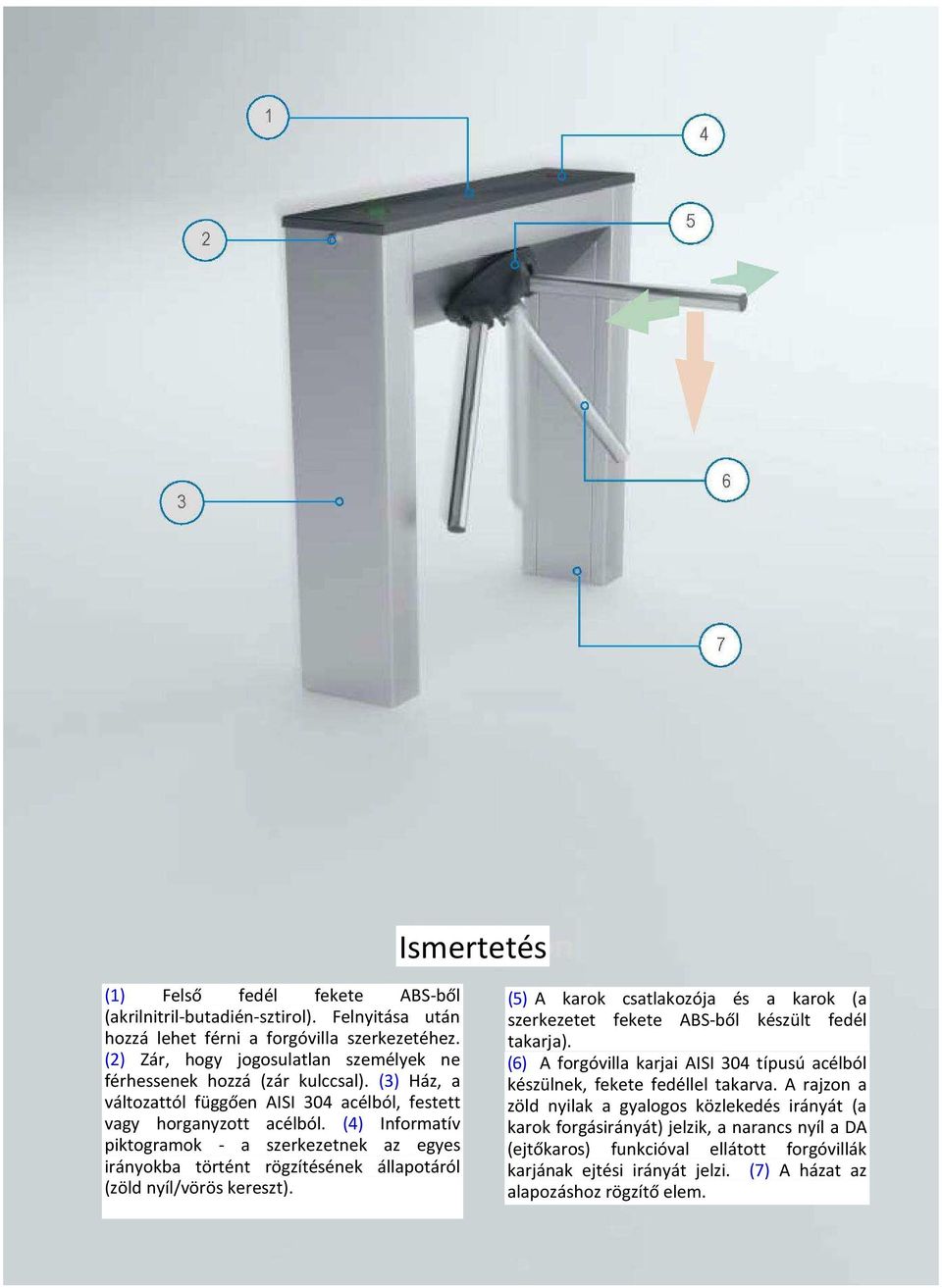

3 Ismertetés (1) Felső fedél fekete ABS-ből (akrilnitril-butadién-sztirol). Felnyitása után hozzá lehet férni a forgóvilla szerkezetéhez. (2) Zár, hogy jogosulatlan személyek ne férhessenek hozzá (zár kulccsal). (3) Ház, a változattól függően AISI 304 acélból, festett vagy horganyzott acélból. (4) Informatív piktogramok - a szerkezetnek az egyes irányokba történt rögzítésének állapotáról (zöld nyíl/vörös kereszt). (5) A karok csatlakozója és a karok (a szerkezetet fekete ABS-ből készült fedél takarja). (6) A forgóvilla karjai AISI 304 típusú acélból készülnek, fekete fedéllel takarva. A rajzon a zöld nyilak a gyalogos közlekedés irányát (a karok forgásirányát) jelzik, a narancs nyíl a DA (ejtőkaros) funkcióval ellátott forgóvillák karjának ejtési irányát jelzi. (7) A házat az alapozáshoz rögzítő elem.

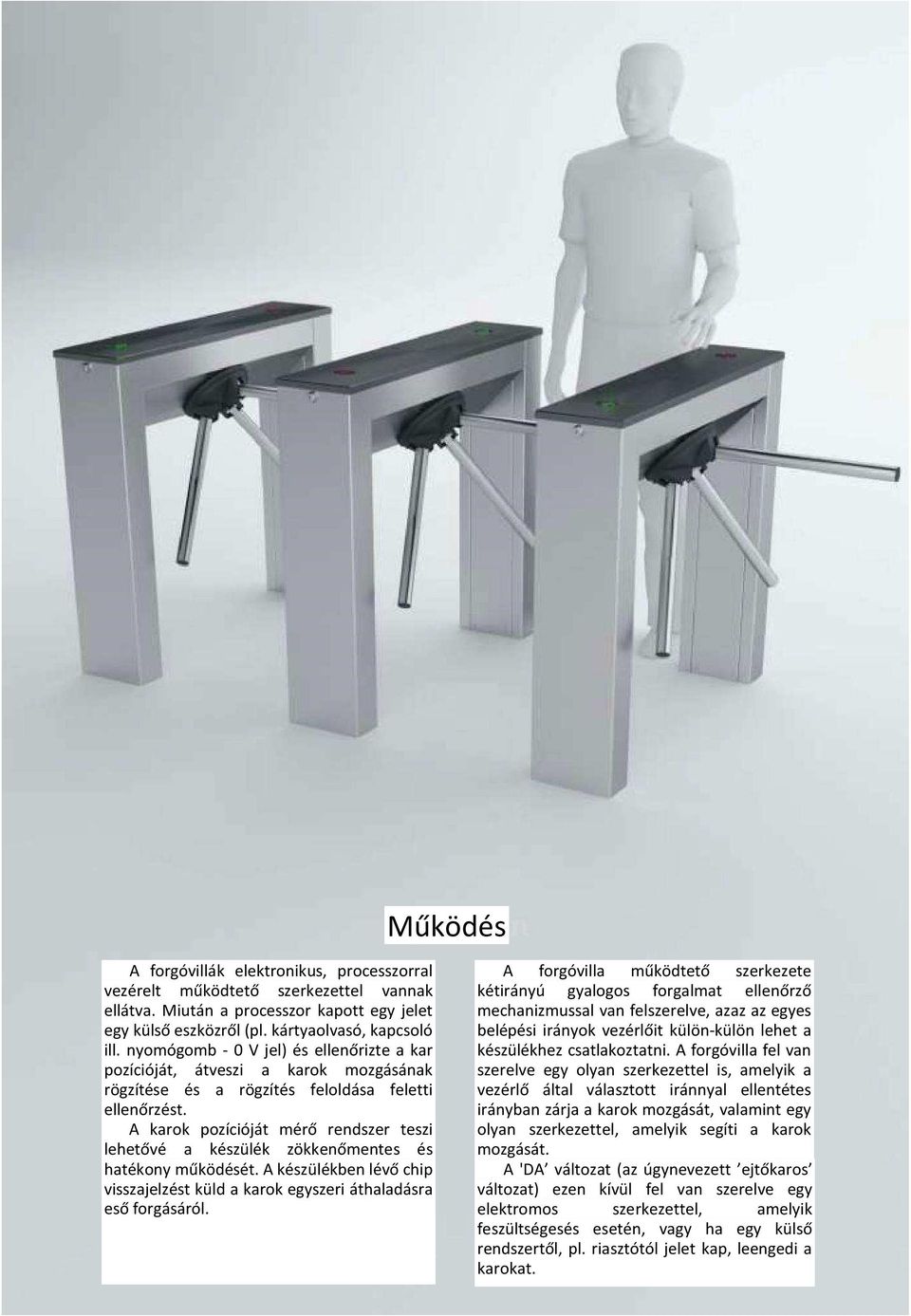

4 Működés A forgóvillák elektronikus, processzorral vezérelt működtető szerkezettel vannak ellátva. Miután a processzor kapott egy jelet egy külső eszközről (pl. kártyaolvasó, kapcsoló ill. nyomógomb - 0 V jel) és ellenőrizte a kar pozícióját, átveszi a karok mozgásának rögzítése és a rögzítés feloldása feletti ellenőrzést. A karok pozícióját mérő rendszer teszi lehetővé a készülék zökkenőmentes és hatékony működését. A készülékben lévő chip visszajelzést küld a karok egyszeri áthaladásra eső forgásáról. A forgóvilla működtető szerkezete kétirányú gyalogos forgalmat ellenőrző mechanizmussal van felszerelve, azaz az egyes belépési irányok vezérlőit külön-külön lehet a készülékhez csatlakoztatni. A forgóvilla fel van szerelve egy olyan szerkezettel is, amelyik a vezérlő által választott iránnyal ellentétes irányban zárja a karok mozgását, valamint egy olyan szerkezettel, amelyik segíti a karok mozgását. A 'DA változat (az úgynevezett ejtőkaros változat) ezen kívül fel van szerelve egy elektromos szerkezettel, amelyik feszültségesés esetén, vagy ha egy külső rendszertől, pl. riasztótól jelet kap, leengedi a karokat.

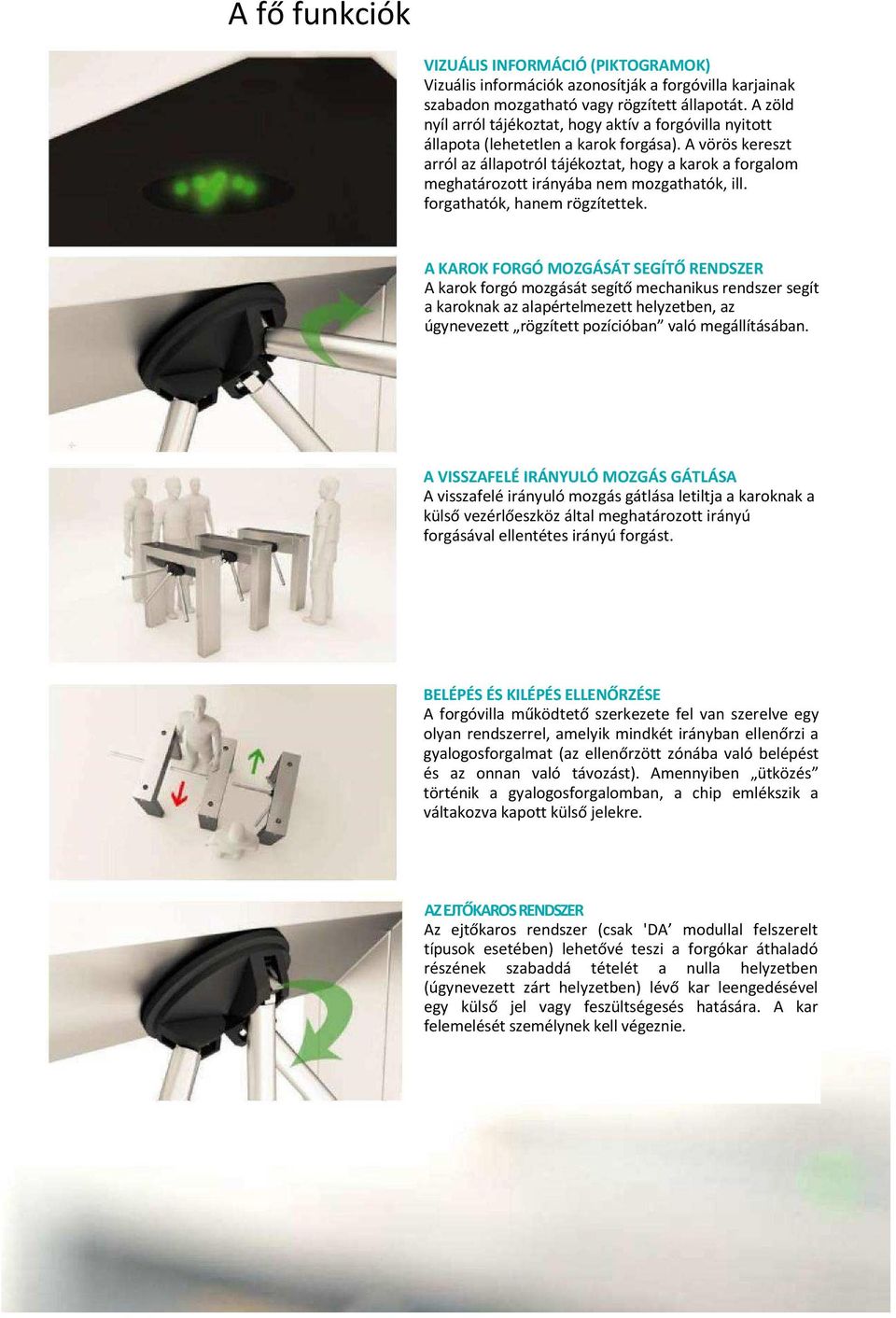

5 A fő funkciók VIZUÁLIS INFORMÁCIÓ (PIKTOGRAMOK) Vizuális információk azonosítják a forgóvilla karjainak szabadon mozgatható vagy rögzített állapotát. A zöld nyíl arról tájékoztat, hogy aktív a forgóvilla nyitott állapota (lehetetlen a karok forgása). A vörös kereszt arról az állapotról tájékoztat, hogy a karok a forgalom meghatározott irányába nem mozgathatók, ill. forgathatók, hanem rögzítettek. A KAROK FORGÓ MOZGÁSÁT SEGÍTŐ RENDSZER A karok forgó mozgását segítő mechanikus rendszer segít a karoknak az alapértelmezett helyzetben, az úgynevezett rögzített pozícióban való megállításában. A VISSZAFELÉ IRÁNYULÓ MOZGÁS GÁTLÁSA A visszafelé irányuló mozgás gátlása letiltja a karoknak a külső vezérlőeszköz által meghatározott irányú forgásával ellentétes irányú forgást. BELÉPÉS ÉS KILÉPÉS ELLENŐRZÉSE A forgóvilla működtető szerkezete fel van szerelve egy olyan rendszerrel, amelyik mindkét irányban ellenőrzi a gyalogosforgalmat (az ellenőrzött zónába való belépést és az onnan való távozást). Amennyiben ütközés történik a gyalogosforgalomban, a chip emlékszik a váltakozva kapott külső jelekre. AZ EJTŐKAROS RENDSZER Az ejtőkaros rendszer (csak 'DA modullal felszerelt típusok esetében) lehetővé teszi a forgókar áthaladó részének szabaddá tételét a nulla helyzetben (úgynevezett zárt helyzetben) lévő kar leengedésével egy külső jel vagy feszültségesés hatására. A kar felemelését személynek kell végeznie.

6 Egyéb funkciók és műszaki paraméterek Működtető szerkezet Rögzítő rendszer a gyalogosforgalom mindkét irányába. A visszafelé irányuló mozgás gátlása. A rögzítő rendszer kioldása, ha csökken a feszültség. A karok pozícionálásának mechanikai segítése. Áramütés ellen védő rendszer Szállításhoz leszerelhető karok. Kar ejtése feszültségesés esetén (csak a DA típusoknál). Elektronikus áramkör 2 db irányító bemenet az első irányhoz (pl. a leolvasó és vezérlőgomb, távirányító csatlakoztatásához). 2 db irányító bemenet a második irányhoz (pl. kártyaolvasó és vezérlőgomb, távirányító csatlakoztatásához). 1 db visszacsatoló jel, ami arról tájékoztat, hogy megtörténik a karok forgása (normál zárt vagy normál nyitott) 1 db bemenet a karok pozíciójának kalibrálásához. 1 db bemenet a chip programozásához. Egyéb funkciók Egyszerűbb szerelés az alapozáshoz, ragasztott horgonycsavarokkal. Kábelcsatornák az alap és az elektronikus egység között. Műszaki paraméterek Tápfeszültség Legnagyobb teljesítményfelvétel Legnagyobb áramfelvétel Áramfelvétel indításkor Üzemi hőmérséklet Tárolási hőmérséklet Üzemi környezet ~ 24 VAC 50 VA 2,15 A 0 C-tól C-ig -30 C-tól +60 C-ig épületen belül és kívül IP védelem fokozata IP 44 Vezérlőszoftver Funkció: működés a gyalogosforgalom mindkét irányában Funkció: a készülék emlékszik a külső jelekre, amikor áthalad a személy. Funkció: a karok nulla helyzetének kalibrálása. Működéi mód: szokásos. Nettó tömeg ~ 40 kg A szerkezet méretei

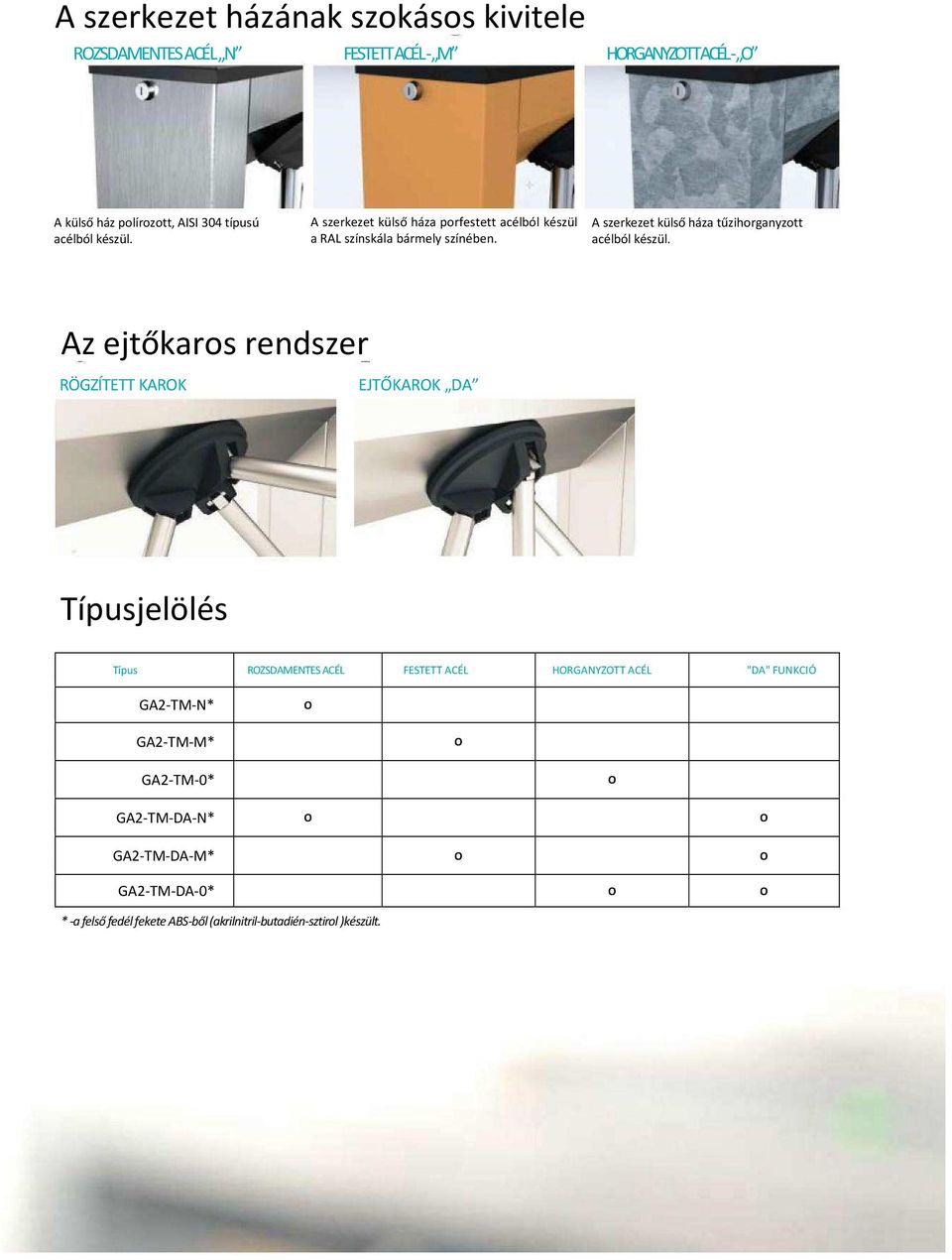

7 A szerkezet házának szokásos kivitele ROZSDAMENTES ACÉL N FESTETT ACÉL - M HORGANYZOTT ACÉL - O A külső ház polírozott, AISI 304 típusú acélból készül. A szerkezet külső háza porfestett acélból készül a RAL színskála bármely színében. A szerkezet külső háza tűzihorganyzott acélból készül. Az ejtőkaros rendszer RÖGZÍTETT KAROK EJTŐKAROK DA Típusjelölés Típus ROZSDAMENTES ACÉL FESTETT ACÉL HORGANYZOTT ACÉL "DA" FUNKCIÓ GA2-TM-N* O GA2-TM-M* O GA2-TM-0* O GA2-TM-DA-N* O O GA2-TM-DA-M* O O GA2-TM-DA-0* O O * -a felső fedél fekete ABS-ből (akrilnitril-butadién-sztirol )készült.

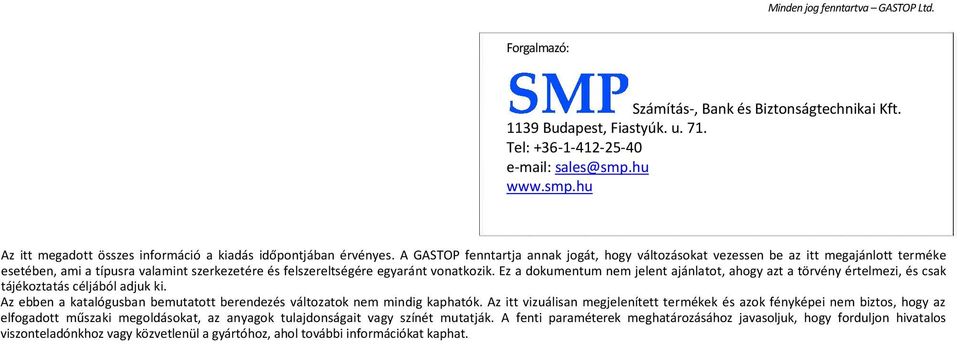

8 Minden jog fenntartva GASTOP Ltd. Forgalmazó: Számítás-, Bank és Biztonságtechnikai Kft Budapest, Fiastyúk. u. 71. Tel: Az itt megadott összes információ a kiadás időpontjában érvényes. A GASTOP fenntartja annak jogát, hogy változásokat vezessen be az itt megajánlott terméke esetében, ami a típusra valamint szerkezetére és felszereltségére egyaránt vonatkozik. Ez a dokumentum nem jelent ajánlatot, ahogy azt a törvény értelmezi, és csak tájékoztatás céljából adjuk ki. Az ebben a katalógusban bemutatott berendezés változatok nem mindig kaphatók. Az itt vizuálisan megjelenített termékek és azok fényképei nem biztos, hogy az elfogadott műszaki megoldásokat, az anyagok tulajdonságait vagy színét mutatják. A fenti paraméterek meghatározásához javasoljuk, hogy forduljon hivatalos viszonteladónkhoz vagy közvetlenül a gyártóhoz, ahol további információkat kaphat.
