JME-52F. Oltásvezérlő modul. DSC Hungária Kft. JELLEMZŐK:

Átírás

1 JME-52F Oltásvezérlő modul JELLEMZŐK: Programozható késleltetés (30, 60, 90, 150 másodperc) ÉS, VAGY üzemmód Vezérelhető, programozható kimenet 3 bemenet: tiltás, indítás, nyomáskapcsoló felügyelet Hiba, késleltetés és állapot kimenetek Felügyelt tápcsatlakozás Kulcsos tiltás lehetősége LED visszajelzés BM-OKF engedély LEÍRÁS: A modult kifejezetten a DSC06F és a DSC24F központokhoz tervezték. A JME-52F vezérlő megfelelő vezérlési technikát nyújt, a bemeneteken és kimeneteken keresztül. Működése egyszerű: ha a bemeneteket aktiválják, a programozott késleltetés után az oltási folyamat beindul KÉSLELTETÉS: a késleltetés akkor indul el, ha egyik, vagy mindkét bemenet a földre kapcsol. A csatlakoztatott oltórendszer addig nem indul, amíg a késleltetés tart, így a felhasználónak van ideje ellenőrizni a riasztás okát. A késleltetést az OLTÁS ELŐJELZÉS LED jelzi, illetve a 14[P] kimenet kapcsol. OLTÁS: Ha lejár a késleltetés, a modul aktiválja a rákötött oltórendszert. Az OLTÁSVEZÉRLÉS LED világít, valamint a 15[OE] pont kimenet kapcsol. A folyamat leáll, ha a Z1/Z2 bemeneteken az indító negatív eltűnik, vagy ha az AKTÍV IDŐ (IMPULZUS módban) lejár. A modul ki és bekapcsolható, az állapotot LED is jelzi. BEMENETEK: Három külön bemenet szolgál egyéb funkciók ellátására. Az egyik oltás tiltást, a másik oltás indítást, a harmadik pedig felügyeleti programot lát el. Mind a három ellenállással felügyelt (2k7). Szakadás vagy rövidzár esetén hibaállapot keletkezik, melynek következtében a BEMENETI LED világít, valamint a 13[AV] kimenet kapcsol. A vezérlő kimenet szakadást és vonali feszültség hiányát is érzékeli, ilyenkor a MÁGNESKAPCSOLÓ LED világít és a 13[AV] kimenet kapcsol.

2 TELEPÍTÉS A modul a központok belsejébe helyezhető, az arra kialakított helyre (1. ábra). A DSC06F egy, a DSC24F négy modult kezelhet. A modulhoz kulcsos kapcsoló illeszthető (1e ábra) mely lehetővé teszi az oltás engedélyezést / tiltást. A pontos bekötési útmutatót az 1d ábra mutatja. A rajz szerint az O1 és O2 az indító pont. A modul a mágneskapcsolót a [11][12] pontokon keresztül vezérli, így a táp keresztül kell hogy haladjon az említett kapcsokon. Ez ellenőrző szerepet is ellát, ugyanis, ha nem érzékeli a 24 V DC tápfeszültség meglétét, hiba keletkezik (MÁGNESKAPCSOLÓ LED). A példa ábrán tiltó és indító kézi jelzésadók, illetve a jelzést megjelenítő segédtáblák láthatók. A késleltetés alatt a kézi tiltás lehetséges. CSATLAKOZÓ PONTOK: BEMENETEK: Az egyik oltás tiltást, a másik oltás indítást, a harmadik pedig felügyeleti programot lát el. Mind a három ellenállással felügyelt (2k7). Szakadás vagy rövidzár esetén hibaállapot keletkezik, melynek következtében a BEMENETI LED világít, valamint a 13[AV] kimenet kapcsol. A bekötéseket a 2. és 3. ábra mutatja. [IZ1][IZ2] INDÍTÓ BEMENETEK: Ezek indítják a modul kimenetét (11-12 pont). Lehet ÉS, vagy VAGY üzemmód. A késleltetés a MODO-IN DIP kapcsolókkal állítható. A folyamat leállítható a KI/BE gombbal, az [IE] vagy [BM] bemenetek aktiválásával. [IE] FELÜGYELT TILTÓ BEMENET: Nyugalmi állapotban a bemenet aktiválása hatástalan, viszont a késleltetési folyamatot, ha az fennáll, le tudja állítani (Oltás letiltás LED villog). Ha az oltás már folyamatban van, illetve ha kézileg történt az indítás, az [IE] pont nem működik. A bement funkciója csak az, hogy távolról le tudják állítani a késleltetést. [EM] FELÜGYELT INDÍTÓ BEMENET: Aktiválásakor a [11][12] pontok rövidre zárnak (a kimenet aktív). Az IZ1 és IZ2 kapcsok állapotát a modul ilyenkor nem figyeli. Nincs hatás, ha a modul kikapcsolt, a blokkoló bemenetet aktiválták, vagy ha a tápfeszültség 18 V DC alá esik. [PS] FELÜGYELT NYOMÁSKAPCSOLÓ BEMENET: Alap helyzetben egy 2700 és egy 680 Ohmos ellenállással lezárt. Hiba esetén a Nyomáskapcsoló LED világít. [BM] BLOKKOLÓ BEMENET: Alaphelyzetben a bemenet a föld felé zárt. Ezen keresztül blokkolni lehet a modult, abban az esetben, ha a vezérlő kimenetek (O1.O6/O24) állapota bizonytalan a központ tápellátása miatt. [24V][föld]: Tápcsatlakozás, 27 V DC / 30 ma. Ha a modul nem kap működtető feszültséget, minden kimenet alapra áll: [11-12] nyitva, [AV][P][OE] nyitott. [11][12] VEZÉRLŐ KIMENET: Alaphelyzetben nyitott. A késleltetési idő lejártával a kimenet rövidrezár. Az oltás végén újra kinyit, vagy a IMPULZUS módban az aktiválási idő lejárt. A rövidrezárt állapotot az OLTÁSVEZÉRLÉS LED mutatja. A modul ellenőrzi a pontok bekötését és a feszültséget. Ha bármilyen hiba adódik, a MÁGNESKAPCSOLÓ LED világít.

3 [AV] HIBA KIMENET: A kimenet alaphelyzetben nyitott és földet ad, ha: Az [IE], [EM], [PS] rövidrezárt vagy nyitott A [PS] pont nem 680 Ohm-on keresztül záródik A [11][12] pontok rövidrezártak, vagy nincsenek bekötve, vagy a mágneskapcsoló nem kap tápot [P] OLTÁS KÉSLELTETÉS KIMENET: Alaphelyzetben nyitott, a késleltetési idő alatt negatívot kapcsol. Ajánlható másodkijelző táblák vezérlésére. [OE] OLTÁS KIMENET: Alaphelyzetben nyitott, oltás alatt negatívot ad. Ajánlható bármely oltási folyamatot jelző eszköz vezérlésére. PROGRAMOZÁS: KÉSLELTETÉS: A késleltetés elindul, ha az oltási folyamatot aktiválták. Az idő végén a vezérlő kimenet rövidrezár (OLTÁSVEZÉRLÉS LED világít). A késleltetési idő a DIP0, DIP1 kapcsolókkal állítható (2. ábra). AKTÍV IDŐ: Impulzus módban a vezérlő kimenet ennyi ideig marad rövidzárban. Az aktív idő megegyezik a késleltetési idővel. BEMENET MÓD: A MODI IN DIP kapcsolóval állítható. A táblázat mutatja a működést. KIMENETI MÓD: A MODI IN DIP kapcsolóval állítható. A táblázat mutatja a működést. IDŐ 30 másodperc 60 másodperc 90 másodperc 150 másodperc DIP0 KI BE KI BE DIP1 KI KI BE BE BEMENET MÓD A vezérlő kimenet csak akkor aktív, ha az IZ1 és IZ2 is riasztást észlel. (ÉS mód) A vezérlő kimenet csak akkor aktív, ha az IZ1 vagy IZ2 riasztást észlel. (VAGY mód) MODO IN KI BE KIMENET MÓD A [11][12] kimenetek az oltás alatt végig rövidrezárt állapotban maradnak A [11][12] kimenetek az oltás alatt végig rövidrezárt állapotban maradnak vagy legalább az aktív ideig (Impulzus mód) MODO OUT KI BE 2. táblázat: DIP kapcsolók leírása

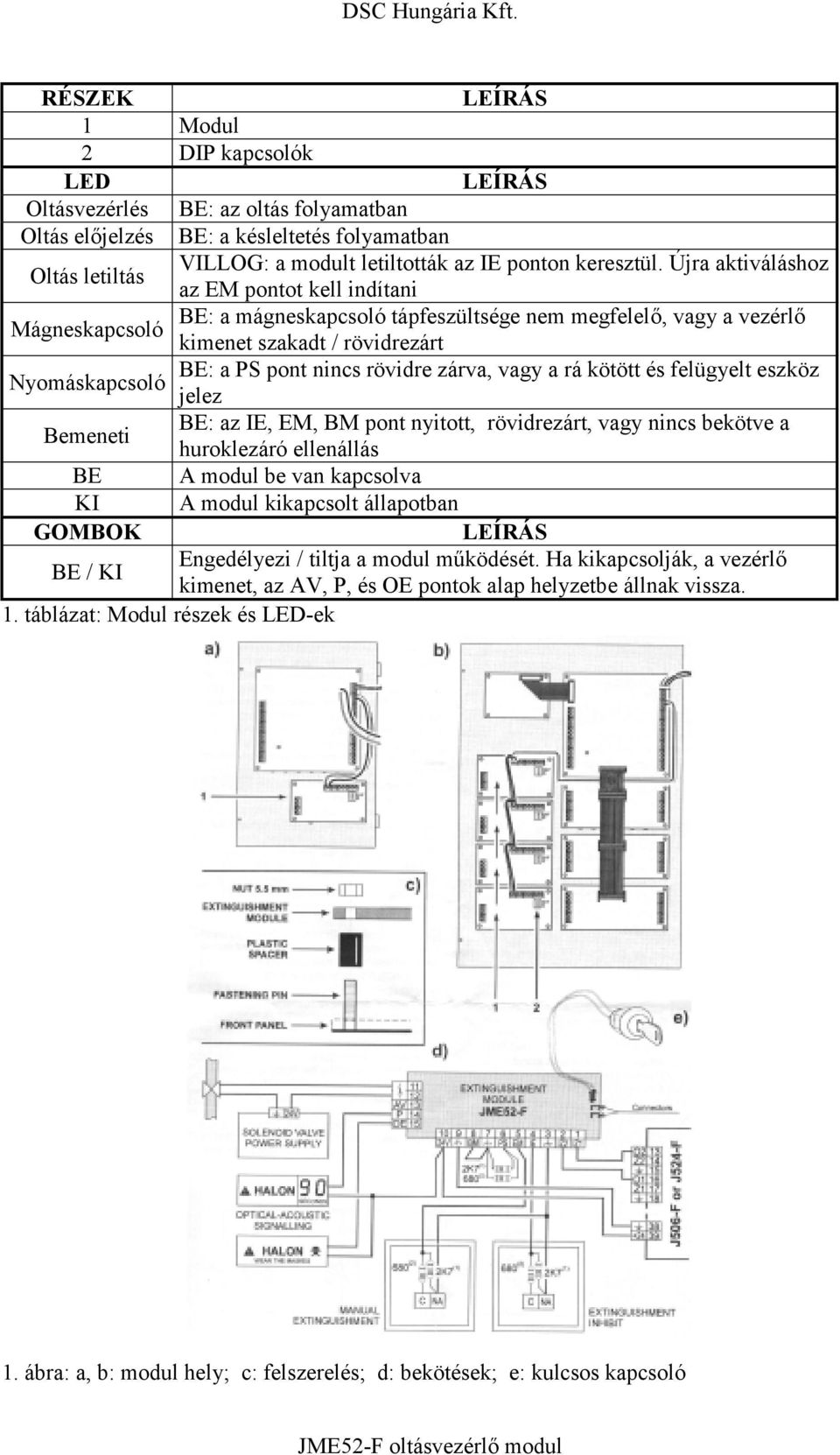

4 RÉSZEK LEÍRÁS 1 Modul 2 DIP kapcsolók LED LEÍRÁS Oltásvezérlés BE: az oltás folyamatban Oltás előjelzés BE: a késleltetés folyamatban Oltás letiltás VILLOG: a modult letiltották az IE ponton keresztül. Újra aktiváláshoz az EM pontot kell indítani BE: a mágneskapcsoló tápfeszültsége nem megfelelő, vagy a vezérlő Mágneskapcsoló kimenet szakadt / rövidrezárt BE: a PS pont nincs rövidre zárva, vagy a rá kötött és felügyelt eszköz Nyomáskapcsoló jelez Bemeneti BE: az IE, EM, BM pont nyitott, rövidrezárt, vagy nincs bekötve a huroklezáró ellenállás BE A modul be van kapcsolva KI A modul kikapcsolt állapotban GOMBOK LEÍRÁS BE / KI Engedélyezi / tiltja a modul működését. Ha kikapcsolják, a vezérlő kimenet, az AV, P, és OE pontok alap helyzetbe állnak vissza. 1. táblázat: Modul részek és LED-ek 1. ábra: a, b: modul hely; c: felszerelés; d: bekötések; e: kulcsos kapcsoló

5 HASZNÁLATI ÚTMUTATÓ: A KI és BE gomba segítségével tiltható, vagy engedélyezhető a modul működése. A bekapcsoláskor minden LED felvillan, így ellenőrizhetők. Az oltási folyamat addig nem indul el, amíg a késleltetési idő le nem jár. A késleltetési időt LED jelzi (Oltás előjelzés). A BE/KI gombbal a folyamat leállítható. Az oltásvezérlés a tűz észlelése alatt folyamatos, vagy addig tart, amíg az aktív idő le nem jár. Az oltás kézileg is indítható, ha van erre megfelelően telepített kézi jelzésadó. Ha erről történik az indítás, csak a BE / Ki gomb állít le. ÁTTEKINTÉS: Alaphelyzetben csak a BE LED kell hogy világítson. Az Oltásvezérlés LED jelzi az oltási folyamatot. A BE / KI gombbal leállítható. Az Oltás előjelzés LED mutatja, hogy a késleltetés folyamatban van. A BE / KI gombbal leállítható. Az Oltás letiltás LED világít, ha a tiltó kézi jeladót megnyomták. Ha a Mágneskapcsoló LED világít, szerviz szükséges. A vezérlés nem működik. A Nyomáskapcsoló LED mutatja a bekötött eszköz hibáját. Ha a Bemeneti LED világít, szerviz szükséges. A bemenetek nem működnek megfelelően. BE LED: a modul alap helyzetben van. KI LED: a modul ki van kapcsolva, oltásvezérlést nem indít. GARANCIÁLIS FELTÉTELEK: A DSC Hungária Kft. az eszköz vásárlásától számított egy évig vállal garanciát az egyes termékekre a 117/1991. (IX.10.) sz. Kormányrendelet alapján. A garanciális idő letelte után a 74/1987. (XII.10.)MT rendelettel módosított 35/1978 (VII.6.) MT rendelet alapján biztosítjuk az egyes termékekhez a szerviz és alkatrészellátást. Garanciális meghibásodás esetén szakszervizeink a javításokat a lehető leghamarabb elvégzik, vagy ha javításuk azonnal nem lehetséges, akkor cserekészüléket biztosítanak a szervizelés idejére. Garanciális időn belül - üzemszerű használat közben meghibásodott eszközöknél a javítások szervizdíj mentesek. Garanciát kizáró okok: nem szakszerű üzembe helyezés és programozás, nem rendeltetésszerű használat, szakszerűtlen kezelés, elemi kár által okozott meghibásodás (pl: villámcsapás, beázás, tűz), továbbá mechanikai károsodás, panel törés, repedés, lefestés, belejavítás, panel égés. Amennyiben a fenti garanciát kizáró okok nem állnak fenn, úgy garanciát vállalunk forgalmazott eszközökre illetve azok alkatrészeire, alkotóelemeire.

6 A készülék üzembe helyezése speciális szakmai ismereteket és eszközöket igényel. A telepítést kizárólag szakember végezheti. Szakszerűtlen beavatkozás a készülék tönkremenetelét okozhatja és a garancia elvesztésével jár. A nem szakember által és nem az utasításoknak megfelelően telepített eszközökben keletkezett vagy ezek által okozott bármilyen jellegű kárért a forgalmazó nem vállal felelősséget. Mindenkori garanciális feltételekről valamint javítási díjszabásokról kérjük, tájékozódjanak szakszervizeinkben. A fordításból, illetve a nyomdai kivitelezésből esetlegesen származó hibákért felelősséget nem vállalunk. A leírás változtatásának jogát a forgalmazó fenntartja. Forgalmazó: DSC Hungária Kft Budapest Fűvészkert u. 3. Tel: Info:30/ ábra: a: bekötések egy eszköznél; b: bekötések több eszköz esetén (NO kontaktus) 3. ábra: a: bekötések egy eszköznél; b: bekötések több eszköz esetén (NC kontaktus)

7 PONT LEÍRÁS U (V) I (A) Aktiváló bemenetek [IZ1][IZ2] Nyitottak: vezérlő kimenet nyitva 0 - Föld pont a bemeneten: késleltetés indul [Föld] Föld potenciál 0 - [IE] Felügyelt tiltó bemenet 2700 Ohm lezárás: oltás lehetséges Nem lezárt állapot: oltás nem lehetséges - - Rövidzár vagy szakadás: hiba [EM] Felügyelt oltó bemenet 2700 Ohm lezárás: vezérlő kimenet nyitva Nem lezárt állapot: vezérlő kimenet zárt - - Rövidzár vagy szakadás: hiba [PS] Felügyelt nyomáskapcsoló bemenet 2700 Ohm lezárás: nyomáskapcsoló hiba Nem lezárt állapot: nincs jelzés - - Rövidzár vagy szakadás: általános hiba [Föld] Föld potenciál 0 - Blokkoló bemenet [BM] Negatív a ponton: nyugalmi állapot 0 - Nyitott: modul blokkolva [Föld][24V] Tápfeszültség Mágneskapcsoló vezérlő kimenet [ ] Nyugalmi állapot: nyitott (NO) - 5 Riasztás: zárt (NC) [AV] Hiba kimenet Nyugalmi állapot: nyitott Hiba: negatív jelenik meg [P] Késleltetés kimenet Nyugalmi állapot: nyitott Késleltetés aktív: negatív jelenik meg Oltásvezérlés segédkimenet [OE] Nyugalmi állapot: nyitott Oltás folyamatban: negatív jelenik meg 3. táblázat: Csatlakozó pontok leírása
