DEKO FG Fast Egyrétegû üvegfalak kötött mûszaki tartalommal készletrõl A FAST rendszer ugyanazon az ötleten és filozófián alapszik, melyet a DEKO sikeres FG egyrétegû üvegfal rendszere tett ismertté:

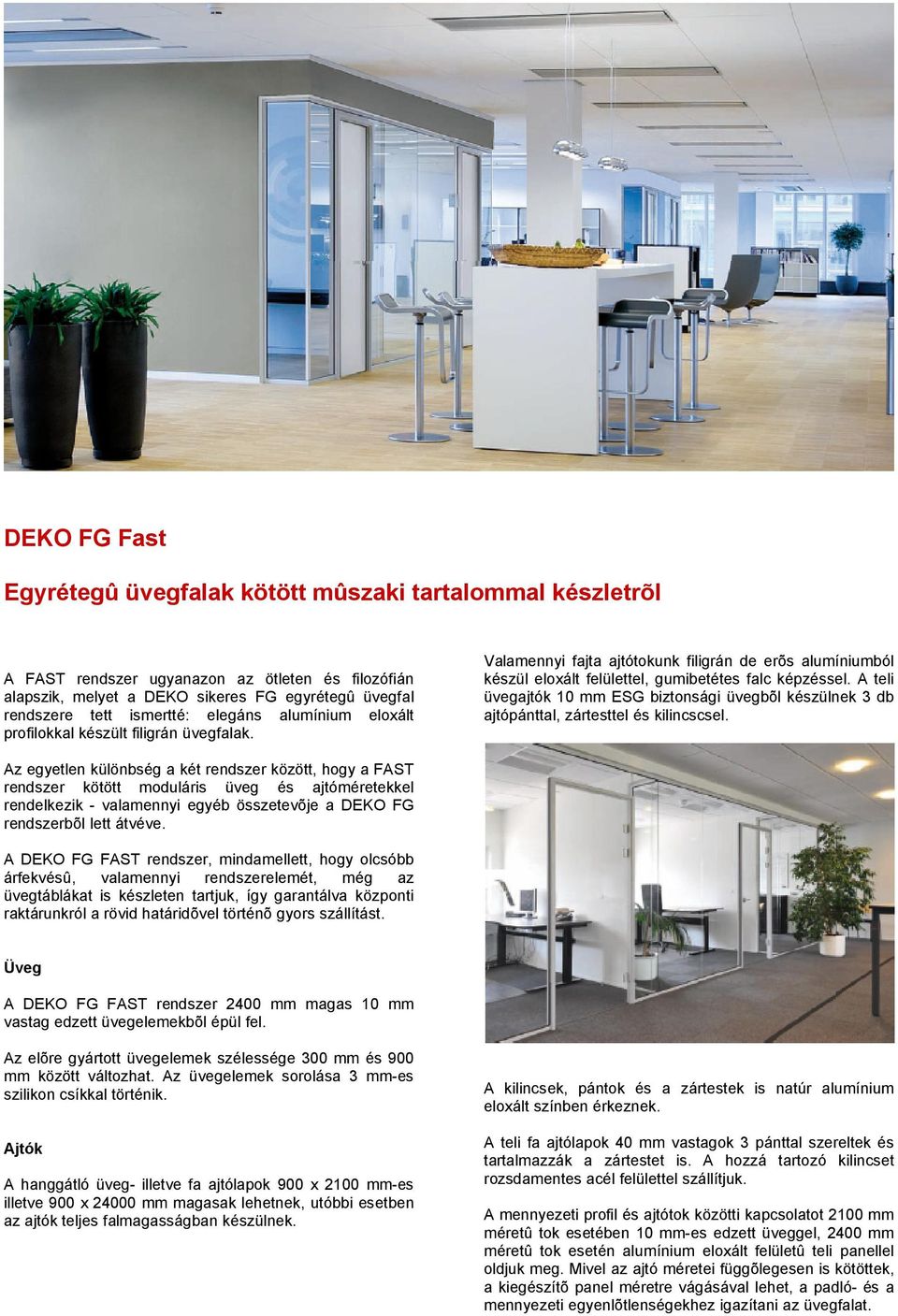

2 DEKO FG Fast Egyrétegû üvegfalak kötött mûszaki tartalommal készletrõl A FAST rendszer ugyanazon az ötleten és filozófián alapszik, melyet a DEKO sikeres FG egyrétegû üvegfal rendszere tett ismertté: elegáns alumínium eloxált profilokkal készült filigrán üvegfalak. Valamennyi fajta ajtótokunk filigrán de erõs alumíniumból készül eloxált felülettel, gumibetétes falc képzéssel. A teli üvegajtók 10 mm ESG biztonsági üvegbõl készülnek 3 db ajtópánttal, zártesttel és kilincscsel. Az egyetlen különbség a két rendszer között, hogy a FAST rendszer kötött moduláris üveg és ajtóméretekkel rendelkezik - valamennyi egyéb összetevõje a DEKO FG rendszerbõl lett átvéve. A DEKO FG FAST rendszer, mindamellett, hogy olcsóbb árfekvésû, valamennyi rendszerelemét, még az üvegtáblákat is készleten tartjuk, így garantálva központi raktárunkról a rövid határidõvel történõ gyors szállítást. Üveg A DEKO FG FAST rendszer 2400 mm magas 10 mm vastag edzett üvegelemekbõl épül fel. Az elõre gyártott üvegelemek szélessége 300 mm és 900 mm között változhat. Az üvegelemek sorolása 3 mm-es szilikon csíkkal történik. Ajtók A hanggátló üveg- illetve fa ajtólapok 900 x 2100 mm-es illetve 900 x mm magasak lehetnek, utóbbi esetben az ajtók teljes falmagasságban készülnek. A kilincsek, pántok és a zártestek is natúr alumínium eloxált színben érkeznek. A teli fa ajtólapok 40 mm vastagok 3 pánttal szereltek és tartalmazzák a zártestet is. A hozzá tartozó kilincset rozsdamentes acél felülettel szállítjuk. A mennyezeti profil és ajtótok közötti kapcsolatot 2100 mm méretû tok esetében 10 mm-es edzett üveggel, 2400 mm méretû tok esetén alumínium eloxált felületû teli panellel oldjuk meg. Mivel az ajtó méretei függõlegesen is kötöttek, a kiegészítõ panel méretre vágásával lehet, a padló- és a mennyezeti egyenlõtlenségekhez igazítani az üvegfalat.

A teli üvegajtók 10 mm ESG biztonsági üvegbõl készülnek 3 db ajtópánttal, zártesttel és kilincscsel.

3 Kialakítás és méretezés Hogy megtartsuk a DEKO FG üvegfalak minimalista designját a falakat a DEKO FG FAST modulméretéhez kell igazítani. Annak ellenére, hogy a DEKO FG FAST felhasználása kötött méretezést igényel, az jól illeszkedik a legtöbb épület alap modul kiosztásához. A válaszfalak magassága az aljzattól a mennyezetig, vagy más épületelemekig 2400 mm lehet, a maximális eltérés +15 / -10 mm. A DEKO FG FAST rendszerrel végtelen hosszúságú válaszfal szakaszokat építhetünk a mm szélességû üvegpanelekbõl, 100 mm-es léptetésekkel. Rendelkezésünkre áll egy 440 mm-es speciális méretû elem, amely abban az esetben használatos, ha az épület tartófalai közé kell üvegfalat építenünk. A következõ oldalakon beépítési példákat mutatunk be, ahol az alábbi szabályokat kell betartani: Koncepció és szállítás A FAST rendszer is ugyanazzal a filozófiával lett kifejlesztve, mint a DEKO által gyártott valamennyi termék, szem elõtt tartva a kiválló minõséget és a magas funkcionális elvárásokat A DEKO FG FAST üvegfalak tökéletesen illeszkednek a többi DEKO rendszerhez; lehetõvé téve ezzel az egységes design kialakítását a már meglévõ vagy más rendszerû válaszfalakkal. A DEKO FG FAST rendszer olcsóbb és gyorsabb megoldást kínál az egyrétegû üvegfalak piacán, mivel valamennyi összetevõje és tartozéka elõre gyártott, raktárról egyszerre kerül kiszállításra, lehetõvé téve ezzel az igen gyors és egyszerû összeszerelést. A DEKO FG FAST modulok kiosztását középrõl kezdjük, a modulméretbe számoljuk bele a 3mm-es szilikon szalag toldást a panelek között. Az üvegelemek függõleges falcsatlakozásainál 20 mm-t számoljunk hozzá a modulmérethez mindkét oldalon. Derékszögû csomópont esetén10-10 mm-t számoljunk hozzá a modulmérethez mindkét üvegpanel szélétõl. 135 fokos sarok esetén 5-5 mm-t számoljunk mindkét üvegpanel végéhez. T kapcsolat esetén összesen 20+7=27 mm-t számoljunk a modulmérethez a rá merõleges üvegpanel és a csatlakozó fal között. Kérjük vegye fel velünk a kapcsolatot és mi bemutatjuk Önnek a teljes DEKO FG FAST programot.

A válaszfalak magassága az aljzattól a mennyezetig, vagy más épületelemekig 2400 mm lehet, a maximális eltérés +15 / -10 mm.

4 Csomópontok Függõleges metszetek L4A-1 Alumínium ajtótok 24M üveg ajtólap L4B-1 Alumínium ajtótok 24M fa ajtólap L4A-2 Alumínium ajtótok 21M üveg ajtólap és üveg toldás L4B-2 Alumínium ajtótok 21M fa ajtólap és üveg toldás L1/L3 Függõleges metszet Csomópontok Vízszintes metszetek V1 Szilikon toldás V2 T kapcsolat V3 90 fokos sarok V4 135 fokos sarok V5A Alumínium ajtótok, üveg ajtólap V5B Alumínium ajtótok, fa ajtólap V7A Falcsatlakozás V7B Falcsatlakozás átlós falak között

Függõleges metszet Csomópontok Vízszintes metszetek V1 Szilikon toldás V2 T kapcsolat V3 90 fokos sarok V4 135 fokos

5 Faltípus példák 1. példa: falszakasz kialakítása DEKO FG Fast elemekbõl 3000 mm-es épület modulmérettel 2. példa: Véletlenszerû faltípus DEKO FG Fast elemekbõl 3. példa: 3000 mm-es / 3600 mm-es / 2400 mm-es modulméretû falszakaszok kialakítása DEKO FG Fast elemekbõl Típus összesítõ Válaszfal vastagsága (mm Üvegréteg Üveg vastagság (mm) Súly (kg/m2) Léghanggátlás (Rw) Tûzgátlás db Nincs vizsgálva

példa: Véletlenszerû faltípus DEKO FG Fast elemekbõl 3.
