1 Technikai információk

2 szabvány DIN / MSZ önorm bbl1zf 241 BBL1TF 237 bbl1zf 282 BBL1TF 278 DIN bal DIN bal BBL BBL DM 55 DM 50 DH 1050 DH 1050 LA 72 LA DIN bal DIN bal DH Kilincsközép magasság a tok aljától DM Dornméret BBl1zf Pántközép távolsága a tok falctól BBl1TF Pántközép távolsága az ajtó felső élétől BBL2 Pánttávolság LA A kilincs középpontja és a kulcslyuk közti távolság DH Kilincsközép magasság a tok aljától DM Dornméret BBl1zf pántközép távolsága a tok falctól BBl1TF Pántközép távolsága az ajtó felső élétől BBL2 Pánttávolság LA A kilincs középpontja és a kulcslyuk közti távolság Más szabvány esetén kérjük, a megrendeléshez csatoljon rajzot (ld. rendelési lap!)

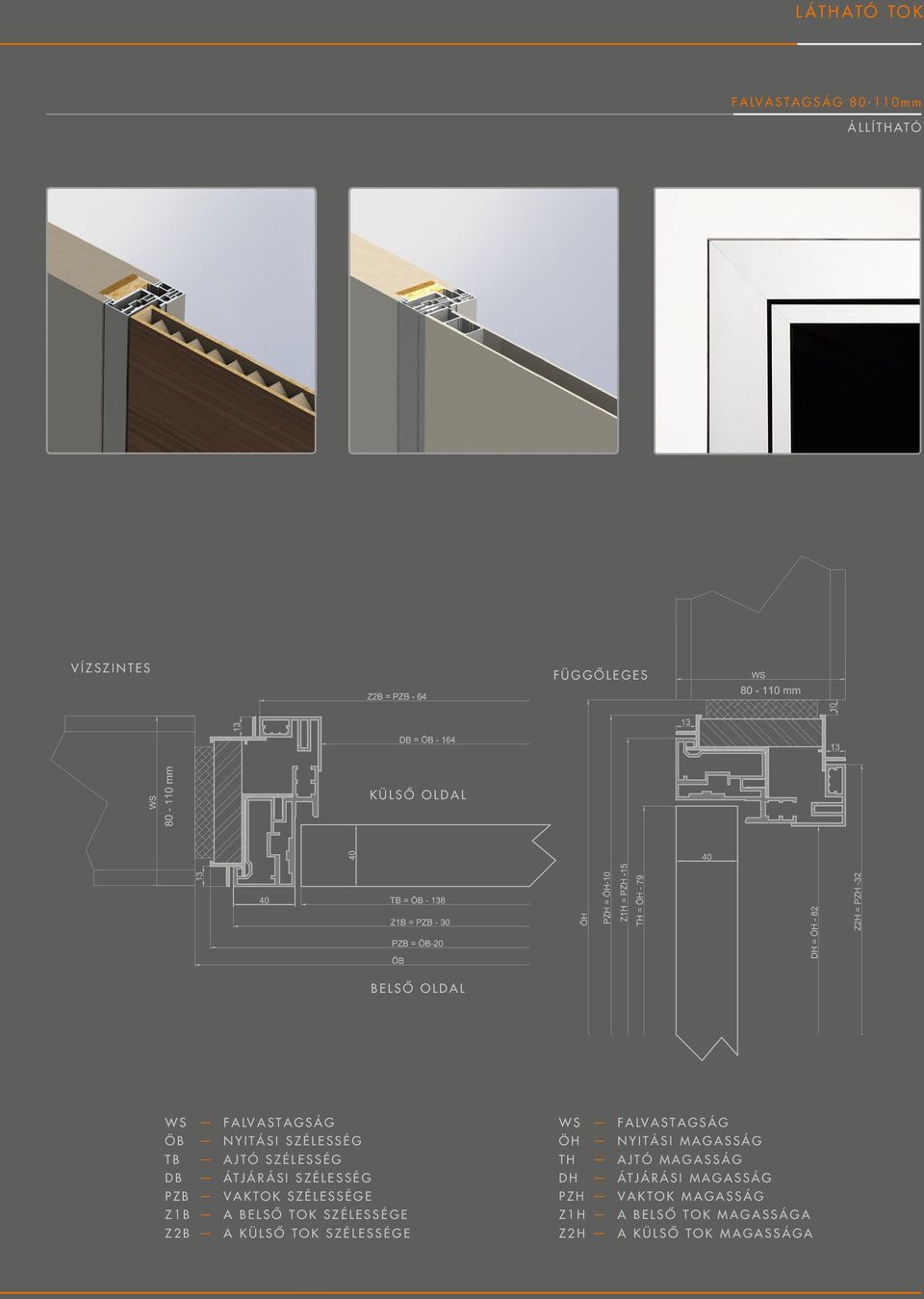

3 Látható tok Falvastagság mm Állítható Vízszintes Függőleges ÖB nyitási szélesség TB ajtó szélesség DB átjárási szélesség PZB vaktok szélessége z1b a belső tok szélessége Z2b a külső tok szélessége ÖH nyitási magasság TH ajtó magasság DH átjárási magasság PZH vaktok magasság z1h a belső tok magassága Z2H a külső tok magassága

4 Látható tok falvastagság: mm állítható Függőleges Vízszintes belső oldal ÖB nyitási szélesség TB ajtó szélesség DB átjárási szélesség PZB vaktok szélessége z1b a belső tok szélessége Z2b a külső tok szélessége ÖH nyitási magasság TH ajtó magasság DH átjárási magasság PZH vaktok magassága z1h a belső tok magassága Z2H a külső tok magassága

5 Rejtett tok falvastagság: 80mm-től Vízszintes Függőleges belső oldal ÖB nyitási szélesség TB ajtó szélesség DB átjárási szélesség PZB vaktok szélessége z1b a belső tok szélessége Z2b a külső tok szélessége ÖH nyitási magasság TH ajtó magasság DH átjárási magasság PZH vaktok magassága z1h a belső tok magassága Z2H a külső tok magassága

6 Ajtó típusok Alumínium ajtó fa ajtó Mindkét oldalon ragasztott 4 mm -es betét (üveg vagy leather-line) Ajtóvastagság: 40mm nem falcolt ajtó Súly: 20kg/m 2 Maximális ajtóméret: 3000mm 40mm vastagságú acélszerkezetes papírrácsos ajtólap Ajtóvastagság: 40mm Nem falcolt ajtó Súly: 13kg/m 2 Maximális ajtóméret: 3000mm Profil színek AL1 natúr matt eloxált EF Finom - Szálcsiszolt W fehér RAL 9003 kiegészítők Pántok Mágnes zár Típus: TECTUS 240/340 3D Teherbírás: 80kg 3 dimenziós állíthatóság Láthatatlan Hosszú élettartam Opcionálisan rejtett kábelátvezetéssel DIN és ÖNORM zártípusok BB, PZW vagy WC kivitelben Kilincs Automata küszöb Standard Alu-Style modell: Garda nút méret: 30 15mm EF Finom-szálcsiszolt B fekete W fehér

7 Standard ajtólapok I. Kategória Fényes üvegek, 4mm, biztonsági fóliával LB2 fl LB4 fl LB5 fl LB6 fl LB7 fl Sahara Beige ref 1014 zöld ref 1342 bordó ral 3004 sötét beige ref 1011 narancs ral 2001 LB8 fl LB9 fl LB10 fl LB11 fl LB12 fl fekete ral 9005 világosbarna REF 1236 fjord fehér ral 9010 sötétbarna ral 8017 Fuchsia ral 4006 LB13 fl LB14 fl LB15 fl kék ral 5002 zöld ref 1164 piros ref 1586 II. Kategória fényes üvegek 4mm, biztonsági fóliával LB16 fl LB17 fl LB18 fl LB19 fl PW fl arany ref 0327 réz rewf 0128W fekete REF0337 Mokka nemesüveg fehér Leather-Line 4mm SL CR SL BN SL DB SL LS Créme barna sötétbarna leguan ezüst III. Kategória Matt üvegek 4mm, biztonsági fóliával ML10 fl ml12 fl ml13 fl ml14 fl ml15 fl fehér ral 9010 sötétszürke ral 7021 metál szürke ral 9006 metál bronz metál ezüst Dekorüveg 4mm, biztonsági fóliával LW fl Liberty - fehér lakkozott üveg fekete dekorral IV. Kategória dekor és struktúr üvegek 4mm, biztonsági fóliával OC BT fl OC W fl TRB fl TRW fl Ocean tükör Ocean fehér Tree fekete Tree fehér

8 Standard ajtólapok VI. Kategória CLP ajtólapok 40mm, standard szálirány: függőleges V. Kategória dekorüvegek 4mm, biztonsági fóliával L OS L OT L NO BBR fl BW fl Sevilllai oliva Toszkána oliva természetes olívafa Bambius bronz bambus fehér L BP L MW L SW mély szilva milánói dió hagyományos dió L NB L NTM L NBO Niagarai tölgy természetes tesszini juhar természetes baleai tölgy L LB L F világos beige fehér VII. Kategória HPL 40mm, standard szálirány: függőleges VIII. Kategória HPL 40mm, tükörfényes SG-felület, standard szálirány: függőleges HPL BNT HPL CTA HPL K HPL CD Bardolino természetes tölgy chateau anthrazit tölgy Kókusz Cartegna dió IX. Kategória festett MDF 40mm méret: max mm MDF PF Prémium fehér Alu-Style Kft. (H) 8000 Székesfehérvár, Sóstói Ipari Park, Osztrák u. 16. tel.: fax: info@alu-style.hu web:
