FASZÁRÍTÓ BERENDEZÉS - LEM

Átírás

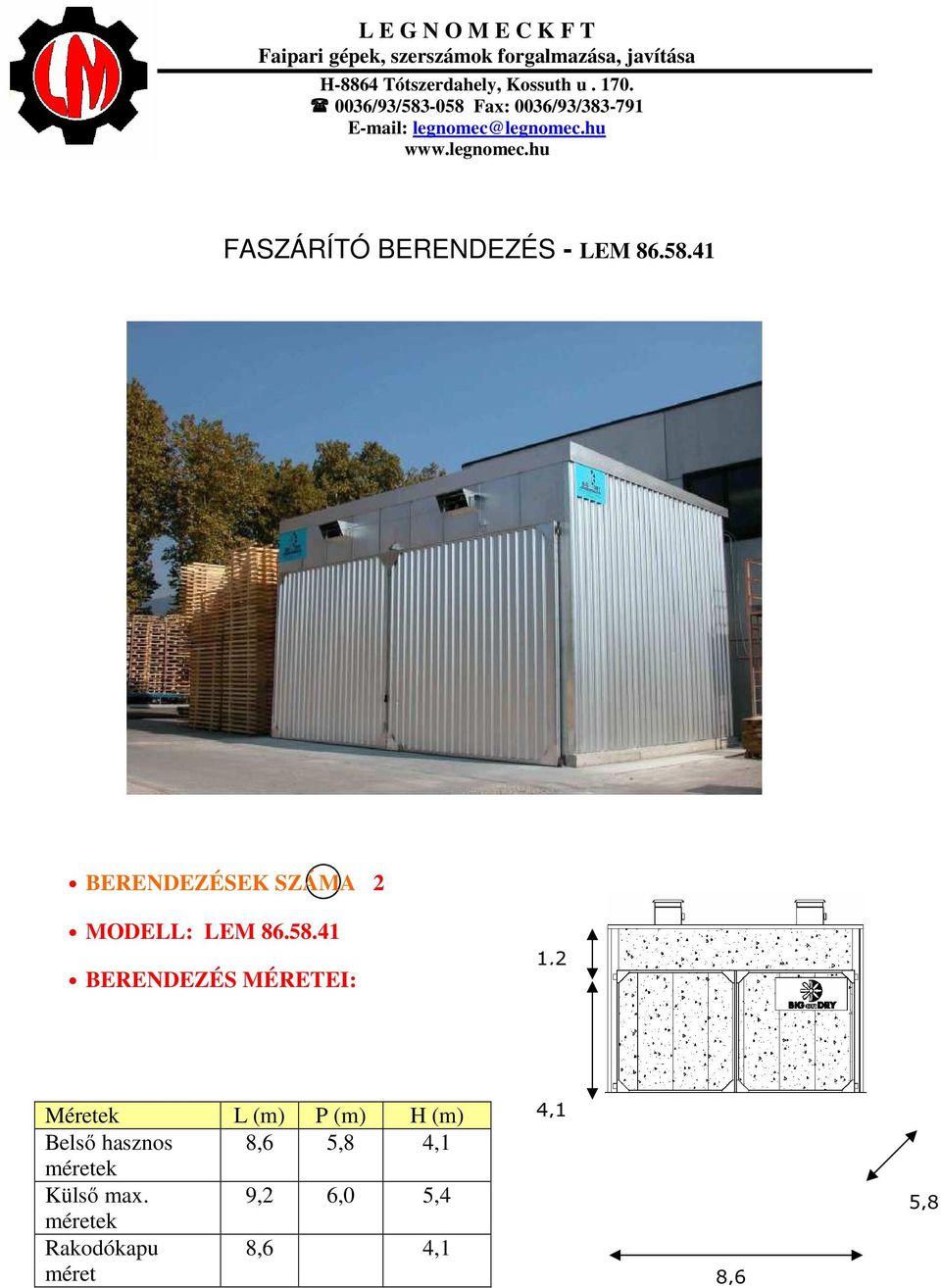

1 FASZÁRÍTÓ BERENDEZÉS - LEM BERENDEZÉSEK SZÁMA 2 MODELL: LEM BERENDEZÉS MÉRETEI: 1,2 Méretek L (m) P (m) H (m) Belső hasznos 8,6 5,8 4,1 méretek Külső max. 9,2 6,0 5,4 méretek Rakodókapu méret 8,6 4,1 4,1 8,6 5,8

2 Kapu típusa Egytagú Rakodási szisztéma Homlokvillás targoncával Kapacitás: 60 m 3 Fa típusa Széles levelű lombos fa, jegenyefenyő, fenyő Deszka vastagsága 50 mm Résléc vastagsága 25 mm Rakatméretek (4000x1200x1200) mm Rakatok száma (2x3x3)= 18 Kezdő nedvesség Frissen vágott Végső nedvesség 8-10% Hó rakodás 150 kg/m 2 Szél ereje 130 km/h TECHNIKAI JELLEMZŐK: Szerkezet alumínium Külső/tető szigetelés Poliuretán / Üveggyapot Szigetelés vastagsága 100 mm Max. hőigény Kcal/h Üzemi hőigény Kcal/h Kazán fűtőközege Melegvíz Nedvesítő folyadék Víz 3 Bar-on Ventillátorok száma 4 Ventillátorok átmérője 900 mm Ventillátorok teljesítménye 4 KW Ventillátorok hozama m 3 /h Kémények száma (750X320) mm 2+2 Az ellenőrzés automatizmusa VENUS F-PRO Interfész és szoftver tartalmazza Villamos feszültség 380V/50Hz Frekvenciaváltó opció A BERENDEZÉS ALKOTÓEGYSÉGEINEK LEÍRÁSA a) Tartószerkezet A homlokzati tartószerkezet speciális, sajtolt és megerősített alumíniumból készül. A tető és az oldalajtó teljes mértékben sajtolt alumíniumból készül, előre gyártott és tagonként összeállítható. Emelt számú rákötési szelemen a párhuzamos tartógerendák között, így csökkentve a fényt a tetőpanel alátámasztásánál.

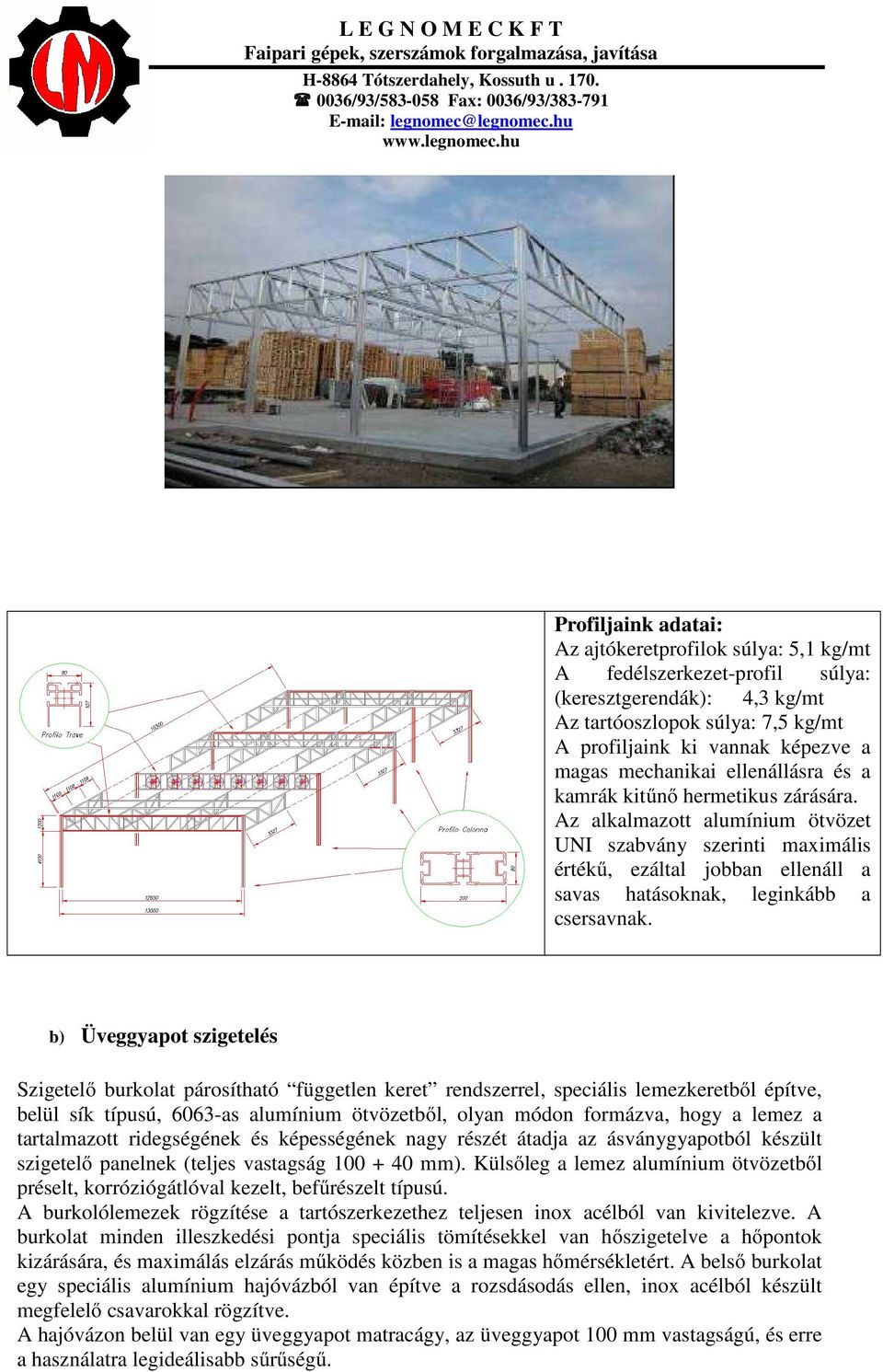

3 Profiljaink adatai: Az ajtókeretprofilok súlya: 5,1 kg/mt A fedélszerkezet-profil súlya: (keresztgerendák): 4,3 kg/mt Az tartóoszlopok súlya: 7,5 kg/mt A profiljaink ki vannak képezve a magas mechanikai ellenállásra és a kamrák kitűnő hermetikus zárására. Az alkalmazott alumínium ötvözet UNI szabvány szerinti maximális értékű, ezáltal jobban ellenáll a savas hatásoknak, leginkább a csersavnak. b) Üveggyapot szigetelés Szigetelő burkolat párosítható független keret rendszerrel, speciális lemezkeretből építve, belül sík típusú, 6063-as alumínium ötvözetből, olyan módon formázva, hogy a lemez a tartalmazott ridegségének és képességének nagy részét átadja az ásványgyapotból készült szigetelő panelnek (teljes vastagság mm). Külsőleg a lemez alumínium ötvözetből préselt, korróziógátlóval kezelt, befűrészelt típusú. A burkolólemezek rögzítése a tartószerkezethez teljesen inox acélból van kivitelezve. A burkolat minden illeszkedési pontja speciális tömítésekkel van hőszigetelve a hőpontok kizárására, és maximálás elzárás működés közben is a magas hőmérsékletért. A belső burkolat egy speciális alumínium hajóvázból van építve a rozsdásodás ellen, inox acélból készült megfelelő csavarokkal rögzítve. A hajóvázon belül van egy üveggyapot matracágy, az üveggyapot 100 mm vastagságú, és erre a használatra legideálisabb sűrűségű.

4 A külső burkolat préselt, megfelelően bevágott alumíniumlemezből épült, a belső kondenzáció kiszívására. A tető szigetelése poliuretán panelekből van megoldva, amik egyik oldalról sima alumíniumlemezzel vannak borítva, a másik oldalon préselt bevágottal, vastagság: mm. c) Szellőzés Szimmetrikus, szárnyas profilú lapátokkal ellátott tengelyirányú ventillátorok, teljes mértékben alumíniumból, AISI 304 inox acélból készült robusztus szállítóberendezésekre építve. A ventillátoraink maximális erőt adnak át, és mindkét irányba forgó részekkel hajtják végre a maximális teljesítményű szellőztetést. Speciális esetekben a forgó alkatrészek tengely irányúak és szabályozhatóak, 900 mm átmérővel, minden motorral összepárosíthatók, 10 döntött lapáttal vannak felszerelve az aeraulikus hozam optimalizálására, egy speciális kerékagyra építve. A munkafeltételek javítása érdekében válasszuk a felső és süllyesztett vágást, mindig megtartva ugyanazt a hatásfokot és felszívást, de ¾bepakolással, így garantálva a motor még hosszabb életét.

5 Alumínium elektromotor, úgy készítve, hogy ellenálljon a magas hőmérsékletnek és a 100% nedvességtartalmú környezeti feltételeknek, a következő fő jellemzőkkel: H osztályú motortekercselés IP55 védelmi fok HT csapágyak (magas hőmérséklet), ónozott és árnyékolt, azonos elülső/hátsó oldal. A gömbökhöz felemelt üresjáratot speciális HT zsírokkal kell használni a magas üzemi hőmérséklet által okozott tágulás megakadályozására. Minden, motorhoz tartozó belső rész szélsőséges éghajlatnak ellenálló tekercseléssel és kidolgozással, speciális lakkozással, hogy ellenálljon a magas korróziójú és nedvességtartalmú munkafeltételeknek. Motortengely inox acélból. Zárt motorszekrény (ventilláció nélkül) Kondenzált kirakás. Speciális vitonszigetelés a motortengelyen, a nedvesség motorba való bejutásának megakadályozására. Folyamatosan garantált a 90 C-os üzemi hőmérséklet (a valóságban létezik egy biztonsági vonal, ami megengedné a környezeti hőmérséklet megadott küszöbének átlépését). d) Vízmelegítő akkumulátorok Két fémből készült melegítő akkumulátorok, kiegészítve kollektorokkal, képes ellenállni az évek alatt a szárítás során a fából távozó savaknak. Minden berendezésre felszerelhető egy több modulból álló melegítő akkumulátor olyan méretekkel, amit a berendezés potencialitása megkíván. Az akkumulátorok inox acélból készült bemeneti és kimeneti kollektorokkal vannak felszerelve, és a középső szerkezethez vannak rögzítve a megfelelő csapágyakkal, az anyag működés közbeni hőtágulásának kompenzálására. És ezenkívül 1 db 3 utas motorizált (Siemens) szeleppel szállítva, minden szárítóberendezésre, nélkülözhetetlen a hőmérséklet ellenőrzése és az automatikus szellőzőnyílás megfelelő szelepe miatt, ami megakadályozza a levegőbuborék képződését az akkumulátor belsejében, ami veszélyeztetné a hozamot.

6 e) Egytagú tolóajtó oleodinamikus kocsival Ahogy a kamra többi profilja, az ajtók is speciális, sajtolt alumíniumból készültek. A bordázat és az illesztések neoprén-dutral alátéttokokkal rendelkeznek, amik ellenállnak a 100 C fölötti hőmérsékletnek, és tökéletes hermeticitást biztosítanak. A szigetelés a fent leírtak szerint van megoldva. Az ajtó tolóajtó típusú, robosztus alumíniumprofilból készült kocsival, elő van készítve a hosszú sínű ajtó felemelésére és áthelyezésére. A rendszer el van látva egy szervomechanizmussal és egy speciális berendezéssel, ami végzi az ajtó zárását és kitámasztását. f) Levegőcserélő kémény Alumíniumból építve, nyitás szervomotorokkal, amit fel lehet szerelni ON/OFF vezérlővel; lehetővé teszi a kémény nyílásának szabályozását a cella belsejének hőmérsékleti feltételei szerint, fenntartva egy szabályozható klímát maximális energiagazdaságossággal. Különleges perselyek speciális önkenő műanyagból a magas hőmérséklet miatt, egy szabályozható mozgást biztosítva; évekig nem igényel karbantartást.

7 g) Hideg víz permetező rendszer A levegő nedvesítését végző berendezés fel van szerelve speciális kivitelű porlasztó berendezéssel, ami garantálja a helyes nedvességmérési egyensúlyt, így csökkentve a kondicionálás idejét a kezdő fázisban. Anélkül, hogy változást idézne elő a fa rostjában vagy színében. Minden szárítókamra elő van készítve több fúvókafej beépítésére, amik egy rögzített, AISI 304 acélból lévő, lebontható csővel vannak összekötve (lehetővé teszi az esetleges tisztítást, karbantartást), összekapcsolva egy szabályozó mágnesszeleppel és felfogó csapóráccsal a már meglévő vízvezeték-hálózathoz. Minden permetező fej van szerelve egy homoktalanító szűrővel, megtartja a nélkülözhetetlen cseppeket, amik szükségesek a mészkőlerakódások megelőzésére a sárgarézben. h) Álmennyezet és terelőfalak Álmennyezet evágott alumíniumlemezből építve, a cella szerkezetére rögzítve inox acél csavarokkal és megfelelő alumíniumprofilokkal a tető alatti ellenőrzés megkönnyítésére.

8 Mobil terelőfalak, amik egy tökéletes levegőkörforgást biztosítanak a cella belsejében. i) Elektromos szekrény A teljesítményszekrény a törvényben előírt normáknak megfelelően épült, és a szekrény elemekből összeállítható típusú, IP 55 védelmi szinttel. Elektromos berendezés kizárólag az elektromos szekrény és a berendezés különböző technológiájú alkatrészeinek összeköttetéseire alapozva, nemcsak a készülék ellenőrző egysége és az elektromos szekrény között (standardan max. 5 m-re elhelyezve a cellától.) Mivel magas hőmérsékletnek van kitéve, kompatibilisnek kell lennie a berendezés elektromágnesességével, hogy elkerüljük a készülék elektronikus zavarait, kizárólag a megfelelő méretű szilikon kábelekkel.

9 j) Ellenőrző ajtó Teljesen alumíniumból épített, szigetelő panelekkel, a cella és az ajtók szigetelésére ugyanazt a típust használják. A nyílás belülről biztonsági lánccal van felszerelve. A tökéletes elzárást a neoprén-dentál tömítéssel garantálják, hogy ellenálljon a magas hőmérsékletnek. Az ellenőrző ajtó standard mérete: 800 mm x 2100 mm. k) VENUS F-PC-PRO ellenőrző automatizmus A működés típusa: SZÁRÍTÁS A szárító szondák száma: A fa nedvességtartalma: 8 db szonda A levegő nedvességtartalma: 2 db szonda A levegő hőmérséklete: 2 db szonda A ciklus fázisszáma: 8 fázisú rendszer: 1) Előszárítás 2) Kezdeti feltételek 3) Szárítás 4) Kiegyenlítődés 5) Végső feltételek 6) Hűtés Step 1 Step 3 Az ellenőrző szabályozómotor típusa: arányos

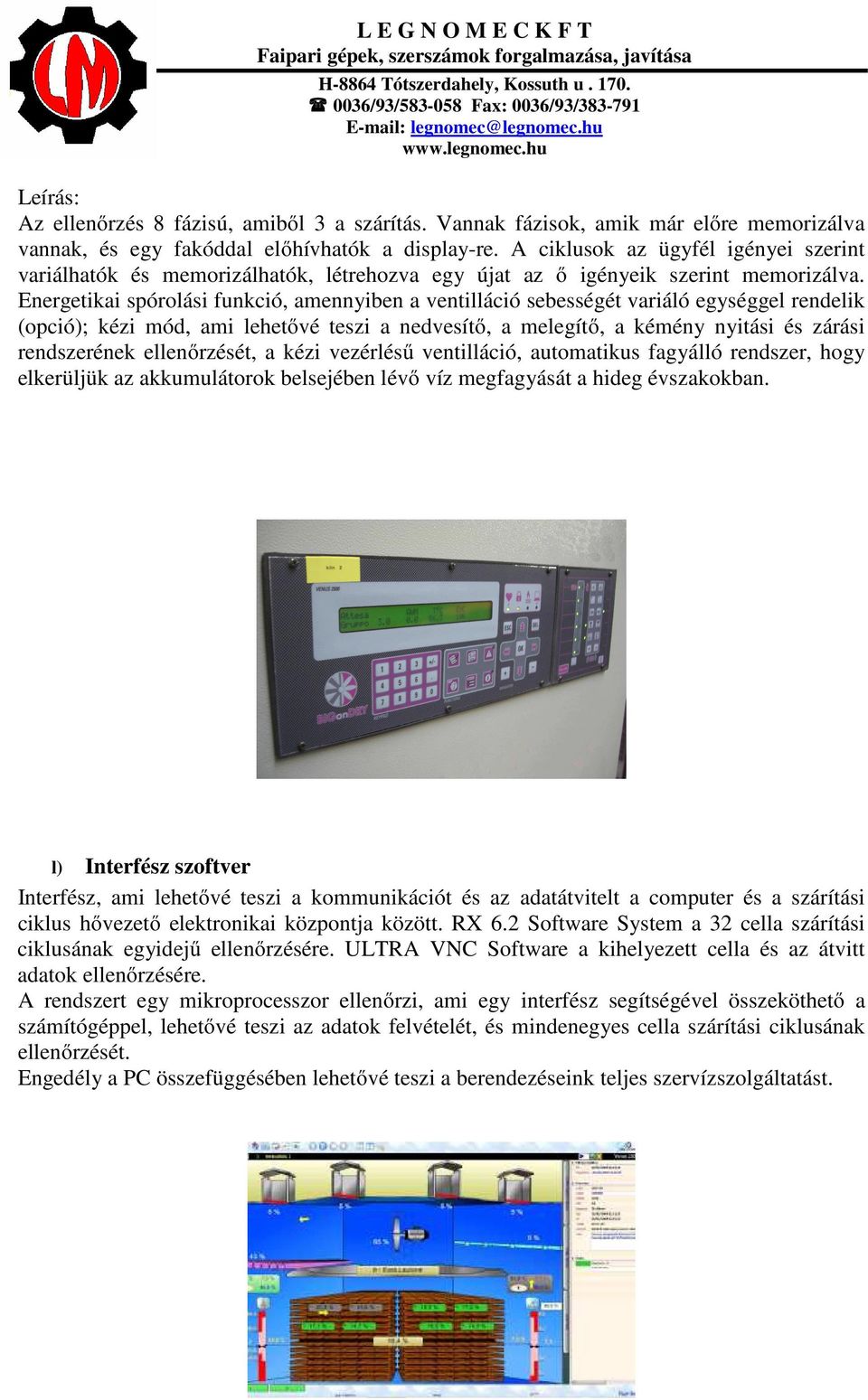

10 Leírás: Az ellenőrzés 8 fázisú, amiből 3 a szárítás. Vannak fázisok, amik már előre memorizálva vannak, és egy fakóddal előhívhatók a display-re. A ciklusok az ügyfél igényei szerint variálhatók és memorizálhatók, létrehozva egy újat az ő igényeik szerint memorizálva. Energetikai spórolási funkció, amennyiben a ventilláció sebességét variáló egységgel rendelik (opció); kézi mód, ami lehetővé teszi a nedvesítő, a melegítő, a kémény nyitási és zárási rendszerének ellenőrzését, a kézi vezérlésű ventilláció, automatikus fagyálló rendszer, hogy elkerüljük az akkumulátorok belsejében lévő víz megfagyását a hideg évszakokban. l) Interfész szoftver Interfész, ami lehetővé teszi a kommunikációt és az adatátvitelt a computer és a szárítási ciklus hővezető elektronikai központja között. RX 6.2 Software System a 32 cella szárítási ciklusának egyidejű ellenőrzésére. ULTRA VNC Software a kihelyezett cella és az átvitt adatok ellenőrzésére. A rendszert egy mikroprocesszor ellenőrzi, ami egy interfész segítségével összeköthető a számítógéppel, lehetővé teszi az adatok felvételét, és mindenegyes cella szárítási ciklusának ellenőrzését. Engedély a PC összefüggésében lehetővé teszi a berendezéseink teljes szervízszolgáltatást.

11 SZÁRÍTÓ OPCIÓK: m) 18,5 kw-os frekvenciaváltó Az inverter egy frekvenciaváltó a ventillátorok forgási sebességének részlegesítésére, háromfázisú V közötti feszültséggel működtethető, 0,75 kw-50 kw teljesítménytartományon belül. IP 20 védelmi fokban. Az inverter lehetővé teszi a szárító üzemeltetési költségeinek csökkentését, optimalizálva az energiafogyasztást, ugyanakkor javítva a felhasználók komfortját. Az elektromágnesességgel való kompatibilitás tekintetében egy fontos alapelv, hogy a váltó ugyanarra a tervezésre támaszkodjon. Másodsorban a váltó modellje; a szűrők és a vonalak induktivitásai lehetnek integrálva vagy külön opcióban. Az inverter alkalmas a szivattyúzás és a ventilláció üzemeltetésére. Magában foglal egy grafikus terminált, ami lehetővé teszi a programozás működésének módosítását, szabályozását és vezérlését vagy ellenőrzését az ügyfél sajátos igényeinek beállítására. A frekvenciaváltó fő funkciói: A ventillátorok sebességének szabályozása Energetikai spórolás A motor zajának csökkentése A motor hővédelme
