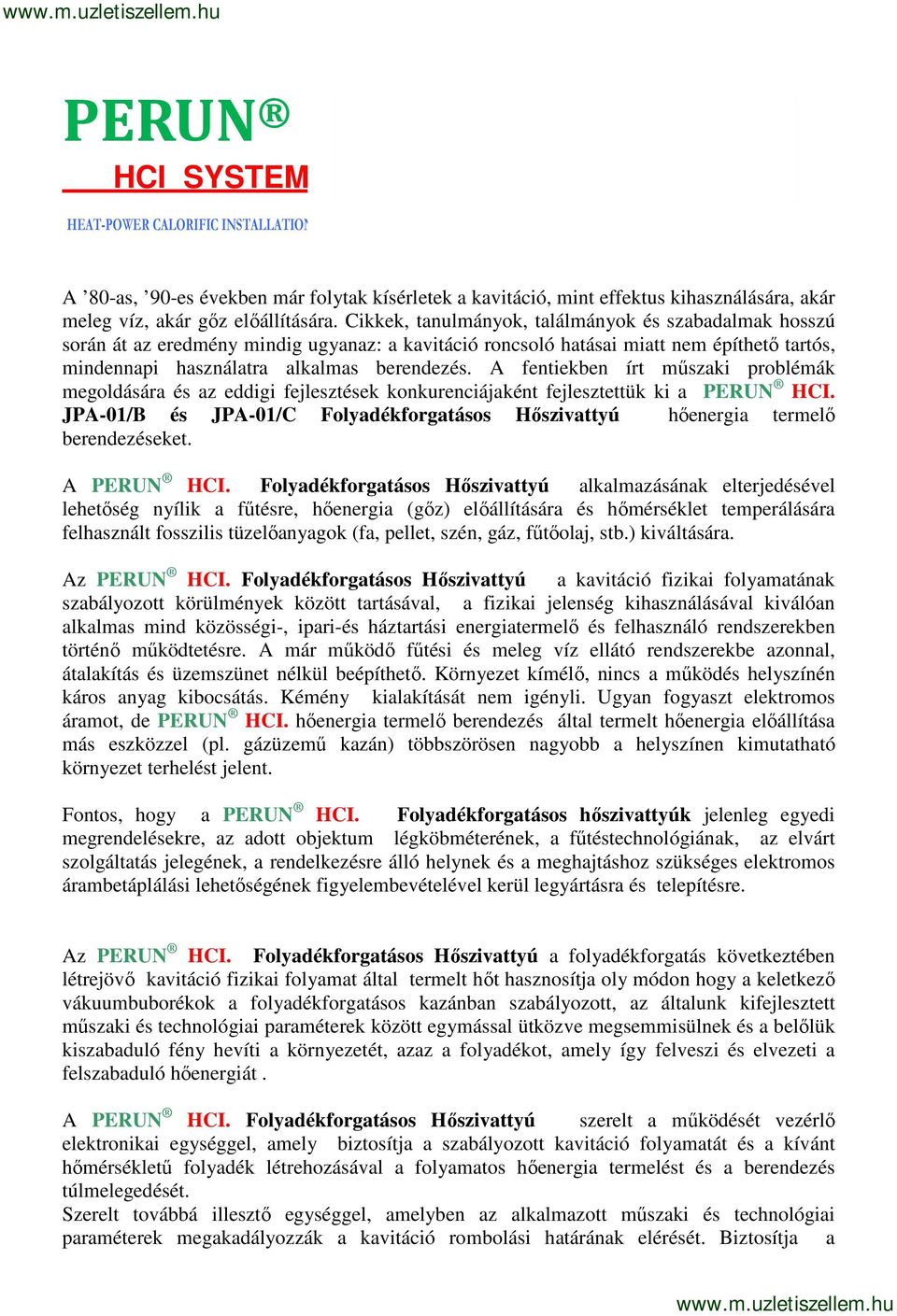

1 PERUN HCI SYSTEM HEAT-POWER CALORIFIC INSTALLATION A 80-as, 90-es években már folytak kísérletek a kavitáció, mint effektus kihasználására, akár meleg víz, akár gőz előállítására. Cikkek, tanulmányok, találmányok és szabadalmak hosszú során át az eredmény mindig ugyanaz: a kavitáció roncsoló hatásai miatt nem építhető tartós, mindennapi használatra alkalmas berendezés. A fentiekben írt műszaki problémák megoldására és az eddigi fejlesztések konkurenciájaként fejlesztettük ki a PERUN HCI. JPA-01/B és JPA-01/C Folyadékforgatásos Hőszivattyú hőenergia termelő berendezéseket. A PERUN HCI. Folyadékforgatásos Hőszivattyú alkalmazásának elterjedésével lehetőség nyílik a fűtésre, hőenergia (gőz) előállítására és hőmérséklet temperálására felhasznált fosszilis tüzelőanyagok (fa, pellet, szén, gáz, fűtőolaj, stb.) kiváltására. Az PERUN HCI. Folyadékforgatásos Hőszivattyú a kavitáció fizikai folyamatának szabályozott körülmények között tartásával, a fizikai jelenség kihasználásával kiválóan alkalmas mind közösségi-, ipari-és háztartási energiatermelő és felhasználó rendszerekben történő működtetésre. A már működő fűtési és meleg víz ellátó rendszerekbe azonnal, átalakítás és üzemszünet nélkül beépíthető. Környezet kímélő, nincs a működés helyszínén káros anyag kibocsátás. Kémény kialakítását nem igényli. Ugyan fogyaszt elektromos áramot, de PERUN HCI. hőenergia termelő berendezés által termelt hőenergia előállítása más eszközzel (pl. gázüzemű kazán) többszörösen nagyobb a helyszínen kimutatható környezet terhelést jelent. Fontos, hogy a PERUN HCI. Folyadékforgatásos hőszivattyúk jelenleg egyedi megrendelésekre, az adott objektum légköbméterének, a fűtéstechnológiának, az elvárt szolgáltatás jelegének, a rendelkezésre álló helynek és a meghajtáshoz szükséges elektromos árambetáplálási lehetőségének figyelembevételével kerül legyártásra és telepítésre. Az PERUN HCI. Folyadékforgatásos Hőszivattyú a folyadékforgatás következtében létrejövő kavitáció fizikai folyamat által termelt hőt hasznosítja oly módon hogy a keletkező vákuumbuborékok a folyadékforgatásos kazánban szabályozott, az általunk kifejlesztett műszaki és technológiai paraméterek között egymással ütközve megsemmisülnek és a belőlük kiszabaduló fény hevíti a környezetét, azaz a folyadékot, amely így felveszi és elvezeti a felszabaduló hőenergiát. A PERUN HCI. Folyadékforgatásos Hőszivattyú szerelt a működését vezérlő elektronikai egységgel, amely biztosítja a szabályozott kavitáció folyamatát és a kívánt hőmérsékletű folyadék létrehozásával a folyamatos hőenergia termelést és a berendezés túlmelegedését. Szerelt továbbá illesztő egységgel, amelyben az alkalmazott műszaki és technológiai paraméterek megakadályozzák a kavitáció rombolási határának elérését. Biztosítja a

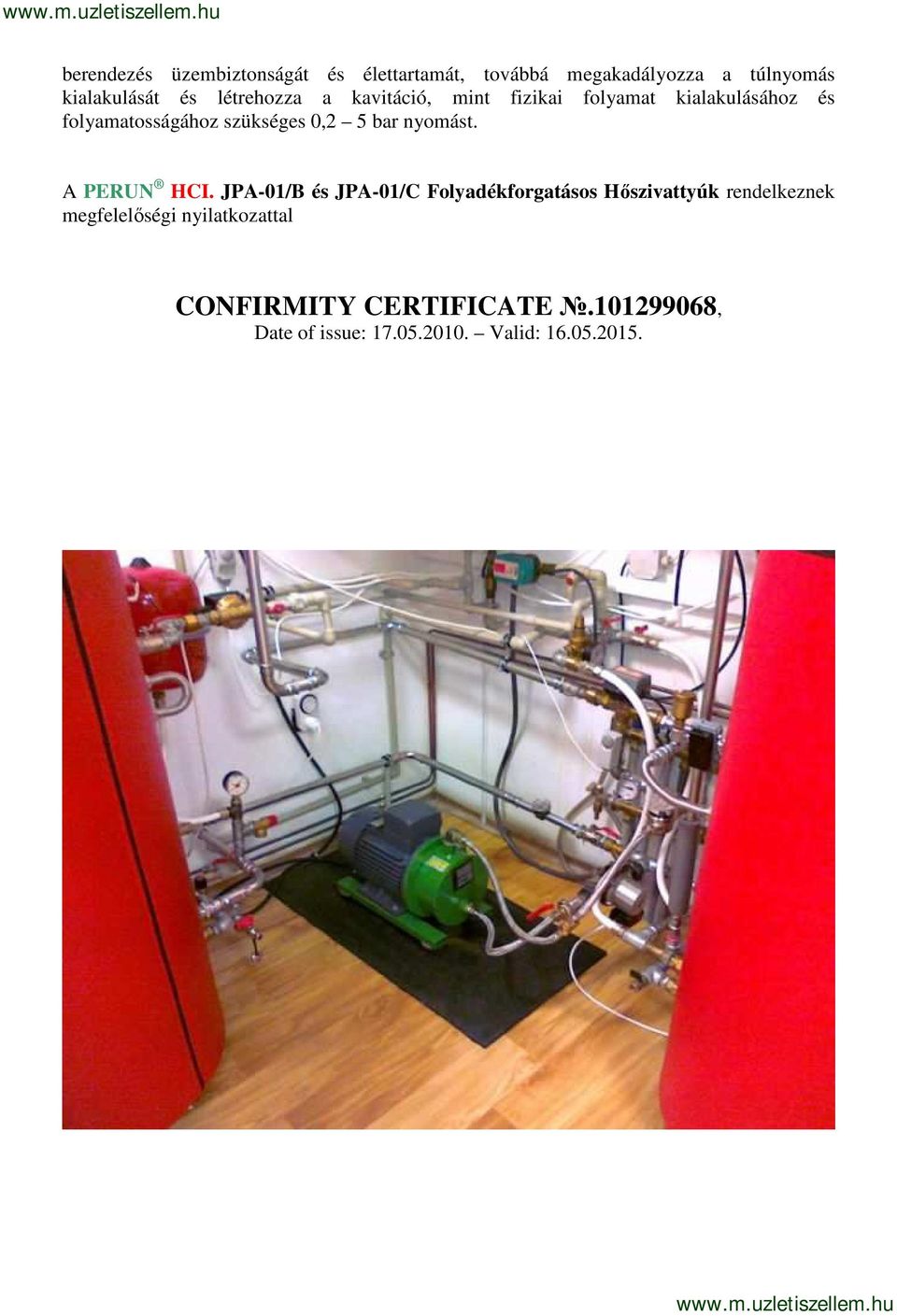

2 berendezés üzembiztonságát és élettartamát, továbbá megakadályozza a túlnyomás kialakulását és létrehozza a kavitáció, mint fizikai folyamat kialakulásához és folyamatosságához szükséges 0,2 5 bar nyomást. A PERUN HCI. JPA-01/B és JPA-01/C Folyadékforgatásos Hőszivattyúk rendelkeznek megfelelőségi nyilatkozattal CONFIRMITY CERTIFICATE , Date of issue: Valid:

3

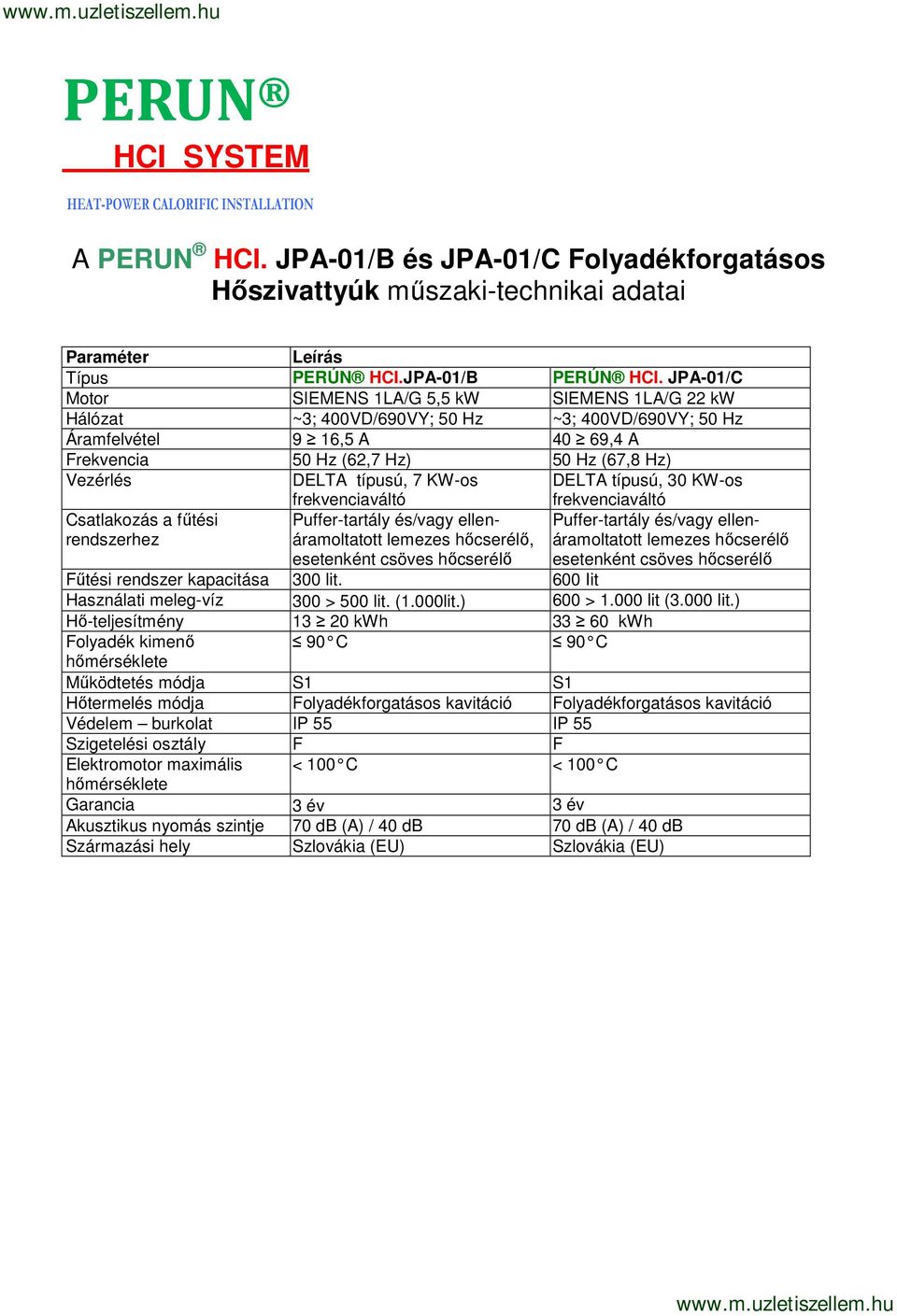

4 PERUN HCI SYSTEM HEAT-POWER CALORIFIC INSTALLATION A PERUN HCI. JPA-01/B és JPA-01/C Folyadékforgatásos Hőszivattyúk műszaki-technikai adatai Paraméter Leírás Típus PERÚN HCI.JPA-01/B PERÚN HCI. JPA-01/C Motor SIEMENS 1LA/G 5,5 kw SIEMENS 1LA/G 22 kw Hálózat ~3; 400VD/690VY; 50 Hz ~3; 400VD/690VY; 50 Hz Áramfelvétel 9 16,5 A 40 69,4 A Frekvencia 50 Hz (62,7 Hz) 50 Hz (67,8 Hz) Vezérlés DELTA típusú, 7 KW-os frekvenciaváltó DELTA típusú, 30 KW-os frekvenciaváltó Csatlakozás a fűtési rendszerhez Puffer-tartály és/vagy ellenáramoltatott lemezes hőcserélő, Puffer-tartály és/vagy ellenáramoltatott lemezes hőcserélő esetenként csöves hőcserélő esetenként csöves hőcserélő Fűtési rendszer kapacitása 300 lit. 600 Iit Használati meleg-víz 300 > 500 lit. (1.000lit.) 600 > lit (3.000 lit.) Hő-teljesítmény kwh kwh Folyadék kimenő 90 C 90 C hőmérséklete Működtetés módja S1 S1 Hőtermelés módja Folyadékforgatásos kavitáció Folyadékforgatásos kavitáció Védelem burkolat IP 55 IP 55 Szigetelési osztály F F Elektromotor maximális < 100 C < 100 C hőmérséklete Garancia 3 év 3 év Akusztikus nyomás szintje 70 db (A) / 40 db 70 db (A) / 40 db Származási hely Szlovákia (EU) Szlovákia (EU)

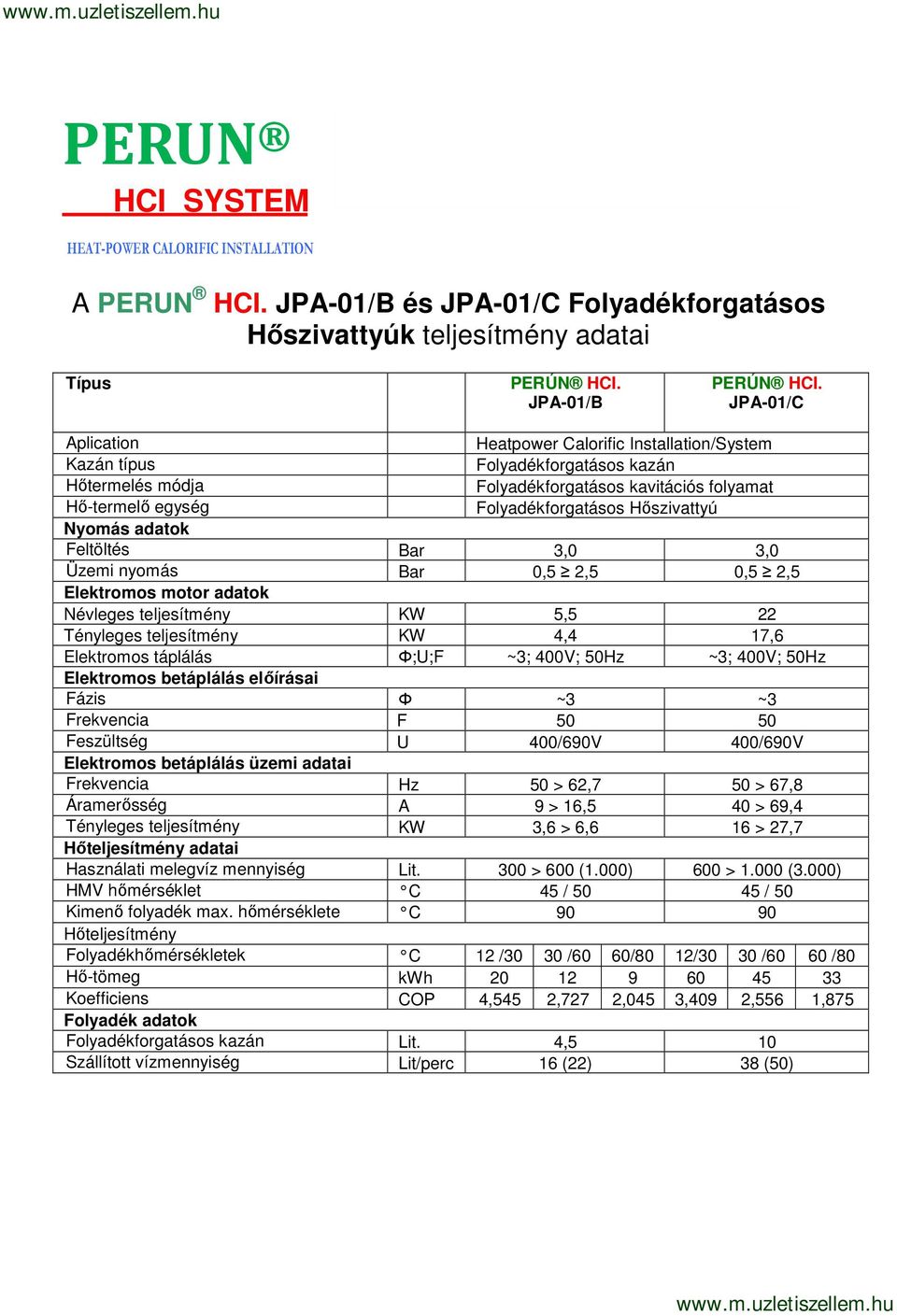

5 PERUN HCI SYSTEM HEAT-POWER CALORIFIC INSTALLATION A PERUN HCI. JPA-01/B és JPA-01/C Folyadékforgatásos Hőszivattyúk teljesítmény adatai Típus PERÚN HCI. JPA-01/B PERÚN HCI. JPA-01/C Aplication Heatpower Calorific Installation/System Kazán típus Folyadékforgatásos kazán Hőtermelés módja Folyadékforgatásos kavitációs folyamat Hő-termelő egység Folyadékforgatásos Hőszivattyú Nyomás adatok Feltöltés Bar 3,0 3,0 Üzemi nyomás Bar 0,5 2,5 0,5 2,5 Elektromos motor adatok Névleges teljesítmény KW 5,5 22 Tényleges teljesítmény KW 4,4 17,6 Elektromos táplálás Φ;U;F ~3; 400V; 50Hz ~3; 400V; 50Hz Elektromos betáplálás előírásai Fázis Φ ~3 ~3 Frekvencia F Feszültség U 400/690V 400/690V Elektromos betáplálás üzemi adatai Frekvencia Hz 50 > 62,7 50 > 67,8 Áramerősség A 9 > 16,5 40 > 69,4 Tényleges teljesítmény KW 3,6 > 6,6 16 > 27,7 Hőteljesítmény adatai Használati melegvíz mennyiség Lit. 300 > 600 (1.000) 600 > (3.000) HMV hőmérséklet C 45 / / 50 Kimenő folyadék max. hőmérséklete C Hőteljesítmény Folyadékhőmérsékletek C 12 /30 30 /60 60/80 12/30 30 /60 60 /80 Hő-tömeg kwh Koefficiens COP 4,545 2,727 2,045 3,409 2,556 1,875 Folyadék adatok Folyadékforgatásos kazán Lit. 4,5 10 Szállított vízmennyiség Lit/perc 16 (22) 38 (50)
