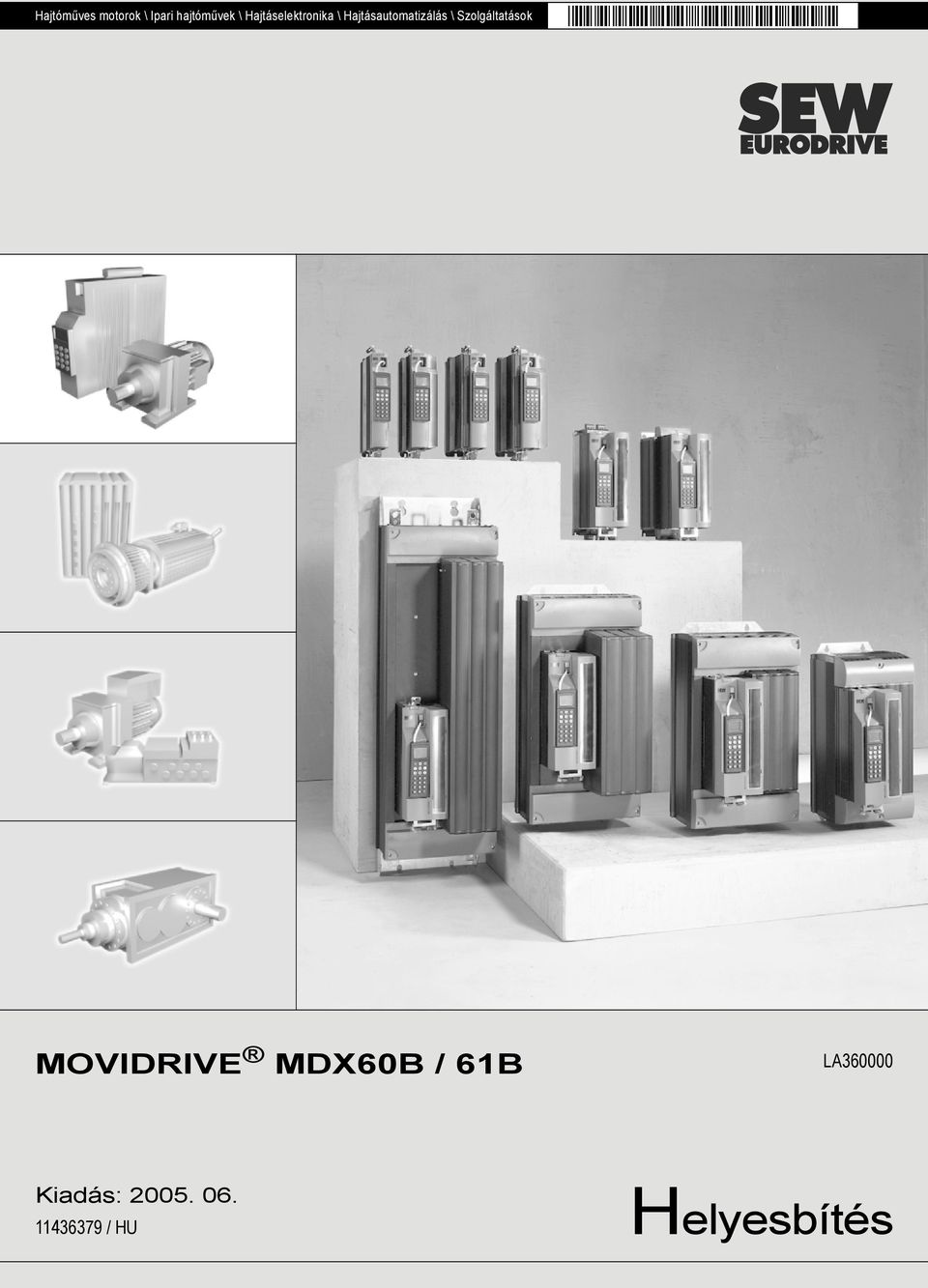

1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások MOVIDRIVE MDX60B / 61B LA Kiadás: / HU Helyesbítés

2 1 kva i P f n Hz Műszaki adatok és méretlapok BW / BW -T típusú fékellenállás opció 1 Műszaki adatok és méretlapok Ez helyesbítés lép a MOVIDRIVE MDX60B/61B készülékek BW T és BW T fékellenállásai hozzárendelésének helyébe (Æ 2.28 "BW / BW -T fékellenállás opció" c. fejezet, MOVIDRIVE MDX60B/61B katalógus, cikkszám: , kiadás: ) Csak villamos szakképzettséggel rendelkezõ szakember szerelheti és helyezheti üzembe az érvényes balesetvédelmi elõírások és a MOVIDRIVE MDX60B/61B üzemeltetési utasításának betartásával! 1.1 BW / BW -T típusú fékellenállás opció Hozzárendelés AC 400/500 V-os készülékekhez ( -5_3) A BW T és a BW T fékellenállások műszaki változtatások miatt már nem szállíthatók. A BW T pótlására a BW fékellenállás alkalmazható. A BW műszaki adatai a MOVIDRIVE MDX60B/61B katalógus aktuális kiadásában találhatók. A BW T pótlására a BW fékellenállás alkalmazható. A BW műszaki adatai az alábbi táblázatban vannak feltüntetve. Fékellenállás típusa BW Cikkszám Terhelhetőség 100% ED 50% ED 1) 25% ED 12% ED 6% ED 2,5 kw 4,2 kw 7,5 kw 11,2 kw 19,0 kw esetén Vegye figyelembe a hajtásszabályozó generátoros teljesítménykorlátját! (= az ajánlott motorteljesítmény 150%-a Æ műszaki adatok) Ellenállásérték R fék 12 Ê ±10% Kioldóáram (az F16-é) I F 10 A RMS Építési mód acélrács ellenállás Csatlakozások kerámiakapocs, 2,5 mm 2 (AWG 12) Védettségi fokozat IP20 (felszerelt állapotban) Környezeti â körny C hőmérséklet Hűtés módja KS = önhűtő megfelelő MOVIDRIVE ) ED = fékellenállás bekapcsolási időtartama, a terhelési játék T D Â 120 s időtartamára vonatkoztatva. Szállítható a BW T fékellenállás is (cikkszáma ). A műszaki adatok azonosak a BW adataival (Æ MOVIDRIVE MDX60B/61B katalógus, kiadás: ). 2 Helyesbítés MOVIDRIVE MDX60B/61B

3 Műszaki adatok és méretlapok BW -P fékellenállások hozzárendelése kva i P f n Hz BW -P fékellenállások hozzárendelése Hozzárendelés AC 400/500 V-os készülékekhez ( -5_3) A BW T és a BW T fékellenállások műszaki változtatások miatt már nem voltak szállíthatók. Beható műszaki ellenőrzést követően ezek a fékellenállások naptári hetétől másik túlterhelés ellen védő relével az új BW P és BW P típusjel alatt rendelhetők. A BW -T és BW -P kivitelek cikkszámai között nincs eltérés. A BW P és a BW P fékellenállás aktuális műszaki adatai az alábbi táblázatban találhatók. Fékellenállás típusa BW P 1) BW P 1) Cikkszám Terhelhetőség 100% ED 50% ED 2) 25% ED 12% ED 6% ED 1,5 kw 2,5 kw 4,5 kw 6,7 kw 11,4 kw 2,5 kw 4,2 kw 7,5 kw 11,2 kw 19,0 kw esetén Vegye figyelembe a hajtásszabályozó generátoros teljesítménykorlátját! (= az ajánlott motorteljesítmény 150%-a Æ műszaki adatok) Ellenállásérték R fék 18 Ê ±10% 12 Ê ±10% Kioldóáram (az F16-é) I F 9,1 A RMS 14,4 A RMS Építési mód huzalellenállás kerámiacsövön acélrács ellenállás Csatlakozások/meghúzási nyomaték kapocs, 2,5 mm 2 (AWG 13) / 1 Nm kapocs, 4 mm 2 (AWG 12) / 4 Nm Védettségi fokozat IP20 (felszerelt állapotban) Környezeti â körny C hőmérséklet Hűtés módja KS = önhűtő megfelelő MOVIDRIVE 0150/0220 és 2 párhuzamosan 0370/0450 esetén 3) 1) A megadott I F kioldóáramokat (EN szerint) "10-es kioldási osztályú" vagy "10A kioldási osztályú" kioldási karakterisztikával rendelkező túláram ellen védő relé használatával határozták meg. 2) ED = fékellenállás bekapcsolási időtartama, a terhelési játék T D Â 120 s időtartamára vonatkoztatva. 3) Párhuzamos kapcsolás esetén a terhelhetőség és a kioldási áram megduplázódik. A módosított hőmérséklet-érzékelőnek köszönhetően a fékellenállások hossza csekély mértékben nő (Æ BW -P méretlap). A BW P és a BW P fékellenállás UL engedélye előkészületben Helyesbítés MOVIDRIVE MDX60B/61B 3

4 1 kva i P f n Hz Műszaki adatok és méretlapok BW -P fékellenállások hozzárendelése BW -P méretlap 1 D d c C a A 2 B B e 1. ábra: BW -P méretlap; 1-es építési alak, acélrács ellenállás / 2-es építési alak, huzalellenállás Minden méret mm-ben a A x1 d c C 58427AXX Típus BW Építési Fő méretek [mm] Rögzítés [mm] Tömeg BW -T/ BW -P alak A B C D a b/c/e x1 x2 d [kg] BW P BW /-P Helyesbítés MOVIDRIVE MDX60B/61B
