MOVIDRIVE frekvenciaváltó. 1 Támogatott készüléktípusok. 2 Az opcionális kártya beszerelése

Átírás

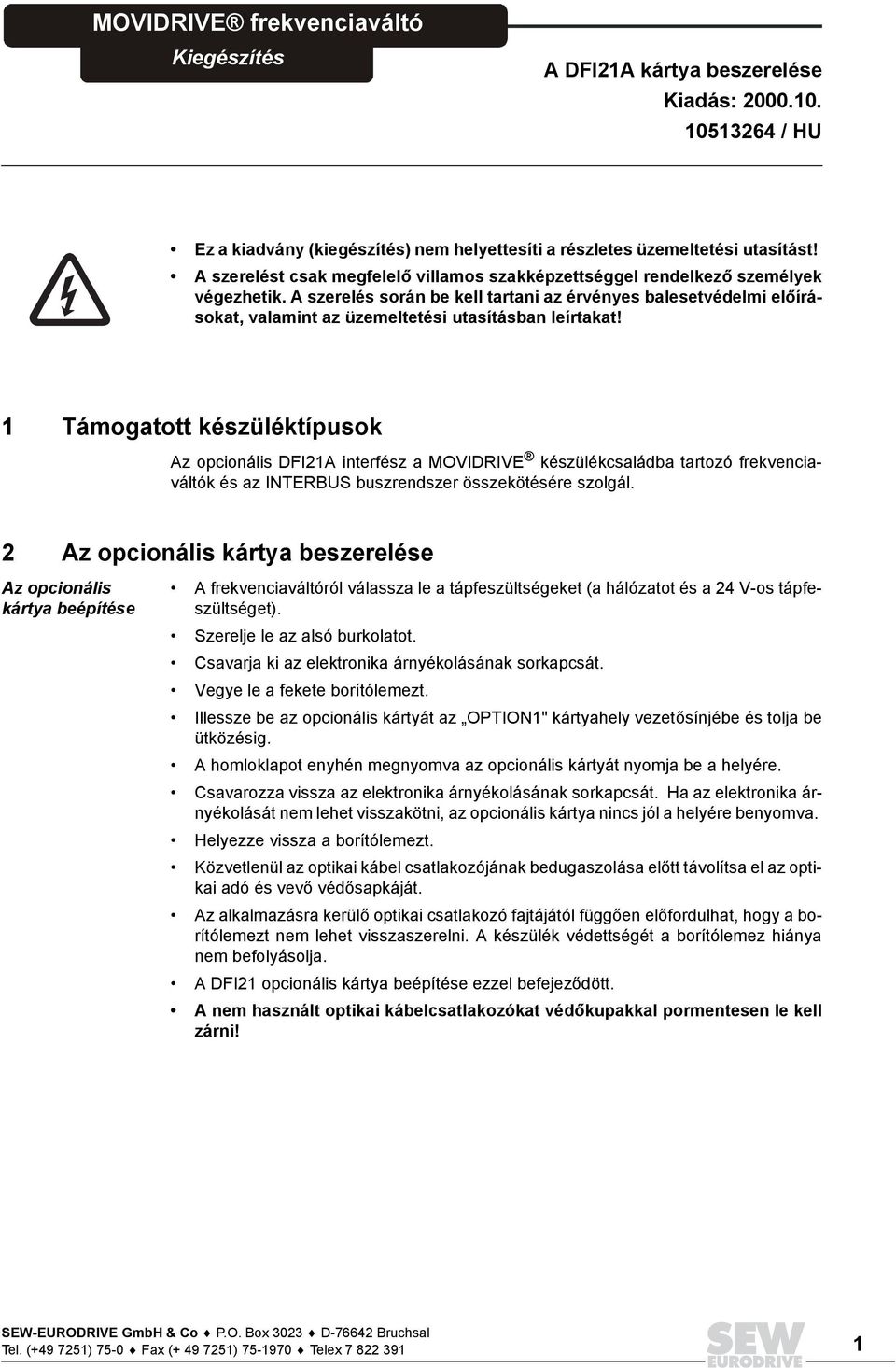

1 A DFIA kártya beszerelése Kiadás: / HU Ez a kiadvány (kiegészítés) nem helyettesíti a részletes üzemeltetési utasítást! A szerelést csak megfelelő villamos szakképzettséggel rendelkező személyek végezhetik. A szerelés során be kell tartani az érvényes balesetvédelmi előírásokat, valamint az üzemeltetési utasításban leírtakat! Támogatott készüléktípusok Az opcionális DFIA interfész a MOVIDRIVE készülékcsaládba tartozó frekvenciaváltók és az INTERBUS buszrendszer összekötésére szolgál. Az opcionális kártya beszerelése Az opcionális kártya beépítése A frekvenciaváltóról válassza le a tápfeszültségeket (a hálózatot és a V-os tápfeszültséget). Szerelje le az alsó burkolatot. Csavarja ki az elektronika árnyékolásának sorkapcsát. Vegye le a fekete borítólemezt. Illessze be az opcionális kártyát az OPTI" kártyahely vezetősínjébe és tolja be ütközésig. A homloklapot enyhén megnyomva az opcionális kártyát nyomja be a helyére. Csavarozza vissza az elektronika árnyékolásának sorkapcsát. Ha az elektronika árnyékolását nem lehet visszakötni, az opcionális kártya nincs jól a helyére benyomva. Helyezze vissza a borítólemezt. Közvetlenül az optikai kábel csatlakozójának bedugaszolása előtt távolítsa el az optikai adó és vevő védősapkáját. Az alkalmazásra kerülő optikai csatlakozó fajtájától függően előfordulhat, hogy a borítólemezt nem lehet visszaszerelni. A készülék védettségét a borítólemez hiánya nem befolyásolja. A DFI opcionális kártya beépítése ezzel befejeződött. A nem használt optikai kábelcsatlakozókat védőkupakkal pormentesen le kell zárni! SEW-EURODRIVE GmbH & Co P.O. Box 303 D-766 Bruchsal Tel. (+9 75) 75-0 Fax (+ 9 75) Telex

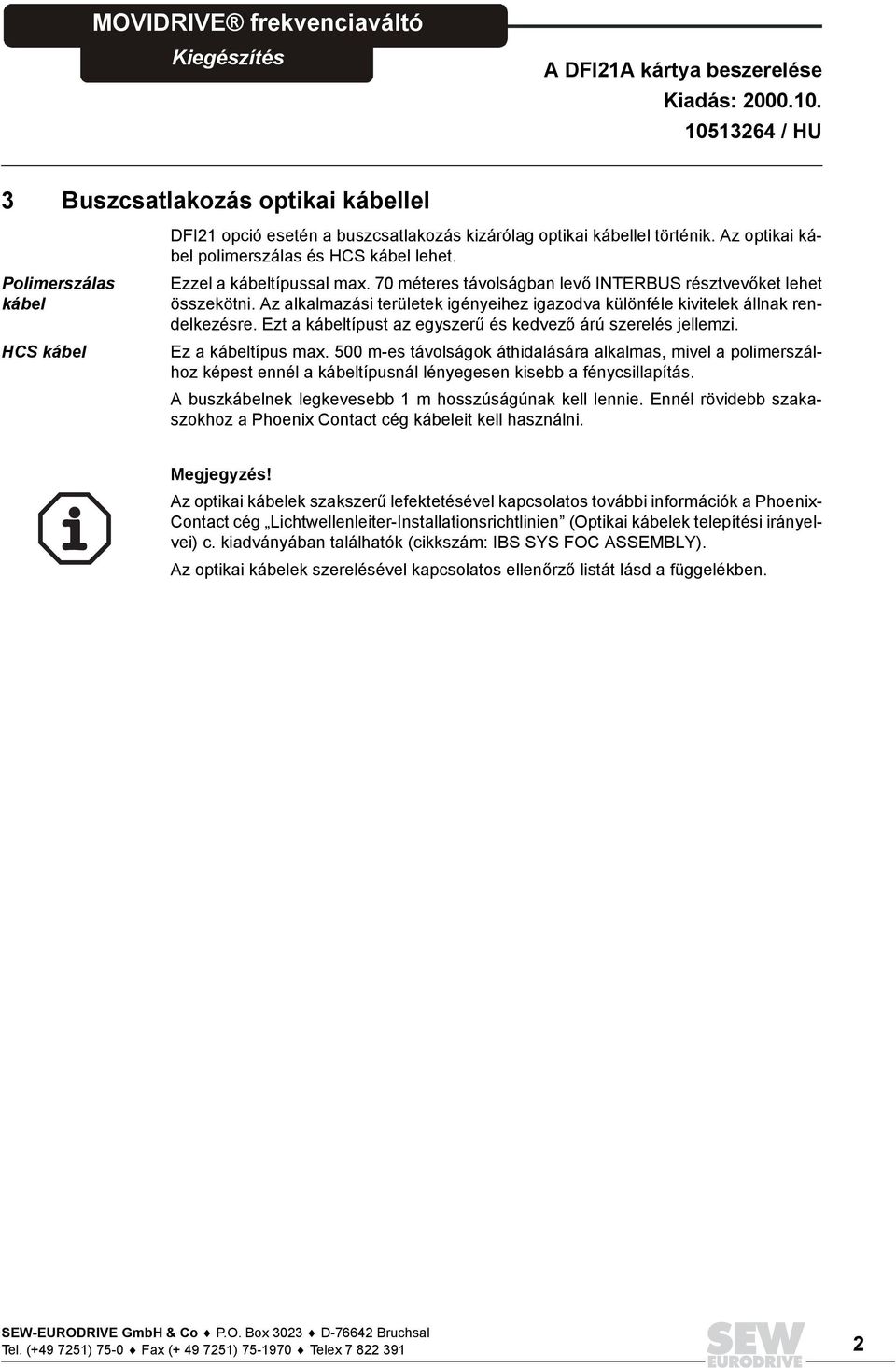

2 A DFIA kártya beszerelése Kiadás: / HU 3 Buszcsatlakozás optikai kábellel Polimerszálas kábel HCS kábel DFI opció esetén a buszcsatlakozás kizárólag optikai kábellel történik. Az optikai kábel polimerszálas és HCS kábel lehet. Ezzel a kábeltípussal max. 70 méteres távolságban levő INTERBUS résztvevőket lehet összekötni. Az alkalmazási területek igényeihez igazodva különféle kivitelek állnak rendelkezésre. Ezt a kábeltípust az egyszerű és kedvező árú szerelés jellemzi. Ez a kábeltípus max. 500 m-es távolságok áthidalására alkalmas, mivel a polimerszálhoz képest ennél a kábeltípusnál lényegesen kisebb a fénycsillapítás. A buszkábelnek legkevesebb m hosszúságúnak kell lennie. Ennél rövidebb szakaszokhoz a Phoenix Contact cég kábeleit kell használni. Megjegyzés! Az optikai kábelek szakszerű lefektetésével kapcsolatos további információk a Phoenix- Contact cég Lichtwellenleiter-Installationsrichtlinien (Optikai kábelek telepítési irányelvei) c. kiadványában találhatók (cikkszám: IBS SYS FOC ASSEMBLY). Az optikai kábelek szerelésével kapcsolatos ellenőrző listát lásd a függelékben. SEW-EURODRIVE GmbH & Co P.O. Box 303 D-766 Bruchsal Tel. (+9 75) 75-0 Fax (+ 9 75) Telex

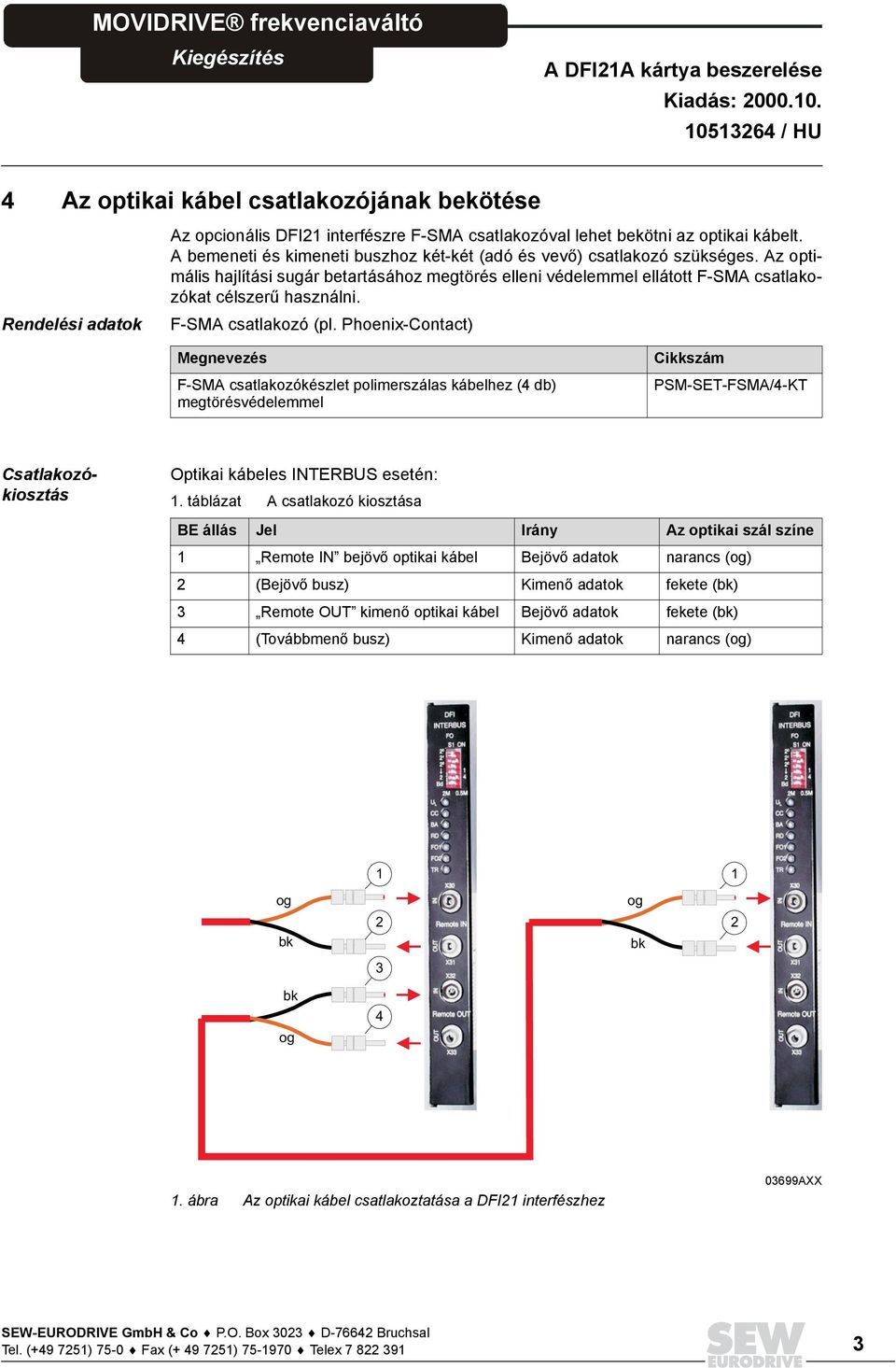

3 A DFIA kártya beszerelése Kiadás: / HU Az optikai kábel csatlakozójának bekötése Rendelési adatok Az opcionális DFI interfészre F-SMA csatlakozóval lehet bekötni az optikai kábelt. A bemeneti és kimeneti buszhoz két-két (adó és vevő) csatlakozó szükséges. Az optimális hajlítási sugár betartásához megtörés elleni védelemmel ellátott F-SMA csatlakozókat célszerű használni. F-SMA csatlakozó (pl. Phoenix-Contact) Megnevezés F-SMA csatlakozókészlet polimerszálas kábelhez ( db) megtörésvédelemmel Cikkszám PSM-SET-FSMA/-KT Csatlakozókiosztás Optikai kábeles INTERBUS esetén:. táblázat A csatlakozó kiosztása BE állás Jel Irány Az optikai szál színe Remote IN bejövő optikai kábel Bejövő adatok narancs (og) (Bejövő busz) Kimenő adatok fekete (bk) 3 Remote OUT kimenő optikai kábel Bejövő adatok fekete (bk) (Továbbmenő busz) Kimenő adatok narancs (og) og bk og bk 3 bk og. ábra Az optikai kábel csatlakoztatása a DFI interfészhez 03699AXX SEW-EURODRIVE GmbH & Co P.O. Box 303 D-766 Bruchsal Tel. (+9 75) 75-0 Fax (+ 9 75) Telex

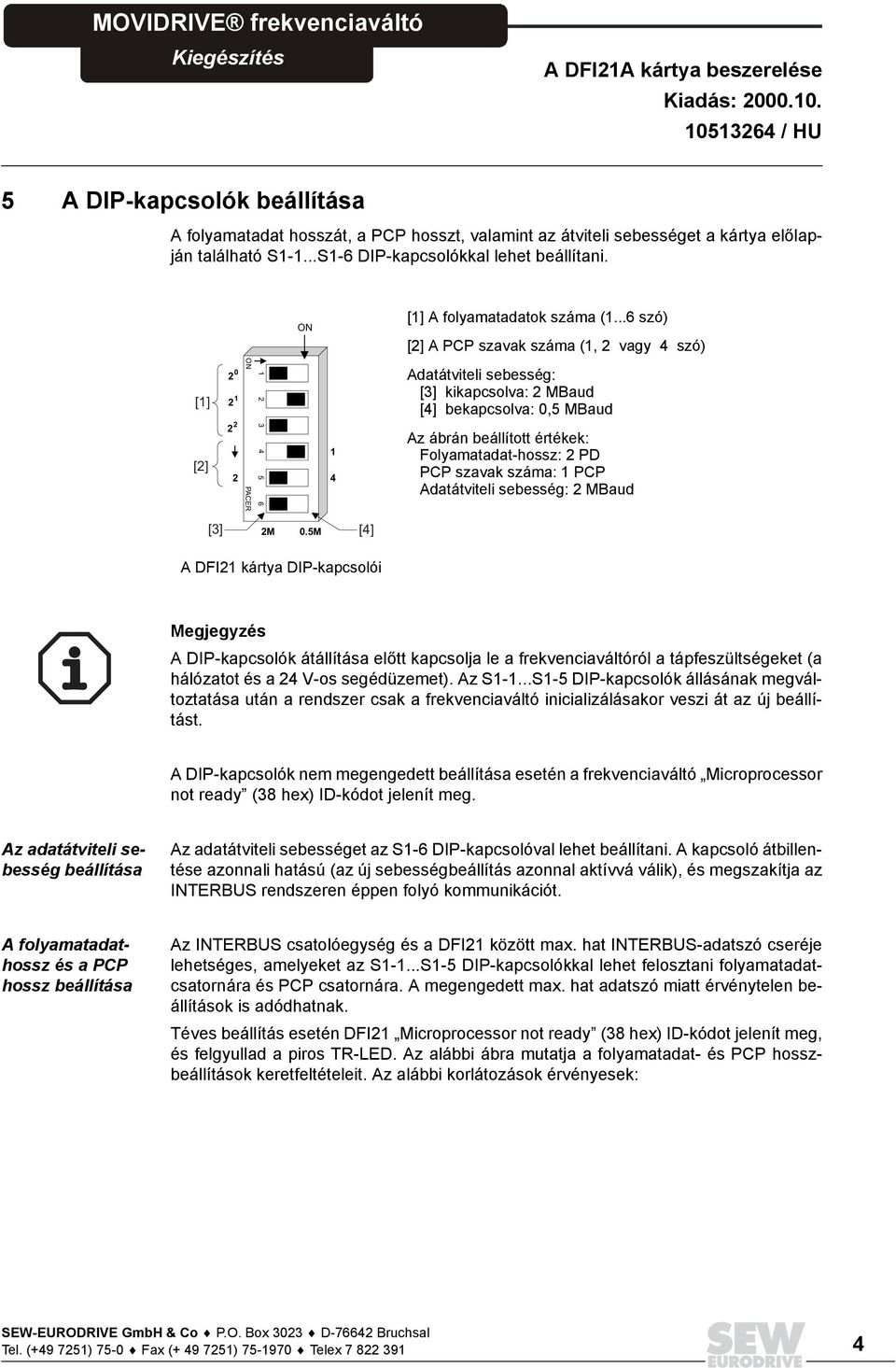

4 A DFIA kártya beszerelése Kiadás: / HU 5 A DIP-kapcsolók beállítása A folyamatadat hosszát, a PCP hosszt, valamint az átviteli sebességet a kártya előlapján található S-...S-6 DIP-kapcsolókkal lehet beállítani. [] A folyamatadatok száma (...6 szó) [] A PCP szavak száma (, vagy szó) [] [] 0 3 Adatátviteli sebesség: [3] kikapcsolva: MBaud [] bekapcsolva: 0,5 MBaud Az ábrán beállított értékek: Folyamatadat-hossz: PD PCP szavak száma: PCP Adatátviteli sebesség: MBaud [3] [] M A DFI kártya DIP-kapcsolói Megjegyzés A DIP-kapcsolók átállítása előtt kapcsolja le a frekvenciaváltóról a tápfeszültségeket (a hálózatot és a V-os segédüzemet). Az S-...S-5 DIP-kapcsolók állásának megváltoztatása után a rendszer csak a frekvenciaváltó inicializálásakor veszi át az új beállítást. A DIP-kapcsolók nem megengedett beállítása esetén a frekvenciaváltó Microprocessor not ready (38 hex) ID-kódot jelenít meg. Az adatátviteli sebesség beállítása Az adatátviteli sebességet az S-6 DIP-kapcsolóval lehet beállítani. A kapcsoló átbillentése azonnali hatású (az új sebességbeállítás azonnal aktívvá válik), és megszakítja az INTERBUS rendszeren éppen folyó kommunikációt. A folyamatadathossz és a PCP hossz beállítása Az INTERBUS csatolóegység és a DFI között max. hat INTERBUS-adatszó cseréje lehetséges, amelyeket az S-...S-5 DIP-kapcsolókkal lehet felosztani folyamatadatcsatornára és PCP csatornára. A megengedett max. hat adatszó miatt érvénytelen beállítások is adódhatnak. Téves beállítás esetén DFI Microprocessor not ready (38 hex) ID-kódot jelenít meg, és felgyullad a piros -LED. Az alábbi ábra mutatja a folyamatadat- és PCP hosszbeállítások keretfeltételeit. Az alábbi korlátozások érvényesek: SEW-EURODRIVE GmbH & Co P.O. Box 303 D-766 Bruchsal Tel. (+9 75) 75-0 Fax (+ 9 75) Telex

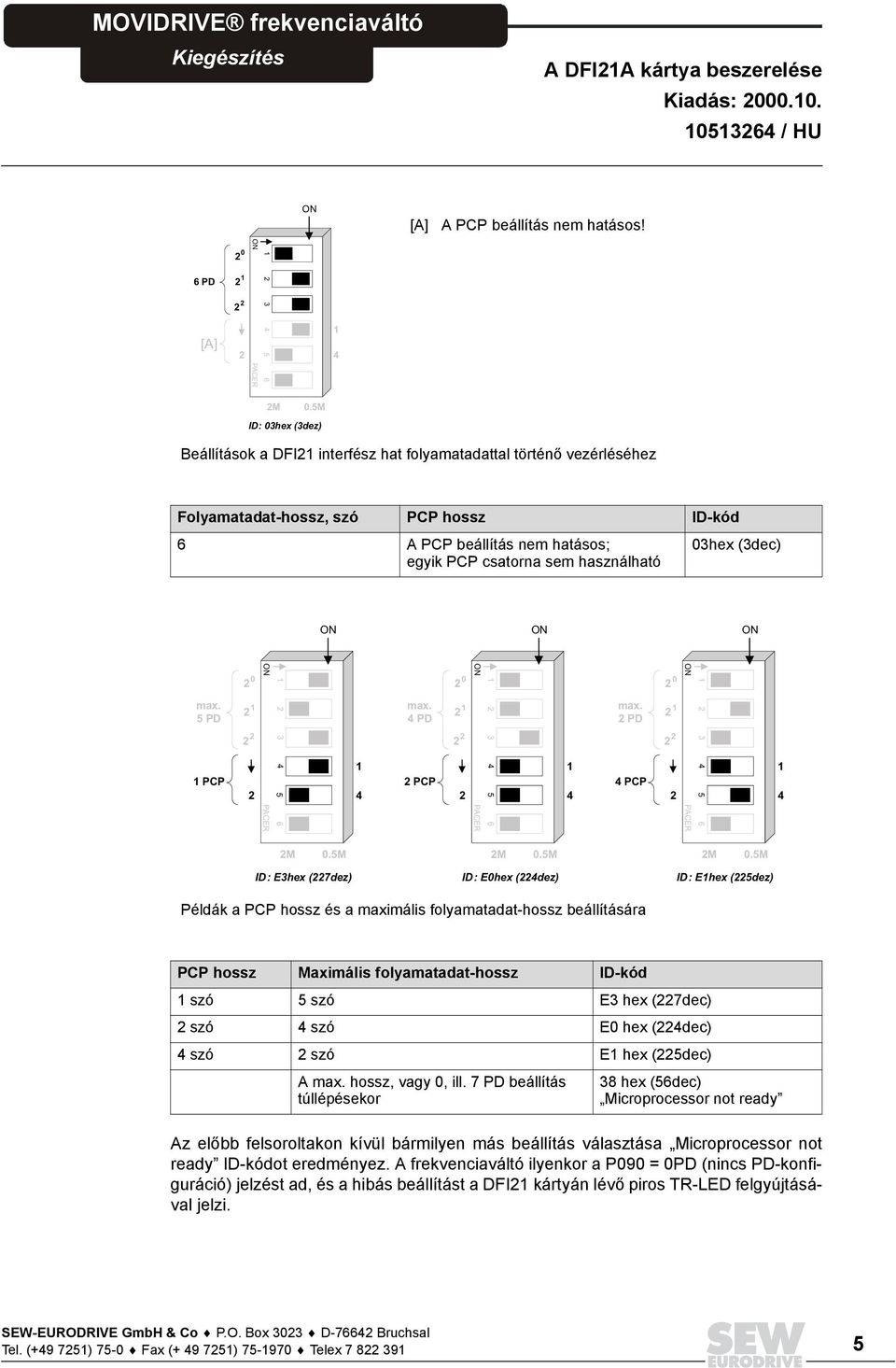

5 A DFIA kártya beszerelése Kiadás: / HU [A] A PCP beállítás nem hatásos! 6PD [A] 0 3 M ID: 03hex (3dez) Beállítások a DFI interfész hat folyamatadattal történő vezérléséhez Folyamatadat-hossz, szó PCP hossz ID-kód 6 A PCP beállítás nem hatásos; egyik PCP csatorna sem használható 03hex (3dec) max. 5PD PCP 0 3 max. PD PCP 0 3 max. PD PCP 0 3 M M M ID: E3hex (7dez) ID: E0hex (dez) ID: Ehex (5dez) Példák a PCP hossz és a maximális folyamatadat-hossz beállítására PCP hossz Maximális folyamatadat-hossz ID-kód szó 5 szó E3 hex (7dec) szó szó E0 hex (dec) szó szó E hex (5dec) A max. hossz, vagy 0, ill. 7 PD beállítás túllépésekor 38 hex (56dec) Microprocessor not ready Az előbb felsoroltakon kívül bármilyen más beállítás választása Microprocessor not ready ID-kódot eredményez. A frekvenciaváltó ilyenkor a P090 = 0PD (nincs PD-konfiguráció) jelzést ad, és a hibás beállítást a DFI kártyán lévő piros -LED felgyújtásával jelzi. SEW-EURODRIVE GmbH & Co P.O. Box 303 D-766 Bruchsal Tel. (+9 75) 75-0 Fax (+ 9 75) Telex

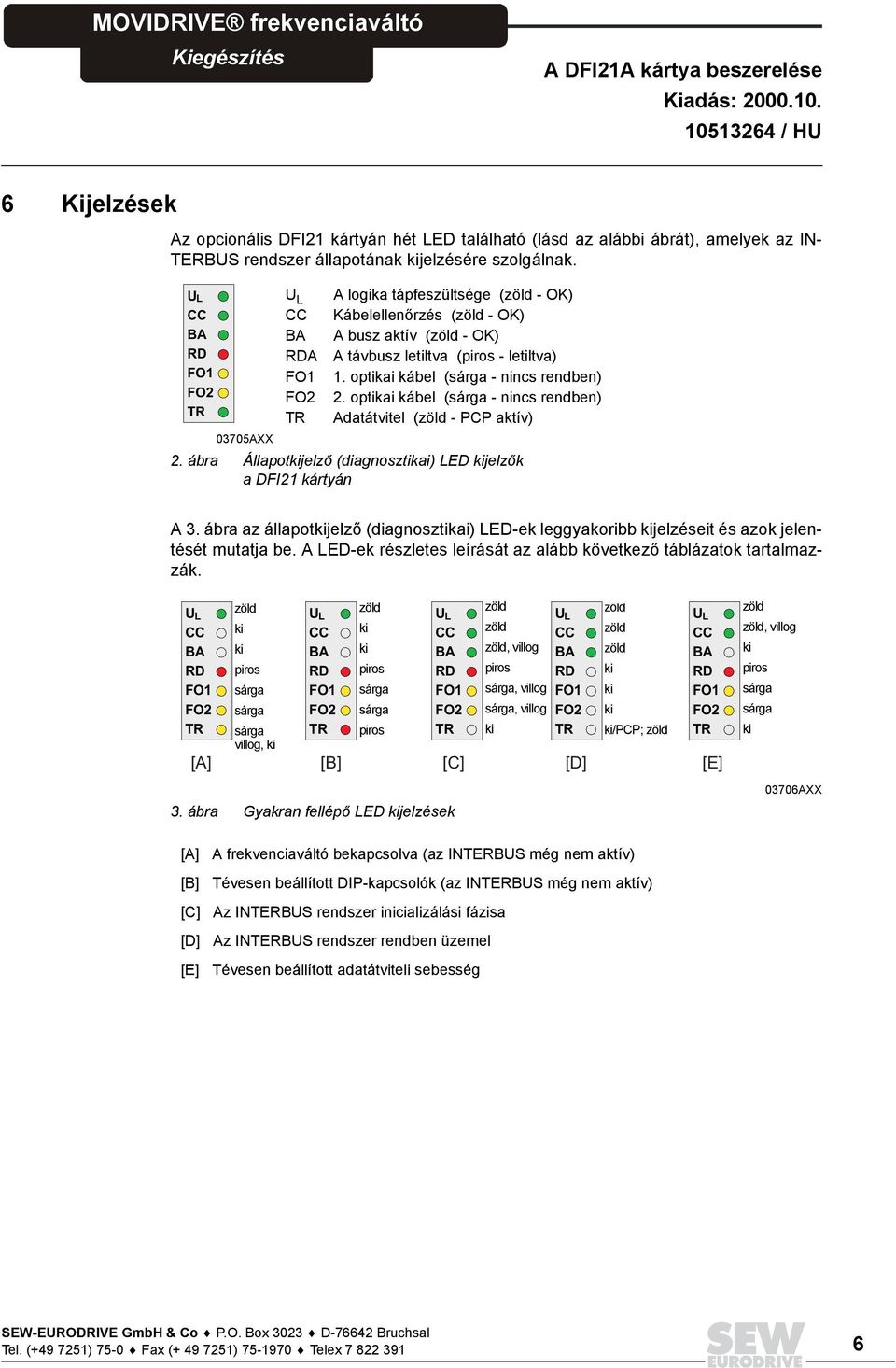

6 A DFIA kártya beszerelése Kiadás: / HU 6 Kijelzések Az opcionális DFI kártyán hét LED található (lásd az alábbi ábrát), amelyek az IN- TERBUS rendszer állapotának kijelzésére szolgálnak AXX A A logika tápfeszültsége (zöld - OK) Kábelellenőrzés (zöld - OK) A busz aktív (zöld - OK) A távbusz letiltva (piros - letiltva). optikai kábel (sárga - nincs rendben). optikai kábel (sárga - nincs rendben) Adatátvitel (zöld - PCP aktív). ábra Állapotkijelző (diagnosztikai) LED kijelzők a DFI kártyán A 3. ábra az állapotkijelző (diagnosztikai) LED-ek leggyakoribb kijelzéseit és azok jelentését mutatja be. A LED-ek részletes leírását az alább következő táblázatok tartalmazzák. flash, off villog, ki 3. ábra Gyakran fellépő LED kijelzések zöld gn zöld, gn blink villog sárga, ye blinkvillog sárga, ye blinkvillog ki/pcp; off / PCP: [A] [B] [C] [D] [E] zöld gn zöld, gn flash villog 03706AXX [A] A frekvenciaváltó bekapcsolva (az INTERBUS még nem aktív) [B] Tévesen beállított DIP-kapcsolók (az INTERBUS még nem aktív) [C] Az INTERBUS rendszer inicializálási fázisa [D] Az INTERBUS rendszer rendben üzemel [E] Tévesen beállított adatátviteli sebesség SEW-EURODRIVE GmbH & Co P.O. Box 303 D-766 Bruchsal Tel. (+9 75) 75-0 Fax (+ 9 75) Telex
