1 VARIMOT robbanásbiztos állítóművek és tartozékai Kiadás: Üzemeltetési utasítás / HU

2 SEW-EURODRIVE

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók Biztonsági tudnivalók a VARIMOT alkalmazásakor Robbanásbiztos kivitelű VARIMOT felépítése A készülék felépítése Típusmegjelölés Ráépítési változatok áttekintése Telepítés G kategóriájú VARIMOT G és 3D kategóriájú VARIMOT Megengedett keresztirányú erők, hajtómű nélkül Mielőtt megkezdené a munkát Előkészületek Telepítés Tömör tengelyes hajtómű I 0 5 Üzembe helyezés Kiegészítő felszerelések szerelése és beállítása Ellenőrzés / karbantartás Ellenőrzési és karbantartási időközök Mielőtt megkezdené a munkát A VARIMOT ellenőrzési és karbantartási munkái üzemóránként, de legalább félévenként Az ellenőrző / karbantartási munkák befejezése Üzemeltetés és szerviz A VARIMOT állítómű üzemzavarai WEXA/WEX fordulatszám-figyelő Megfelelőségi nyilatkozat G kategóriájú VARIMOT sorozatú állítóművek G és 3D kategóriájú VARIMOT sorozatú állítóművek Index Módosítási index Szószedet Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékok 3

4 1 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az alábbi biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Sérülés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a hajtómű és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Fontos robbanásvédelmi utasítások. Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges garanciaigények teljesítésének feltétele. Ezért először olvassa el az üzemeltetési utasítást, mielőtt megkezdené a munkát a hajtással! Az üzemeltetési utasítás fontos szervizinformációkat tartalmaz, ezért azt a készülék közelében kell tartani. Használaton kívül helyezés, megsemmisítés Ezen termék összetevői: vas, alumínium, réz műanyag, elektronikai alkatrészek. Az összetevők ártalmatlanítását az érvényes előírásoknak megfelelően kell elvégezni. 4 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

5 Biztonsági tudnivalók a VARIMOT alkalmazásakor 2 2 Biztonsági tudnivalók 2.1 Biztonsági tudnivalók a VARIMOT alkalmazásakor Az itt leírt biztonsági utasítások elsősorban az állítóművek alkalmazására vonatkoznak. Kérjük, hogy állítóműves motorok alkalmazásakor tartsa be a hajtóműre és a motorra vonatkozó, a megfelelő üzemeltetési utasításban megadott biztonsági utasításokat is. Kérjük, az ezen üzemeltetési utasítás egyes fejezeteiben ismertetett kiegészítő biztonsági tudnivalókat is vegye figyelembe. Robbanásképes gázelegyek vagy porkoncentrációk elektromos gépek forró, feszültség alatt álló és mozgó alkatrészeivel kapcsolatba kerülve súlyos vagy halálos sérüléseket okozhatnak. Szerelés, csatlakoztatás, üzembe helyezés valamint karbantartási és javítási munkálatok a VARIMOT állítóművön és az elektromos kiegészítő felszereléseken csak arra szakképzett személyek által végezhetők a következők figyelembe vételével: ezen utasítás az állítóművön/állítóműves motoron elhelyezett figyelmeztető és biztonsági táblák utasításai minden egyéb, a hajtáshoz tartozó tervezési dokumentum, üzembe helyezési utasítás és kapcsolási rajz a berendezésre vonatkozó rendelkezések és követelmények a mindenkor érvényes országos és helyi robbanásvédelmi, biztonsági és balesetvédelmi előírások. Rendeltetésszerű használat Az állítómű/állítóműves motor ipari berendezéshez készül és azt csak az SEW- EURODRIVE műszaki leírásában meghatározott módon és az adattáblán lévő adatok figyelembe vételével használható. A készülékek megfelelnek az érvényes szabványoknak és előírásoknak, és kielégítik a 94/9/EG számú EU-irányelv követelményeit. A VARIMOT-hoz kapcsolt hajtómotort nem szabad frekvenciaváltóval üzemeltetni. Feltétlenül tartsa be az összes előírást! Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 5

6 2 Biztonsági tudnivalók a VARIMOT alkalmazásakor Kiegészítő felszerelések A kiegészítő felszerelések megfelelnek az alábbi érvényes szabványoknak és előírásoknak: EN EN "d" gyújtásvédelmi fokozat EN "e" gyújtásvédelmi fokozat EN "i" önbiztos kivitel EN / EN "Elektromos üzemi berendezések éghető por környezetében történő alkalmazáshoz" Elektromos működtetésű kiegészítő berendezések csatlakoztatásakor az általánosan érvényes telepítési előírásokon túlmenően vegye figyelembe a következő EleXV 1 (vagy egyéb nemzeti előírások) szerinti rendelkezéseket: EN "Elektromos berendezések robbanásveszélyes környezetben" EN "Elektromos üzemi berendezések éghető por környezetében történő alkalmazáshoz" DIN VDE "Elektromos berendezések üzeme" vagy más nemzeti előírások DIN VDE 0100 "Erősáramú berendezések létesítése 1000 V-ig" vagy más nemzeti előírások a berendezésre vonatkozó rendelkezések A műszaki adatok, valamint a helyszíni megengedett feltételekre vonatkozó adatok az adattáblán és ebben az üzemeltetési utasításban találhatók meg. Ezeket az adatokat feltétlenül figyelembe kell venni! 6 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

7 A készülék felépítése 3 3 Robbanásbiztos kivitelű VARIMOT felépítése 3.1 A készülék felépítése [1] [9] [3] [8] [7] [10] [6] [5] [4] 1. ábra: Robbanásbiztos kivitelű VARIMOT felépítése 52018AXX [1] komplett hajtott tengely [7] tűcsapágy [3] lap [8] ház menetes furattal [4] állítólap [9] komplett csőtengely [5] házfedél [10] dörzsgyűrű [6] hajtótárcsa 3.2 Típusmegjelölés Példa DF 26B WEX II2G edt 90L 4 TF hőmérsékletérzékelő motor pólusszáma motor építési nagyság motor-típussorozat robbanásbiztos kivitel ATEX 100a szerint fordulatszám-figyelő VARIMOT állítómű, építési nagyság B jelöli a nedves kivitelt VARIMOT állítómű, gyártási sorozat, peremes kivitel Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 7

8 3 Ráépítési változatok áttekintése 3.3 Ráépítési változatok áttekintése [2] [3] [1] [5] [4] 2. ábra: Ráépítési változat áttekintése 52019AXX [1] állítóberendezés szabad tengelyvéggel, NV [2] állítóberendezés kézikerékkel és állásjelzővel, HS [3] állítóberendezés kézikerékkel (standard kivitel) [4] kijelzőskála [5] feszültségimpulzus adó, IGEX 8 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

9 2G kategóriájú VARIMOT 4 4 Telepítés Az állítómű telepítésekor feltétlenül vegye figyelembe a biztonsági tudnivalókat (ld. a "Biztonsági tudnivalók" c. fejezetet)! 4.1 2G kategóriájú VARIMOT Általános tudnivalók A robbanásbiztos kivitelű VARIMOT D/DF és VARIMOT D/DF 16-46B sorozatú SEW-EURODRIVE állítóművek megfelelnek a II. készülékcsoport, 2G kategória (robbanásveszélyes gázatmoszféra) gyártási előírásainak. Az 1. és 2. zónán belüli alkalmazásra készülnek. A VARIMOT sorozatú robbanásbiztos SEW-EURODRIVE állítóműveik gyárilag egy, a feszültségimpulzus-adó felszereléséhez szükséges menetes furattal készülnek. "X" jel Ha a megfelelőségi vagy az EU-típusengedélyezési igazolás száma után "X" jel áll, akkor az az állítóművek biztonságos használatára vonatkozó különleges feltételekre utal ebben az igazolásban. Hőmérsékletosztály Környezeti hőmérséklet Kihajtási teljesítmény és nyomaték Fordulatszámfigyelö A 2G kategóriájú (robbanásveszélyes gázatmoszféra) VARIMOT állítóművek a T3 hőmérsékletosztályra vannak engedélyezve. Az állítómű hőmérsékletosztálya az adattábláról olvasható le. A VARIMOT állítóműveket csak -20 C C közötti környezeti hőmérsékleten szabad használni. Biztosítani kell a kihajtási teljesítmény ill. nyomaték névleges értékének betartását. A 2G kategóriájú VARIMOT állítóműveket csak működőképes fordulatszám-figyelö szabad üzembe helyezni. A fordulatszám-figyelő helyesen legyen felszerelve és beállítva (ld. az "Üzembe helyezés" fejezet Fordulatszám-ellenőrzés részét). Üzembe helyezés előtt ellenőrizze a fordulatszám-figyelö hatásosságát! Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 9

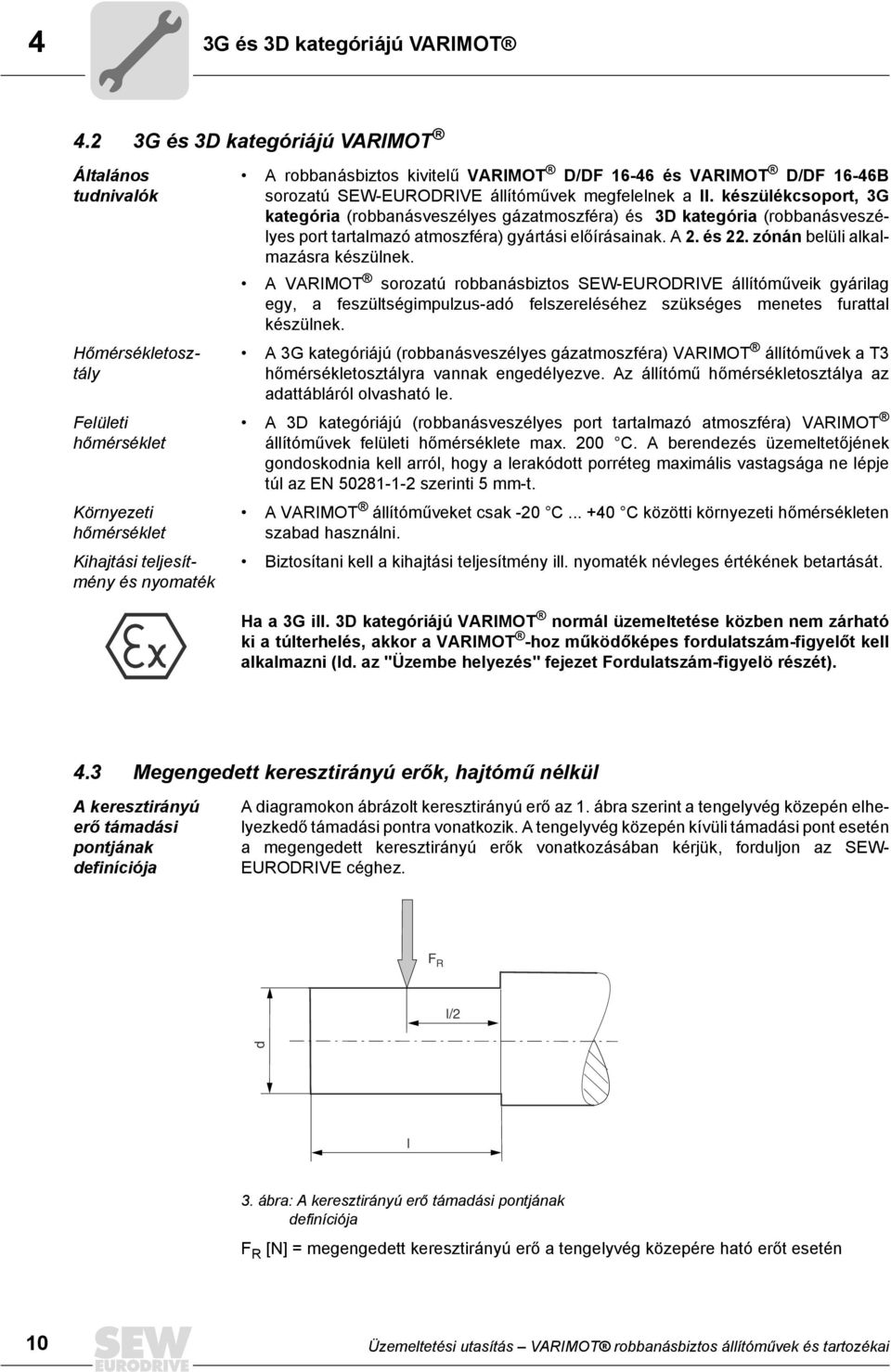

10 4 3G és 3D kategóriájú VARIMOT 4.2 3G és 3D kategóriájú VARIMOT Általános tudnivalók Hőmérsékletosztály Felületi hőmérséklet Környezeti hőmérséklet Kihajtási teljesítmény és nyomaték A robbanásbiztos kivitelű VARIMOT D/DF és VARIMOT D/DF 16-46B sorozatú SEW-EURODRIVE állítóművek megfelelnek a II. készülékcsoport, 3G kategória (robbanásveszélyes gázatmoszféra) és 3D kategória (robbanásveszélyes port tartalmazó atmoszféra) gyártási előírásainak. A 2. és 22. zónán belüli alkalmazásra készülnek. A VARIMOT sorozatú robbanásbiztos SEW-EURODRIVE állítóműveik gyárilag egy, a feszültségimpulzus-adó felszereléséhez szükséges menetes furattal készülnek. A 3G kategóriájú (robbanásveszélyes gázatmoszféra) VARIMOT állítóművek a T3 hőmérsékletosztályra vannak engedélyezve. Az állítómű hőmérsékletosztálya az adattábláról olvasható le. A 3D kategóriájú (robbanásveszélyes port tartalmazó atmoszféra) VARIMOT állítóművek felületi hőmérséklete max. 200 C. A berendezés üzemeltetőjének gondoskodnia kell arról, hogy a lerakódott porréteg maximális vastagsága ne lépje túl az EN szerinti 5 mm-t. A VARIMOT állítóműveket csak -20 C C közötti környezeti hőmérsékleten szabad használni. Biztosítani kell a kihajtási teljesítmény ill. nyomaték névleges értékének betartását. Ha a 3G ill. 3D kategóriájú VARIMOT normál üzemeltetése közben nem zárható ki a túlterhelés, akkor a VARIMOT -hoz működőképes fordulatszám-figyelőt kell alkalmazni (ld. az "Üzembe helyezés" fejezet Fordulatszám-figyelö részét). 4.3 Megengedett keresztirányú erők, hajtómű nélkül A keresztirányú erő támadási pontjának definíciója A diagramokon ábrázolt keresztirányú erő az 1. ábra szerint a tengelyvég közepén elhelyezkedő támadási pontra vonatkozik. A tengelyvég közepén kívüli támadási pont esetén a megengedett keresztirányú erők vonatkozásában kérjük, forduljon az SEW- EURODRIVE céghez. F R l/2 d l 3. ábra: A keresztirányú erő támadási pontjának definíciója F R [N] = megengedett keresztirányú erő a tengelyvég közepére ható erőt esetén 10 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

11 Megengedett keresztirányú erők, hajtómű nélkül 4 F R [N] VARIMOT D DT71D4 DT80K4 DT80N n [1/min] 51908AXX F R [N] 4000 VARIMOT D DV100M4 DT90L4 DT90S n [1/min] 51909AXX Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 11

12 4 Megengedett keresztirányú erők, hajtómű nélkül F R [N] 6000 VARIMOT D DV100L4 DV112M4 DV132S n [1/min] 51911AXX F R [N] VARIMOT D DV132M4 DV132ML4 DV160M n [1/min] 51912AXX 12 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

13 Mielőtt megkezdené a munkát Mielőtt megkezdené a munkát A hajtást csak akkor szabad szerelni, ha a hajtás adattábláján feltüntetett adatok megegyeznek a helyszín megengedett robbanásveszélyes környezetével (készülékcsoport, kategória, zóna, hőmérsékletosztály ill. maximális felületi hőmérséklet), a hajtás adattábláján feltüntetett adatok megegyeznek a hálózati feszültséggel, a hajtás sértetlen (nincsenek szállítási vagy tárolási sérülések), biztosítva van az alábbi feltételek teljesülése: a környezeti hőmérséklet -20 C és +40 C között van, nincsenek olajok, savak, gázok, gőzök, sugárzások, robbanóképes légkör stb., a védettséget ellenőrizték. 4.5 Előkészületek Állítómű A hajtótengelyeket és peremfelületeket alaposan meg kell tisztítani a korrózióvédő anyagoktól, szennyeződésektől stb. (használjon szaküzletben forgalmazott oldószert). Ne engedje, hogy oldószer jusson a tengelytömítő gyűrűk tömítőajkára, mert károsodhat a tömítés! Egy évnél hosszabb tárolási idő esetén rövidül a csapágyak zsírozási időszaka. Gördülőcsapágyzsír Hajtóműgördülőcsapágy Környezeti hőmérséklet Bázis Eredeti feltöltés Gyártó -20 C C szintetikus Mobiltemp SHC 100 Mobil Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 13

14 4 Telepítés 4.6 Telepítés Az állítóműves motort csak sík, rázkódástól és vetemedéstől mentes alépítményre szabad telepíteni / felszerelni. Ennek során nem szabad a ház talpait és a szerelőperemet ne feszítse meg egymáshoz képest. 1 A HS kivitelű (kézikerék állásjelzővel) VARIMOT -ot úgy kell telepíteni, hogy az állítóorsó vízszintesen legyen, mert különben az állásjelző nem működik. A légtelenítő szelepeknek hozzáférhetőeknek kell lenniük! A legmélyebben lévő kondenzvíz-furat műanyag dugóját üzemeltetés előtt el kell távolítani (korrózióveszély!) Gondosan igazítsa be az állítóművet, hogy a hajtótengelyek ne terhelődjenek a megengedettnél nagyobb mértékben (vegye figyelembe a megengedett kereszt- és tengelyirányú erőket!). Ne engedje, hogy lökés vagy ütés érje a tengelyvéget. Ügyeljen a hűtőlevegő akadálytalan áramlására, más készülék felmelegedett levegőjét ne szívhassa be a készülék. A hűtőlevegő hőmérséklete nem lehet magasabb 40 C-nál. Telepítés nedves helyiségben vagy a szabadban Nedves helyiségben vagy a szabadban való alkalmazásra korróziógátló kivitelben (B kivitel) szállítjuk a VARIMOT -hajtóművet. A festés esetleges sérüléseit (pl. a légtelenítő szelepnél) ki kell javítani. Kábelbevezetés, kábeltömszelence Kiszállítási állapotban minden kábelbevezetés ATEX típusengedélyű záródugóval van ellátva. A helyes kábelbevezetés létrehozásához a záródugókat ATEX típusengedélyű húzásmentesítős kábeltömszelencékre kell kicserélni. A kábeltömszelencét az alkalmazott kábel külső átmérőjének megfelelően kell megválasztani. A nem szükséges kábelbevezetéseket a telepítés befejeztével ATEX típusengedélyű záródugóval kell lezárni. A kábeltömszelencéket és a vakdugók meneteit kenje be tömítőmasszával és húzza meg jól - azután még egyszer kenje be. A kábelbevezetést jól tömítse. A kapocsdoboz és a kapocsdobozfedél tömítőfelületét visszaszerelés előtt jól tisztítsa meg. Az elöregedett tömítéseket cserélje ki! A hajtómű festése Ha a hajtóművet újrafesti vagy részben átfesti, ügyeljen arra, hogy a légtelenítő szelep és a tengelytömítő gyűrűk gondosan le legyenek ragasztva. A festés befejezése után távolítsa el a ragasztószalagot. 1 Peremes rögzítés esetén maximálisan megengedett síkhiba (irányértékek a DIN ISO 1101 szabvány szerint): mm-es perem esetén a hiba max. 0,2...0,5 mm lehet 14 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

15 Telepítés 4 Szükséges szerszámok / segédeszközök villáskulcskészlet, felhúzókészülék, szükség esetén kiegyenlítő elemek (alátétek, távtartó gyűrűk), rögzítőanyag a hajtott elemekhez. Szerelési tűrések Tengelyvég Átmérő tűrése a DIN 748 szerint ISO k6, d 1 50 mm-es tömör tengelyeknél ISO k7, d 1 > 50 mm-es tömör tengelyeknél Központosító furat a DIN 332 szerint, DR.. alak Perem Központosító perem tűrése a DIN szerint ISO j6, b mm esetén ISO h6, b 1 >230 mm esetén Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 15

16 4 Tömör tengelyes hajtómű 4.7 Tömör tengelyes hajtómű Kizárólag ATEX-engedélyes hajtó és hajtott elemeket szabad felhasználni. Hajtó és hajtott elemek szerelése A következő ábra az állítómű- vagy motortengely végére felszerelendő tengelykapcsoló vagy agy szerelésére szolgáló felhúzókészülékre mutat egy példát. Egyes esetekben nincs szükség a felhúzókészüléken lévő axiális csapágyra. [1] [2] [3] 4. ábra: Példa felhúzókészülékre 52020AXX [1] hajtómű-tengelyvég [2] axiális csapágy [3] tengelykapcsoló-agy Az alábbi ábra a fogas- vagy lánckerék helyes szerelési helyzetét (B) mutatja a megengedettnél nagyobb keresztirányú erők elkerülésére. [1] [1] 5. ábra: Fogas- vagy lánckerék helyes szerelési helyzete A kedvezőtlen [1] agy B helyes 52021AXX Csak felhúzó készülékkel szabad a hajtó és a hajtott elemeket felszerelni (ld. a 03371BXX ábrát). A felhelyezéshez használja a tengely végén található menetes központosító furatot. A felhelyezett átviteli elemeket ki kell egyensúlyozni, meg nem engedett sugár- vagy tengelyirányú erők nem léphetnek fel (ld BXX / a megengedett értékeket ld. a "Hajtóműves motorok" katalógusban). A szíjtárcsákat, tengelykapcsolókat, fogaskerekeket stb. nem szabad kalapácsütéssel a tengelyvégre felhúzni (a csapágyak, a ház és a tengely megsérülhetnek!). Szíjtárcsák esetében ügyelni kell a szíj helyes (gyártó előírása szerinti) megfeszítésére. 16 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

17 Tömör tengelyes hajtómű 4 Megkönnyíti a szerelést, ha előbb síkosító szerrel bekeni vagy rövid ideig előmelegíti ( C-ra) a hajtott elemet. Tengelykapcsolók szerelése A tengelykapcsolók szerelésénél a tengelykapcsoló-gyártó adatai szerint kiegyen lítendők: a) maximális és minimális távolság, b) tengelyeltolódás c) szögeltérés. a) b) c) 6. ábra: Távolság, eltolás és szögeltérés tengelykapcsoló-szerelésnél 03356AXX A hajtó és hajtott elemeket, mint pl. a szíjtárcsákat, tengelykapcsolókat stb. érintés ellen védő burkolattal kell lefedni! Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 17

18 5 I 0 Kiegészítő felszerelések szerelése és beállítása 5 Üzembe helyezés 5.1 Kiegészítő felszerelések szerelése és beállítása Fordulatszámfigyelö A 2G kategóriájú állítóművek üzemeltetése fordulatszám-figyelö nélkül nem megengedett! Sorozatkivitel A VARIMOT robbanásbiztos állítóműveknél sorozatkivitelben egy M14x1 menetes (VARIMOT D16/26, sorkapcsokkal a kapocsdobozban) ill. egy M18x1 menetes (VARIMOT D36/46, csatlakozódugós kivitel) furat van előkészítve az állítómű hajtóműházában feszültségimpulzus-adó rögzítése céljából. A fordulatszám-figyelőt és a feszültségimpulzus-adót a készülék üzemeltetőjének kell rendelkezésre bocsátania és beszerelnie. Kiegészítő kivitelek A fordulatszám-ellenőrzés következő kiegészítő kivitelei lehetségesek: 1. WEXA: Fordulatszám-figyelő (kiértékelő elektronikával együtt) IGEX feszültségimpulzusadóval és érintkezés nélküli, digitális fordulatszám-távkijelzővel. 2. WEX: Fordulatszám-figyelő (kiértékelő elektronikával együtt) IGEX feszültségimpulzusadóval. 3. IGEX: Ebben a kivitelben csak az IGEX feszültségimpulzus-adó van a szállítási készletben. A fordulatszám-figyelőt a készülék üzemeltetőjének kell rendelkezésre bocsátania és beszerelnie. Gyártóművi adatok WEXA/WEX/IGEX kivitelű feszültségimpulzus-adó a VARIMOT D16/26-hoz: Gyártó: Pepperl + Fuchs cég, Mannheim Típus: NJ2-11-N-G, a DIN szerint (NAMUR), 100 mm csatlakozókábel Ház: M14x1 ATEX igazolás száma: TÜV 99 ATEX 1471 WEXA/WEX/IGEX kivitelű feszültségimpulzus-adó a VARIMOT D36/46-hoz: Gyártó: Pepperl + Fuchs cég, Mannheim Típus: NJ5-18-N-V1 a DIN szerint (NAMUR), M12x1 csatlakozódugasz Ház: M18x1 ATEX igazolás száma: TÜV 99 ATEX Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

19 Kiegészítő felszerelések szerelése és beállítása I 0 5 WEXA/WEX kivitelű fordulatszám-figyelő adatai: Gyártó: Pepperl + Fuchs cég, Mannheim Típus: KFU8-UFC-Ex1.D Segédfeszültség DC V / AC V ATEX igazolás száma: TÜV 99 ATEX 1471 A továbbiakban ismertetett valamennyi szerelési és beállítási utasítás WEXA/ WEX kivitelű fordulatszám-figyelőre ill. feszültségimpulzus-adóra vonatkozik. Amennyiben a WEXA/WEX kivitel szállítási készletében lévő fordulatszám-figyelő ettől eltér, akkor azt a gyártó dokumentációja szerint kell felszerelni és üzembe helyezni. Ebben az esetben az "Eltérő fordulatszám-figyelők szerelése és beállítása" fejezetben (23. oldal) talál segítséget a kapcsolási fordulatszám ill. kapcsolási frekvencia megállapításához. Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 19

20 5 I 0 Kiegészítő felszerelések szerelése és beállítása WEXA/WEX fordulatszám-figyelő felszerelése és beállítása A fordulatszám-figyelőnek a robbanásveszélyes területen kívül kell lennie. 1. Kérjük, hogy a szerelés megkezdése előtt olvassa végig a fordulatszám-figyelő gyártójának kezelési utasítását! BU 2- BU 2- BN 1+ DF16 BN 1+ DF26 D16 D26 D/DF36 D/DF Ex 3~ L DC V AC V Arrêt OFF Aus Marche On Ein +24 V L1 L2 L3 N 0V 7. ábra: WEXA/WEX fordulatszám-figyelő bekötése 51597AXX [1] érzékelő + [14] indításáthidalás {3] érzékelő - [23] tápfeszültség 24 V DC, + [10] 1. jelfogó (közös csatlakozás) [24] tápfeszültség 24 V DC, - [11] 1. jelfogó (záró) [19] továbbkapcsoló kimenet + [12] 1. jelfogó (nyitó) [20] továbbkapcsoló kimenet - 2. A fordulatszám-figyelő alapbeállítását annak gyártójának kezelési utasítása és az 1. táblázat szerint végezze el. 20 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

21 Kiegészítő felszerelések szerelése és beállítása I 0 5 A fordulatszámfigyelő előlapja 50999AXX 8. ábra: WEXA/WEX kivitelű fordulatszám-figyelő A fordulatszám-figyelő előlapja: IN CHK 1 LED (sárga/piros) PWR LED (zöld) OUT 1 LED (sárga) OUT 2 LED (sárga) OUT 3 LED (sárga) RS 232 Kijelző bejövő impulzusok (sárga ütemes villogás), bemeneti zavar (piros villogás) és készülékhiba (folyamatos piros) kijelzése a tápfeszültség kijelzésére 1. jelfogó aktív kijelzéséhez 2. jelfogó aktív kijelzéséhez tranzisztor aktív kijelzéséhez soros RS 232-interfész PC csatlakoztatására az UFC paraméterezéséhez és diagnosztikájához PACTware-rel egyetlen kijelző a mérési értékek és a zavarok, valamint a paraméterezési mód kijelzéséhez Az indításáthidalás időtartama a 3 másodpercet nem haladhatja meg. Ezt a beállítást minden esetben gondosan el kell végezni, befejezésül pedig méréssel kell ellenőrizni! Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 21

22 5 I 0 Kiegészítő felszerelések szerelése és beállítása Állítóműtípus Motor pólusszáma A kapcsolási frekvencia beállítása paraméterrel Motorfrekvencia Kapcsolási fordulatszám Kapcsolási frekvencia [Hz] [1/min] [Hz] Impulzus fordulatonként D / DF16D / DF16B D / DF26D / DF26B D / DF36D / DF36B D / DF46D / DF46B Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

23 Kiegészítő felszerelések szerelése és beállítása I 0 5 Eltérő fordulatszám-figyelők felszerelése és beállítása Más fordulatszám-figyelő használata esetén annak rendelkeznie kell önbiztosított érzékelőbemenettel (jelzőszín: kék) a DIN szerinti érzékelők (NAMUR) kiértékeléséhez, és ezen érzékelők robbanásveszélyes környezetben való működtetéséhez engedélyezve kell lennie. A feszültségimpulzus-adó (érzékelő) általában rendelkezik egy kék csatlakozókábellel és meg kell felelnie a DIN (NAMUR) szabványnak. A hozzá tartozó típus-engedélyezési szám magán a feszültségimpulzus-adón vagy a csatlakozókábelen található. Ha az állítómű fordulatszáma nem éri el a kapcsolási fordulatszámot (ld. a táblázatot az előző oldalon), akkor a hajtómotort azonnal le kell választani a tápfeszültségről. Az állítómű ismételt üzembe helyezése előtt a zavart el kell hárítani és az állítóművet legalább 15 percig pihentetni kell. Ha a kezelőszemélyzet hibáját nem lehet biztonsággal kizárni, ezt a várakozási időszakot automatikusan működő újrabekapcsolás-gátlóval kell előidézni. Ha az állítómű újbóli bekapcsolásakor rezgések vagy fokozott üzemi zaj észlelhető, akkor a dörzsgyűrű megsérült és ki kell cserélni (ld. az Ellenőrzés / karbantartás fejezet "Dörzsgyűrű cseréje" részét). Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 23

24 5 I 0 Kiegészítő felszerelések szerelése és beállítása Az IGEX feszültségimpulzus-adó szerelése/csatlakoztatása. 1. Addig forgassa az állítómű hajtott tengelyét, amíg a hajtóműházban lévő menetes furaton keresztül a dörzsgyűrűtartó megmunkált öntési felülete felismerhető nem lesz. 2. Feszültségimpulzus-adó: [1] [2] [3] X 52022AXX 9. ábra: A VARIMOT D16/26 X kapcsolási távolságának beállítása a kapocsdobozban [1] kapocsdoboz [3] feszültségimpulzus-adó [2] ellenanya [1] [2] [3] X 52023AXX 10. ábra: A VARIMOT D36/46 X kapcsolási távolságának beállítása csatlakozódugaszon át [1] dugaszcsatlakozó [3] feszültségimpulzus-adó [2] ellenanya csavarja óvatosan az állítóműház menetébe, amíg a feszültségimpulzus-adó [3] fel nem fekszik a dörzsgyűrűtartóra, csavarja vissza egy fordulattal, és ellenanyával húzza meg. Így az X kapcsolási távolságot a következő értékekre állította be: VARIMOT D16/26-nál 1 mm-re, VARIMOT D36/46-nál 2 mm-re. Üzem közben a feszültségimpulzus-adó ilyen kapcsolási távolságnál hat impulzust ad fordulatonként. 3. A feszültségimpulzus-adó csatlakoztatása a WEX fordulatszám-figyelőre a következőképpen történik: VARIMOT D16/26-nál a kapocsdobozban lévő sorkapcsokkal VARIMOT D36/46-nál csatlakozódugóval 24 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

25 Kiegészítő felszerelések szerelése és beállítása I 0 5 X kapcsolási távolság módosítása Ha az X kapcsolási távolságnál forgó állítómű-tengely esetén nem következik be változás a kapcsolási állapotban a feszültségimpulzus-adónál, akkor a kapcsolási távolság módosítható (9. ábra). A kapcsolási állapot-változást a fordulatszám-figyelő előlapjának sárga LED-je (17. o., 8. ábra, 4. pozíció) mutatja. 1. A fordulatszám-figyelőn állandóan világító sárga LED esetén a feszültségimpulzusadót mindig egy fél fordulattal az óramutató járásával ellentétes irányba kell fordítani, majd a működést ellenőrizni. 2. A fordulatszám-figyelőn nem világító sárga LED esetén a feszültségimpulzus-adót legfeljebb kétszer (D16/26) ill. hatszor (D36/46) - mindig 90 fokkal - az óramutató járásával megegyező irányba kell fordítani. A feszültségimpulzus-adót nem több mint fél fordulattal (D16/26) ill. 1,5 fordulattal (D36/46) csavarja be a szerelőfuratba, mivel ellenkező esetben az a dörzsgyűrűtartó előtte forgó bemélyedéseinek ütközve tönkremegy! 3. Ha ennek ellenére sem mutatkozik kapcsolási állapot-változás, ellenőrizze a feszültségimpulzus-adó tápfeszültség-ellátását a kiértékelő elektronika segítségével (WEX kivitelnél). Érintkezés nélküli digitális fordulatszám-távkijelző A WEXA kivitelű sorozat szállítási készletében található érintkezés nélküli, digitális fordulatszám-távkijelzőt a fordulatszám-figyelő - típusa: KFU8-UFC-Ex1.D, gyártó: Pepperl + Fuchs cég - impulzuskimenetére kell csatlakoztatni. Gyártó: Dr. Horn cég Típus: HDA Kijelzőkészülék: digitális Hálózati csatlakozás: 115 vagy 230 V, Hz Teljesítményfelvétel: kb. 4,2 VA Jeladó-csatlakozás: árnyékolt, kéterű vezetékkel A kiegészítő egységek elektromos telepítésekor vegye figyelembe a robbanásveszélyes tartományra mindenkor érvényes telepítési előírásokat. Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 25

26 5 I 0 Kiegészítő felszerelések szerelése és beállítása Bekötés / beállítás 1. Végezze el a készülék kábelezését a bekötési rajz szerint. BN 1+ BU 2- Ex DC V AC V [1] V DC +8V/ Ri=1kΩ 230 V~ [2] 51817AXX 11. ábra: Digitális fordulatszám-távkijelző csatlakoztatása a fordulatszámfigyelőn keresztül [1] fordulatszám-figyelő, típusa: KFU8-UFC-Ex1.D, gyártó: Pepperl + Fuchs cég [2] digitális fordulatszám-távkijelző, típusa: HDA , gyártó: Horn cég Ez a bekötési rajz csak abban az esetben érvényes, ha a Horn cég HDA típusú digitális fordulatszám-távkijelzőjét csatlakoztatja a Pepperl + Fuchs cég KFU8-UFC-Ex1.D típusú fordulatszám-figyelőjére. 2. Vegye figyelembe az átkötéseket: a 3. és az 5. kapocs között, a 8. és a 9. kapocs között 230 V AC segédfeszültség esetén. 115 V AC segédfeszültség esetén a 7., 8., 9. és 10. kapocs bekötését a gyártó dokumentációja szerint módosítani kell! 3. Állítsa be a mérési időt (ld. a következő ábrát, valamint a "Digitális fordulatszámtávkijelző számítási példái" részt a 28. oldalon): képlettel kiszámítva, a 4. táblázat adatai szerint 4. Állítsa be a bemeneti érzékenységet (11. ábra): addig csavarja jobbra a "bemeneti érzékenység" potenciométert, amíg az impulzus-ellenőrző lámpa éppen kigyullad. 26 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

27 Kiegészítő felszerelések szerelése és beállítása I 0 5 Idõbázis [s] x10 x1 Impulzus-sokszorozó: Impulzus-ellenõrzõ Tizedesjel-beállítás Bemeneti érzékenység 03708AHU 12. ábra: A digitális fordulatszám-távkijelző beállítása A digitális fordulatszámtávkijelző beállítási adatai Kijelzési pontosság: + / -1 az utolsó számjegynél Mérési idő (kvarc időbázis): az előlap levétele után 0,001 s dekadikus lépésekben beállítható 0,010 s és 9,999 s között, ajánlott mérési idő: 0,5-2 s Impulzus-sokszorozó: az előlap levétele után az 1-99 tartományban dekadikusan beállítható Tizedesjel-beállítás: az előlap levétele után DIP-kapcsolóval Mérési idő számítása: M = Mérési idő A = 4 jegyű kijelző (maximális fordulatszámnál), tizedesjel figyelembe vétele nélkül n = Fordulatszám (ld. a következő táblázatot) k = Impulzus-sokszorozó 1 z = Impulzus / fordulat (ld. a következő táblázatot) f = Számítási tényező (50 Hz-nél = 1, 60 Hz-nél = 1,2) Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 27

28 5 I 0 Kiegészítő felszerelések szerelése és beállítása A digitális fordulatszám-távkijelző referenciaadatai VARIMOT típus / méret Impulzus / fordulat VARIMOT referencia-fordulatszáma [min -1 ] 4 pólusú 6 pólusú 8 pólusú D D D D Digitális fordulatszám-távkijelző számítási példái 1. példa 2. példa Hajtás R107R77VU21WEXA/II2G edt90l4 R107R77VU21WEXA/II2G edt90l4 Adatok Kihajtási fordulatszám Impulzus/fordulat Max. állítómű-fordulatszám (ld. a táblázatot: 28. oldal) na = 1,0-6,3 z = 2 n = 3100 min -1 Kihajtási fordulatszám Impulzus/fordulat Max. állítómű-fordulatszám na = 1,0-6,3 z = 2 n = 3100 min -1 Kívánt kijelzés Kihajtási fordulatszám A = 1,000-6,300 min -1 Szalagsebesség A = 0,114. 0,72 m/min Ajánlott mérési idő 0,5-2 s (max. 9,999 s) Számítás új impulzussokszorozóval k = 50 k = 8 Készülék-beállítás Mérési idő: Impulzus-sokszorozó: Tizedesjel-beállítás: [1] [2] [1] [9] [5] [0] 1 Mérési idő: Impulzus-sokszorozó: Tizedesjel-beállítás: [0] [8] [7] [1] [0] [8] 1 28 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

29 Ellenőrzési és karbantartási időközök 6 6 Ellenőrzés / karbantartás Az ellenőrzési és karbantartási intervallumok betartása az üzembiztonság és a robbanás elleni védettség fenntartása érdekében feltétlenül szükséges! 6.1 Ellenőrzési és karbantartási időközök Készülék/ készülékelem VARIMOT VARIMOT VARIMOT Időintervallum szükség szerint hetenként 3000 üzemóránként, de legalább félévenként Mi a teendő? A > 5 mm porlerakódások megakadályozása tisztítással Fordulatszám-tartomány végigjáratása A holtjáték ellenőrzése; A csapágyak ellenőrzése, szükség esetén tisztítása, zsírzása; A tengelytömítő gyűrűk ellenőrzése, erős kopás esetén csere eredeti SEWpótalkatrésszel; A csapágyzaj / gördülőcsapágyhőmérséklet ellenőrzése Az állítómű belsejében: A porlerakódás ellenőrzése; A porlerakódás eltávolítása. VARIMOT 6000 üzemóránként A dörzsgyűrű cseréje. Továbbiak a... oldalon Lásd "A holtjáték ellenőrzése" c. részt 30. oldal Lásd "A gördülőcsapágyhőmérséklet mérése" c. részt a 33. oldal 6.2 Mielőtt megkezdené a munkát Szükséges szerszámok / segédeszközök villáskulcs-készlet, kalapács, tüske ill. lyukasztó, biztosítógyűrű-szerelőprés. Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 29

30 6 A VARIMOT ellenőrzési és karbantartási munkái 6.3 A VARIMOT ellenőrzési és karbantartási munkái A 2G, 3G és 3D kategóriájú SEW-EURODRIVE állítóművek karbantartását vagy javítását csak az SEW-EURODRIVE vagy jól kiképzett szakember végezheti. Csak eredeti pótalkatrészeket használjon a mindenkor érvényes egyedi darabjegyzék szerint, másként megszűnik az állítómű robbanásbiztos engedélyezése! A munka megkezdése előtt kapcsolja le az állítóművet a hálózatról és biztosítsa véletlen visszakapcsolás ellen! A holtjáték ellenőrzése A dörzsgyűrű kopásával megnő a kihajtótengely holtjátéka. A holtjáték ellenőrzéséhez a következőképpen járjon el: 1. Vegye le a hajtómotor ventilátor-burkolatát. 2. Állítsa a kihajtást 1:1 fordulatszám-viszonyra (körülbelüli érték "80" a kijelzőskálán, lásd a 2. ábrát a 8. oldalon). 3. Ellenőrizze a holtjátékot: a motor ventilátorlapátján, a mozdulatlanul álló hajtótengelynél. 4. Holtjáték > 45 : ellenőrizze a dörzsgyűrűt (ld. "Dörzsgyűrű ellenőrzése és cseréje"). 30 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

31 A VARIMOT ellenőrzési és karbantartási munkái 6 A dörzsgyűrű ellenőrzése [1] [2] [9] [8] [7] [10] 13. ábra: Dörzsgyűrű ellenőrzése/cseréje 52024AXX [1] tengely [8] ház [2] rögzítőcsavarok [9] csőtengely [7] tűgörgős csapágy [10] dörzsgyűrű [3] [16] [6] [5] [4] 14. ábra: Dörzsgyűrű ellenőrzése/cseréje 52025AXX [3] perem [6] hajtótárcsa [4] állítólap [16] rögzítőcsavar [5] házfedél 1. Lazítson meg minden rögzítőcsavart [2]. 2. Válassza szét a hajtást a házfedél [5] és a ház [8] között. 3. Ellenőrizze a dörzsgyűrűt: ha letörés látható: a dörzsgyűrű rendben van, ha a dörzsgyűrű sérült vagy a letörés lekopott: cserélje ki a dörzsgyűrűt (ld. "Dörzsgyűrű cseréje"). Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 31

32 6 A VARIMOT ellenőrzési és karbantartási munkái [3] [1] [2] 15. ábra: A dörzsgyűrű ellenőrzése 51790AXX [1] új dörzsgyűrű [3] kopási magasság [2] elhasználódott A dörzsgyűrű cseréje 1. Szerelje le a feszültségimpulzus-adót. 2. Húzza ki a házból [8] a komplett csőtengelyt [9]. 3. A dörzsgyűrűt [10] kalapáccsal és tüskével/lyukasztóval szerelje ki a csőtengelyből. 4. Az új dörzsgyűrűt fektesse tiszta, sík felületre. 5. A komplett csőtengelyt fektesse a dörzsgyűrűre: központosítsa a dörzsgyűrű-lépcsővel. 6. A csőtengelyt és a dörzsgyűrűt enyhe nyomással (lehetőleg kézi emelőprés segítségével) ütközésig nyomja össze. 7. A tűgörgős csapágyakat [7] kenje meg gördülőcsapágy-zsírral. 8. A futófelületek tisztítása: a dörzsgyűrűnél: száraz papírral vagy ronggyal, a hajtótárcsánál [6]: zsírtalanító tisztítószerrel. 9. A komplett csőtengelyt a dörzsgyűrűvel tolja be a házba: fordítsa el addig, amíg a bütykök egymásba nem kapcsolódnak (a csőtengelyt azután ne fordítsa tovább), a házat és a házfedelet óvatosan vezesse össze és egyenletesen csavarozza össze. 10.Ellenőrizze a holtjátékot a hajtott tengelyen: megfelelő: ha enyhe holtjáték érezhető. 11.Szerelje fel a feszültségimpulzus-adót. 12.Kapcsolja be az állítóműves motort: lassan menjen végig a fordulatszám-tartományon megfelelő: ha a hajtás zaj- és rezgésmentesen fut. 32 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

33 3000 üzemóránként, de legalább félévenként: üzemóránként, de legalább félévenként: A gördülőcsapágyak hőmérsékletének mérése Az üzembiztonság és a robbanás elleni védettség biztosítása érdekében a gördülőcsapágy hőmérséklete a T1 és T2 mérési ponton (ld. a következő ábrát) nem haladhatja meg a 100 C-ot. Ha ezt az értéket túllépi a hőmérséklet, akkor az érintett gördülőcsapágyat ki kell cserélni. A gördülőcsapágy hőmérséklete kereskedelmi hőmérőszondával mérhető. Ügyeljen arra, hogy legfeljebb 4 mm átmérőjű hőmérsékletmérő szondát alkalmazzon (kondenzvíz-furat)! T1 [2] T2 [1] 16. ábra: A gördülőcsapágy-hőmérséklet mérése 50055AXX 1. A csapágyhőmérsékletet csak álló helyzetben szabad mérni. 2. Közvetlenül az állítómű leállítása után vezesse be a hőmérsékletmérő szondát [2] a kondenzvíz-furaton [1] keresztül. A kondenzvíz-furat átmérője állítóműtípusonként a következő: Állítóműtípus D 16 D 26 D 36 D 46 kondenzvíz-furat 6,6 mm 9 mm 6 mm 6 mm 3. Mérje meg a csapágyhőmérsékletet a T1 és T2 mérési ponton. Ha a csapágyhőmérséklet valamelyik mérési ponton túllépi a 100 C-ot, az érintett gördülőcsapágyat ki kell cserélni. Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 33

34 6 Az ellenőrző / karbantartási munkák befejezése 6.5 Az ellenőrző / karbantartási munkák befejezése A karbantartási és javítási munkák befejezése után ügyeljen az állítómű helyes összeszerelésére és a nyílások gondos lezárására. Minden karbantartási és javítási munka után végezzen biztonsági és működési ellenőrzést. 34 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

35 A VARIMOT állítómű üzemzavarai 7 7 Üzemeltetés és szerviz Ha vevőszolgálatunk segítségére van szüksége, adja meg a következő adatokat: az adattábla adatait (az összeset), az üzemzavar jellegét és mértékét, mikor és milyen körülmények között lépett fel az üzemzavar, mi a hiba feltételezett oka. 7.1 A VARIMOT állítómű üzemzavarai Zavar A hiba lehetséges oka Elhárítás A hajtás megcsúszik ill. a fordulatszám-figyelő kiold. A dörzsgyűrű elkopott. Elszennyeződött a dörzsgyűrű vagy a hajtótárcsa futófelülete. Cserélje ki a dörzsgyűrűt (lásd az "Ellenőrzés / karbantartás" fejezet Dörzsgyűrű cseréje részét). Cserélje ki a dörzsgyűrűt (lásd az "Ellenőrzés / karbantartás" fejezet Dörzsgyűrű cseréje részét). Hígítóval vagy egyéb szerrel tisztítsa meg a hajtótárcsát. Ellenőrizze a levett teljesítményt Túl nagy a terhelés. és csökkentse azt a katalógusértékre. A hajtás túl meleg. Túl nagy a terhelés. Lásd fenn. A hajtás túl zajos. A hajtás nem viszi át a névleges teljesítményt. A dörzsgyűrű sérült. Megjegyzés: Károk léphetnek fel pl.: a hajtás rövid idejű blokkolásakor, a hajtás lökésszerű terhelésekor. Túl kicsi a fordulatszámtartomány. 1. Szüntesse meg az okot. 2. Cserélje ki a dörzsgyűrűt eredeti SEW-alkatrészre (lásd az "Ellenőrzés / karbantartás" fejezet Dörzsgyűrű cseréje részét). Növelje a fordulatszámtartományt. Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 35

36 7 WEXA/WEX fordulatszám-figyelő 7.2 WEXA/WEX fordulatszám-figyelő Zavar A hiba lehetséges oka Elhárítás A feszültségimpulzusadó nem működik. A feszültségimpulzusadón ill. fordulatszámfigyelőn lévő LED nem világít, vagy állandóan világít. Nincs kijelzés Hibás kijelzés A feszültségimpulzus-adó hibásan van bekötve. A Kapcsolási távolság túl nagy vagy túl kicsi. A kijelzőkészülék hibásan van bekötve. A tápfeszültség hiányzik vagy megszakadt. A kijelzőkészülék hibásan van beállítva. Ellenőrizze a feszültségimpulzus-adó tápfeszültség-ellátását a kiértékelő elektronika segítségével. Helyes tápfeszültség-ellátás esetén: vegye figyelembe a gyártási dokumentációt! a feszültségimpulzus-adó nem alkalmas a kiértékelő elektronikára csatlakoztatáshoz (IGEX kivitel) Cserélje ki a feszültségimpulzus-adót. Állítsa be a kapcsolási távolságot (lásd az "Üzembe helyezés" fejezet "Kapcsolási távolság módosítása részt). A kijelzőkészüléket a kapcsolási rajz szerint, helyesen kösse be. Ellenőrizze a kapcsolási rajz alapján a tápfeszültséget. Ellenőrizze a beállításokat. 36 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

37 2G kategóriájú VARIMOT sorozatú állítóművek 8 8 Megfelelőségi nyilatkozat 8.1 2G kategóriájú VARIMOT sorozatú állítóművek DIN EN ISO 9001 SEW-EURODRIVE GmbH & Co Ernst Blickle Str. 42 D Bruchsal (im Sinne der Richtlinie 94/9/EG, Anhang VIII) (according to EC Directive 94/9/EC, Appendix VIII) SEW-EURODRIVE erklärt in alleiniger Verantwortung, dass die Verstellgetriebe der Kategorie 2G der Baureihe VARIMOT auf die sich diese Erklärung bezieht, mit der declares in sole responsibility that the variable speed gear drives in categorie 2G of the VARIMOT series that are subject to this declaration are meeting the requirements set forth in Richtlinie 94/9/EG Directive 94/9/EG übereinstimmen. Angewandte Norm: Applicable standard: EN EN SEW-EURODRIVE hinterlegt die gemäß 94/9/EG Anhang VIII geforderten Unterlagen bei benannter Stelle: FSA GmbH, EU-Kennnummer 0588 SEW-EURODRIVE will archive the documents required according to 94/9/EG at the following location: FSA GmbH, EU Code 0588 SEW-EURODRIVE GmbH & Co Bruchsal, den Ort und Datum der Ausstellung Place and date of issue ppa Funktion: Vertriebsleitung / Deutschland Function: Head of Sales / Germany Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai 37

38 8 3G és 3D kategóriájú VARIMOT sorozatú állítóművek 8.2 3G és 3D kategóriájú VARIMOT sorozatú állítóművek DIN EN ISO 9001 SEW-EURODRIVE GmbH & Co Ernst Blickle Str. 42 D Bruchsal (im Sinne der Richtlinie 94/9/EG, Anhang VIII) (according to EC Directive 94/9/EC, Appendix VIII) SEW-EURODRIVE erklärt in alleiniger Verantwortung, dass die Verstellgetriebe der Kategorie 3G und 3D der Baureihe VARIMOT 16-46, auf die sich diese Erklärung bezieht, mit der declares in sole responsibility that the variable speed gear drives in categories 3G and 3D of the VARIMOT series that are subject to this declaration are meeting the requirements set forth in Richtlinie 94/9/EG Directive 94/9/EG übereinstimmen. Angewandte Norm: Applicable standard: EN EN SEW-EURODRIVE hält die gemäß 94/9/EG geforderten Unterlagen zur Einsicht bereit. SEW-EURODRIVE will make available the documents required according to 94/9/EG for reference purposes. SEW-EURODRIVE GmbH & Co Bruchsal, den Ort und Datum der Ausstellung Place and date of issue ppa Funktion: Vertriebsleitung / Deutschland Function: Head of Sales / Germany 38 Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékai

39 Módosítási index 9 9 Index 9.1 Módosítási index A "VARIMOT Robbanásbiztos állítóművek című üzemeltetési utasítás korábbi kiadványához képest (nyomtatványszám: , kiadás ) az alábbi kiegészítésekre és változtatásokra került sor: Telepítés fejezet A hajtómű nélkül megengedett keresztirányú erők bekerültek az üzemeltetési utasításba. Üzembe helyezés fejezet Az "EFEX állítóberendezés csatlakoztatása" fejezet törölve lett. A "WEXA/WEX fordulatszám-figyelő felszerelése és beállítása" fejezet teljesen át lett dolgozva. Az "IGEX feszültségimpulzus-adó felszerelése / beállítása" fejezet át lett dolgozva. Ellenőrzés / karbantartás fejezet Üzemeltetés és szerviz fejezet Az "Ellenőrzési / karbantartási munkák" fejezet törölve lett. A "Kiegészítő egységek üzemzavarai" fejezet törölve lett. Üzemeltetési utasítás VARIBLOC robbanásbiztos állítóművek és tartozékai 39

40 Szószedet 9.2 Szószedet 2G kategóriájú VARIMOT 9 3G és 3D kategóriájú VARIMOT 10 B biztonsági tudnivalók 5 D dörzsgyűrű cseréje 32 dörzsgyűrű ellenőrzése 31 E ellenőrzés / karbantartás 29 ellenőrző és karbantartási munkák befejezése 34 U üzembe helyezés 18 üzemzavar a VARIMOT állítóműben 35 V VARIMOT felépítése 7 W WEXA/WEX fordulatszám-figyelő 36 WEXA/WEX fordulatszám-figyelő felszerelése és beállítása 20 F fordulatszám-figyelö 18 fordulatszám-távkijelző 25 G gördülőcsapágyak hőmérsékletének mérése 33 gördülőcsapágy-zsírok 13 H hajtó és hajtott elemek szerelése 16 holtjáték ellenőrzése 30 I IGEX feszültségimpulzus-adó szerelése/csatlakoztatása 24 K kapcsolási frekvencia beállítása paraméterrel 22 karbantartási időközök 29 karbantartási munkák 30 készülék felépítése 7 kiegészítő felszerelések 6 kiegészítő felszerelések szerelése és beállítása 18 keresztirányú erő támadási pontjának definíciója 10 M megengedett keresztirányú erők, hajtómű nélkül 10 R ráépítési változatok áttekintése 8 S szerelési tűrések 15 T telepítés 9 tengelykapcsolók szerelése 17 típusmegjelölés 7 tömör tengelyes hajtómű Üzemeltetési utasítás VARIMOT robbanásbiztos állítóművek és tartozékok
