CDP 35/45/65 falra szerelhetõ légszárítók

Átírás

1 CDP 35/45/65 falra szerelhetõ légszárítók Nyugat-Dunántúli Iroda 17:2 IRVENT 9700 Szombathely, Zanati út 4. Tel/Fax: [94] Kelet-Magyarországi Iroda 4026 Debrecen, Irinyi u. 20. Tel/Fax: [52]

2 CDP 35 falra szerelhetõ légszárító CDP 35 típusú légszárító ideális megoldást nyújt uszodák, pezsgõfürdõk, zuhanyzóhelyiségek és edzõtermek páratartalmának szabályozásához. Emellett használható minden olyan egyéb helyen, ahol hatékony légnedvesség szabályozásra van szükség, pl. üzemcsarnokokban, raktárakban, pincékben, irattárakban, múzeumokban. légszárítók mûködése CDP 35 típusú légszárító a kondenzáció elvén mûködik. beépített ventilátor egy szûrõn keresztül beszívja a párás levegõt a készülékbe. levegõ átmegy az elpárologtatón és azon áthaladva lehûl a harmatponti hõmérséklet alá. Nedvességtartalma a hideg felületen lecsapódik és vízcsepp formájában a csepptálcába, onnan pedig a csatornába kerül. Ezután a hideg, száraz levegõ egy második hõcserélõn, a kondenzátoron halad át, ahol nemcsak az elõzõ hûtésbõl keletkezõ hõt, hanem a készülék elektromos energia felvételének megfelelõ hõmennyiséget is felveszi. Így a beszívott levegõnél tisztább, szárazabb és néhány fokkal magasabb hõmérsékletû levegõ lép ki a készülékbõl. Melegebb száraz levegõ CDP 35 típusú légszárítót közvetlenül az uszodatérbe vagy egyéb olyan helyiségbe kell telepíteni, ahonnan nedvességet szeretnének kivonni. Meleg párás levegõ Uszoda belsõ tere CDP 35 készülék leírása CDP 35 tüzihorganyzott acéllemez házba van beépítve. készülékház minden belsõ és külsõ alkatrésze porfestett. CDP 35 légszárító egy konzol segítségével rögzíthetõ a falra, ami a készülék alaptartozéka. kondenzvíz elvezetõ csonk a CDP 35 alsó részén található és 1/2 colos víztömlõhöz csatlakoztatható levegõ az elõlap mögött elhelyezett szûrõn keresztül kerül be a készülékbe Rotációs kompresszor Radiális ventilátor eépített higrosztát CDP 35 készülék rögzítõlábak segítségével padlóra is elhelyezhetõ. rögzítõláb garnitúra külön tartozék 17 Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT Központi Kereskedelmi Iroda 13 udapest, Kõér u. 3/a. Tel: [1] , Fax: [1] :

3 Elektronikus szabályozás CDP 35 légszárító mûködése az elektronikus szabályozóval és a beépített állítható higrosztáttal teljesen automatikus. higrosztát gyárilag kb. 60 % relatív páratartalomra(rh) van állítva. könnyen leolvasható kijelzõ panelen látható a készülék aktuális mûködési módja. 1. készülék áram alatt van. 2. Folyamatban van a légszárítás - a kompresszor mûködik 3. Hûtõkör nem mûködik - a légszárító ki van kapcsolva 4. z utófûtõ aktív. ( CDP 35 típushoz nem csatlakoztatható utófûtõ.) Passzív, igény-szabályozott leolvasztás van beépítve az elektronikus szabályozóba. z elpárologtatón található érzékelõ biztosítja, hogy az elpárologtató csak akkor legyen jégtelenítve, ha szükséges. Leolvasztáskor a kompresszor kikapcsol és a ventilátor a helyiség levegõjét átfújja az elpárologtatón. Ha a relatív páratartalom beállítását gyakran kell változtatni, egy távmûködtetésû szobahigrosztát csatlakoztatható a CDP 35 készülékhez. Mûszaki adatok CDP 35 Szárítókapacitás 28 C/60% RH l/24h 29 Mûködési tartomány - páratartalom Mûködési tartomány - levegõ hõmérséklet %RH C Légmennyiség 3 m /h Tápfeszültség Max. áramfelvétel V/Hz 1x2 / 50 2,8 Max. teljesítményfelvétel Hûtõközeg típusa Hûtõközeg mennyisége kw 0,72 R407C 0,600 Zajszint (1 m távolságra) Tömeg Szín Védettségi osztály d() RL / 9016 IPX4 Jelleggörbék C 40 40% RH CDP 35 60% RH 80% RH Tartozékok Szobahigrosztát Rögzítõláb garnitúra ,5 1 1,5 2 2,5 l/h 17:4 Nyugat-Dunántúli Iroda 9700 Szombathely, Zanati út 4. Tel/Fax: [94] IRVENT Kelet-Magyarországi Iroda 4026 Debrecen, Irinyi u. 20. Tel/Fax: [52]

4 Méretek (mm) kondenzvíz elvezetés helyzete 315 CDP CDP 35 ajánlott elhelyezése méretek a fali konzol elhelyezésére vonatkoznak. 800 rögzítõlábak adatai CDP Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT 406 Padlóhoz vagy falhoz rögzíthetõ Központi Kereskedelmi Iroda 13 udapest, Kõér u. 3/a. Tel: [1] , Fax: [1] :

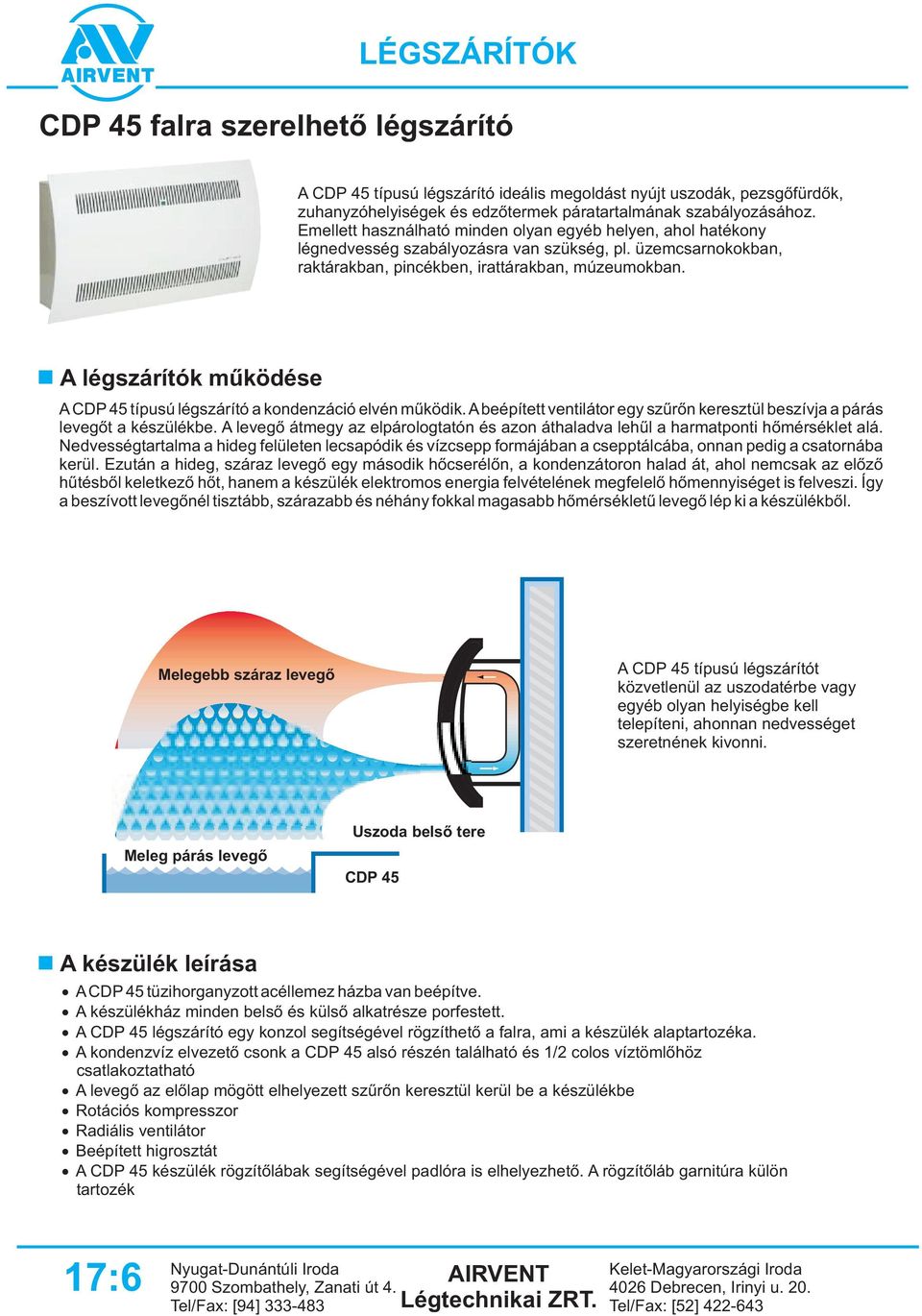

5 CDP 45 falra szerelhetõ légszárító CDP 45 típusú légszárító ideális megoldást nyújt uszodák, pezsgõfürdõk, zuhanyzóhelyiségek és edzõtermek páratartalmának szabályozásához. Emellett használható minden olyan egyéb helyen, ahol hatékony légnedvesség szabályozásra van szükség, pl. üzemcsarnokokban, raktárakban, pincékben, irattárakban, múzeumokban. légszárítók mûködése CDP 45 típusú légszárító a kondenzáció elvén mûködik. beépített ventilátor egy szûrõn keresztül beszívja a párás levegõt a készülékbe. levegõ átmegy az elpárologtatón és azon áthaladva lehûl a harmatponti hõmérséklet alá. Nedvességtartalma a hideg felületen lecsapódik és vízcsepp formájában a csepptálcába, onnan pedig a csatornába kerül. Ezután a hideg, száraz levegõ egy második hõcserélõn, a kondenzátoron halad át, ahol nemcsak az elõzõ hûtésbõl keletkezõ hõt, hanem a készülék elektromos energia felvételének megfelelõ hõmennyiséget is felveszi. Így a beszívott levegõnél tisztább, szárazabb és néhány fokkal magasabb hõmérsékletû levegõ lép ki a készülékbõl. Melegebb száraz levegõ CDP 45 típusú légszárítót közvetlenül az uszodatérbe vagy egyéb olyan helyiségbe kell telepíteni, ahonnan nedvességet szeretnének kivonni. Meleg párás levegõ Uszoda belsõ tere CDP 45 készülék leírása CDP 45 tüzihorganyzott acéllemez házba van beépítve. készülékház minden belsõ és külsõ alkatrésze porfestett. CDP 45 légszárító egy konzol segítségével rögzíthetõ a falra, ami a készülék alaptartozéka. kondenzvíz elvezetõ csonk a CDP 45 alsó részén található és 1/2 colos víztömlõhöz csatlakoztatható levegõ az elõlap mögött elhelyezett szûrõn keresztül kerül be a készülékbe Rotációs kompresszor Radiális ventilátor eépített higrosztát CDP 45 készülék rögzítõlábak segítségével padlóra is elhelyezhetõ. rögzítõláb garnitúra külön tartozék Nyugat-Dunántúli Iroda 17:6 IRVENT 9700 Szombathely, Zanati út 4. Tel/Fax: [94] Kelet-Magyarországi Iroda 4026 Debrecen, Irinyi u. 20. Tel/Fax: [52]

6 Elektronikus szabályozás CDP 45 légszárító mûködése az elektronikus szabályozóval és a beépített állítható higrosztáttal teljesen automatikus. higrosztát gyárilag kb. 60 % relatív páratartalomra(rh) van állítva. könnyen leolvasható kijelzõ panelen látható a készülék aktuális mûködési módja. 1. készülék áram alatt van. 2. Folyamatban van a légszárítás - a kompresszor mûködik 3. Hûtõkör nem mûködik - a légszárító ki van kapcsolva 4. z utófûtõ aktív. ( CDP 45 típushoz nem csatlakoztatható utófûtõ.) Passzív, igény-szabályozott leolvasztás van beépítve az elektronikus szabályozóba. z elpárologtatón található érzékelõ biztosítja, hogy az elpárologtató csak akkor legyen jégtelenítve, ha szükséges. Leolvasztáskor a kompresszor kikapcsol és a ventilátor a helyiség levegõjét átfújja az elpárologtatón. Ha a relatív páratartalom beállítását gyakran kell változtatni, egy távmûködtetésû szobahigrosztát csatlakoztatható a CDP 45 készülékhez. Mûszaki adatok CDP 45 Szárítókapacitás 28 C/60% RH l/24h 42 Mûködési tartomány - páratartalom %RH 40-0 Mûködési tartomány - levegõ hõmérséklet C - 36 Légmennyiség 3 m /h 500 Tápfeszültség Max. áramfelvétel V/Hz 1x2 / 50 4,3 Max. teljesítményfelvétel Hûtõközeg típusa Hûtõközeg mennyisége kw 1,05 R407C 0,950 Zajszint (1 m távolságra) Tömeg Szín Védettségi osztály d() RL / 9016 IPX4 Jelleggörbék C 40 40% RH CDP 45 60% RH 80% RH Tartozékok Szobahigrosztát Rögzítõláb garnitúra ,5 1 1,5 2 2,5 3 3,5 l/h 17 Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT Központi Kereskedelmi Iroda 13 udapest, Kõér u. 3/a. Tel: [1] , Fax: [1] :

7 Méretek (mm) CDP kondenzvíz elvezetés helyzete 5 CDP 45 ajánlott elhelyezése méretek a fali konzol elhelyezésére vonatkoznak. 800 rögzítõlábak adatai 396 Padlóhoz vagy falhoz rögzíthetõ 406 CDP Nyugat-Dunántúli Iroda 17:8 IRVENT 9700 Szombathely, Zanati út 4. Tel/Fax: [94] Kelet-Magyarországi Iroda 4026 Debrecen, Irinyi u. 20. Tel/Fax: [52]

8 CDP 65 falra szerelhetõ légszárító CDP 65 típusú légszárító ideális megoldást nyújt uszodák, pezsgõfürdõk, zuhanyzóhelyiségek és edzõtermek páratartalmának szabályozásához. Emellett használható minden olyan egyéb helyen, ahol hatékony légnedvesség szabályozásra van szükség, pl. üzemcsarnokokban, raktárakban, pincékben, irattárakban, múzeumokban. légszárítók mûködése CDP 65 típusú légszárító a kondenzáció elvén mûködik. beépített ventilátor egy szûrõn keresztül beszívja a párás levegõt a készülékbe. levegõ átmegy az elpárologtatón és azon áthaladva lehûl a harmatponti hõmérséklet alá. Nedvességtartalma a hideg felületen lecsapódik és vízcsepp formájában a csepptálcába, onnan pedig a csatornába kerül. Ezután a hideg, száraz levegõ egy második hõcserélõn, a kondenzátoron halad át, ahol nemcsak az elõzõ hûtésbõl keletkezõ hõt, hanem a készülék elektromos energia felvételének megfelelõ hõmennyiséget is felveszi. Így a beszívott levegõnél tisztább, szárazabb és néhány fokkal magasabb hõmérsékletû levegõ lép ki a készülékbõl. Melegebb száraz levegõ CDP 65 típusú légszárítót közvetlenül az uszodatérbe vagy egyéb olyan helyiségbe kell telepíteni, ahonnan nedvességet szeretnének kivonni. Meleg párás levegõ Uszoda belsõ tere CDP 65 készülék leírása CDP 65 tüzihorganyzott acéllemez házba van beépítve. készülékház minden belsõ és külsõ alkatrésze porfestett. CDP 65 légszárító egy konzol segítségével rögzíthetõ a falra, ami a készülék alaptartozéka. kondenzvíz elvezetõ csonk a CDP 65 alsó részén található és 1/2 colos víztömlõhöz csatlakoztatható levegõ az elõlap mögött elhelyezett szûrõn keresztül kerül be a készülékbe Rotációs kompresszor Radiális ventilátor eépített higrosztát CDP 65 készülék rögzítõlábak segítségével padlóra is elhelyezhetõ. rögzítõláb garnitúra külön tartozék 17 Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT Központi Kereskedelmi Iroda 13 udapest, Kõér u. 3/a. Tel: [1] , Fax: [1] :

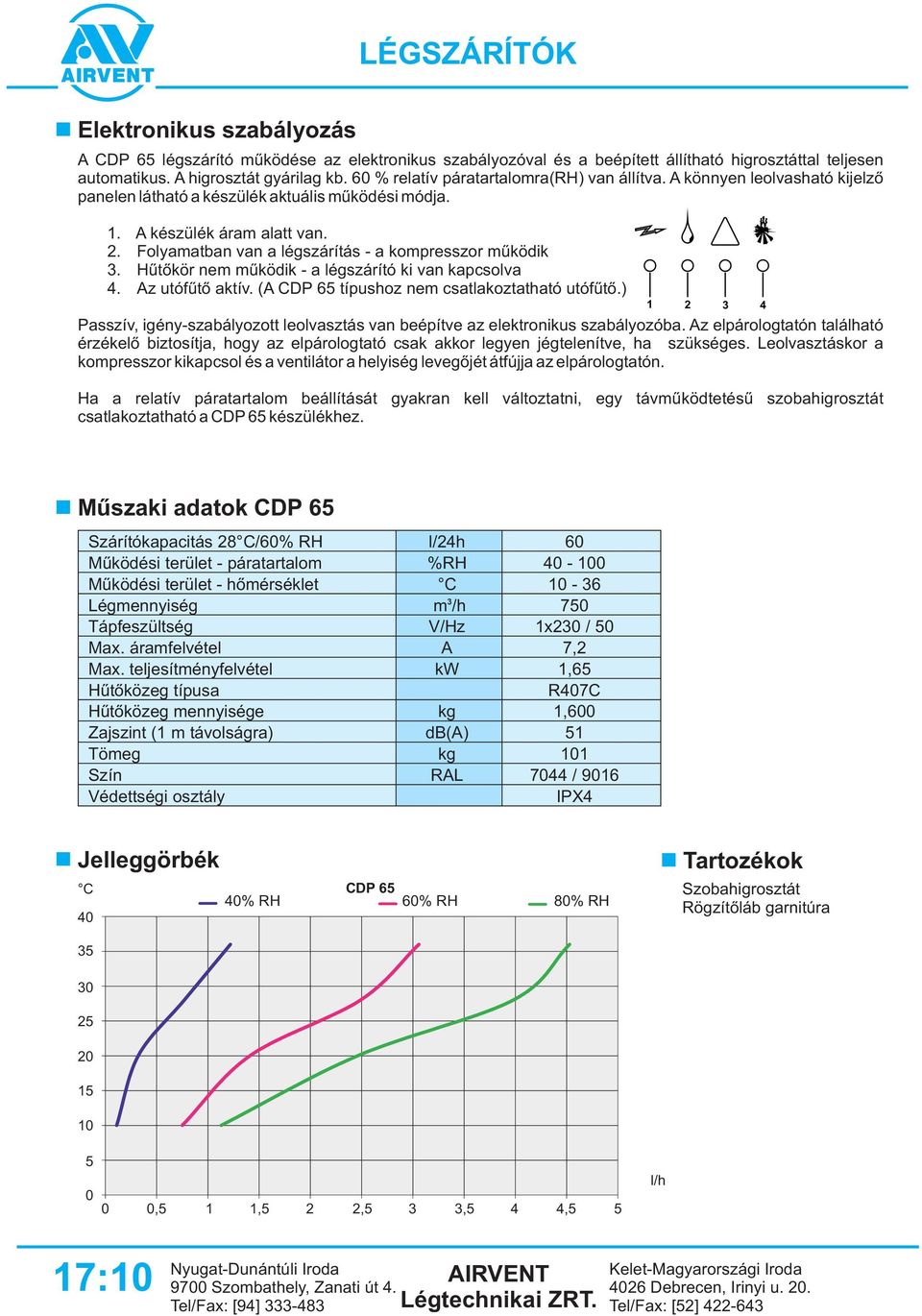

9 Elektronikus szabályozás CDP 65 légszárító mûködése az elektronikus szabályozóval és a beépített állítható higrosztáttal teljesen automatikus. higrosztát gyárilag kb. 60 % relatív páratartalomra(rh) van állítva. könnyen leolvasható kijelzõ panelen látható a készülék aktuális mûködési módja. 1. készülék áram alatt van. 2. Folyamatban van a légszárítás - a kompresszor mûködik 3. Hûtõkör nem mûködik - a légszárító ki van kapcsolva 4. z utófûtõ aktív. ( CDP 65 típushoz nem csatlakoztatható utófûtõ.) Passzív, igény-szabályozott leolvasztás van beépítve az elektronikus szabályozóba. z elpárologtatón található érzékelõ biztosítja, hogy az elpárologtató csak akkor legyen jégtelenítve, ha szükséges. Leolvasztáskor a kompresszor kikapcsol és a ventilátor a helyiség levegõjét átfújja az elpárologtatón. Ha a relatív páratartalom beállítását gyakran kell változtatni, egy távmûködtetésû szobahigrosztát csatlakoztatható a CDP 65 készülékhez. Mûszaki adatok CDP 65 Szárítókapacitás 28 C/60% RH l/24h 60 Mûködési terület - páratartalom %RH 40-0 Mûködési terület - hõmérséklet C - 36 Légmennyiség 3 m /h 750 Tápfeszültség Max. áramfelvétel V/Hz 1x2 / 50 7,2 Max. teljesítményfelvétel Hûtõközeg típusa Hûtõközeg mennyisége kw 1,65 R407C 1,600 Zajszint (1 m távolságra) Tömeg Szín Védettségi osztály d() RL / 9016 IPX4 Jelleggörbék C 40% RH 40 CDP 65 60% RH 80% RH Tartozékok Szobahigrosztát Rögzítõláb garnitúra ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 l/h Nyugat-Dunántúli Iroda 17: IRVENT 9700 Szombathely, Zanati út 4. Tel/Fax: [94] Kelet-Magyarországi Iroda 4026 Debrecen, Irinyi u. 20. Tel/Fax: [52]

10 Méretek (mm) kondenzvíz elvezetés helyzete 315 CDP CDP 65 ajánlott elhelyezése 400 méretek a fali konzol elhelyezésére vonatkoznak. 800 rögzítõlábak adatai CDP Padlóhoz vagy falhoz rögzíthetõ 17 Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT Központi Kereskedelmi Iroda 13 udapest, Kõér u. 3/a. Tel: [1] , Fax: [1] :
