1 Uszodai páramentesítõ berendezések Működési elv Az uszodai páramentítő egy monoblokk készülék, amellyel az uszoda levegőjének páratartalmát 60-70% között tudjuk tartani. Ez egyben a kellemes levegő előállítása mellett biztosítja az épület belső szerkezetének a védelmét is. A páramentesítõ egy termodinamikai körrel rendelkezik (ez egy levegő/levegő-hőszivattyú), amely lehetővé teszi, hogy segítségével a meleg és száraz levegőt egy még melegebb és száraz levegővé alakítsuk. Üzemeltetése a teljes egészében újra felhasznált levegővel jelentősen gazdaságosabb, mint más típusú ún. teljesen friss levegős működésű készülékeké.

2 Szerelés A különböző típusú páramentesítõ készülékek -modelltől függően vagy közvetlenül az uszodatérbe vagy pedig az uszoda közelében egy külön helyiségben kerülnek elhelyezésre. Az uszodai páramentesítő berendezéseknek három kivitelezési módja lehetséges. Uszodatérben: a páramentesítő az uszoda légterében, a medencétől min. 2 méternél távolabb, vagy a nemzeti szabványnak megfelelő távolságban kerül elhelyezésre. Falba építve: a páramentesítő az uszodatér közelében lévő szomszédos helyisében (gépház) falába kerül beépítésre. Légcsatornába telepítve: a páramentesítő egy gépházba kerül beépítésre és egy levegő csőrendszeren keresztül szívja el a meleg, nedves levegőt, és jutattja vissza a melegebb és száraz levegőt az uszoda légterébe. Levegőcsőrendszer Ez a legkedvezőbb megoldás a helyiség relatív páratartalmának szintentartására, valamint az ablakok közelében jelentkző páralecsapódások eltávolítására. A páramentesítő készülék egy gépházban kerül elhelyezésre. A nedves levegő egy vagy több rácson keresztül jut a készülékbe, a melegszáraz levegő visszajuttatás pedig az ablakok vonalában levegőbefúvókon keresztül történik. Lehetőség van a levegőcsőrendszerrel szerelt páramentesítő készüléket kiegészítő elektromos vagy melegvízes hőcserélővel működő levegőfűtéssel, valamint titánból készült kondenzátorral felszerelni, amely a páramentesítő által termelt felesleges hőt a medence vízébe vezeti.

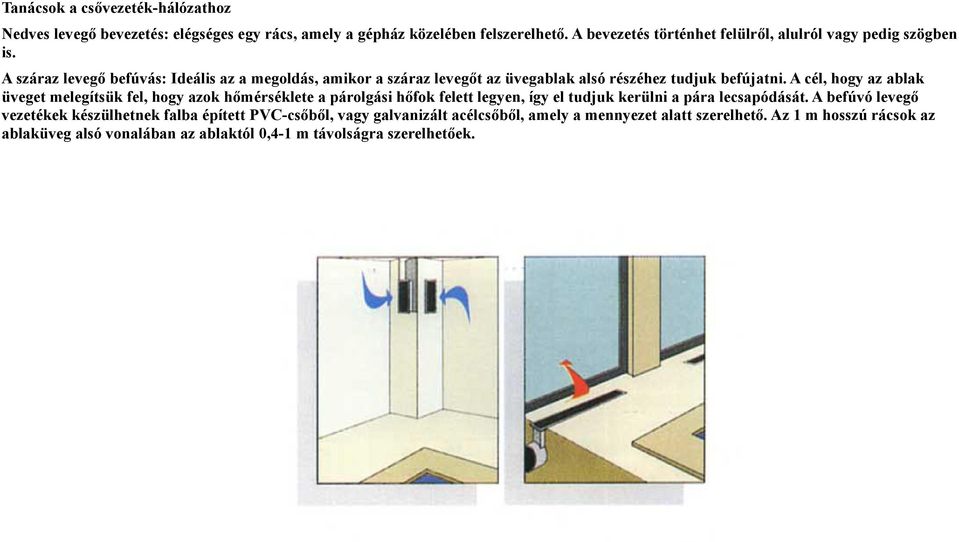

3 Tanácsok a csővezeték-hálózathoz Nedves levegő bevezetés: elégséges egy rács, amely a gépház közelében felszerelhető. A bevezetés történhet felülről, alulról vagy pedig szögben is. A száraz levegő befúvás: Ideális az a megoldás, amikor a száraz levegőt az üvegablak alsó részéhez tudjuk befújatni. A cél, hogy az ablak üveget melegítsük fel, hogy azok hőmérséklete a párolgási hőfok felett legyen, így el tudjuk kerülni a pára lecsapódását. A befúvó levegő vezetékek készülhetnek falba épített PVC-csőből, vagy galvanizált acélcsőből, amely a mennyezet alatt szerelhető. Az 1 m hosszú rácsok az ablaküveg alsó vonalában az ablaktól 0,4-1 m távolságra szerelhetőek.

4 DF típusú uszodai páramentesítő berendezések DF 403, DF 405, DF 408 A monoblokk kivitelű páramentesítő az uszodától távolabb egy külön helyiségbe szerelhető, és egy levegő csőrendszeren keresztül csatlakozik a kezelendő légtérhez, így biztosítja az uszoda 60-70% kellemes páratartalmú levegőjét. Korrózióálló burkolat,levegő szűrő a nedves levegő bevezetésénél Páramentesítő kapacitás 3,5-8 liter/óráig. Nagy levegőmennyiség áramlik át a berendezésen, hogy az egész légtér kezelhető legyen. Elektromos vagy melegvízeshõcserélõvel (levegő fűtés) kérhetõ A szabályozás páratartalom-kapcsolóval vagy (fűtési opció esetén) páratartalom -és hőfokszabályzó termosztáttal történik. 2 év garancia Áramellátás egyfázisú vagy háromfázisú 2010-es, legújabb technolóigiai újításokkal (még hatékonyabb szűrés, és könnyebb hozzáférés) Hűtőközeg: R407C

5 Összesítő táblázat Technikai jellemzők DF 403 DF 405 DF 405 (háromfázisú) DF 408 DF 408 (háromfázisú) Kapacitás (liter/óra) 3, Felvett teljesítmény (W)* Kimeneti teljesítmény (W)* Légáram (m3/óra) Áramellátás (V) ,15 16,05 7,25 22,7 10,6 Súly (kg) Zajszint (dba) 71,5 71,5 71,5 73,6 73,6 Elektromos hőcserélő teljesítménye (kw) (opcionális) 4,5 4,5 4,5 4,5 Melegvízes hőcserélő teljesítménye (kw) (opcionális) Max. felvett áramerősség (A)** *30 C levegő hőmérsékletnél, 70%-os páratartalomnál **Elektromos hőcserélő nélkül

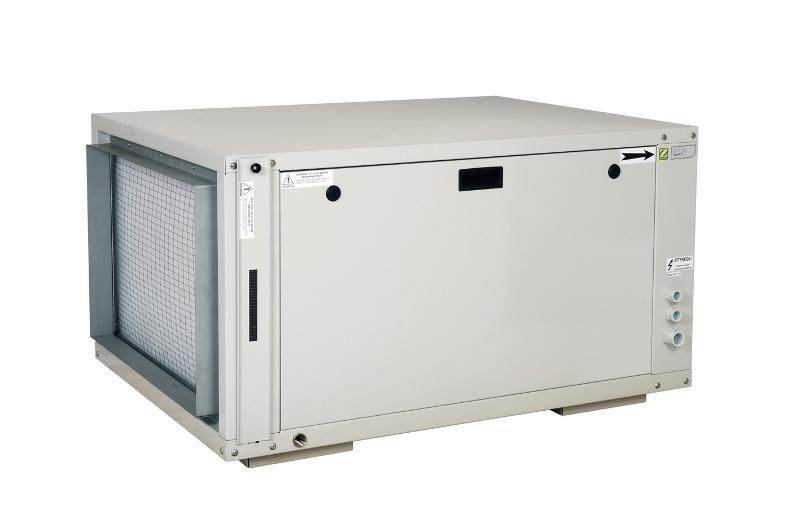

6 DF 410, DF 412 A monoblokk kivitelű páramentesítő az uszodától távolabb egy külön helyiségbe szerelhető, és egy levegő csőrendszeren keresztül csatlakozik a kezelendő légtérhez, így biztosítja az uszoda 60-70% kellemes páratartalmú levegőjét. Korrózióálló burkolat, levegőszűrő vezetősínen a nedves levegő bevezetésénél, lemezrészek a megfelelő csatlakoztatáshoz biztosítottak. Páramentesítő kapacitás liter/óráig. Nagy levegőmennyiség áramlik át a berendezésen, hogy az egész légtér kezelhető legyen. Elektromos vagy melegvízeshõcserélõvel (levegő fűtés) kérhetõ A szabályozás páratartalom-kapcsolóval vagy (fűtési opció esetén) páratartalom -és hőfokszabályzó termosztáttal történik. 2 év garancia Áramellátás háromfázisú 2010-es, legújabb technolóigiai újításokkal (még hatékonyabb szűrés, és könnyebb hozzáférés) Hűtőközeg: R407C

7 Összesítő táblázat Technikai jellemzők DF 410 (háromfázisú) DF 412 (háromfázisú) Kapacitás (liter/óra) Felvett teljesítmény (W)* Kimeneti teljesítmény (W)* Légáram (m3/óra) Áramellátás (V) Max. felvett áramerősség (A)** 11, 14 Súly (kg) Zajszint (dba) - 76,7 Elektromos hőcserélő teljesítménye (kw) (opcionális) Melegvízes hőcserélő teljesítménye (kw) (opcionális) *30 C levegő hőmérsékletnél, 70%-os páratartalomnál ** Elektromos hőcserélő nélkül

8 CAE típusú uszodai páramentesítő berendezések CAE 508, CAE 510, CAE 513 A monoblokk kivitelű páramentesítő gépházba szerelhető és egy csőrendszeren keresztül csatlakozik a kezelendő légtérhez, így biztosítva a 60-70% páratartalmú kellemes levegőt. Függőleges beépítés, korrózióálló burkolat, turbó befúvó, levegőszűrő a nedves levegő bevezetésénél, nedves levegő bevezetés az alsó részben hátsó irányban (választhatóan balra vagy jobbra) a száraz levegő kivezetés a felső részben (választhatóan előre vagy hátra). Turbó befúvó motoros hajtóművel, tolózárak és szíjak. Nagy levegőmennyiség és nyomás, a meleg-száraz levegő kibocsátása egy levegő csőrendszeren keresztül üvegablakok mentén történik. Páramentesítő kapacitás 8-13,5 liter/óráig. Nagy levegőmennyiség áramlik át a berendezésen, hogy az egész légtér kezelhető legyen. A szabályozás páratartalom-kapcsolóval vagy (fűtési opció esetén) páratartalom -és hőfokszabályzó termosztáttal történik. 2 év garancia Áramellátás egyfázisú vagy háromfázisú Hűtőközeg: R407C Titánból készült vízkondenzátor, amely a páramentesítő által termelt felesleges hőt a medence vízébe vezeti. Vízkondenzátorral, elektromos vagy melegvízeshõcserélõvel kérhetõ Hűtőközeg: R407C

9 Összesítő táblázat Technikai jellemzők CAE 508 CAE 508 (háromfázisú) CAE 510 (háromfázisú) CAE 513 (háromfázisú) Kapacitás (liter/óra) ,5 Felvett teljesítmény (W)* Kimeneti teljesítmény (W)* Légáram (m3/óra) Áramellátás (V) 230 Max. felvett áramerősség (A)** ,5 17 Súly (kg) (alap modell) ,6-77,6 Elektromos hőcserélő teljesítménye (kw) (opcionális) 4,5 /18 /18 Melegvízes hőcserélő teljesítménye (kw) (opcionális) Zajszint (dba) *30 C levegő hőmérsékletnél, 70%-os páratartalomnál ** Elektromos hőcserélő nélkül

10

11 Omega típusú uszodai páramentesítő berendezések A monoblokk kivitelű páramentesítő gépházba szerelhető és egy csőrendszeren keresztül csatlakozik a kezelendő légtérhez, így biztosítva egy 60-70% páratartalmú kellemes levegőt. Igény szerint modulálható burkolat: a száraz levegő kivezetés a felső részen illetve az alsó részen előre illetve hátra kivezetve is választható. Korrózióálló burkolat, turbó befúvó motororos hajtóművel, tolózárak és szíjak. Nagy levegőmennyiség és nyomás, a meleg-száraz levegő kibocsátása egy levegő csőrendszeren keresztül üveg ablakok mentén történik. A szabályozás páratartalom-kapcsolóval vagy (fűtési opció esetén) páratartalom -és hőfokszabályzó termosztáttal történik. Kérhető opciók: elektromos fűtés, melegvízes hőcserélő, titánból készült vízkondenzátor, amely a páramentesítő által termelt felesleges hőt a medence vízébe vezeti. A szabályozás páratartalom-kapcsolóval vagy (fűtési opció esetén) páratartalom -és hőfokszabályzó termosztáttal történik. Áramellátás háromfázisú 2 év garancia

12 Összesítő táblázat Technikai jellemzők Omega 10 Omega 14 Omega 16 Omega 20 Omega 28 Kapacitás (liter/óra) Felvett teljesítmény (W)* Kimeneti teljesítmény (W)* Légáram (m3/óra) Áramellátás (V) Felvett áramerősség (A)** 7, ,7 20 Súly (kg) (alap modell) Zajszint (dba) - 83,6-82 Elektromos hőcserélő teljesítménye (kw) (opcionális) Melegvízes hőcserélő teljesítménye (kw) (opcionális) *30 C levegő hőmérsékletnél, 70%-os páratartalomnál ** Elektromos hőcserélő nélkül
