1 WAGO PLC-vel vezérelt hő- és füstelvezetés Wago Hungária Kft. Cím: Budaörs, Gyár u. 2. Tel: 23 / Fax: 23 / info.hu@wago.com Web: Készítette: Töreky Gábor Tel: 30 / gabor.toreky@wago.com Bankszámlaszám: HVB Bank Rt Adószám: Cégjegyzékszám: PLC-vel vezérelt hő és füstelvezetés A középületek méreteinek növekedése, a légtechnikai eszközök egyre komplexebb rendszerei miatt igény van, hogy a jelenlegi sugaras kialakítású, hagyományos vezérlés helyett egy biztonságosabb, osztott intelligenciájú, redundáns rendszert használjunk. Ebben az esetben az épület nagyságától függően minden szinten egy-egy PLC látja a tűz- és füstcsappantyúk valamint a ventillátorokról érkező adatok feldolgozását valamint vezérlését. Az egyes eszközök egyedi paramétereinek ismeretében adatokat kapunk a megfelelő üzemállapotról vagy éppen hibás működésről is. A központi kontroller az alállomásoktól kapott adatok alapján vezérli a tűztablót valamint fogadja a tűzjelző központ által adott jelzéseket, és továbbítja a jelzéseket a megfelelő állomások felé. A PLC-s vezérlés lehetőséget biztosít, hogy a tűztabló hagyományos huzalozott- (visszajelző lámpa, kapcsoló), vagy modern érintőképernyős megjelenítéssel rendelkezzen, illetve mód van a két kehetőség kombinációjára is. A tablón megjelennek a ventilátorok kapcsolói, hiba és üzemjelzései. A központi PLC, az alállomások valamint a felügyeleti számítógép egy gyűrű topológiájú ethernet hálózatra csatlakozik, így redundáns fizikai réteg alakul ki melyben az

2 egyes eszközök két irányból is elérhetőek, így az ethernet hálózat sérülése esetén is biztosított a kommunikáció. Általában a tűztablóval egy kapcsolótérben helyezkedik el. Az alállomások meghibásodása esetén csak a hozzá tartozó eszközök vezérlése és diagnosztikája szűnik meg a rendszer többi része tovább üzemel. A Wago PLC rendszere számos középületben lát el légtechnikai és egyéb feladatokat, így alkalmas tűz esetén a hő- és füstelvezetési rendszerek vezérlésére is.

3 A WAGO PLC rendszer leírása A Wago 750-es PLC rendszerének bizonyos elemei tűzvédelmi megfelelőségi nyilatkozattal rendelkeznek, így megvalósítható velük a tűzcsappantyúk, füstcsappanyúk és a tűztabló közötti kommunikáció, illetve lehetőség van az információk továbbítására a épületfelügyelet (SCADA) felé. A rendszer általános felépítése Általában szintenként egy (nagyobb épületeknél több) PLC kerül beépítésre. A PLC moduláris felépítésű, maximálisan 64db (illetve 255db) 8 csatornás 24VDC digitális kártyát képes kezelni, ezek a kártyák vannak összeköttetésben a csappantyúkkal, illetve a tűztablónál a kapcsolókkal és visszajelzőkkel. A PLC-k közötti összeköttetés Ethernet alapú, Modbus TCP/IP vagy belső változók segítségével történik. A PLC az IEC szabvány szerint programozható a CoDeSys szoftverrel, a munkát számos előre megírt funkcióblokk segítni.

4 Az alkalmazható PLC-k Általános célú tűztabló vezérléshez illetve adat továbbításhoz a felügyelet felé. Fa topológiában. Leírás CPU bit Ethernet 10/100 Mbit Program memória 512 kbyte Adat memória 256 kbyte Retain memória 24 kbyte Real Time Clock Van Kezelhető modulok 250 (bővítővel) Input process image Outpus process image Flash memória Fontosabb protokolok Megjelenítés 1,5 Myte Webserver, FTP szerver, DHCP, SNTP, SNMP, MODBUS/TCP, Ethernet IP Külső eszköz (modbus) Általános célú tűztabló vezérléshez illetve adat továbbításhoz a felügyelet felé. A beépített switch-nek köszönhetően nagyobb épületeknél gyűrű topológia is alkalmazható. Ez egyszerűsíti a kábelezést illetve növeli az információáramlás biztonságát a kétirányú kommunikáció miatt. Leírás CPU Ethernet bit 2 x 10/100 Mbit Program memória 512 kbyte Adat memória 256 kbyte Retain memória 24 kbyte Real Time Clock Van Kezelhető modulok 250 (bővítővel) Input process image Outpus process image Flash memória Fontosabb protokolok Megjelenítés 1,5 Myte Webserver, FTP szerver, DHCP, SNTP, SNMP, MODBUS/TCP, Ethernet IP Külső eszköz (modbus)

5 Általános célú tűztabló vezérléshez illetve nagy mennyiségű adat továbbításhoz a felügyelet felé, fa topológiában. Saját megjelenítési rendszerrel és nagy kapacitású cs cserélhető memóriakártyával rendelkezik CPU Ethernet Leírás Program memória Adat memória Retain memória Real Time Clock / - Geode SC1200; 266 MHz 2 x 10/100Mbit/s 2 16 Mbyte 2 32 Mbyte 128 Kbyte Van Kezelhető modulok 64 Input process image Outpus process image Flash memória Fontosabb protokolok Megjelenítés 512 byte 512 byte Cserélhető memóriakártya Webserver, FTP szerver, DHCP, SNTP, SNMP, MODBUS/TCP, Ethernet IP, Profibus, CanOpen DVI csatlakozó, USB (egér, bill) Alkalmazható modulok csatornás 24VDC digitális bemeneti modul a tűz- és füstcsappantyúk visszajelzésének fogadásához valamint a kapcsolók közvetlen bekötéséhez csatornás 24VDC digitális kimeneti modul a tűz- és füstcsappantyúk valamint a visszajelzők vezérléséhez Soros port modul, bármilyen RS232-es fizikai felületen kommunikáló eszközzel való információcseréhez Lezáró elem a belső busz lezárásához.

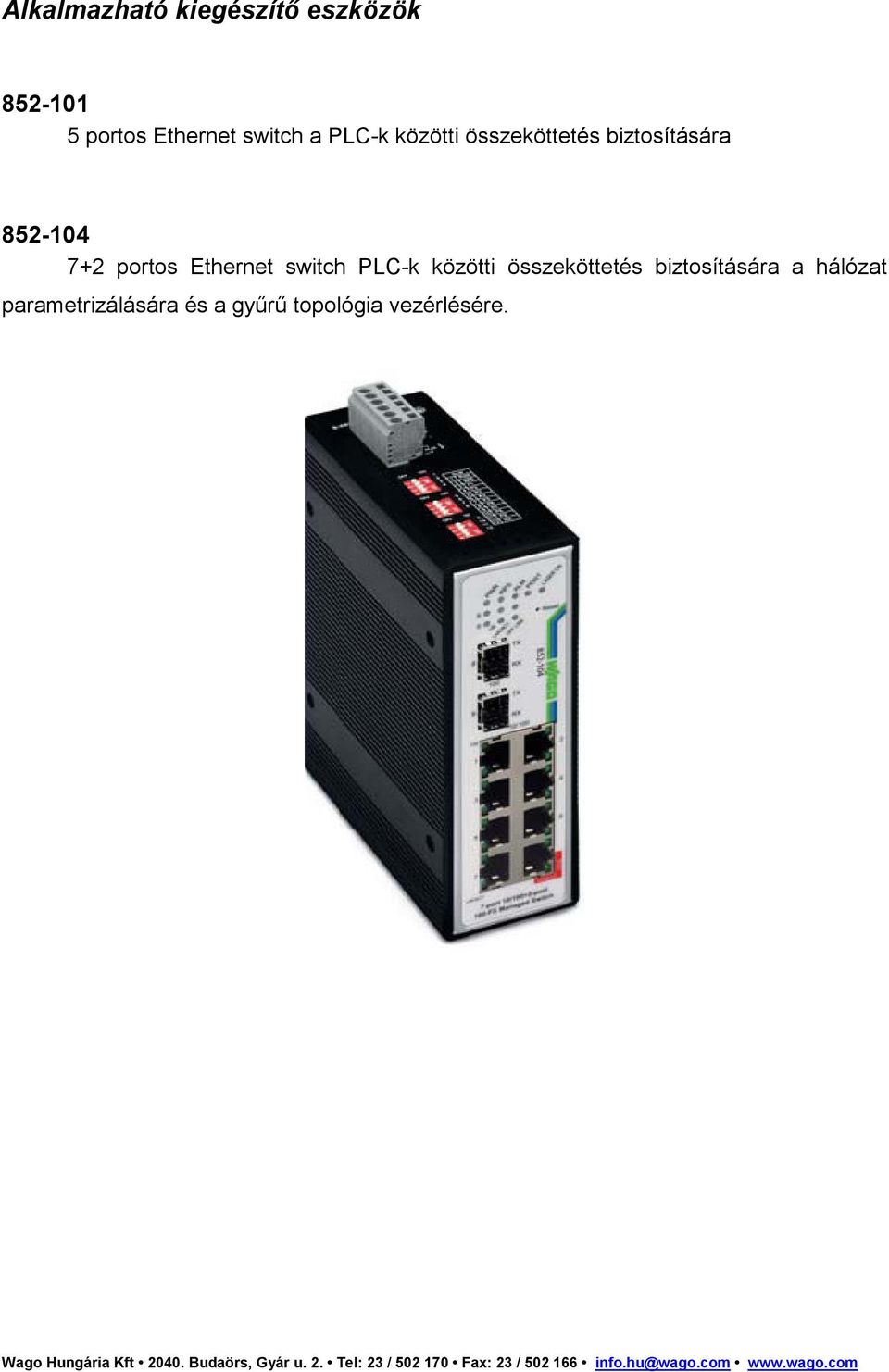

6 Alkalmazható kiegészítő eszközök portos Ethernet switch a PLC-k közötti összeköttetés biztosítására portos Ethernet switch PLC-k közötti összeköttetés biztosítására a hálózat parametrizálására és a gyűrű topológia vezérlésére.

7 Tanúsítványok A termékek egyéb tanúsítványai az wago Online katalógusban találhatóak. További információ Az eszközök részletes technikai adatlapja és telepítési útmutatója a oldalon érhető el. Wago Hungária Kft. Cím: Budaörs, Gyár u. 2. Tel: 23 / Fax: 23 / info.hu@wago.com Web:
