1 Automatizálási platform Modicon TSX Micro A valóban nyitott, specializált vezérlôrendszer

2 A nagy mértékben specializált Modicon TSX Micro sokoldalúságot és igazi szakértelmet nyújt Üdvözöljük a Telemecanique Simply Smart* világában. A Telemecanique több mint 40 alkalmazásspecifikus modulból álló teljes és sokoldalú választékot kínáló Modicon TSX Micro családja az Ön bármely rendszerének tökéletes szakértôje lehet. A változtatható teljesítményszintje, memóriájának rugalmassága és moduláris kialakítása révén az Ön minden egyes alkalmazásához megoldást nyújt. A Modicon TSX Micro nyitott bármely kommunikációs protokollra, támogatja az Ethernet TCP/IP, CANopen és AS-i kommunikációs hálózatokat, és így az eszközök kiválasztása során még nagyobb rugalmasságot és szabadságot kínál Önnek. *Simply Smart: leleményes, intelligens és egyszerûen használható

3 Telemecanique Termelékeny együttmûködés Válassza a Telemecanique hatékony megoldásait. A Telemecanique termékek kombinált használata minôségi megoldásokat nyújt az összes vezérlôalkalmazáshoz és az automatizálási funkciók követelményeihez. Transparent Ready Innovatív architektúra A Schneider Electric által kifejlesztett, Ethernet TCP/IP-n alapuló Transparent Ready koncepció magában foglalja a Telemecanique termékekbe integrált webtechnológiát, melyben az eszközök az univerzális hálózathoz csatlakoztatva transzparenssé válnak. Modicon TSX Micro A szakértô PLC A Modicon TSX Micro leginkább a kis gépekhez, mobil rendszerekhez és jármûvekhez elônyös PLC. Ahol a környezeti körülmények megkövetelik a robosztusságot, ott a Modicon TSX Micro az igazi megoldás. A többi Telemecanique termékkel való tökéletes szinergiája révén a Modicon TSX Micro-val költséghatékonyan érhetô el a gépek magas szintû teljesítménye.

4 Nyitott Függetlenül az adott feladattól legyen az az érzékelôk elosztása, intelligens eszköz csatlakoztatása, vagy az intranetbe való integráció a Modicon TSX Micro azzal, hogy egy nyitott szabványt támogat teljes szabadságot kínál Önnek rendszere üzemeltetése, tervezése és karbantartása során. Transparent Ready Egyszerû integráció a helyi vagy távoli architektúrákba Az egyszerre egyszerû és univerzális az Ethernet TCP/IP által támogatott Modbus protokollt a tervezôk könnyen használhatják, mely protokoll nagy teljesítményû megoldást nyújt az elosztott vezérlôrendszereknek. Intelligens perifériák csatlakoztatása A Modicon TSX Micro kínálat CANopen master modult is tartalmaz, mellyel maximális kommunikációs együttmûködést nyújt. PCMCIA formátumban, közvetlenül a CPU-ba szerelve kompakt megoldást biztosít. Látogasson el a címre. Ezen a gyártófüggetlen weboldalon elérheti azt a széles termékválasztékú katalógust, amelyben található termékek kiegészítik az integrált Telemecanique termékek kínálatát, melyek a következôek: c Advantys STB (IP20) és FTB/FTM (IP67) moduláris elosztott I/O rendszer c Altivar frekvenciaváltó c Lexium és Twin Line mozgásvezérlés c TeSys motorindítók Minden modulban integrált webszerver Az Ethernet TCP/IP modulok integrált webszerverrel rendelkeznek, készen arra, hogy grafikus felületként használja alkalmazásának beállításához, diagnosztizálásához és folyamatvezérlési tevékenységekhez. Grafikus könyvtára lehetôvé teszi, hogy Ön könnyedén hozzon létre weboldalakat (vezérlôoldal, diagnosztikai oldal, dokumentáció, stb.), és tárolja azokat, kihasználva a rendelkezésére álló 8 MB memóriakapacitást. Egy egyszerû internetböngészôvel hozzáférhet a PLC-bôl származó információkhoz a hálózaton vagy modemen keresztül, igazi HMI-t kínálva ezzel a képességgel. Ez a hozzáférési módszer teljesen transzparens és biztonságos. AS-i Alacsony költségû elosztott kábelezési megoldás Az AS-i master modul használata leegyszerûsíti a kábelezést, az érzékelôk és beavatkozók csatlakoztatásakor, és ezen felül 40%-kal csökkenti a teljes telepítési költséget. c Maximálisan 31 slave 200 m-en c Tápellátás és adatátvitel egyetlen kábelen c Sorkapcsot vagy M12-es csatlakozót használ

5 Multispecialista A Modicon TSX Micro egyszerû, kompakt és integrált megoldást nyújt az Ön legösszetettebb alkalmazásspecifikus igényeihez is. Az ideális megoldás biztosítása érdekében alkalmazkodik rendszere követelményeihez. PL7, az egyszerûség modellje Optimális megvalósítás A Modicon TSX Micro 4 IEC nyelvet (Utasításlista, Létradiagramm, Strukturált szöveg, Grafcet) integrál magába szabványként, bármilyen szoftveropció nélkül. Így alkalmazása bármely funkciójához a legalkalmasabb nyelvet használhatja anélkül, hogy az hatással lenne a memóriafelhasználásra vagy a végrehajtási teljesítményre. A speciális funkciók megvalósításához a PL7 egyesíti a konfigurációhoz, folyamatvezérléshez, felügyelethez és diagnosztikához szükséges alkalmazásspecifikus képernyôket. Gyorsszámlálás c Integrált csatornák c 500 khz-ig c Alkalmazásspecifikus képernyôk Mozgásvezérlés c 1 MHz SSI modul c Dedikált funkciók c Alkalmazásspecifikus képernyôk Folyamatvezérlés c PID, PWM, Servo c Fuzzy logika c Minden CPU-n c Integrált analóg csatorna Biztonságtechnika c Integrált Preventa modul c Egyszerûsített kábelezés c Alapvetô diagnosztika 4 alkalmazásspecifikus funkció Gyorsszámlálás A Modicon TSX Micro széles választékot nyújt a számlálómegoldásokból, számos különbözô teljesítményszinttel és moduláris tervezéssel: c Digitális modulok: 2 x 500 Hz-es csatorna c Közvetlenül a PLC alapba integrált: 2 x 10 khz-es csatorna c Számlálómodulok: 500 khz-ig Mozgásvezérlés Az SSI kódoló modul, mely csak egy fél slot helyet foglal el, teljes 1 MHz-es interfészt biztosít az egyszerû mozgásvezérlési alkalmazásokhoz. c Összehasonlító funkciók c Olvasás/mérés funkció c Moduló funkció c Offszet/újrakalibrálási funkciók Folyamatvezérlés A PID funkcióblokkok a Modicon TSX Micro teljes kínálatában hozzáférhetôk. Az utasítás típusától függôen Ön választhat a közvetlen analóg kimenet, a SERVO vagy PWM blokkok használata közül. Az Ön nem-lineáris vagy nehezen modellezhetô folyamataihoz a PL7 fuzzy logikai könyvtárat biztosít. Biztonságtechnika A biztonsági vészgombok és végálláskapcsolók kezelésére kialakított modul, félméretû modulban, Preventa biztonsági relével (3-as kategória, EN szabványhoz igazodva) összekötve, az Ön biztonsági rendszerének teljes diagnosztikáját nyújtja.

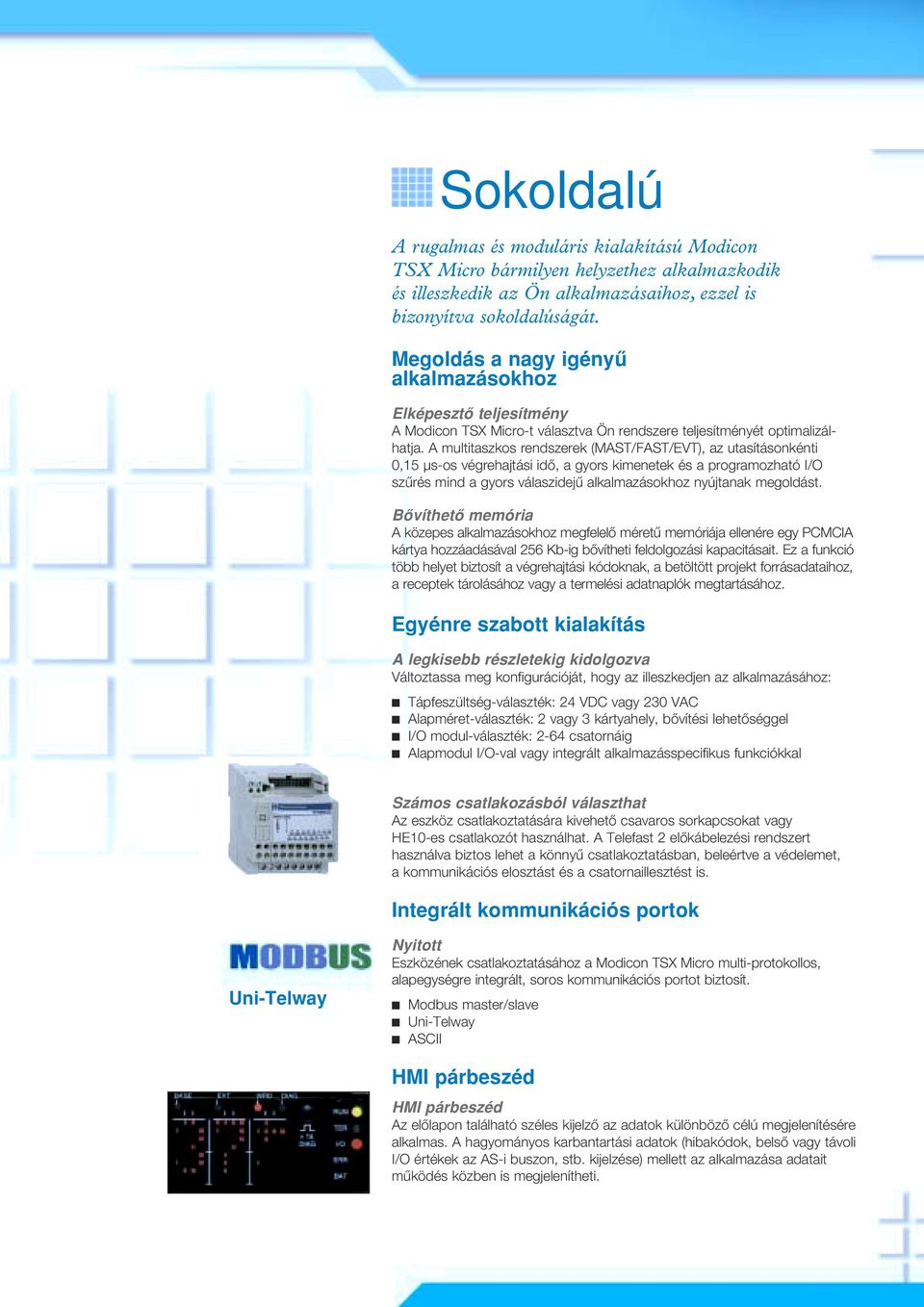

6 Sokoldalú A rugalmas és moduláris kialakítású Modicon TSX Micro bármilyen helyzethez alkalmazkodik és illeszkedik az Ön alkalmazásaihoz, ezzel is bizonyítva sokoldalúságát. Megoldás a nagy igényû alkalmazásokhoz Elképesztô teljesítmény A Modicon TSX Micro-t választva Ön rendszere teljesítményét optimalizálhatja. A multitaszkos rendszerek (MAST/FAST/EVT), az utasításonkénti 0,15 µs-os végrehajtási idô, a gyors kimenetek és a programozható I/O szûrés mind a gyors válaszidejû alkalmazásokhoz nyújtanak megoldást. Bôvíthetô memória A közepes alkalmazásokhoz megfelelô méretû memóriája ellenére egy PCMCIA kártya hozzáadásával 256 Kb-ig bôvítheti feldolgozási kapacitásait. Ez a funkció több helyet biztosít a végrehajtási kódoknak, a betöltött projekt forrásadataihoz, a receptek tárolásához vagy a termelési adatnaplók megtartásához. Egyénre szabott kialakítás A legkisebb részletekig kidolgozva Változtassa meg konfigurációját, hogy az illeszkedjen az alkalmazásához: c Tápfeszültség-választék: 24 VDC vagy 230 VAC c Alapméret-választék: 2 vagy 3 kártyahely, bôvítési lehetôséggel c I/O modul-választék: 2-64 csatornáig c Alapmodul I/O-val vagy integrált alkalmazásspecifikus funkciókkal Számos csatlakozásból választhat Az eszköz csatlakoztatására kivehetô csavaros sorkapcsokat vagy HE10-es csatlakozót használhat. A Telefast 2 elôkábelezési rendszert használva biztos lehet a könnyû csatlakoztatásban, beleértve a védelemet, a kommunikációs elosztást és a csatornaillesztést is. Integrált kommunikációs portok Uni-Telway Nyitott Eszközének csatlakoztatásához a Modicon TSX Micro multi-protokollos, alapegységre integrált, soros kommunikációs portot biztosít. c Modbus master/slave c Uni-Telway c ASCII HMI párbeszéd HMI párbeszéd Az elôlapon található széles kijelzô az adatok különbözô célú megjelenítésére alkalmas. A hagyományos karbantartási adatok (hibakódok, belsô vagy távoli I/O értékek az AS-i buszon, stb. kijelzése) mellett az alkalmazása adatait mûködés közben is megjelenítheti.

7 Kiválasztási segédlet 24 Vdc 230 Vac Max. digitális I/O Max. analóg I/O Szabad kártyahelyek száma Integrált digitális I/O 16/12 32/24 Integrált analóg I/O 8/1 Integrált számlálók 2 Ethernet CANopen 1 1 AS-i Memória (Kb) Fájltárolás (Kb) Memória Új 256 Kb-ig Modicon TSX Micro Digitális modulok Bemeneti modulok Kimeneti modulok Kombinált modulok 8 integrált analóg bemeneti csatorna/ 1 kimeneti csatorna, melyek digitálisként használhatóak TSX DEZ TSX DSZ TSX DMZ Analóg modulok Bemeneti modulok Kimeneti modulok Kombinált modulok TSX AEZ TSX ASZ TSX AMZ600 Alkalmazásspecifikus modulok Gyorsszámláló Mozgásvezérlô Biztonságtechnika 2 integrált számláló csatorna TSX CTZ2 TSX CTZ1B TSX DPZ10D2A Kommunikáció Uni-Telway busz és integrált Modbus Fipio CANopen Új Ethernet AS-i Modbus+ TSX FPP10 Fipway Soros vonal TSX SA210 TSX MB100 TSX ETZ410/510 TSX FPP20 TSX SCP11

8 Költséghatékony Szakértelmének fejlesztésében a Modicon TSX Micro az Ön megfelelô partnere. Kialakítás c Változtatható moduláris kialakítás c Megkülönböztetett termékválaszték c Integrált funkciók c PL7 szoftvercsomag + Sycon konfigurálóeszköz a CANopen busz beállításához Válassza ki az Önnek megfelelô megoldást, és csak azért fizessen! Karbantartás c Hot swap funkció minden modul esetén c Diagnosztikai üzenetek kijelzése egyszerû szövegként a PL7-en keresztül c Transzparens távoli hozzáférés Élvezze a könnyû diagnosztizálást és karbantartást! Kivitelezés c Egyszerû PL7 szoftver c CANopen gépbusz és elôkábelezési megoldás c Integrált speciális funkciók c Felhasználásra kész alkalmazásspecifikus kijelzôk Takarítson meg idôt, és tegye egyszerûbbé eszközének integritását és huzalozását! Mûködés c Transparent Ready megoldás c Robosztus konstrukció c Nyitott c Intelligens kijelzôegység Készüljön fel gépének legelônyösebb, hosszú távú teljesítményére! Termékeinket folyamatosan fejlesztjük, a katalógusban közölt információk érvényességérôl érdeklôdjön! Schneider Electric Hungária Villamossági Rt Budapest, Hauszmann Alajos u. 3/B telefon: fax: vevoszolgalat@schneider-electric.hu TE156/ /04
