1 IDAXA-PiroSTOP JFE RS485 intelligens repeater 24/77/3 Terméklap

2 Hexium Kft. JFE Terméklap Rev 2 2 Tartalomjegyzék. ISMERTETŐ HARDVER LED KAPCSOLAT A VKGY GYŰRŰVEL KAPCSOLAT A GIK SZÁMÍTÓGÉPPEL CÍMBEÁLLÍTÁS BEÉPÍTETT VISSZAJELZŐ EGYSÉGEK TÁPFESZÜLTSÉG ÉS AKKUMULÁTOR MENEDZSMENT EGYSÉG SZOFTVER KONFIGURÁCIÓS ERŐFORRÁSOK ESZKÖZ KONFIGURÁCIÓ MŰSZAKI PARAMÉTEREK ELÉRHETŐSÉG:... 2

5 BEÉPÍTETT VISSZAJELZŐ EGYSÉGEK... 8 2.6 TÁPFESZÜLTSÉG ÉS AKKUMULÁTOR MENEDZSMENT EGYSÉG... 8 3.

3 Hexium Kft. JFE Terméklap Rev 2 3. Ismertető A JFE egység feladata, hogy segítségével biztosíthassuk a Grafikus Ipari Központok (GIK) biztonságos hozzákapcsolását a VKGY gyűrűhöz. A JFE egység egyik oldalról rendelkezik Intelligens Illesztő Egységgel (IIE) felügyelt RS485-ös csatlakozásokkal a VKGY gyűrű felé, a másik oldalról RS232-es aszinkron soros porttal a GIK számítógép felé. A JFE egység a GIK számítógéppel közös készülékházban helyezkedik el. A JFE egységgel megvalósítható két különálló VKGY gyűrű egymáshoz kapcsolása is. Ekkor mindkét oldalán IIE egységgel felügyelt RS485-ös vonalakkal rendelkezik, és önálló készülékházban helyezkedik el.

A JFE egység egyik oldalról rendelkezik Intelligens Illesztő Egységgel (IIE) felügyelt RS485-ös csatlakozásokkal a VKGY gyűrű felé, a másik oldalról RS232-es

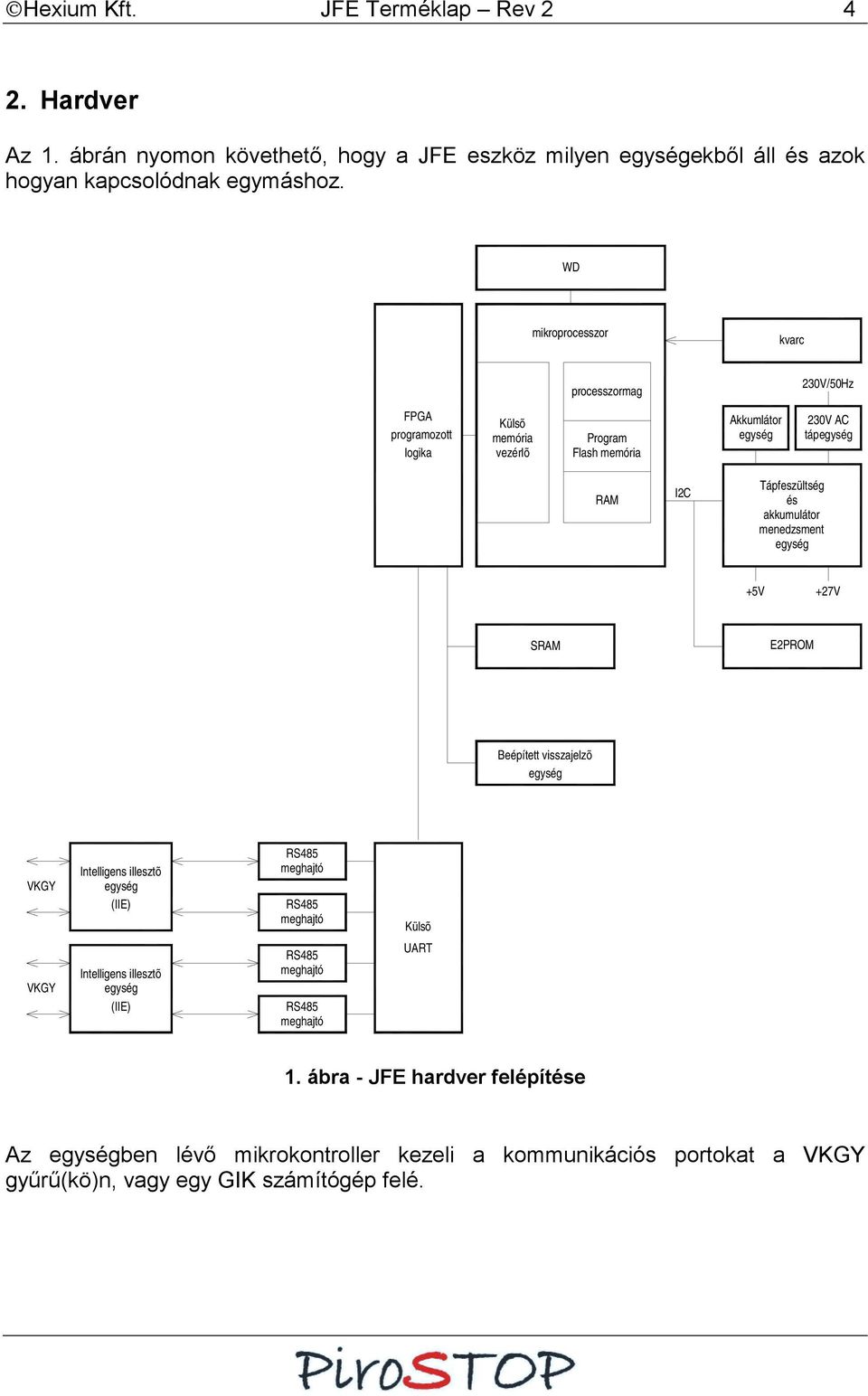

4 Hexium Kft. JFE Terméklap Rev Hardver Az. ábrán nyomon követhető, hogy a JFE eszköz milyen egységekből áll és azok hogyan kapcsolódnak egymáshoz. WD mikroprocesszor kvarc processzormag 23V/5Hz FPGA programozott logika Külsõ memória vezérlõ Program Flash memória Akkumlátor egység 23V AC tápegység RAM I2C Tápfeszültség és akkumulátor menedzsment egység +5V +27V SRAM E2PROM Beépített visszajelzõ egység VKGY Intelligens illesztõ egység (IIE) RS485 meghajtó RS485 meghajtó Külsõ VKGY Intelligens illesztõ egység (IIE) RS485 meghajtó RS485 meghajtó UART. ábra - JFE hardver felépítése Az egységben lévő mikrokontroller kezeli a kommunikációs portokat a VKGY gyűrű(kö)n, vagy egy GIK számítógép felé.

akkumulátor menedzsment egység +5V +27V SRAM E2PROM Beépített visszajelzõ egység VKGY Intelligens illesztõ egység (IIE) RS485 meghajtó RS485 meghajtó Külsõ VKGY Intelligens

5 Hexium Kft. Primer VKGY hurok csatlakozó JFE Terméklap Rev 2 Tápfeszültség csatlakozó 5 Tápmenedzsment csatlakozó Kommunikációs cím beállító kapcsoló Hurokleválasztást jelző LED VKGY hurok túlfeszültség védelem Szekunder VKGY hurok csatlakozó 2. ábra - JFE egység Beépített visszajelző egység kijelzője

Tápmenedzsment csatlakozó Kommunikációs cím beállító kapcsoló

6 Hexium Kft. JFE Terméklap Rev LED RENDBEN HIBÁS Hurokleválasztást jelző LED zölden világít nem világít 2.2 Kapcsolat a VKGY gyűrűvel Minden eszköz a beépített az Intelligens Illesztő Egység-en (IIE) keresztül kapcsolódik a HVKGY, illetve VKGY gyűrűre. Az IIE feladata a kommunikáció figyelése. Amennyiben a gyűrűre kapcsolódó egység kommunikációja nem megfelelően működik (pl. nem válaszol a másik oldal üzeneteire), az IIE lekapcsolja az egységet a gyűrűről, amely működőképes marad, csak a hibás egység információi nem jutnak el a felhasználóhoz (kivéve természetesen a kommunikációs hibáról szólót). A mikrokontroller külső aszinkron soros vezérlővel csatlakozik a VKGY kommunikációs vonalakra. A csatlakozás RS485 meghajtó -kon keresztül történik, amely meghajtók: beépített túlfeszültség védelemmel rendelkeznek; optocsatolókkal választják el galvanikusan az eszközt a HVKGY huroktól. Az VKGY gyűrűre kapcsolódó RS485 meghajtók a korábban leírt beépített IIE egységgel csatlakoznak. 3. ábra - Primer VKGY hurok csatlakozó 2.3 Kapcsolat a GIK számítógéppel A mikrokontroller külső aszinkron soros vezérlővel és egy RS232-es modemen keresztül csatlakozik a GIK számítógép RS232-es portjára. 4. ábra - Szekunder VKGY hurok csatlakozó A/+ B/- SHIELD RS485 kommunikációs vonal A vezetéke RS485 kommunikációs vonal B vezetéke árnyékolás bekötésének csatlakozója (teljes busz egy ponton legyen bekötve)

Amennyiben a gyűrűre kapcsolódó egység kommunikációja nem megfelelően működik (pl.

7 Hexium Kft. JFE Terméklap Rev Címbeállítás A DIP kapcsolóval binárisan állítjuk be az eszköz címét az alábbiak szerint: (Az alsó állásban -OFF, a felsőben -ON az adott bit értéke.) A beállítás az -5 kapcsolók segítségével történik. A as kapcsolóknak mindig OFF állásban kell lenniük. BIN DIP KAPCSOLÓK CÍM BIN DIP KAPCSOLÓK CÍM

állásban -OFF, a felsőben -ON az adott bit értéke.) A beállítás az -5 kapcsolók segítségével történik.

8 Hexium Kft. JFE Terméklap Rev Beépített visszajelző egységek A Beépített visszajelző egység feladata szerviz célokra információkat nyújtani a készülék állapotáról. Csak a készülék burkolatának megbontása után válik láthatóvá. A beépített visszajelző egység kétféle kijelzéssel rendelkezik: 2 db hétszegmenses kijelző: mutatja az eszköz címét, egyedi LED jelzés: IIE egység állapota. 2.6 Tápfeszültség és akkumulátor menedzsment egység A JFE csak abban az esetben tartalmazza ezt az egységet, ha nem GIK számítógéphez csatlakozik, hanem két VKGY hurkot kapcsol össze. Ebben az estben önálló készülékházban kerül telepítésre, így van saját tápegysége. Az egység feladatai a következők: ellenőrzi az akkumulátortelep töltését (töltőfeszültség, töltőáram); ellenőrzi az akkumulátortelep kisülését (kisütési áram),méri a tápfeszültségek értékét.

A beépített visszajelző egység kétféle kijelzéssel rendelkezik: 2

9 Hexium Kft. JFE Terméklap Rev Szoftver START Rendszerteszt Rendszerhiba jelzése Inicializálás END WDT frissítés Saját I/O kezelés primer VKGY kezelés szekunder VKGY kezelés 5. ábra - JFE szoftver felépítése 3. Konfigurációs erőforrások A PiroSTOP JFE egység az alábbi konfigurációs erőforrásokkal rendelkezik (a konfigurációról a PiroSTOP-Idaxa grafikus felügyeleti szoftver felhasználói leírás tartalmaz bővebb információt): Adatbázis Maximális rekordszám Tulajdonságok 45 Név 45 Vezérlés Nem támogatott Virtuális/zóna Nem támogatott Virtuális/zóna jelzések Nem támogatott Eszközkonfiguráció Szükség szerint Címformátum Nem támogatott Felhasználók Nem támogatott

10 Hexium Kft. JFE Terméklap Rev Eszköz konfiguráció A PiroSTOP JFE egység az Eszköz-konfiguráció alábbi paramétereit támogatja (a konkrét beállítási lehetőségeket részletesen a PiroSTOP-Idaxa grafikus felügyeleti szoftver felhasználói leírása tartalmazza): ID alapértelmezés Megnevezés, rövid leírás CHW3 x4234b RS485 port hardver paraméterek (HVKGY S) CHW4 x4234b RS485 port hardver paraméterek (HVKGY M) DINP x4 Digitális bemenetek konfigurációja DOUT x5e Digitális kimenetek konfigurációja ERIC x ERIC kommunikáció beállításai PSEM xfb4 Modem kezelésének beállításai PSH# x Riasztások és hibák jelzése, lekezelése (#=..9, A..V), összesen max. 32 bejegyzés lehetséges) PWLM xd8caca6 Tápfeszültség limitek beállításai PWSU x3c4 Táp-menedzsment konfigurációja SALO x Ellenőrzött kimenetek beállításai SDIN x4 Rendszer bemenetek kezelésének beállításai

felhasználói leírása tartalmazza): ID alapértelmezés Megnevezés, rövid leírás CHW3 x4234b RS485 port hardver paraméterek (HVKGY S) CHW4 x4234b RS485 port hardver paraméterek (HVKGY M) DINP x4

11 Hexium Kft. JFE Terméklap Rev 2 4. Műszaki paraméterek Méret: mm x 45mm Tömeg:,2 Kg Tápfeszültség: 5 VDC Össz tápáram 24 VDC táplálás esetén: ma VKGY - kommunikációs protokoll: ERIC Túlfeszültségvédelem az RS485 kommunikációs portokon: szupresszor (A/+ és B/- között, A/+ és a SHIELD között, B/- és a SHIELD között) és soros PTC ellenállás

24 VDC táplálás esetén: ma VKGY - kommunikációs protokoll: ERIC Túlfeszültségvédelem

12 Hexium Kft. JFE Terméklap Rev Elérhetőség: További információért forduljon a gyártóhoz: Hexium Kft. 34 Budapest, Váci út 5/b Tel: (+36 ) , Fax: (+36 ) pirostop@hexium.hu
