1 SecuriSens MHD 535 Termékkatalógus 2011 Securiton Termékkatalógus 2011 MHD 535 1

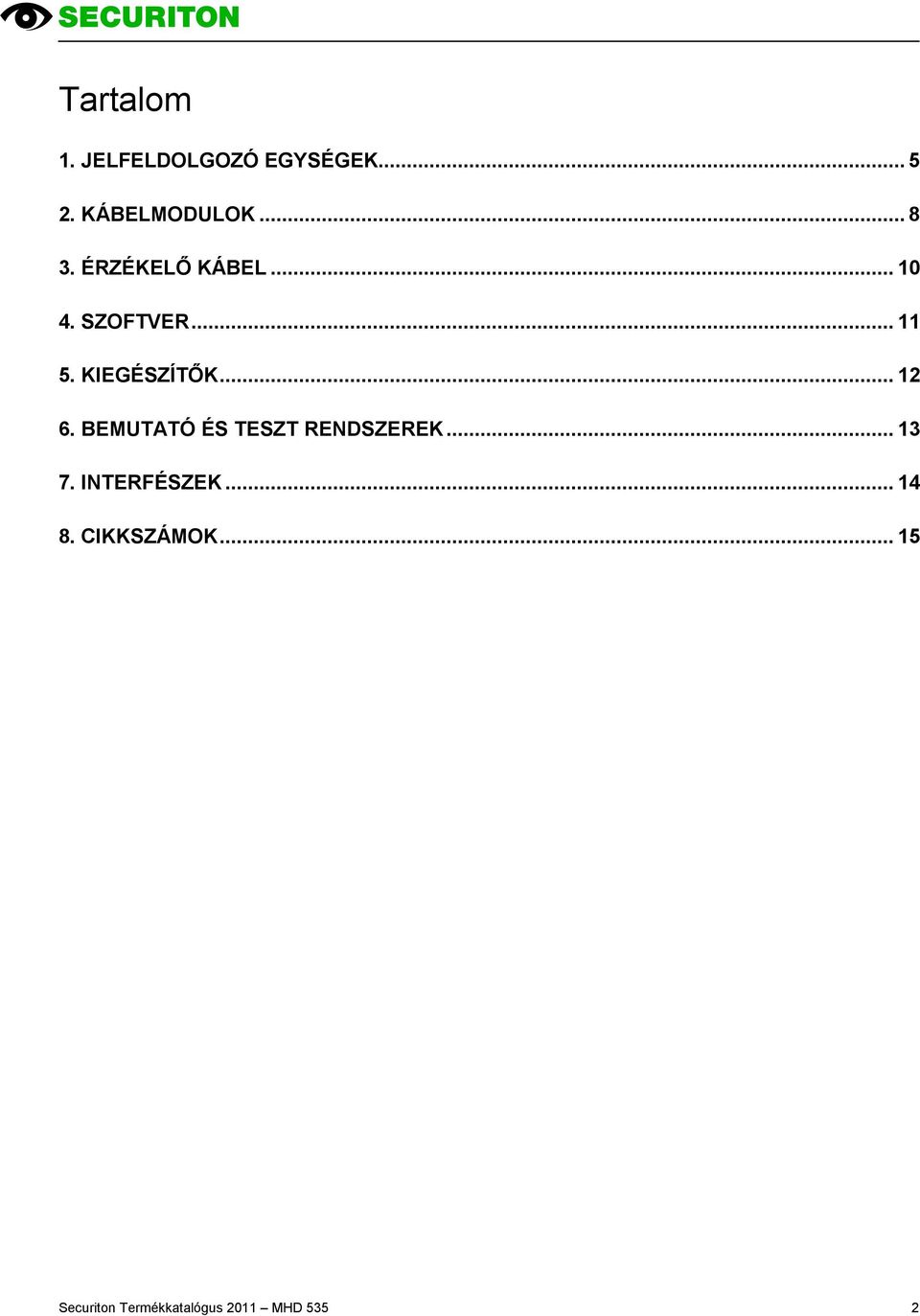

2 Tartalom 1. JELFELDOLGOZÓ EGYSÉGEK KÁBELMODULOK ÉRZÉKELŐ KÁBEL SZOFTVER KIEGÉSZÍTŐK BEMUTATÓ ÉS TESZT RENDSZEREK INTERFÉSZEK CIKKSZÁMOK Securiton Termékkatalógus 2011 MHD 535 2

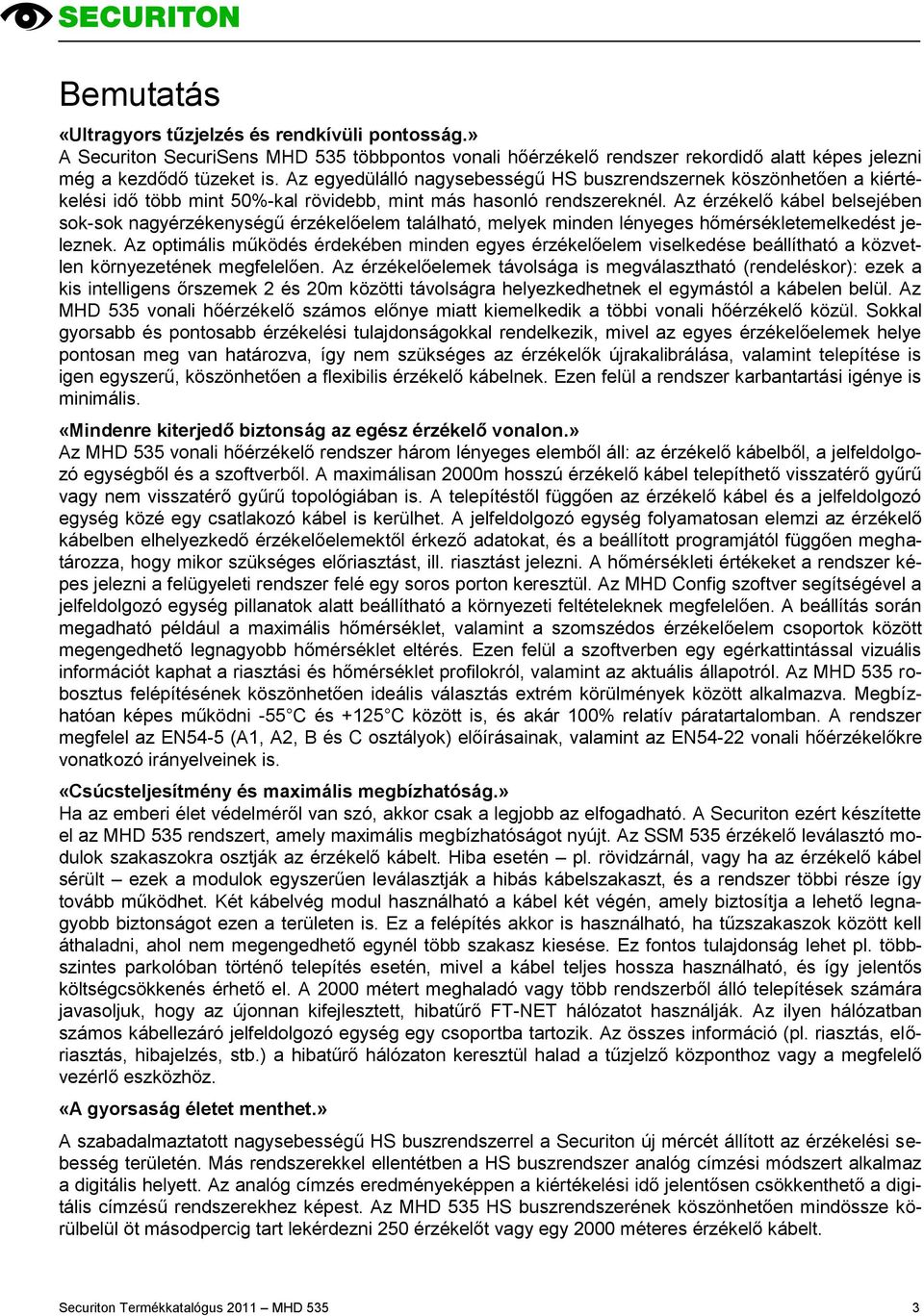

3 Bemutatás «Ultragyors tűzjelzés és rendkívüli pontosság.» A Securiton SecuriSens MHD 535 többpontos vonali hőérzékelő rendszer rekordidő alatt képes jelezni még a kezdődő tüzeket is. Az egyedülálló nagysebességű HS buszrendszernek köszönhetően a kiértékelési idő több mint 50%-kal rövidebb, mint más hasonló rendszereknél. Az érzékelő kábel belsejében sok-sok nagyérzékenységű érzékelőelem található, melyek minden lényeges hőmérsékletemelkedést jeleznek. Az optimális működés érdekében minden egyes érzékelőelem viselkedése beállítható a közvetlen környezetének megfelelően. Az érzékelőelemek távolsága is megválasztható (rendeléskor): ezek a kis intelligens őrszemek 2 és 20m közötti távolságra helyezkedhetnek el egymástól a kábelen belül. Az MHD 535 vonali hőérzékelő számos előnye miatt kiemelkedik a többi vonali hőérzékelő közül. Sokkal gyorsabb és pontosabb érzékelési tulajdonságokkal rendelkezik, mivel az egyes érzékelőelemek helye pontosan meg van határozva, így nem szükséges az érzékelők újrakalibrálása, valamint telepítése is igen egyszerű, köszönhetően a flexibilis érzékelő kábelnek. Ezen felül a rendszer karbantartási igénye is minimális. «Mindenre kiterjedő biztonság az egész érzékelő vonalon.» Az MHD 535 vonali hőérzékelő rendszer három lényeges elemből áll: az érzékelő kábelből, a jelfeldolgozó egységből és a szoftverből. A maximálisan 2000m hosszú érzékelő kábel telepíthető visszatérő gyűrű vagy nem visszatérő gyűrű topológiában is. A telepítéstől függően az érzékelő kábel és a jelfeldolgozó egység közé egy csatlakozó kábel is kerülhet. A jelfeldolgozó egység folyamatosan elemzi az érzékelő kábelben elhelyezkedő érzékelőelemektől érkező adatokat, és a beállított programjától függően meghatározza, hogy mikor szükséges előriasztást, ill. riasztást jelezni. A hőmérsékleti értékeket a rendszer képes jelezni a felügyeleti rendszer felé egy soros porton keresztül. Az MHD Config szoftver segítségével a jelfeldolgozó egység pillanatok alatt beállítható a környezeti feltételeknek megfelelően. A beállítás során megadható például a maximális hőmérséklet, valamint a szomszédos érzékelőelem csoportok között megengedhető legnagyobb hőmérséklet eltérés. Ezen felül a szoftverben egy egérkattintással vizuális információt kaphat a riasztási és hőmérséklet profilokról, valamint az aktuális állapotról. Az MHD 535 robosztus felépítésének köszönhetően ideális választás extrém körülmények között alkalmazva. Megbízhatóan képes működni -55 C és +125 C között is, és akár 100% relatív páratartalomban. A rendszer megfelel az EN54-5 (A1, A2, B és C osztályok) előírásainak, valamint az EN54-22 vonali hőérzékelőkre vonatkozó irányelveinek is. «Csúcsteljesítmény és maximális megbízhatóság.» Ha az emberi élet védelméről van szó, akkor csak a legjobb az elfogadható. A Securiton ezért készítette el az MHD 535 rendszert, amely maximális megbízhatóságot nyújt. Az SSM 535 érzékelő leválasztó modulok szakaszokra osztják az érzékelő kábelt. Hiba esetén pl. rövidzárnál, vagy ha az érzékelő kábel sérült ezek a modulok egyszerűen leválasztják a hibás kábelszakaszt, és a rendszer többi része így tovább működhet. Két kábelvég modul használható a kábel két végén, amely biztosítja a lehető legnagyobb biztonságot ezen a területen is. Ez a felépítés akkor is használható, ha tűzszakaszok között kell áthaladni, ahol nem megengedhető egynél több szakasz kiesése. Ez fontos tulajdonság lehet pl. többszintes parkolóban történő telepítés esetén, mivel a kábel teljes hossza használható, és így jelentős költségcsökkenés érhető el. A 2000 métert meghaladó vagy több rendszerből álló telepítések számára javasoljuk, hogy az újonnan kifejlesztett, hibatűrő FT-NET hálózatot használják. Az ilyen hálózatban számos kábellezáró jelfeldolgozó egység egy csoportba tartozik. Az összes információ (pl. riasztás, előriasztás, hibajelzés, stb.) a hibatűrő hálózaton keresztül halad a tűzjelző központhoz vagy a megfelelő vezérlő eszközhöz. «A gyorsaság életet menthet.» A szabadalmaztatott nagysebességű HS buszrendszerrel a Securiton új mércét állított az érzékelési sebesség területén. Más rendszerekkel ellentétben a HS buszrendszer analóg címzési módszert alkalmaz a digitális helyett. Az analóg címzés eredményeképpen a kiértékelési idő jelentősen csökkenthető a digitális címzésű rendszerekhez képest. Az MHD 535 HS buszrendszerének köszönhetően mindössze körülbelül öt másodpercig tart lekérdezni 250 érzékelőt vagy egy 2000 méteres érzékelő kábelt. Securiton Termékkatalógus 2011 MHD 535 3

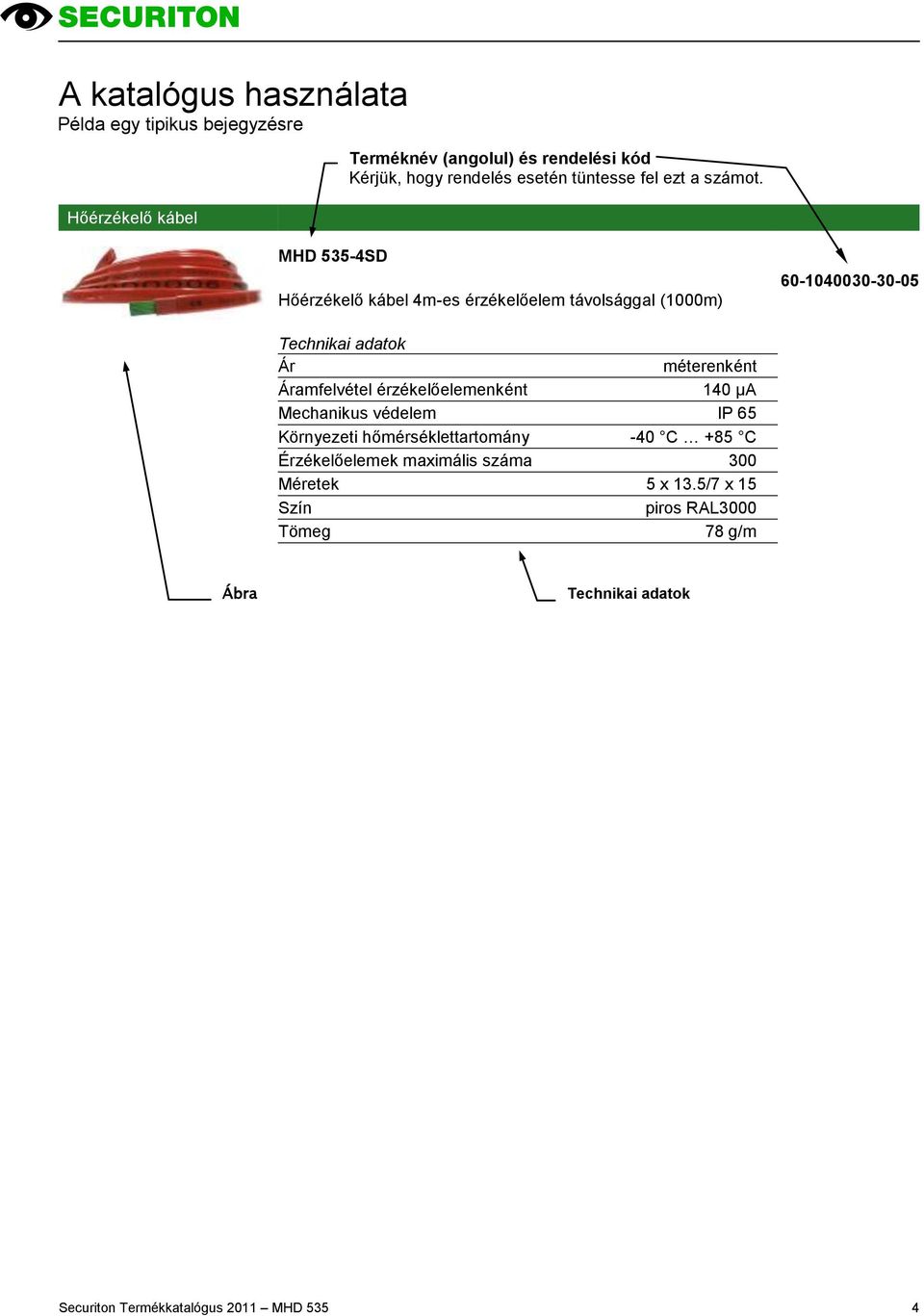

4 A katalógus használata Példa egy tipikus bejegyzésre Hőérzékelő kábel Terméknév (angolul) és rendelési kód Kérjük, hogy rendelés esetén tüntesse fel ezt a számot. MHD 535-4SD Hőérzékelő kábel 4m-es érzékelőelem távolsággal (1000m) Ár méterenként Áramfelvétel érzékelőelemenként 140 µa Mechanikus védelem IP 65 Környezeti hőmérséklettartomány -40 C +85 C Érzékelőelemek maximális száma 300 Méretek 5 x 13.5/7 x 15 Szín piros RAL g/m Ábra Securiton Termékkatalógus 2011 MHD 535 4

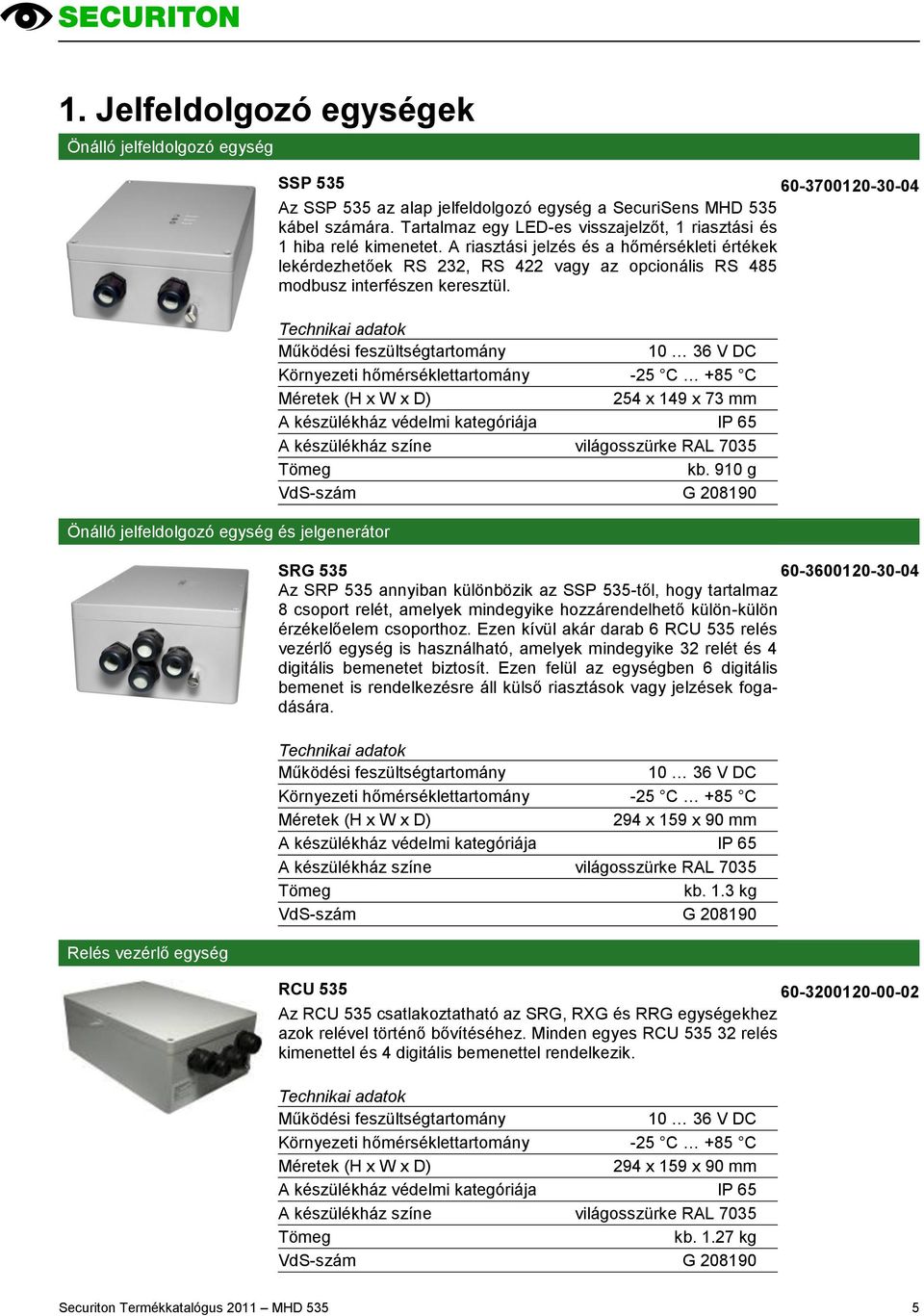

5 1. Jelfeldolgozó egységek Önálló jelfeldolgozó egység Önálló jelfeldolgozó egység és jelgenerátor Relés vezérlő egység SSP Az SSP 535 az alap jelfeldolgozó egység a SecuriSens MHD 535 kábel számára. Tartalmaz egy LED-es visszajelzőt, 1 riasztási és 1 hiba relé kimenetet. A riasztási jelzés és a hőmérsékleti értékek lekérdezhetőek RS 232, RS 422 vagy az opcionális RS 485 modbusz interfészen keresztül V DC Környezeti hőmérséklettartomány -25 C +85 C 254 x 149 x 73 mm A készülékház színe világosszürke RAL 7035 kb. 910 g SRG Az SRP 535 annyiban különbözik az SSP 535-től, hogy tartalmaz 8 csoport relét, amelyek mindegyike hozzárendelhető külön-külön érzékelőelem csoporthoz. Ezen kívül akár darab 6 RCU 535 relés vezérlő egység is használható, amelyek mindegyike 32 relét és 4 digitális bemenetet biztosít. Ezen felül az egységben 6 digitális bemenet is rendelkezésre áll külső riasztások vagy jelzések fogadására V DC Környezeti hőmérséklettartomány -25 C +85 C 294 x 159 x 90 mm A készülékház színe világosszürke RAL 7035 kb. 1.3 kg RCU Az RCU 535 csatlakoztatható az SRG, RXG és RRG egységekhez azok relével történő bővítéséhez. Minden egyes RCU relés kimenettel és 4 digitális bemenettel rendelkezik V DC Környezeti hőmérséklettartomány -25 C +85 C 294 x 159 x 90 mm A készülékház színe világosszürke RAL 7035 kb kg Securiton Termékkatalógus 2011 MHD 535 5

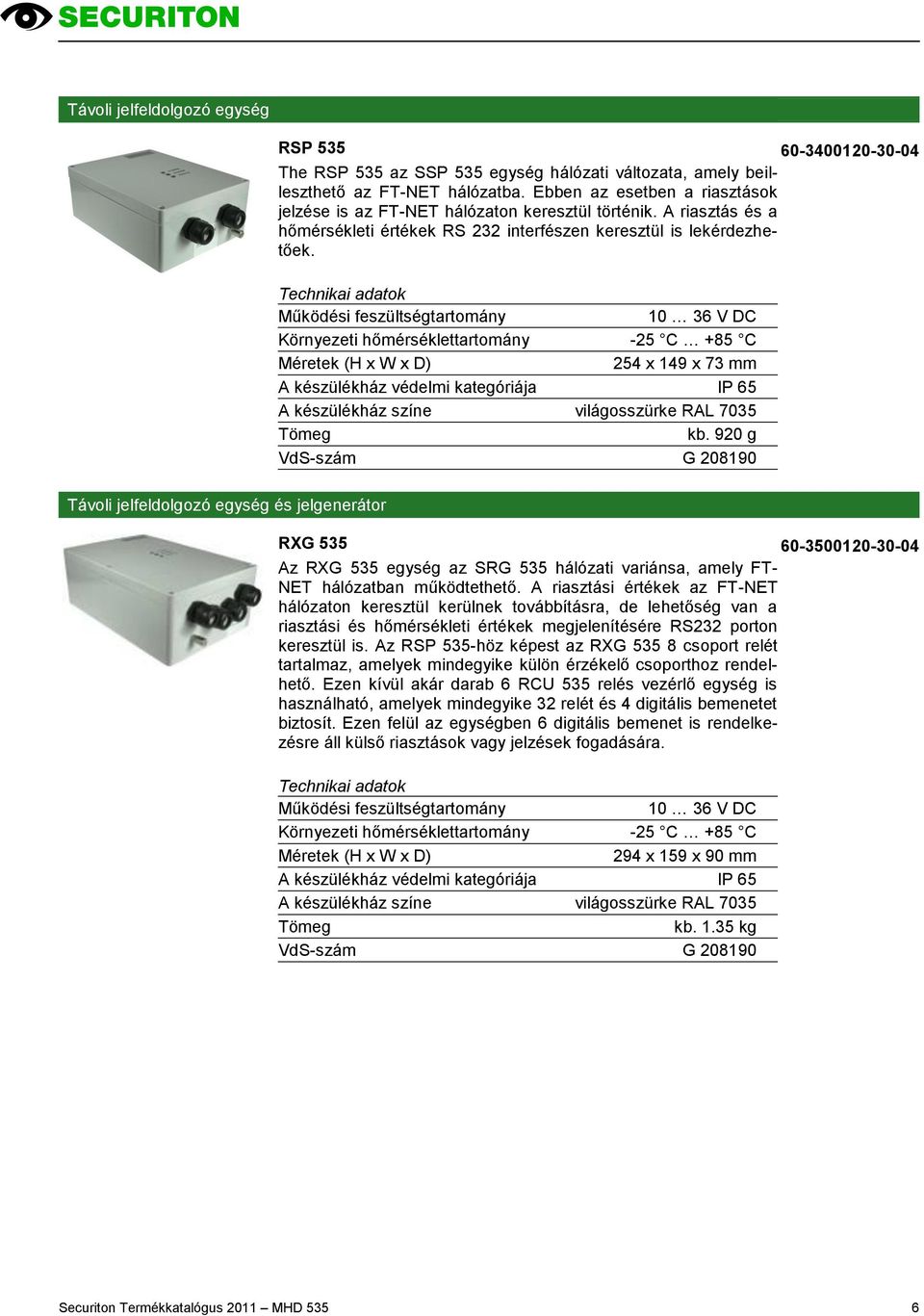

6 Távoli jelfeldolgozó egység Távoli jelfeldolgozó egység és jelgenerátor RSP The RSP 535 az SSP 535 egység hálózati változata, amely beilleszthető az FT-NET hálózatba. Ebben az esetben a riasztások jelzése is az FT-NET hálózaton keresztül történik. A riasztás és a hőmérsékleti értékek RS 232 interfészen keresztül is lekérdezhetőek V DC Környezeti hőmérséklettartomány -25 C +85 C 254 x 149 x 73 mm A készülékház színe világosszürke RAL 7035 kb. 920 g RXG Az RXG 535 egység az SRG 535 hálózati variánsa, amely FT- NET hálózatban működtethető. A riasztási értékek az FT-NET hálózaton keresztül kerülnek továbbításra, de lehetőség van a riasztási és hőmérsékleti értékek megjelenítésére RS232 porton keresztül is. Az RSP 535-höz képest az RXG csoport relét tartalmaz, amelyek mindegyike külön érzékelő csoporthoz rendelhető. Ezen kívül akár darab 6 RCU 535 relés vezérlő egység is használható, amelyek mindegyike 32 relét és 4 digitális bemenetet biztosít. Ezen felül az egységben 6 digitális bemenet is rendelkezésre áll külső riasztások vagy jelzések fogadására V DC Környezeti hőmérséklettartomány -25 C +85 C 294 x 159 x 90 mm A készülékház színe világosszürke RAL 7035 kb kg Securiton Termékkatalógus 2011 MHD 535 6

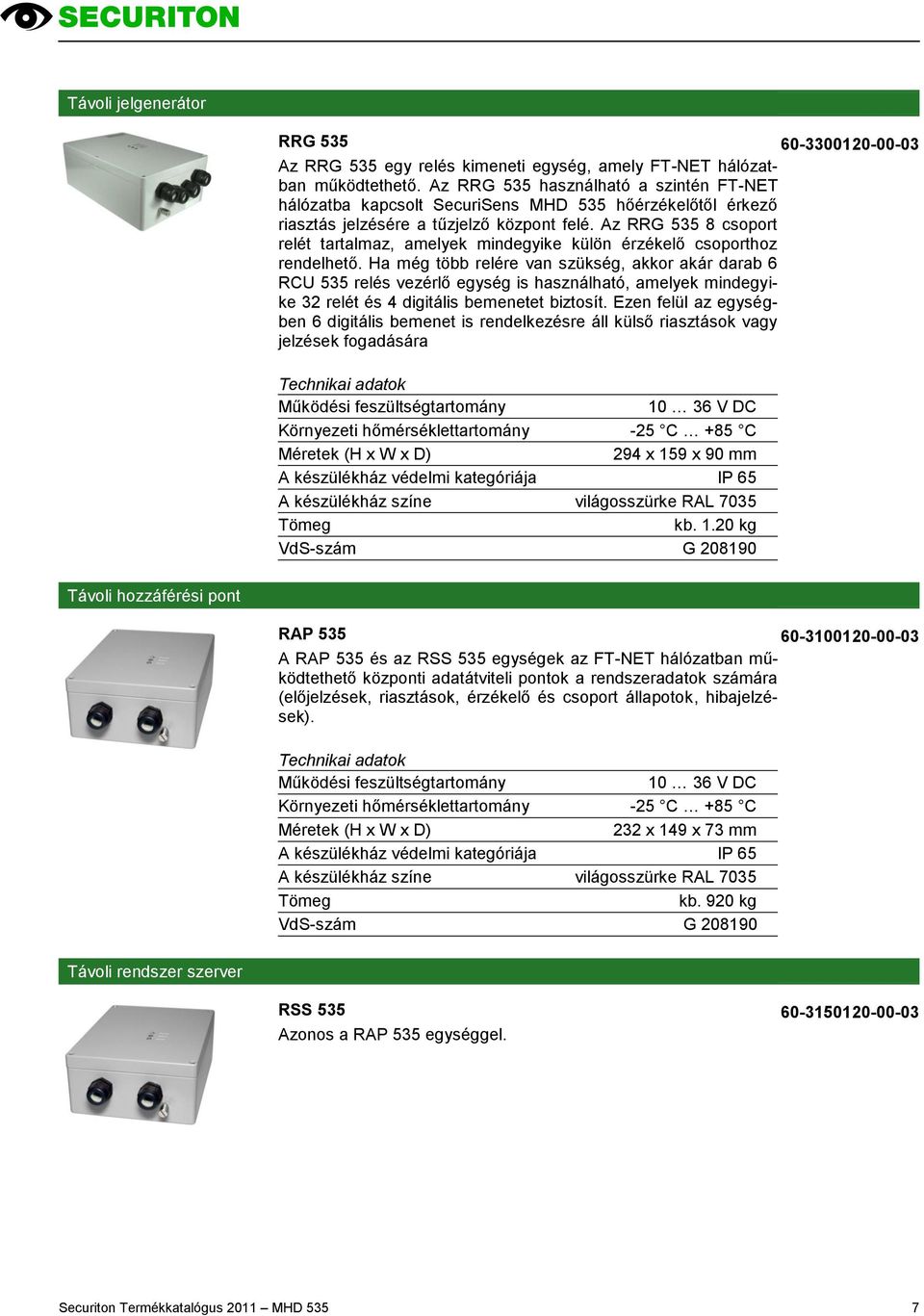

7 Távoli jelgenerátor RRG Az RRG 535 egy relés kimeneti egység, amely FT-NET hálózatban működtethető. Az RRG 535 használható a szintén FT-NET hálózatba kapcsolt SecuriSens MHD 535 hőérzékelőtől érkező riasztás jelzésére a tűzjelző központ felé. Az RRG csoport relét tartalmaz, amelyek mindegyike külön érzékelő csoporthoz rendelhető. Ha még több relére van szükség, akkor akár darab 6 RCU 535 relés vezérlő egység is használható, amelyek mindegyike 32 relét és 4 digitális bemenetet biztosít. Ezen felül az egységben 6 digitális bemenet is rendelkezésre áll külső riasztások vagy jelzések fogadására V DC Környezeti hőmérséklettartomány -25 C +85 C 294 x 159 x 90 mm A készülékház színe világosszürke RAL 7035 kb kg Távoli hozzáférési pont RAP A RAP 535 és az RSS 535 egységek az FT-NET hálózatban működtethető központi adatátviteli pontok a rendszeradatok számára (előjelzések, riasztások, érzékelő és csoport állapotok, hibajelzések) V DC Környezeti hőmérséklettartomány -25 C +85 C 232 x 149 x 73 mm A készülékház színe világosszürke RAL 7035 kb. 920 kg Távoli rendszer szerver RSS 535 Azonos a RAP 535 egységgel Securiton Termékkatalógus 2011 MHD 535 7

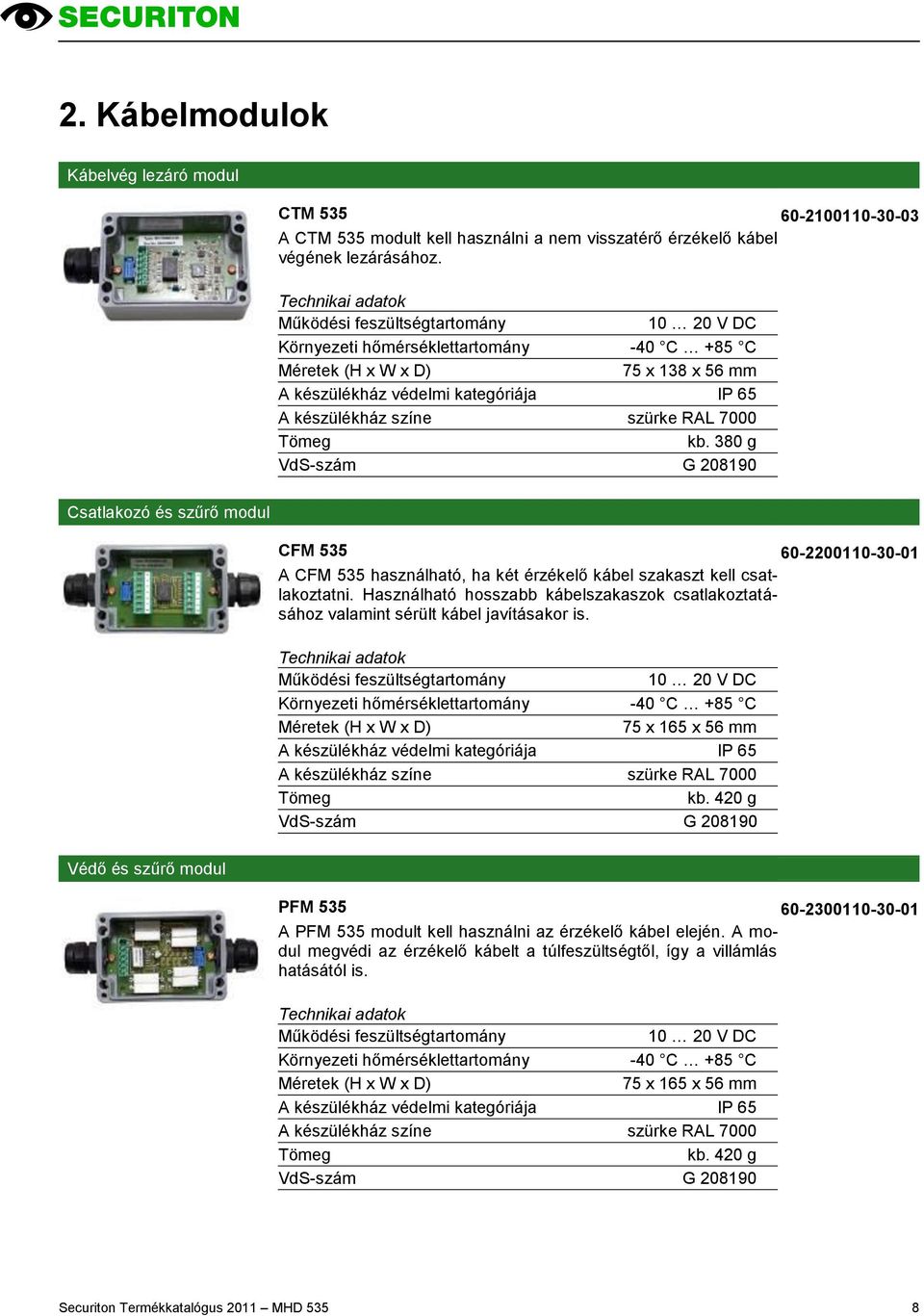

8 2. Kábelmodulok Kábelvég lezáró modul Csatlakozó és szűrő modul Védő és szűrő modul CTM 535 A CTM 535 modult kell használni a nem visszatérő érzékelő kábel végének lezárásához V DC Környezeti hőmérséklettartomány -40 C +85 C 75 x 138 x 56 mm A készülékház színe szürke RAL 7000 kb. 380 g CFM A CFM 535 használható, ha két érzékelő kábel szakaszt kell csatlakoztatni. Használható hosszabb kábelszakaszok csatlakoztatásához valamint sérült kábel javításakor is V DC Környezeti hőmérséklettartomány -40 C +85 C 75 x 165 x 56 mm A készülékház színe szürke RAL 7000 kb. 420 g PFM A PFM 535 modult kell használni az érzékelő kábel elején. A modul megvédi az érzékelő kábelt a túlfeszültségtől, így a villámlás hatásától is V DC Környezeti hőmérséklettartomány -40 C +85 C 75 x 165 x 56 mm A készülékház színe szürke RAL 7000 kb. 420 g Securiton Termékkatalógus 2011 MHD 535 8

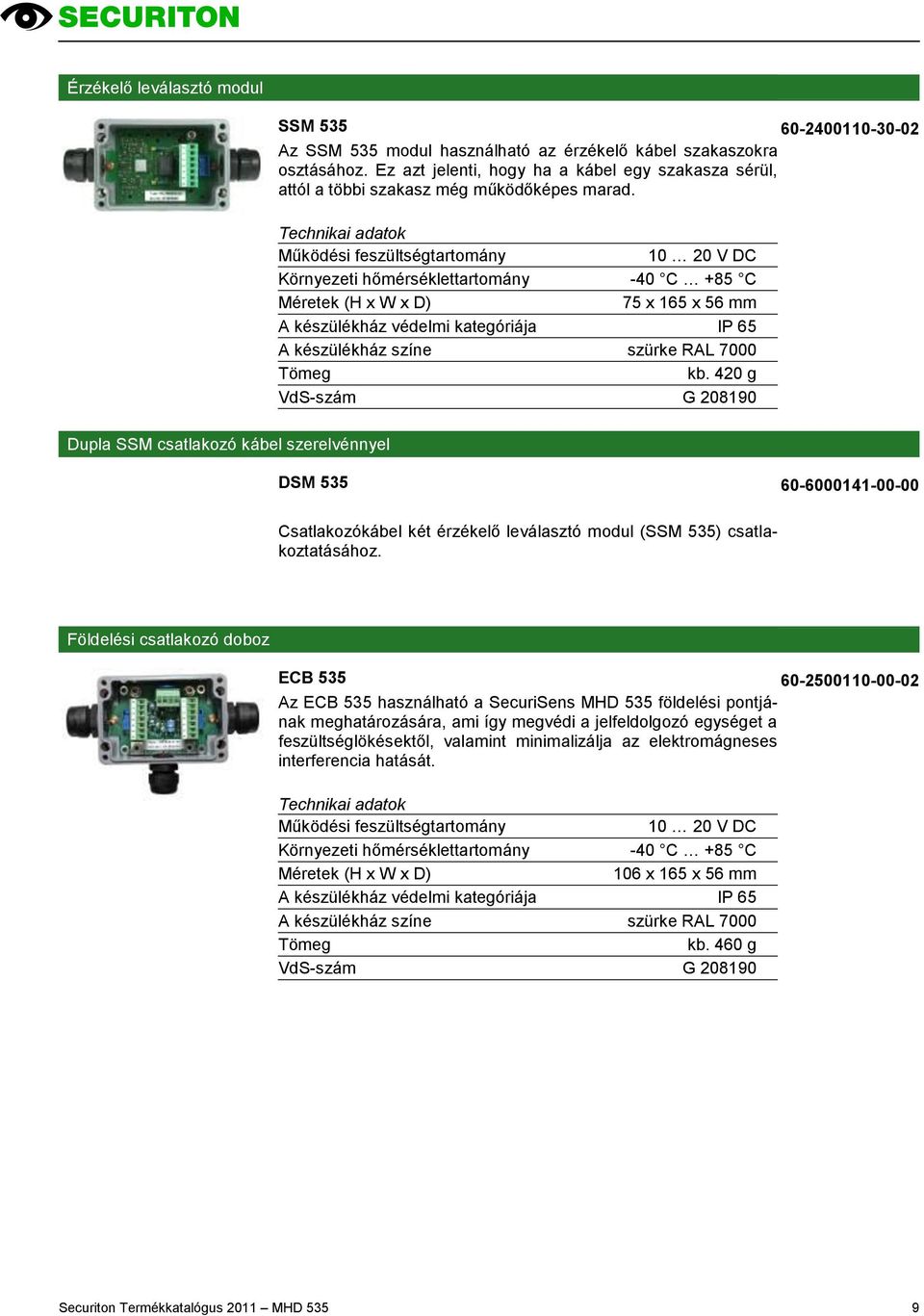

9 Érzékelő leválasztó modul Dupla SSM csatlakozó kábel szerelvénnyel SSM Az SSM 535 modul használható az érzékelő kábel szakaszokra osztásához. Ez azt jelenti, hogy ha a kábel egy szakasza sérül, attól a többi szakasz még működőképes marad V DC Környezeti hőmérséklettartomány -40 C +85 C 75 x 165 x 56 mm A készülékház színe szürke RAL 7000 kb. 420 g DSM Csatlakozókábel két érzékelő leválasztó modul (SSM 535) csatlakoztatásához. Földelési csatlakozó doboz ECB Az ECB 535 használható a SecuriSens MHD 535 földelési pontjának meghatározására, ami így megvédi a jelfeldolgozó egységet a feszültséglökésektől, valamint minimalizálja az elektromágneses interferencia hatását V DC Környezeti hőmérséklettartomány -40 C +85 C 106 x 165 x 56 mm A készülékház színe szürke RAL 7000 kb. 460 g Securiton Termékkatalógus 2011 MHD 535 9

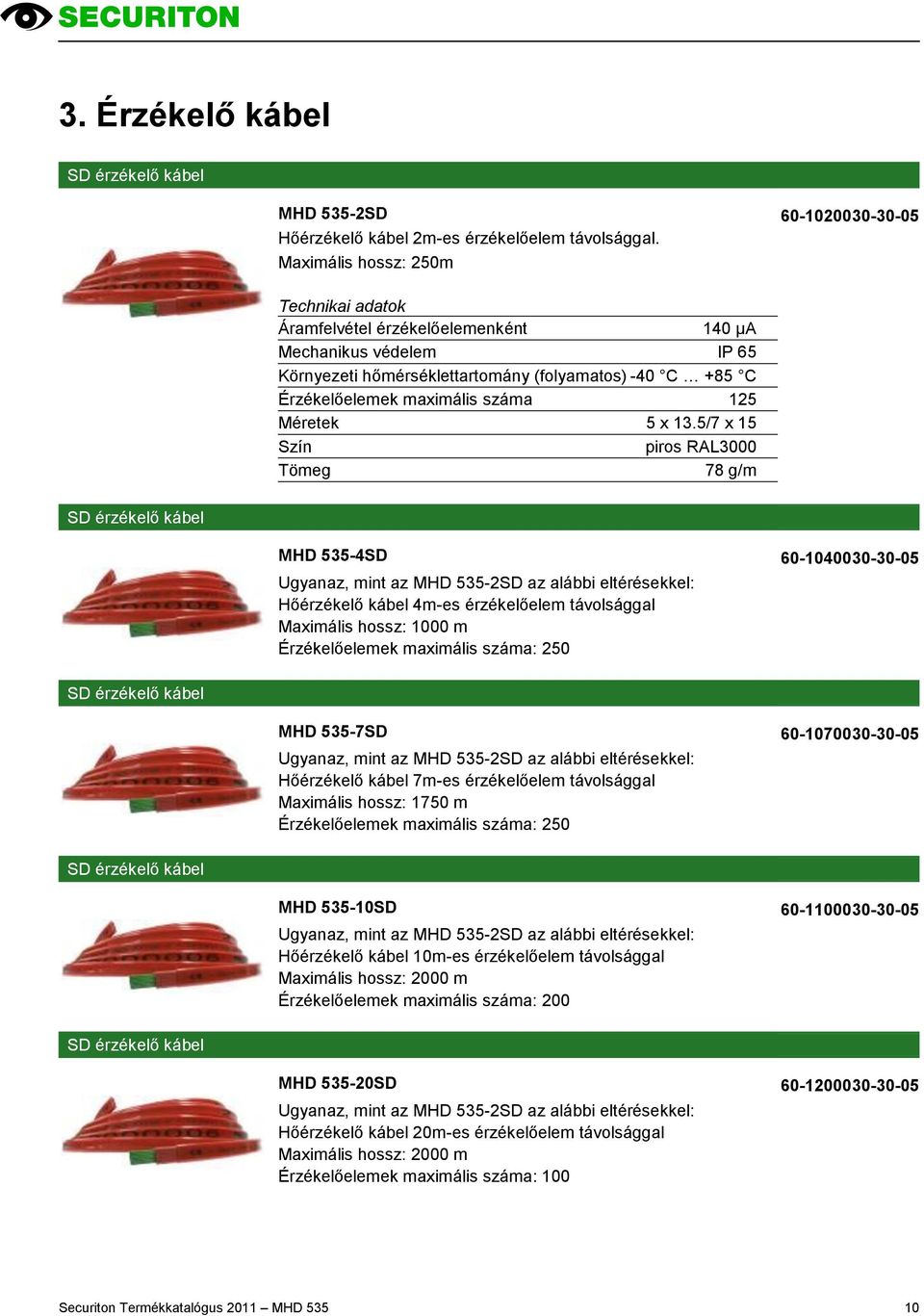

10 3. Érzékelő kábel SD érzékelő kábel MHD 535-2SD Hőérzékelő kábel 2m-es érzékelőelem távolsággal. Maximális hossz: 250m Áramfelvétel érzékelőelemenként 140 µa Mechanikus védelem IP 65 Környezeti hőmérséklettartomány (folyamatos) -40 C +85 C Érzékelőelemek maximális száma 125 Méretek 5 x 13.5/7 x 15 Szín piros RAL g/m SD érzékelő kábel MHD 535-4SD Ugyanaz, mint az MHD 535-2SD az alábbi eltérésekkel: Hőérzékelő kábel 4m-es érzékelőelem távolsággal Maximális hossz: 1000 m Érzékelőelemek maximális száma: SD érzékelő kábel MHD 535-7SD Ugyanaz, mint az MHD 535-2SD az alábbi eltérésekkel: Hőérzékelő kábel 7m-es érzékelőelem távolsággal Maximális hossz: 1750 m Érzékelőelemek maximális száma: SD érzékelő kábel MHD SD Ugyanaz, mint az MHD 535-2SD az alábbi eltérésekkel: Hőérzékelő kábel 10m-es érzékelőelem távolsággal Maximális hossz: 2000 m Érzékelőelemek maximális száma: SD érzékelő kábel MHD SD Ugyanaz, mint az MHD 535-2SD az alábbi eltérésekkel: Hőérzékelő kábel 20m-es érzékelőelem távolsággal Maximális hossz: 2000 m Érzékelőelemek maximális száma: Securiton Termékkatalógus 2011 MHD

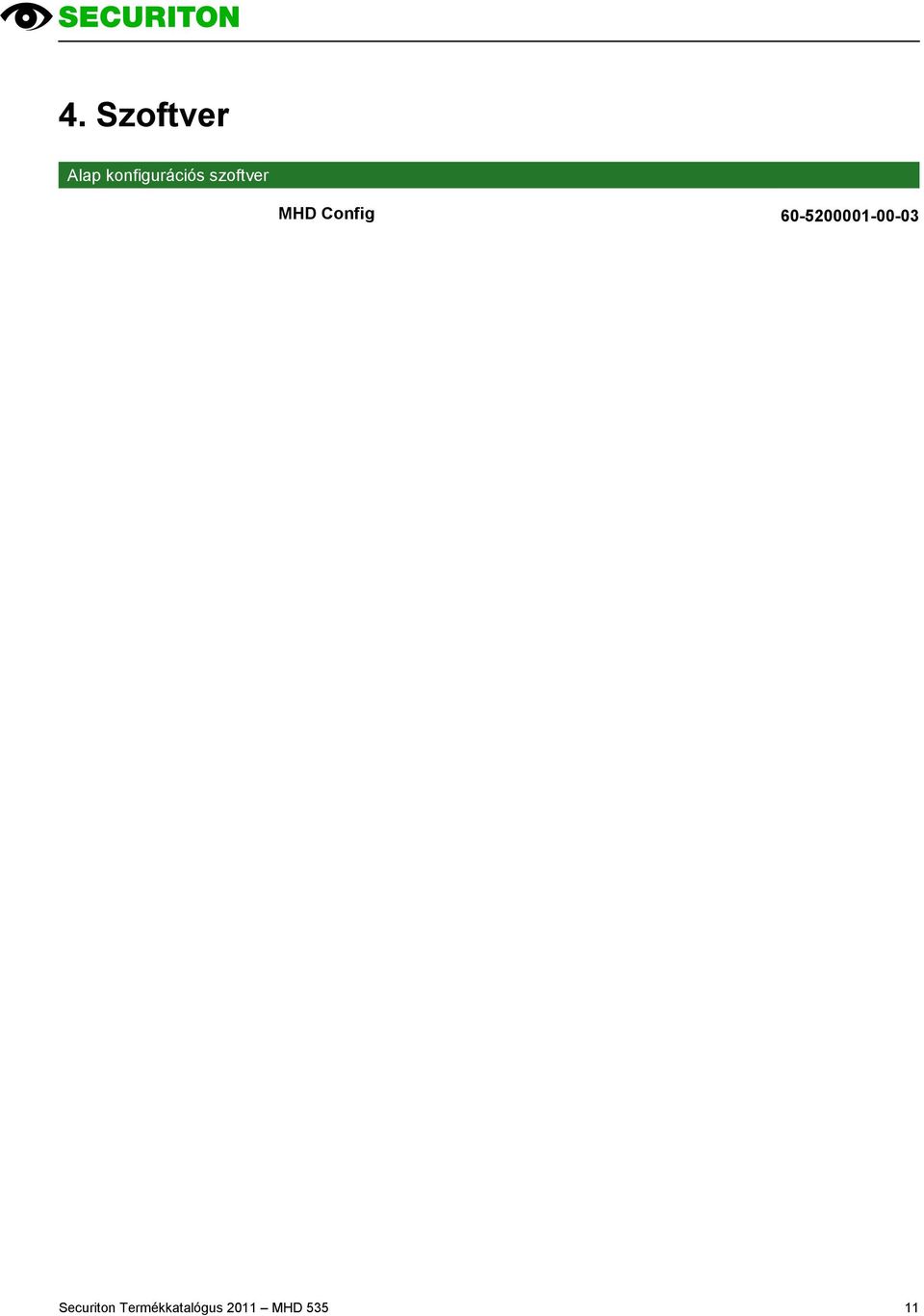

11 4. Szoftver Alap konfigurációs szoftver MHD Config Securiton Termékkatalógus 2011 MHD

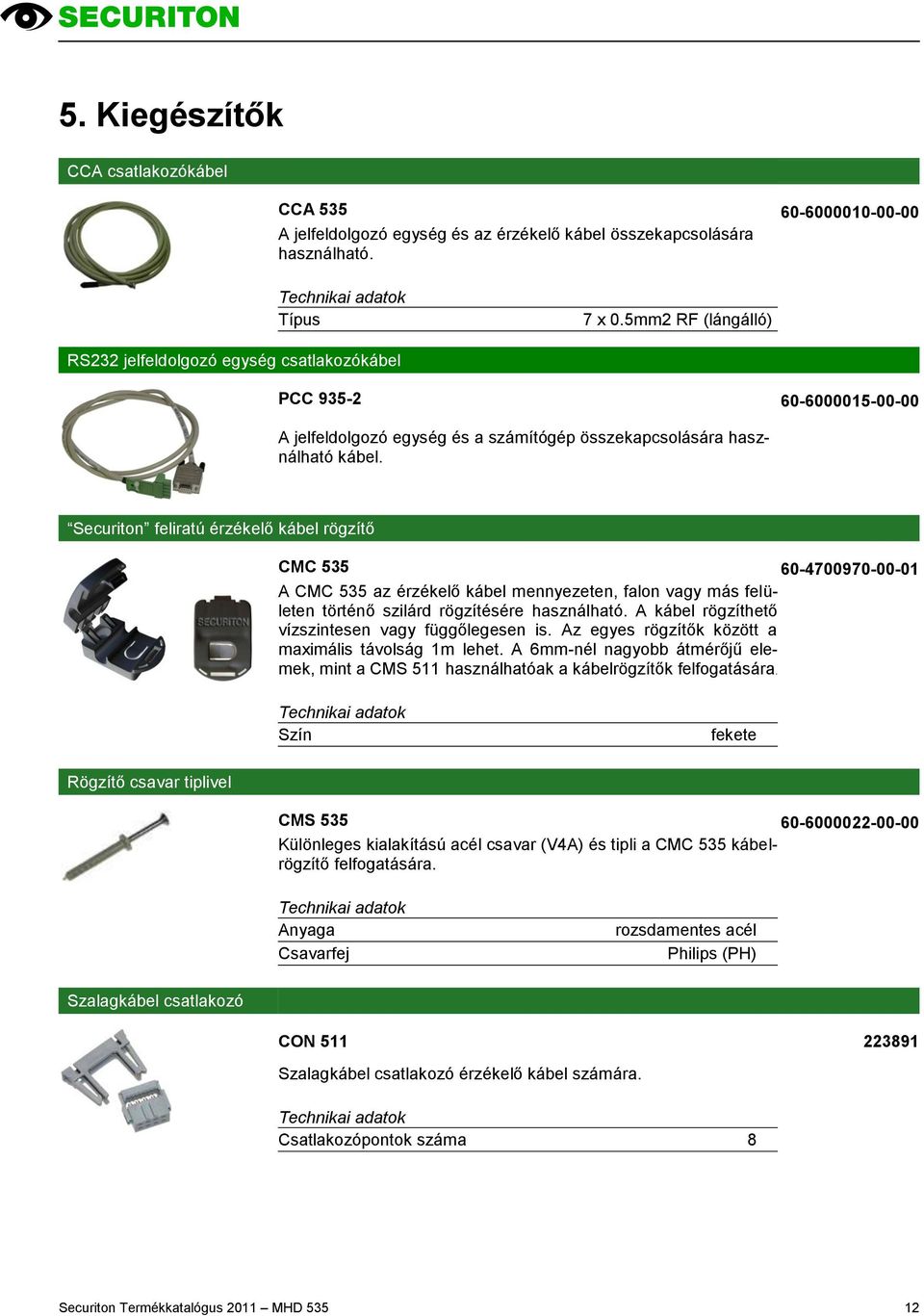

12 5. Kiegészítők CCA csatlakozókábel CCA 535 A jelfeldolgozó egység és az érzékelő kábel összekapcsolására használható Típus 7 x 0.5mm2 RF (lángálló) RS232 jelfeldolgozó egység csatlakozókábel PCC A jelfeldolgozó egység és a számítógép összekapcsolására használható kábel. Securiton feliratú érzékelő kábel rögzítő CMC A CMC 535 az érzékelő kábel mennyezeten, falon vagy más felületen történő szilárd rögzítésére használható. A kábel rögzíthető vízszintesen vagy függőlegesen is. Az egyes rögzítők között a maximális távolság 1m lehet. A 6mm-nél nagyobb átmérőjű elemek, mint a CMS 511 használhatóak a kábelrögzítők felfogatására. Szín fekete Rögzítő csavar tiplivel CMS 535 Különleges kialakítású acél csavar (V4A) és tipli a CMC 535 kábelrögzítő felfogatására Anyaga Csavarfej rozsdamentes acél Philips (PH) Szalagkábel csatlakozó CON 511 Szalagkábel csatlakozó érzékelő kábel számára Csatlakozópontok száma 8 Securiton Termékkatalógus 2011 MHD

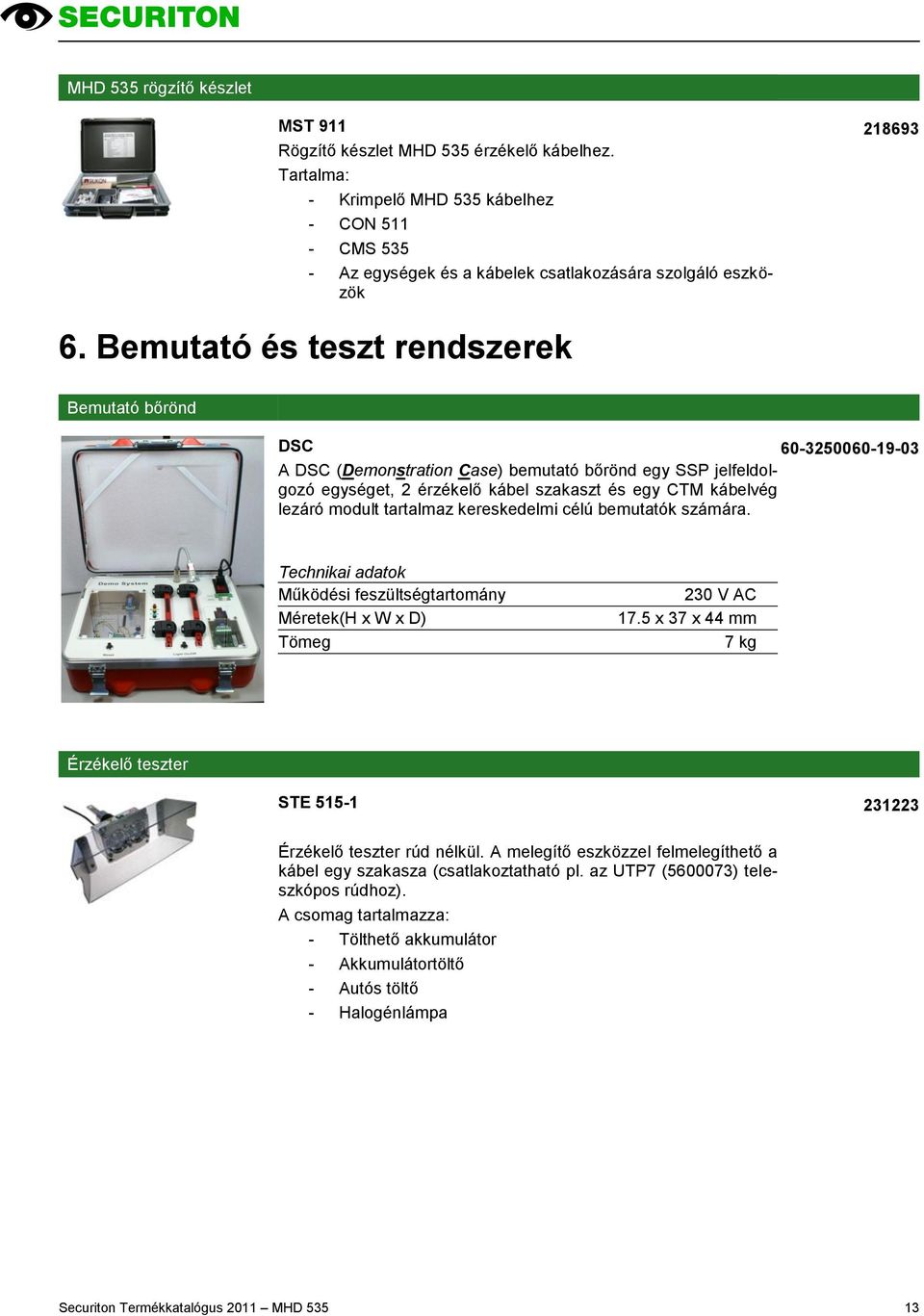

13 MHD 535 rögzítő készlet MST 911 Rögzítő készlet MHD 535 érzékelő kábelhez. Tartalma: - Krimpelő MHD 535 kábelhez - CON CMS Az egységek és a kábelek csatlakozására szolgáló eszközök Bemutató és teszt rendszerek Bemutató bőrönd DSC A DSC (Demonstration Case) bemutató bőrönd egy SSP jelfeldolgozó egységet, 2 érzékelő kábel szakaszt és egy CTM kábelvég lezáró modult tartalmaz kereskedelmi célú bemutatók számára. Méretek(H x W x D) 230 V AC 17.5 x 37 x 44 mm 7 kg Érzékelő teszter STE Érzékelő teszter rúd nélkül. A melegítő eszközzel felmelegíthető a kábel egy szakasza (csatlakoztatható pl. az UTP7 ( ) teleszkópos rúdhoz). A csomag tartalmazza: - Tölthető akkumulátor - Akkumulátortöltő - Autós töltő - Halogénlámpa Securiton Termékkatalógus 2011 MHD

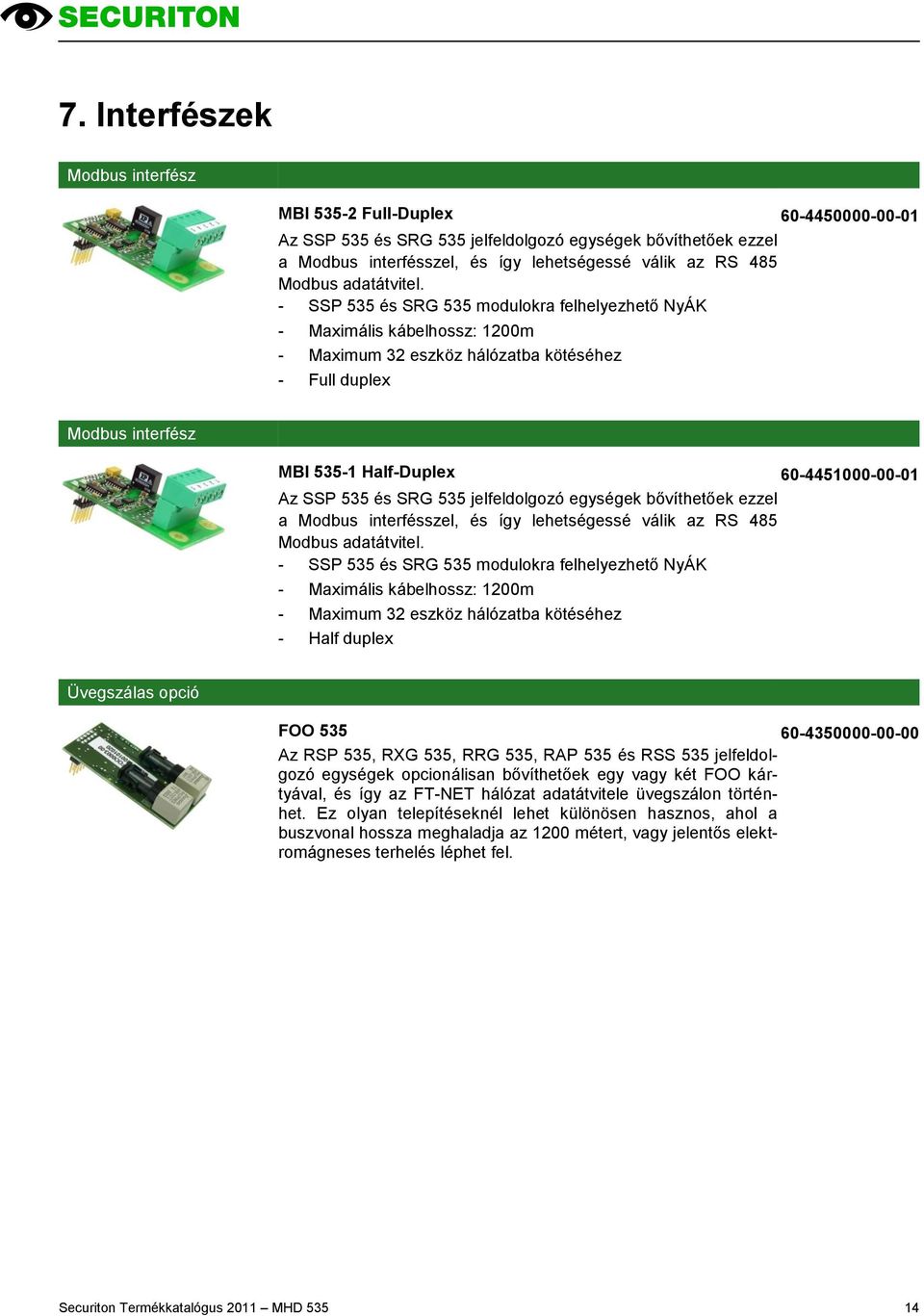

14 7. Interfészek Modbus interfész MBI Full-Duplex Az SSP 535 és SRG 535 jelfeldolgozó egységek bővíthetőek ezzel a Modbus interfésszel, és így lehetségessé válik az RS 485 Modbus adatátvitel. - SSP 535 és SRG 535 modulokra felhelyezhető NyÁK - Maximális kábelhossz: 1200m - Maximum 32 eszköz hálózatba kötéséhez - Full duplex Modbus interfész MBI Half-Duplex Az SSP 535 és SRG 535 jelfeldolgozó egységek bővíthetőek ezzel a Modbus interfésszel, és így lehetségessé válik az RS 485 Modbus adatátvitel. - SSP 535 és SRG 535 modulokra felhelyezhető NyÁK - Maximális kábelhossz: 1200m - Maximum 32 eszköz hálózatba kötéséhez - Half duplex Üvegszálas opció FOO Az RSP 535, RXG 535, RRG 535, RAP 535 és RSS 535 jelfeldolgozó egységek opcionálisan bővíthetőek egy vagy két FOO kártyával, és így az FT-NET hálózat adatátvitele üvegszálon történhet. Ez olyan telepítéseknél lehet különösen hasznos, ahol a buszvonal hossza meghaladja az 1200 métert, vagy jelentős elektromágneses terhelés léphet fel. Securiton Termékkatalógus 2011 MHD

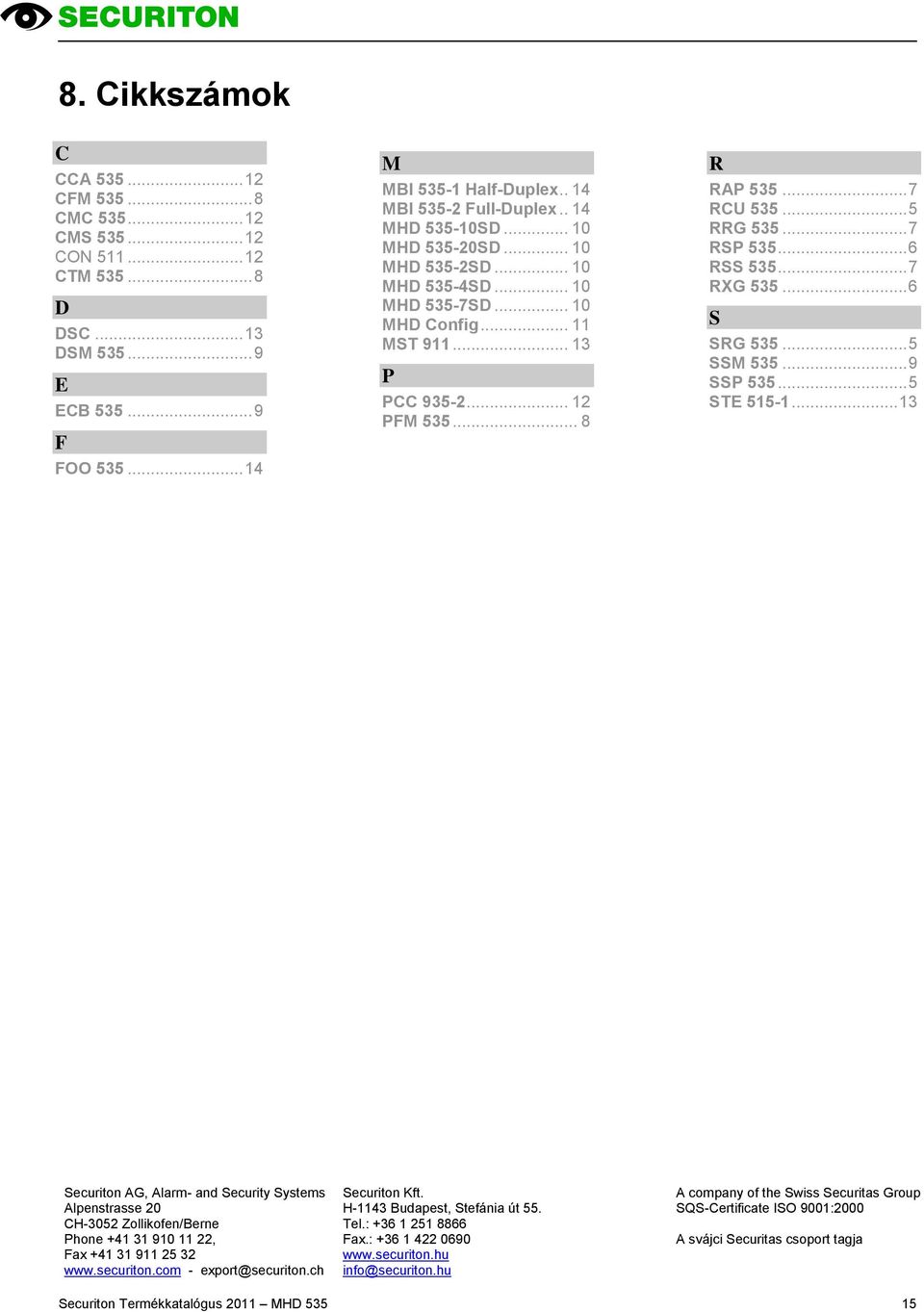

15 8. Cikkszámok C CCA CFM CMC CMS CON CTM D DSC DSM E ECB F FOO M MBI Half-Duplex.. 14 MBI Full-Duplex.. 14 MHD SD MHD SD MHD 535-2SD MHD 535-4SD MHD 535-7SD MHD Config MST P PCC PFM R RAP RCU RRG RSP RSS RXG S SRG SSM SSP STE Securiton AG, Alarm- and Security Systems Alpenstrasse 20 CH-3052 Zollikofen/Berne Phone , Fax export@securiton.ch Securiton Kft. H-1143 Budapest, Stefánia út 55. Tel.: Fax.: info@securiton.hu A company of the Swiss Securitas Group SQS-Certificate ISO 9001:2000 A svájci Securitas csoport tagja Securiton Termékkatalógus 2011 MHD
