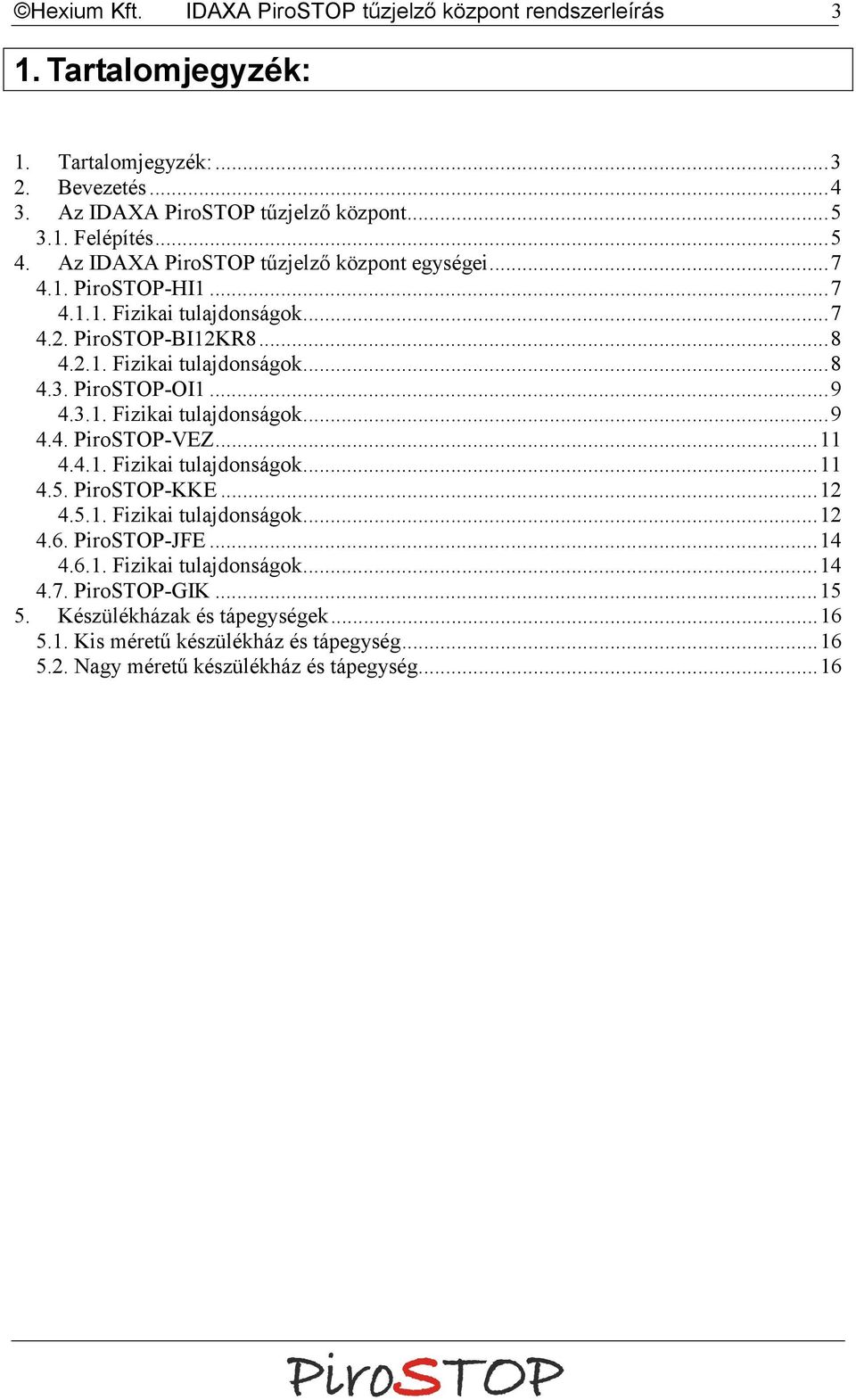

3 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás 3 1. Tartalomjegyzék: 1. Tartalomjegyzék: Bevezetés Az IDAXA PiroSTOP tűzjelző központ Felépítés Az IDAXA PiroSTOP tűzjelző központ egységei PiroSTOP-HI Fizikai tulajdonságok PiroSTOP-BI12KR Fizikai tulajdonságok PiroSTOP-OI Fizikai tulajdonságok PiroSTOP-VEZ Fizikai tulajdonságok PiroSTOP-KKE Fizikai tulajdonságok PiroSTOP-JFE Fizikai tulajdonságok PiroSTOP-GIK Készülékházak és tápegységek Kis méretű készülékház és tápegység Nagy méretű készülékház és tápegység...16

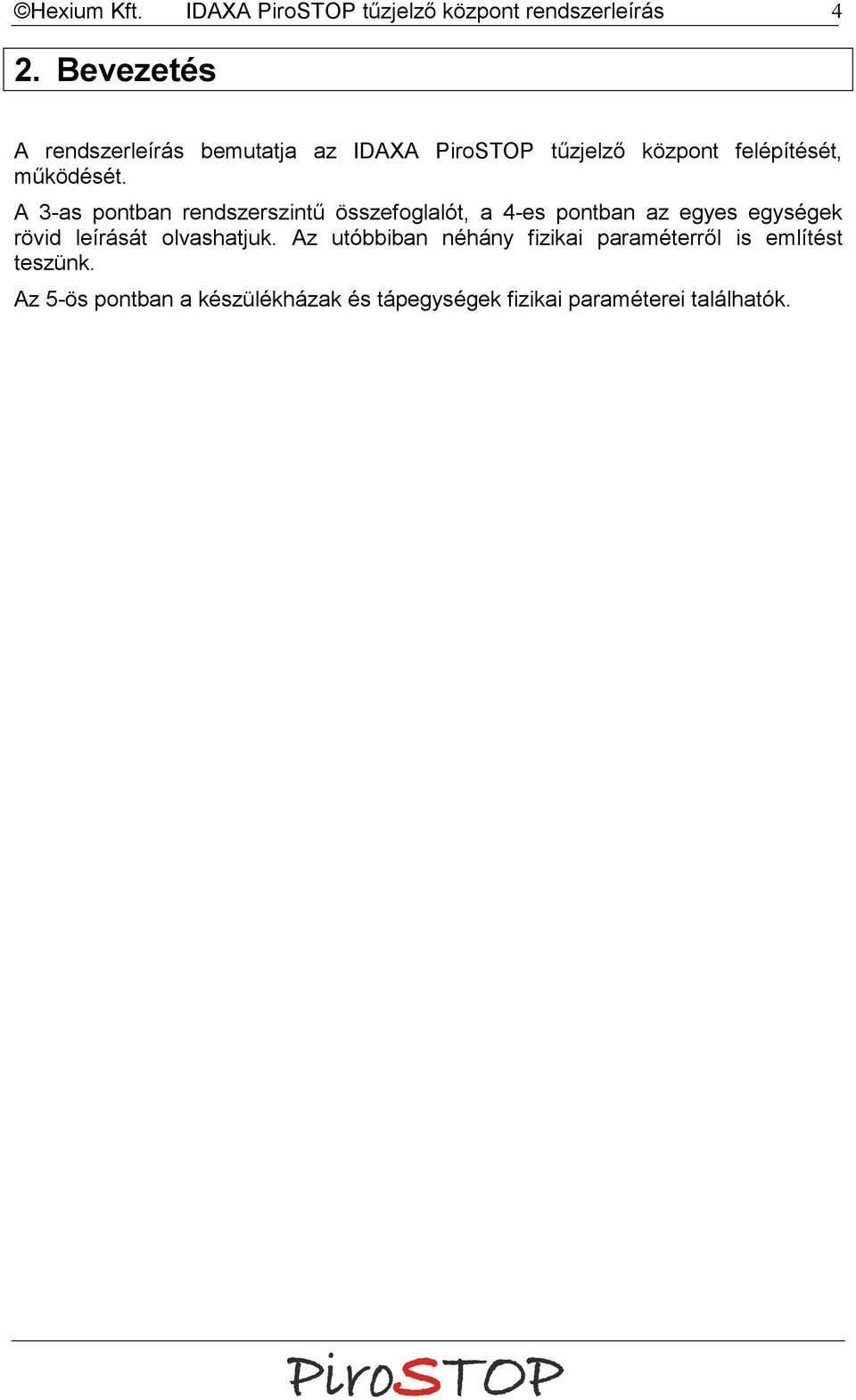

4 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás 4 2. Bevezetés A rendszerleírás bemutatja az IDAXA PiroSTOP tűzjelző központ felépítését, működését. A 3-as pontban rendszerszintű összefoglalót, a 4-es pontban az egyes egységek rövid leírását olvashatjuk. Az utóbbiban néhány fizikai paraméterről is említést teszünk. Az 5-ös pontban a készülékházak és tápegységek fizikai paraméterei találhatók.

5 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás 5 3. Az IDAXA PiroSTOP tűzjelző központ Az IDAXA PiroSTOP tűzjelző központ egy moduláris felépítésű, elosztott intelligenciájú eszköz. A moduláris felépítésből következik, hogy esetleges bővítések bármikor egyszerűen kivitelezhetők. Az elosztott intelligenciából következik, hogy a tűzjelző központon belül nem egy helyen történnek döntések és tárolódnak információk, hanem a központ több egységében. Ennek előnye egyrészt szintén az egyszerű bővíthetőség, másrészt az, hogy nagy kiterjedésű objektumok esetén a döntéshozói szintet közel lehet telepíteni az érzékelőkhöz, nem kockáztatva a kábelhálózat sérülése esetén a teljes tűzjelző rendszer működőképességét Felépítés Az IDAXA PiroSTOP tűzjelző központ hierarchiailag két szintre tagolódik. Az alsó szinten találhatók az érzékelő szintű eszközök (HI1, BI12KR8, OI1), a felső szinten találhatók a vezérlő szintű eszközök (VEZ, KKE, JFE+GIK). Az érzékelő szintű eszközök feladata, hogy információkat gyűjtsenek az érzékelőkről, bemeneti eszközökről és vezérléseket hajtsanak végre. A vezérlő szintű eszközök feladata az érzékelő szintű eszközök kezelése, a róluk érkező információk feldolgozása, döntéshozatal, információ tárolás, felhasználói kezelés biztosítása. A PiroSTOP rendszerfelépítés ábrán nyomon követhetjük az egyes eszközök kapcsolódását a tűzjelző rendszerhez. Az érzékelő szintű eszközök a HVKGY hurkokra, a vezérlő szintű eszközök a VKGY hurokra kapcsolódnak. A két hierarchikus szint a VEZ eszközökön keresztül kapcsolódik össze. Minden VEZ eszköznek van egy-egy saját HVKGY gyűrűje. Mind a VKGY, mind a HVKGY hurok egy-egy csavart érpáras gyűrű RS485-ös kommunikációval. Minden eszköz a szomszéd eszközzel tartja folyamatosan a kapcsolatot. A kapcsolat tartásban az egyik eszköz master, a másik slave. A kommunikációt mindig a master oldal kezdeményezi, de az információ áramlása kétirányú. A VKGY és HVKGY gyűrű felépítése biztosítja, hogy egyszeres vonalszakadás esetén is elérhető minden egyes eszköz. Minden eszköz a beépített az Intelligens Illesztő Egység-en (IIE) keresztül kapcsolódik a HVKGY, illetve VKGY gyűrűre. Az IIE feladata a kommunikáció figyelése. Amennyiben a gyűrűre kapcsolódó egység kommunikációja nem megfelelően működik (pl. nem válaszol a másik oldal üzeneteire), az IIE lekapcsolja az egységet a gyűrűről, amely működőképes marad, csak a hibás egység információi nem jutnak el a felhasználóhoz (kivéve természetesen a kommunikációs hibáról szólót). Mindkét típusú gyűrűn 8 bites címmel rendelkeznek az eszközök, így az elhelyezhető eszközök összes száma hurkonként 256. Minden eszköz rendelkezhet saját tápegységgel, de a rendszer topológiájától függően több egység közös készülékházba, közös tápegységgel is elhelyezhető.

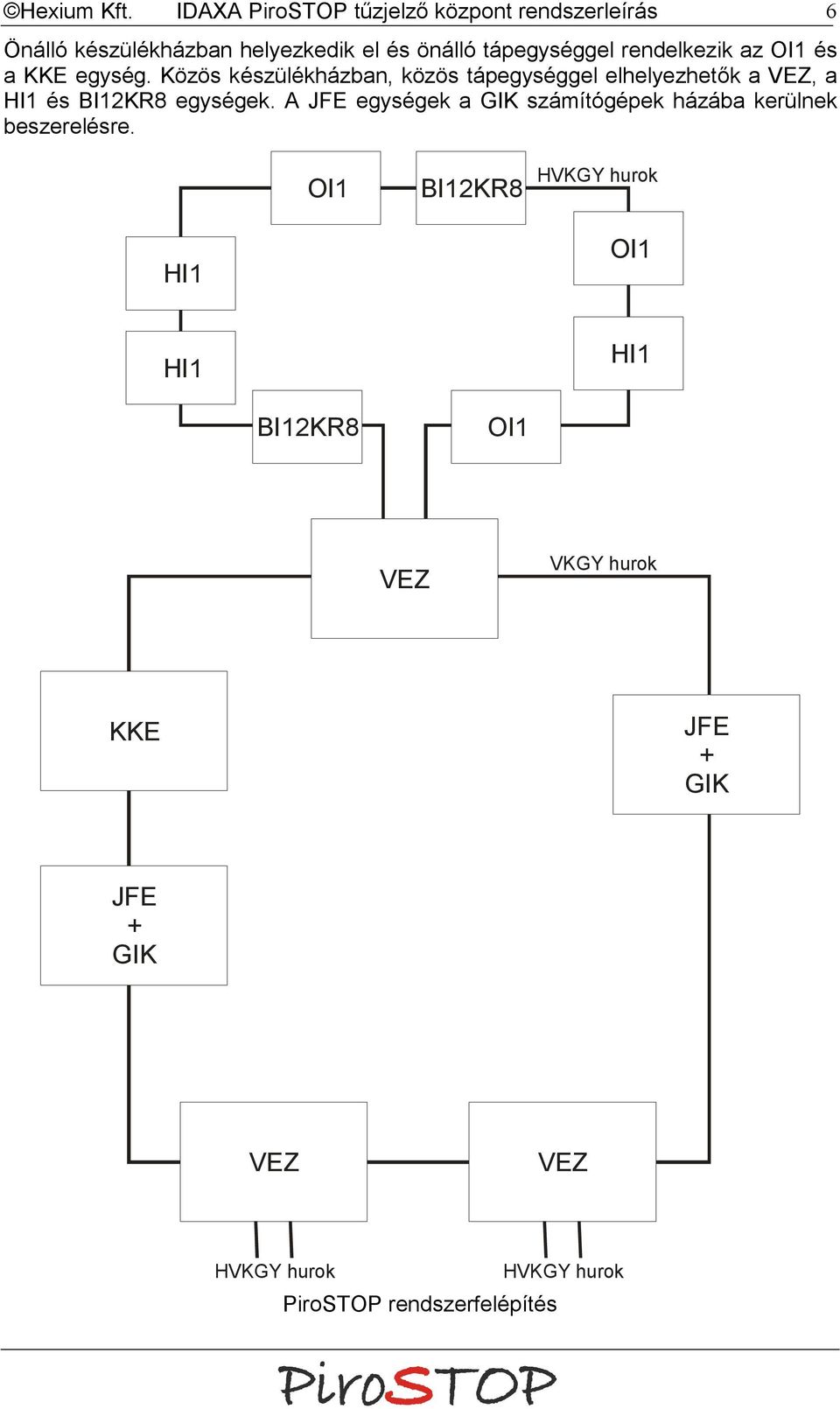

6 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás 6 Önálló készülékházban helyezkedik el és önálló tápegységgel rendelkezik az OI1 és a KKE egység. Közös készülékházban, közös tápegységgel elhelyezhetők a VEZ, a HI1 és BI12KR8 egységek. A JFE egységek a GIK számítógépek házába kerülnek beszerelésre. OI1 BI12KR8 HVKGY hurok HI1 OI1 HI1 HI1 BI12KR8 OI1 VEZ VKGY hurok KKE JFE + GIK JFE + GIK VEZ VEZ HVKGY hurok HVKGY hurok PiroSTOP rendszerfelépítés

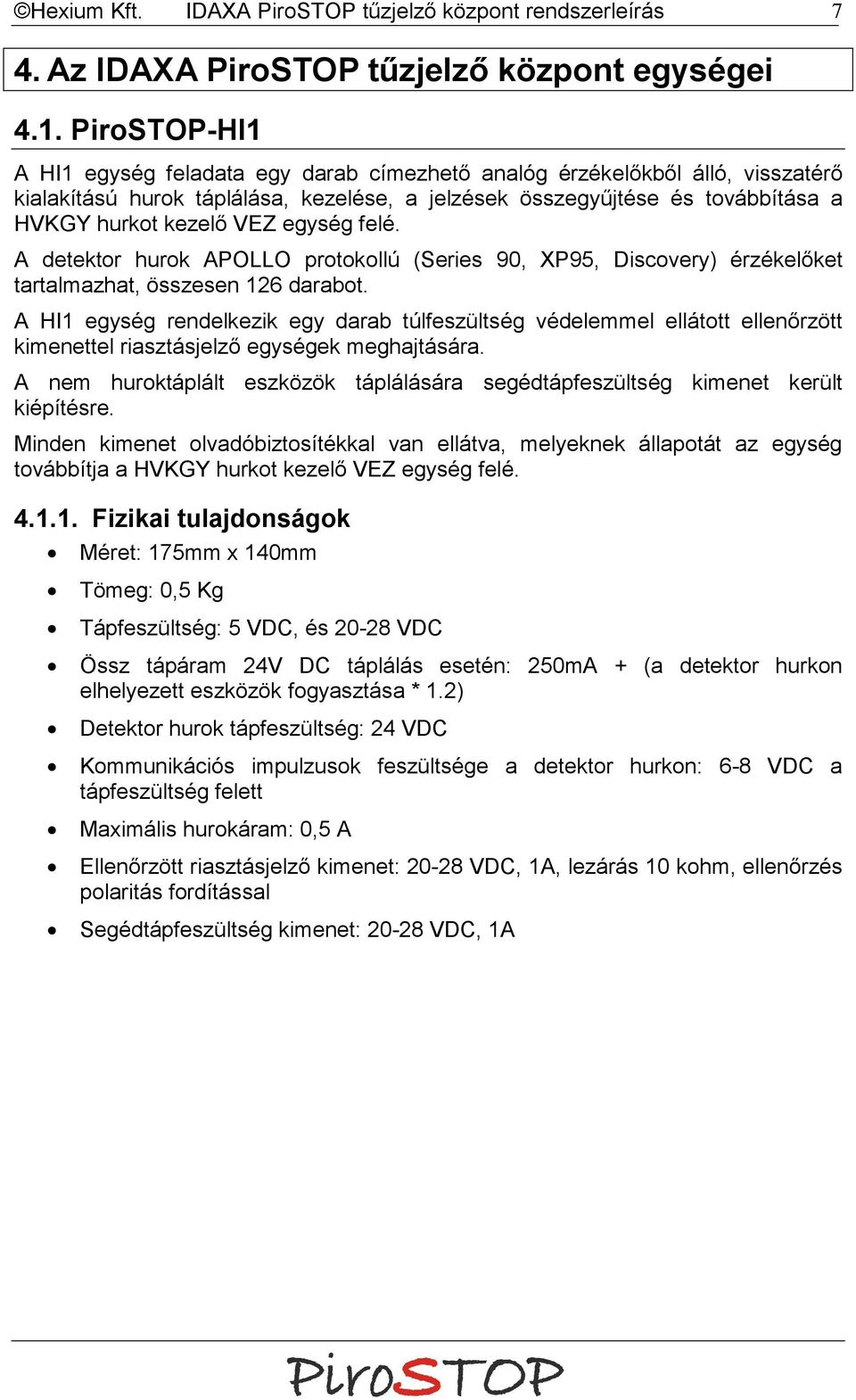

7 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás 7 4. Az IDAXA PiroSTOP tűzjelző központ egységei 4.1. PiroSTOP-HI1 A HI1 egység feladata egy darab címezhető analóg érzékelőkből álló, visszatérő kialakítású hurok táplálása, kezelése, a jelzések összegyűjtése és továbbítása a HVKGY hurkot kezelő VEZ egység felé. A detektor hurok APOLLO protokollú (Series 90, XP95, Discovery) érzékelőket tartalmazhat, összesen 126 darabot. A HI1 egység rendelkezik egy darab túlfeszültség védelemmel ellátott ellenőrzött kimenettel riasztásjelző egységek meghajtására. A nem huroktáplált eszközök táplálására segédtápfeszültség kimenet került kiépítésre. Minden kimenet olvadóbiztosítékkal van ellátva, melyeknek állapotát az egység továbbítja a HVKGY hurkot kezelő VEZ egység felé Fizikai tulajdonságok 8 Méret: 175mm x 140mm 8 Tömeg: 0,5 Kg 8 Tápfeszültség: 5 VDC, és VDC 8 Össz tápáram 24V DC táplálás esetén: 250mA + (a detektor hurkon elhelyezett eszközök fogyasztása * 1.2) 8 Detektor hurok tápfeszültség: 24 VDC 8 Kommunikációs impulzusok feszültsége a detektor hurkon: 6-8 VDC a tápfeszültség felett 8 Maximális hurokáram: 0,5 A 8 Ellenőrzött riasztásjelző kimenet: VDC, 1A, lezárás 10 kohm, ellenőrzés polaritás fordítással 8 Segédtápfeszültség kimenet: VDC, 1A

8 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás PiroSTOP-BI12KR8 A BI12KR8 egység feladata 12 darab digitális bemenet és 8 db relé kimenet kezelése, a jelzések összegyűjtése és továbbítása a HVKGY hurkot kezelő VEZ egység felé, a kimeneti relék vezérlése a VEZ-től érkező utasítások alapján. A digitális bemenetek állapotát a bemeneti fokozatokon és optocsatolókon keresztül tudja az egység leolvasni. A bemeneti fokozat túlfeszültségvédő áramkört tartalmaz, az optocsatolók pedig biztosítják, hogy többféle eszközről tudjunk jeleket a BI12KR8 egységhez kapcsolni anélkül, hogy össze kellene földelnünk velük. A 8 db relé kimenet mindegyike 3-3 morze érintkezővel történt kivezetésre. Mind a bemeneteknél, mind a kimeneteknél segédtápfeszültség csatlakozások kerültek kialakításra. A segédtápfeszültség kimenetek olvadóbiztosítékkal vannak ellátva, melyeknek állapotát az egység továbbítja a HVKGY hurkot kezelő VEZ egység felé Fizikai tulajdonságok 8 Méret: 154mm x 140mm 8 Tömeg: 0,3 Kg 8 Tápfeszültség: 5 VDC, és VDC 8 Össz tápáram 24 VDC táplálás esetén: 200mA + a bemenetek és kimenetek fogyasztása 8 Segédtápfeszültség: VDC, 2 x 1A 8 Optocsatolt bemenetek: 5-50 VDC, unipoláris, mind a katódok, mind az anódok egymástól függetlenül kivezetve, bemeneti ellenállás 4.8 kohm 8 Relé kimenetek: morze érintkezők, 0.5A 125VAC, 2A 30VDC, 0.3A 110VDC

9 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás PiroSTOP-OI1 Az OI1 egység feladata többrétű: egyrészt önállóan működő tűzjelző központ két egymástól független oltókörrel, másrészt ugyanúgy egy HVKGY hurokra kapcsolódó érzékelő szintű eszköz mint a HI1 és BI12KR8 egységek. Az OI1 egység rendelkezik egy darab címezhető analóg érzékelőkből álló, visszatérő kialakítású hurokkal, feladata a hurok táplálása, kezelése, a jelzések összegyűjtése és továbbítása a HVKGY hurkot kezelő VEZ egység felé. A detektor hurok APOLLO protokollú (Series 90, XP95, Discovery) érzékelőket tartalmazhat, összesen 126 darabot. Az OI1 egység rendelkezik három darab túlfeszültség védelemmel ellátott ellenőrzött kimenettel: egy kimenettel riasztásjelző egységek, két kimenettel automatikus tűzvédelmi berendezések vezérlőegységei meghajtására. A nem huroktáplált eszközök táplálására segédtápfeszültség kimenet került kiépítésre. Az ellenőrzött kimenetek és a segétápfeszültség kimenetek olvadóbiztosítékkal vannak ellátva, melyeknek állapotát az egység figyeli, kijelzi és továbbítja a HVKGY hurkot kezelő VEZ egység felé. Az OI1 egység rendelkezik még 8 darab digitális bemenettel és 4 db általános célú relé kimenettel. Ezeket a konfigurációja alapján képes felhasználni összetett vezérlési feladatok ellátására. Minden bemenet és kimenet állapotáról folyamatosan tájékoztatja a HVKGY hurkot kezelő VEZ egységet. A digitális bemenetek állapotát a bemeneti fokozatokon és optocsatolókon keresztül tudja az egység leolvasni. A bemeneti fokozat túlfeszültségvédő áramkört tartalmaz, az optocsatolók pedig biztosítják, hogy többféle eszközről tudjunk jeleket az OI1 egységhez kapcsolni anélkül, hogy össze kellene földelnünk velük. A 4 db általános célú relé kimenet mindegyike 3-3 morze érintkezővel történt kivezetésre. A felhasználói kezelés biztosítására az OI1 egység rendelkezik saját előlappal, azon kijelző és kezelőszervekkel. A kijelzés kétféle: LED-es és 4 x 20 karakteres LCD kijelző. A kezelőszervek: nyomógombok és elektronikus azonosító (ibutton) olvasó. Ez utóbbi segítségével tud a kezelő a kettes hozzáférési szintre eljutni. Az OI1 egység rendelkezik saját készülékházzal és tápegységgel Fizikai tulajdonságok 8 Méret: 410mm x 405mm x 120mm 8 Tömeg: körülbelül 4 Kg, akkumulátor nélkül 8 Tápfeszültség: VAC Hz, VDC 8 AC áram: 1.6A/115VAC, 1A/230VAC 8 Maximális befolyó áram, hideg indulás: 40A/115VAC, 20A/230VAC 8 Szivárgási áram: <1mA/240VAC

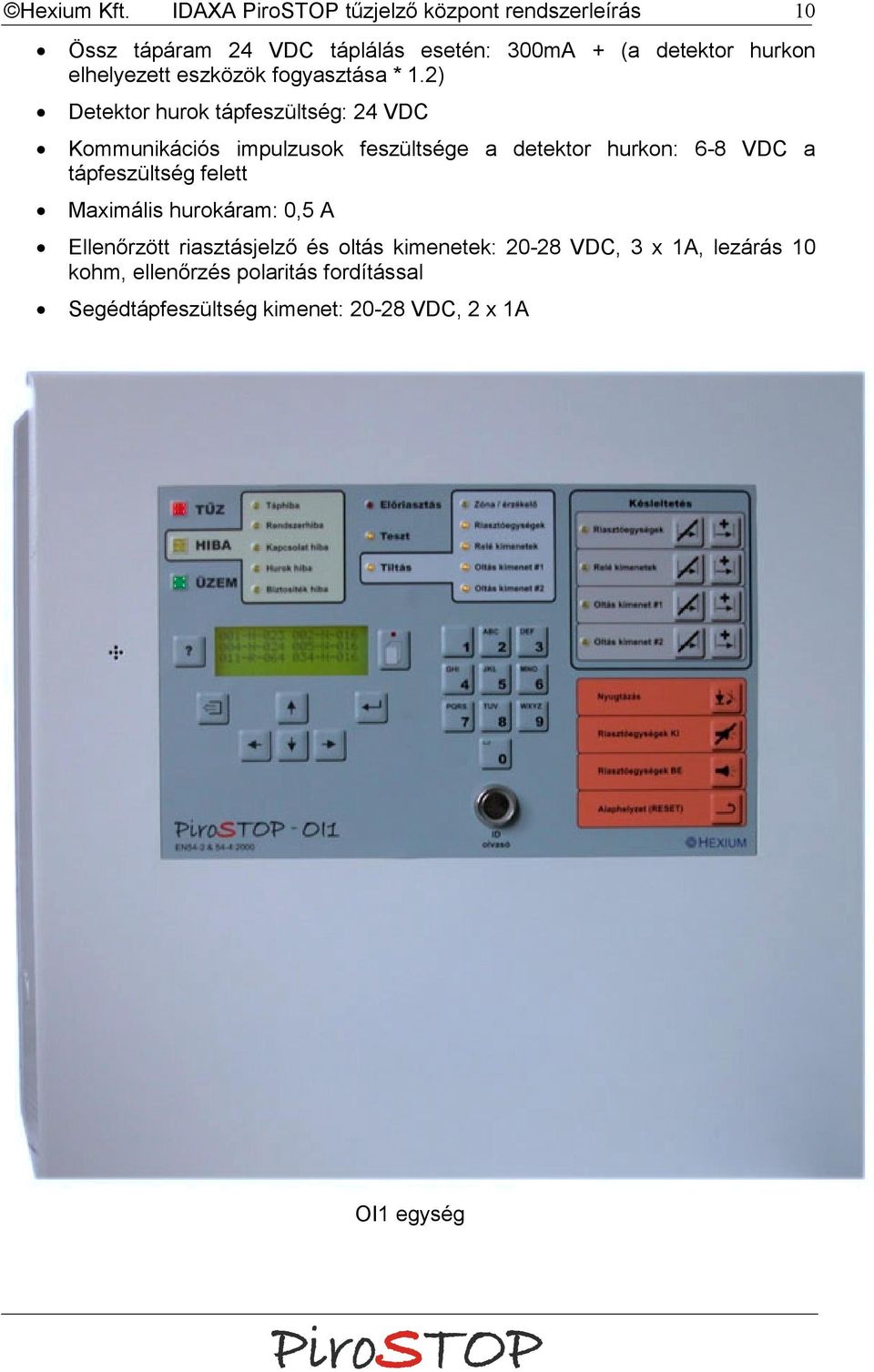

10 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás 10 8 Össz tápáram 24 VDC táplálás esetén: 300mA + (a detektor hurkon elhelyezett eszközök fogyasztása * 1.2) 8 Detektor hurok tápfeszültség: 24 VDC 8 Kommunikációs impulzusok feszültsége a detektor hurkon: 6-8 VDC a tápfeszültség felett 8 Maximális hurokáram: 0,5 A 8 Ellenőrzött riasztásjelző és oltás kimenetek: VDC, 3 x 1A, lezárás 10 kohm, ellenőrzés polaritás fordítással 8 Segédtápfeszültség kimenet: VDC, 2 x 1A OI1 egység

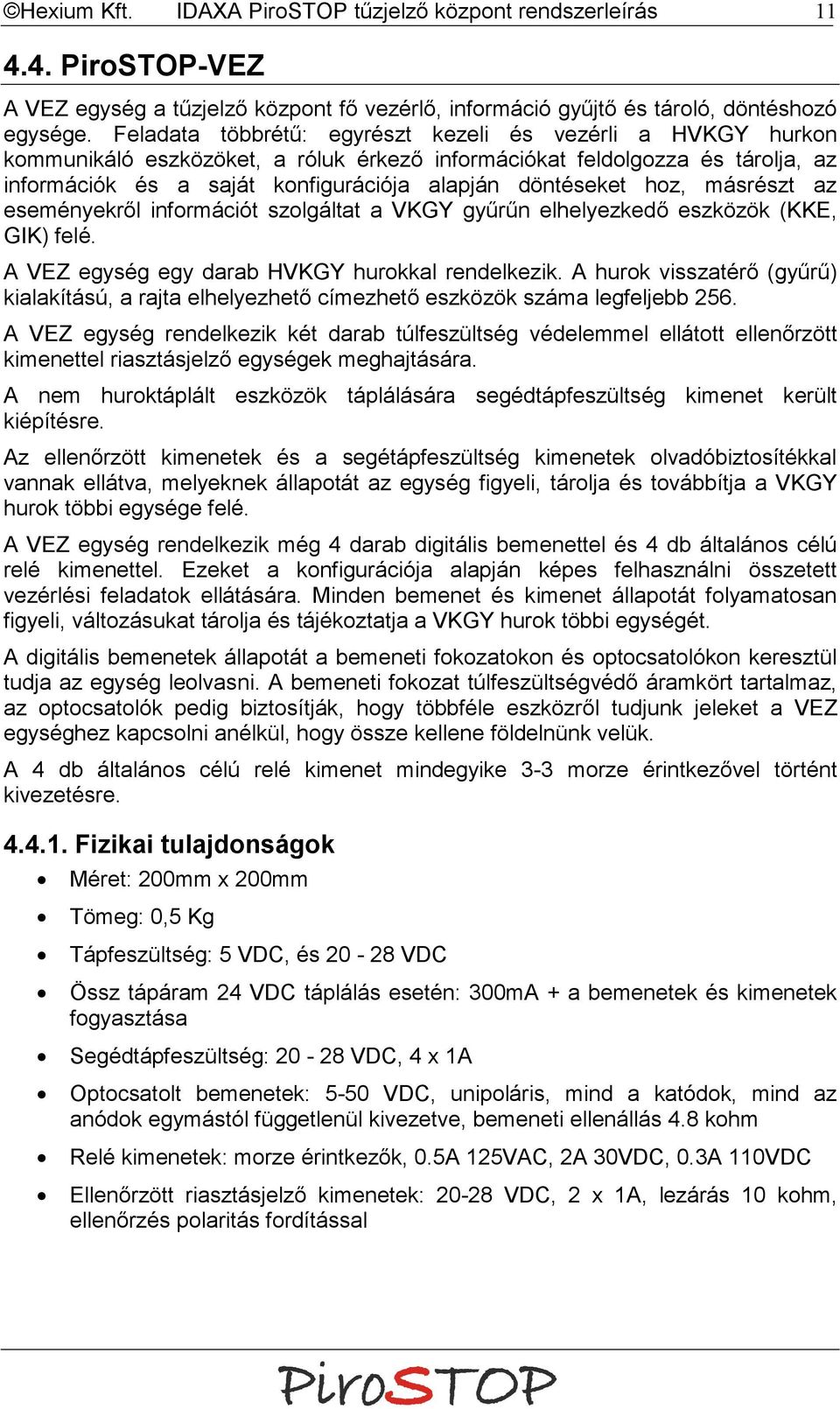

11 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás PiroSTOP-VEZ A VEZ egység a tűzjelző központ fő vezérlő, információ gyűjtő és tároló, döntéshozó egysége. Feladata többrétű: egyrészt kezeli és vezérli a HVKGY hurkon kommunikáló eszközöket, a róluk érkező információkat feldolgozza és tárolja, az információk és a saját konfigurációja alapján döntéseket hoz, másrészt az eseményekről információt szolgáltat a VKGY gyűrűn elhelyezkedő eszközök (KKE, GIK) felé. A VEZ egység egy darab HVKGY hurokkal rendelkezik. A hurok visszatérő (gyűrű) kialakítású, a rajta elhelyezhető címezhető eszközök száma legfeljebb 256. A VEZ egység rendelkezik két darab túlfeszültség védelemmel ellátott ellenőrzött kimenettel riasztásjelző egységek meghajtására. A nem huroktáplált eszközök táplálására segédtápfeszültség kimenet került kiépítésre. Az ellenőrzött kimenetek és a segétápfeszültség kimenetek olvadóbiztosítékkal vannak ellátva, melyeknek állapotát az egység figyeli, tárolja és továbbítja a VKGY hurok többi egysége felé. A VEZ egység rendelkezik még 4 darab digitális bemenettel és 4 db általános célú relé kimenettel. Ezeket a konfigurációja alapján képes felhasználni összetett vezérlési feladatok ellátására. Minden bemenet és kimenet állapotát folyamatosan figyeli, változásukat tárolja és tájékoztatja a VKGY hurok többi egységét. A digitális bemenetek állapotát a bemeneti fokozatokon és optocsatolókon keresztül tudja az egység leolvasni. A bemeneti fokozat túlfeszültségvédő áramkört tartalmaz, az optocsatolók pedig biztosítják, hogy többféle eszközről tudjunk jeleket a VEZ egységhez kapcsolni anélkül, hogy össze kellene földelnünk velük. A 4 db általános célú relé kimenet mindegyike 3-3 morze érintkezővel történt kivezetésre Fizikai tulajdonságok 8 Méret: 200mm x 200mm 8 Tömeg: 0,5 Kg 8 Tápfeszültség: 5 VDC, és VDC 8 Össz tápáram 24 VDC táplálás esetén: 300mA + a bemenetek és kimenetek fogyasztása 8 Segédtápfeszültség: VDC, 4 x 1A 8 Optocsatolt bemenetek: 5-50 VDC, unipoláris, mind a katódok, mind az anódok egymástól függetlenül kivezetve, bemeneti ellenállás 4.8 kohm 8 Relé kimenetek: morze érintkezők, 0.5A 125VAC, 2A 30VDC, 0.3A 110VDC 8 Ellenőrzött riasztásjelző kimenetek: VDC, 2 x 1A, lezárás 10 kohm, ellenőrzés polaritás fordítással

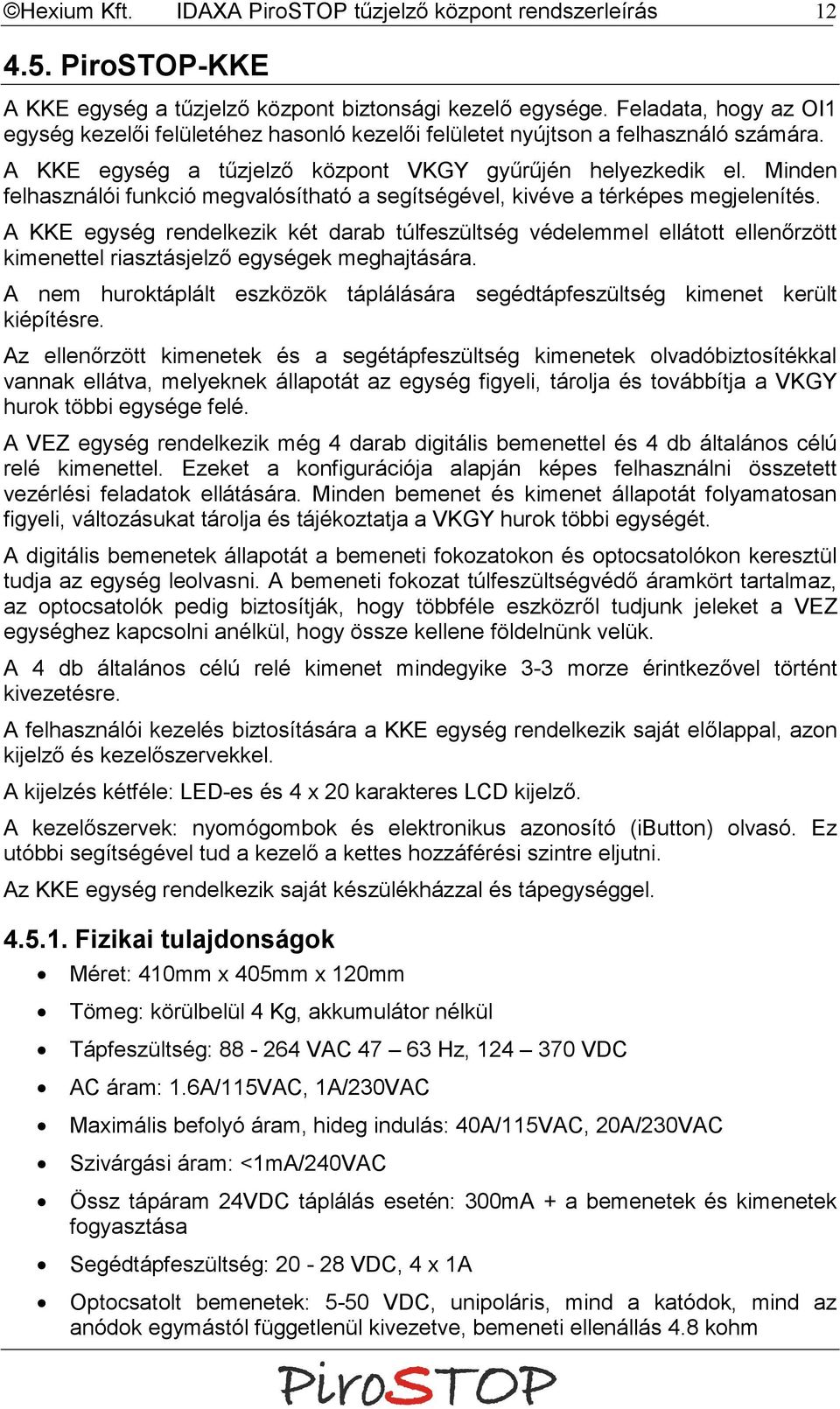

12 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás PiroSTOP-KKE A KKE egység a tűzjelző központ biztonsági kezelő egysége. Feladata, hogy az OI1 egység kezelői felületéhez hasonló kezelői felületet nyújtson a felhasználó számára. A KKE egység a tűzjelző központ VKGY gyűrűjén helyezkedik el. Minden felhasználói funkció megvalósítható a segítségével, kivéve a térképes megjelenítés. A KKE egység rendelkezik két darab túlfeszültség védelemmel ellátott ellenőrzött kimenettel riasztásjelző egységek meghajtására. A nem huroktáplált eszközök táplálására segédtápfeszültség kimenet került kiépítésre. Az ellenőrzött kimenetek és a segétápfeszültség kimenetek olvadóbiztosítékkal vannak ellátva, melyeknek állapotát az egység figyeli, tárolja és továbbítja a VKGY hurok többi egysége felé. A VEZ egység rendelkezik még 4 darab digitális bemenettel és 4 db általános célú relé kimenettel. Ezeket a konfigurációja alapján képes felhasználni összetett vezérlési feladatok ellátására. Minden bemenet és kimenet állapotát folyamatosan figyeli, változásukat tárolja és tájékoztatja a VKGY hurok többi egységét. A digitális bemenetek állapotát a bemeneti fokozatokon és optocsatolókon keresztül tudja az egység leolvasni. A bemeneti fokozat túlfeszültségvédő áramkört tartalmaz, az optocsatolók pedig biztosítják, hogy többféle eszközről tudjunk jeleket a VEZ egységhez kapcsolni anélkül, hogy össze kellene földelnünk velük. A 4 db általános célú relé kimenet mindegyike 3-3 morze érintkezővel történt kivezetésre. A felhasználói kezelés biztosítására a KKE egység rendelkezik saját előlappal, azon kijelző és kezelőszervekkel. A kijelzés kétféle: LED-es és 4 x 20 karakteres LCD kijelző. A kezelőszervek: nyomógombok és elektronikus azonosító (ibutton) olvasó. Ez utóbbi segítségével tud a kezelő a kettes hozzáférési szintre eljutni. Az KKE egység rendelkezik saját készülékházzal és tápegységgel Fizikai tulajdonságok 8 Méret: 410mm x 405mm x 120mm 8 Tömeg: körülbelül 4 Kg, akkumulátor nélkül 8 Tápfeszültség: VAC Hz, VDC 8 AC áram: 1.6A/115VAC, 1A/230VAC 8 Maximális befolyó áram, hideg indulás: 40A/115VAC, 20A/230VAC 8 Szivárgási áram: <1mA/240VAC 8 Össz tápáram 24VDC táplálás esetén: 300mA + a bemenetek és kimenetek fogyasztása 8 Segédtápfeszültség: VDC, 4 x 1A 8 Optocsatolt bemenetek: 5-50 VDC, unipoláris, mind a katódok, mind az anódok egymástól függetlenül kivezetve, bemeneti ellenállás 4.8 kohm

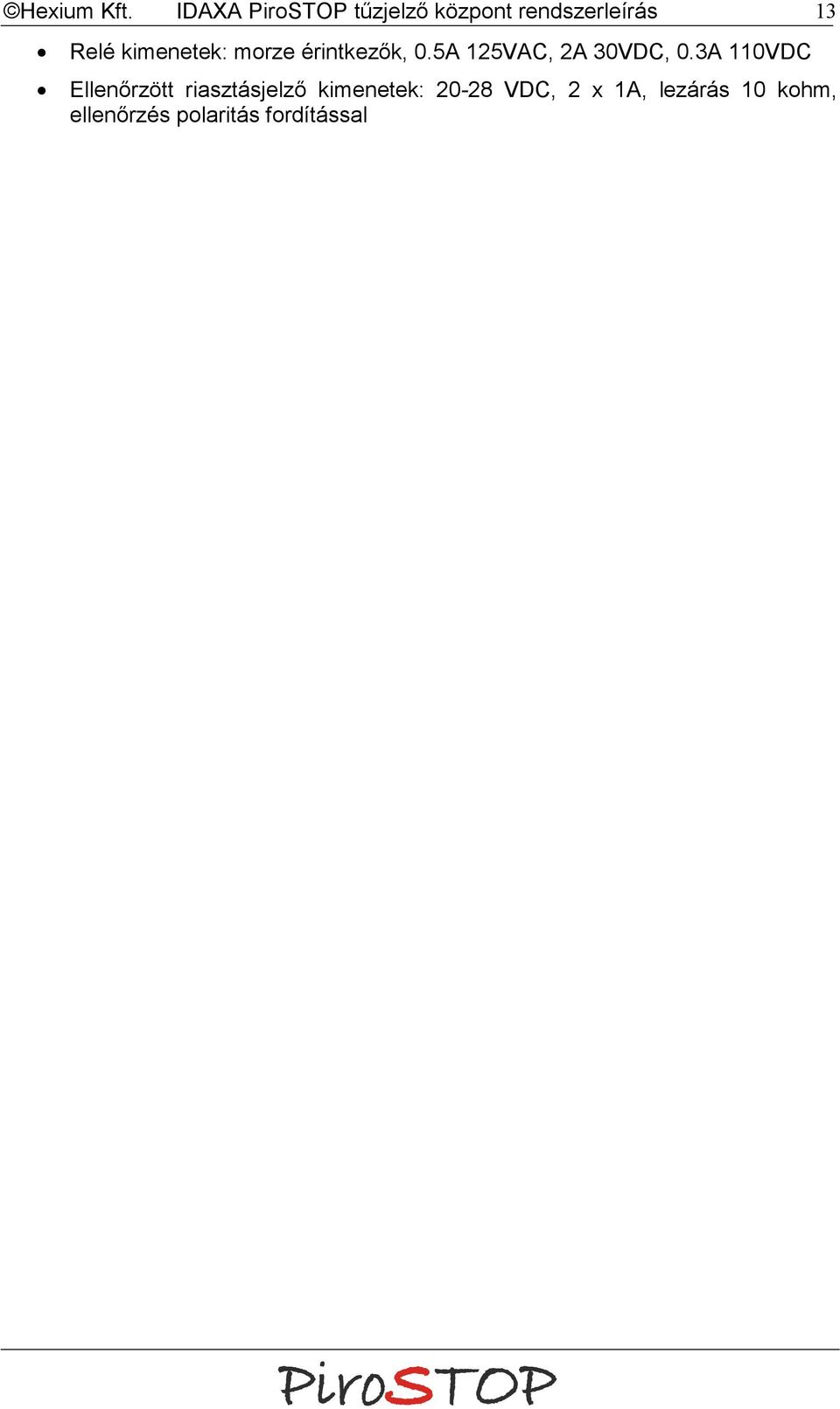

13 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás 13 8 Relé kimenetek: morze érintkezők, 0.5A 125VAC, 2A 30VDC, 0.3A 110VDC 8 Ellenőrzött riasztásjelző kimenetek: VDC, 2 x 1A, lezárás 10 kohm, ellenőrzés polaritás fordítással

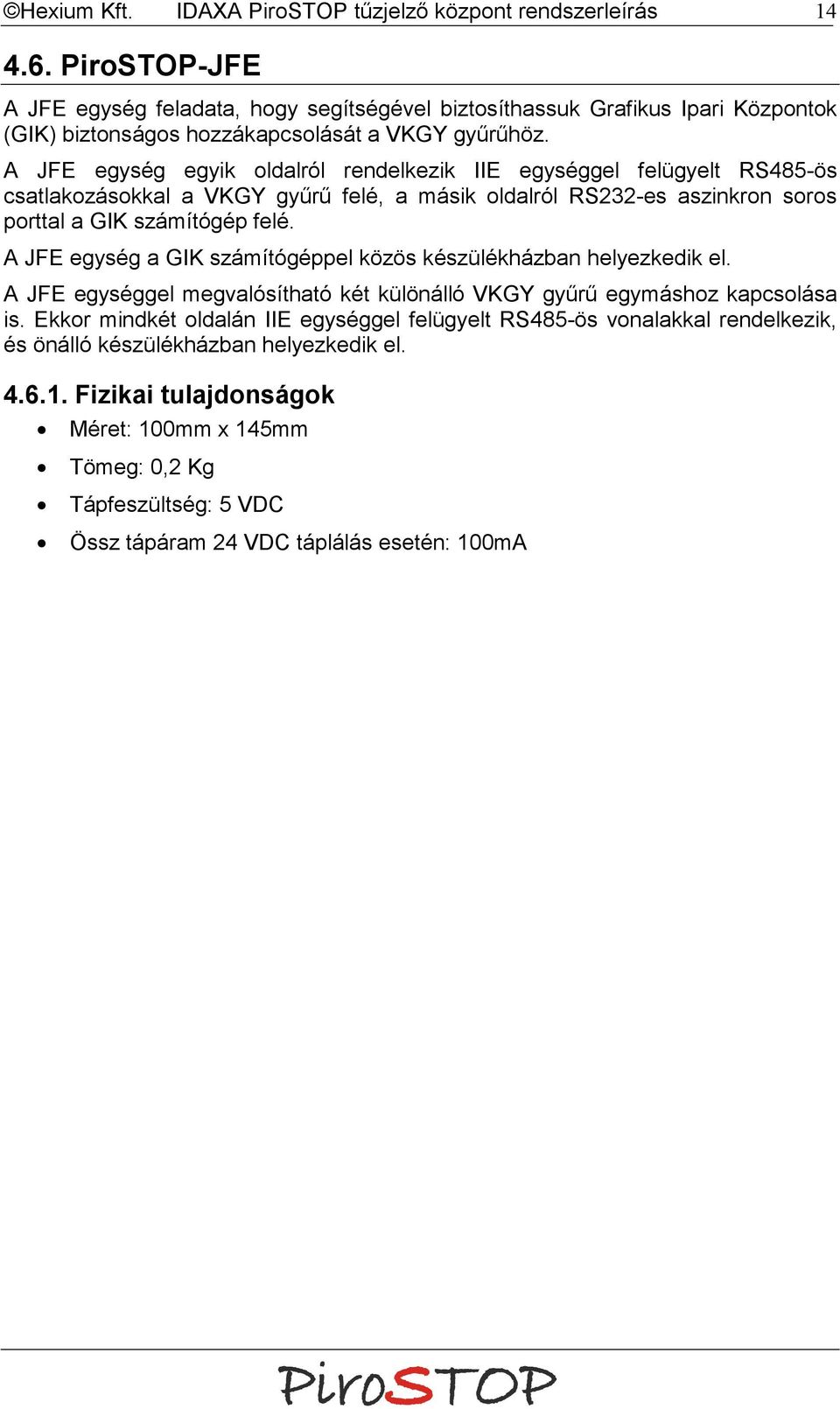

14 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás PiroSTOP-JFE A JFE egység feladata, hogy segítségével biztosíthassuk Grafikus Ipari Központok (GIK) biztonságos hozzákapcsolását a VKGY gyűrűhöz. A JFE egység egyik oldalról rendelkezik IIE egységgel felügyelt RS485-ös csatlakozásokkal a VKGY gyűrű felé, a másik oldalról RS232-es aszinkron soros porttal a GIK számítógép felé. A JFE egység a GIK számítógéppel közös készülékházban helyezkedik el. A JFE egységgel megvalósítható két különálló VKGY gyűrű egymáshoz kapcsolása is. Ekkor mindkét oldalán IIE egységgel felügyelt RS485-ös vonalakkal rendelkezik, és önálló készülékházban helyezkedik el Fizikai tulajdonságok 8 Méret: 100mm x 145mm 8 Tömeg: 0,2 Kg 8 Tápfeszültség: 5 VDC 8 Össz tápáram 24 VDC táplálás esetén: 100mA

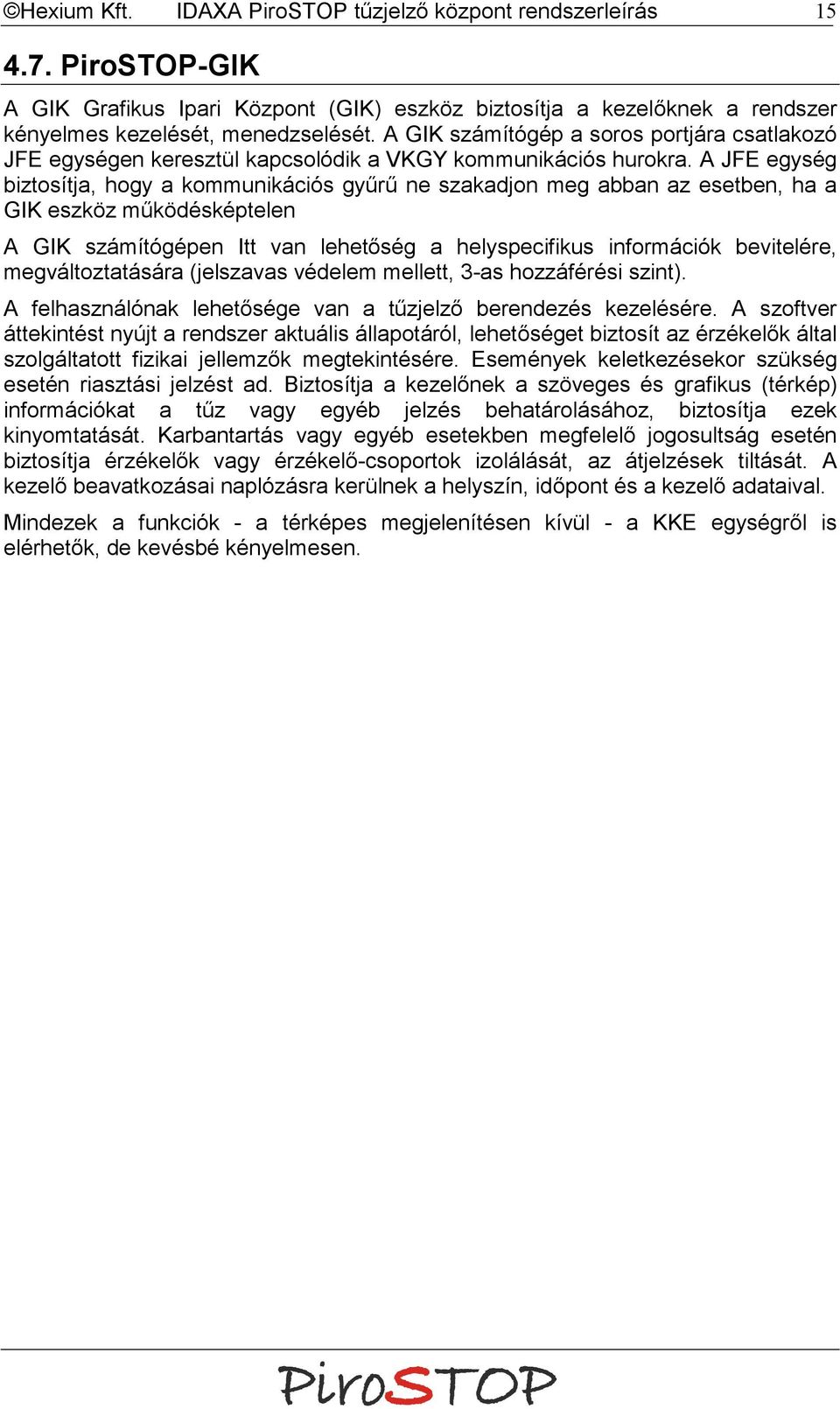

15 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás PiroSTOP-GIK A GIK Grafikus Ipari Központ (GIK) eszköz biztosítja a kezelőknek a rendszer kényelmes kezelését, menedzselését. A GIK számítógép a soros portjára csatlakozó JFE egységen keresztül kapcsolódik a VKGY kommunikációs hurokra. A JFE egység biztosítja, hogy a kommunikációs gyűrű ne szakadjon meg abban az esetben, ha a GIK eszköz működésképtelen A GIK számítógépen Itt van lehetőség a helyspecifikus információk bevitelére, megváltoztatására (jelszavas védelem mellett, 3-as hozzáférési szint). A felhasználónak lehetősége van a tűzjelző berendezés kezelésére. A szoftver áttekintést nyújt a rendszer aktuális állapotáról, lehetőséget biztosít az érzékelők által szolgáltatott fizikai jellemzők megtekintésére. Események keletkezésekor szükség esetén riasztási jelzést ad. Biztosítja a kezelőnek a szöveges és grafikus (térkép) információkat a tűz vagy egyéb jelzés behatárolásához, biztosítja ezek kinyomtatását. Karbantartás vagy egyéb esetekben megfelelő jogosultság esetén biztosítja érzékelők vagy érzékelő-csoportok izolálását, az átjelzések tiltását. A kezelő beavatkozásai naplózásra kerülnek a helyszín, időpont és a kezelő adataival. Mindezek a funkciók - a térképes megjelenítésen kívül - a KKE egységről is elérhetők, de kevésbé kényelmesen.

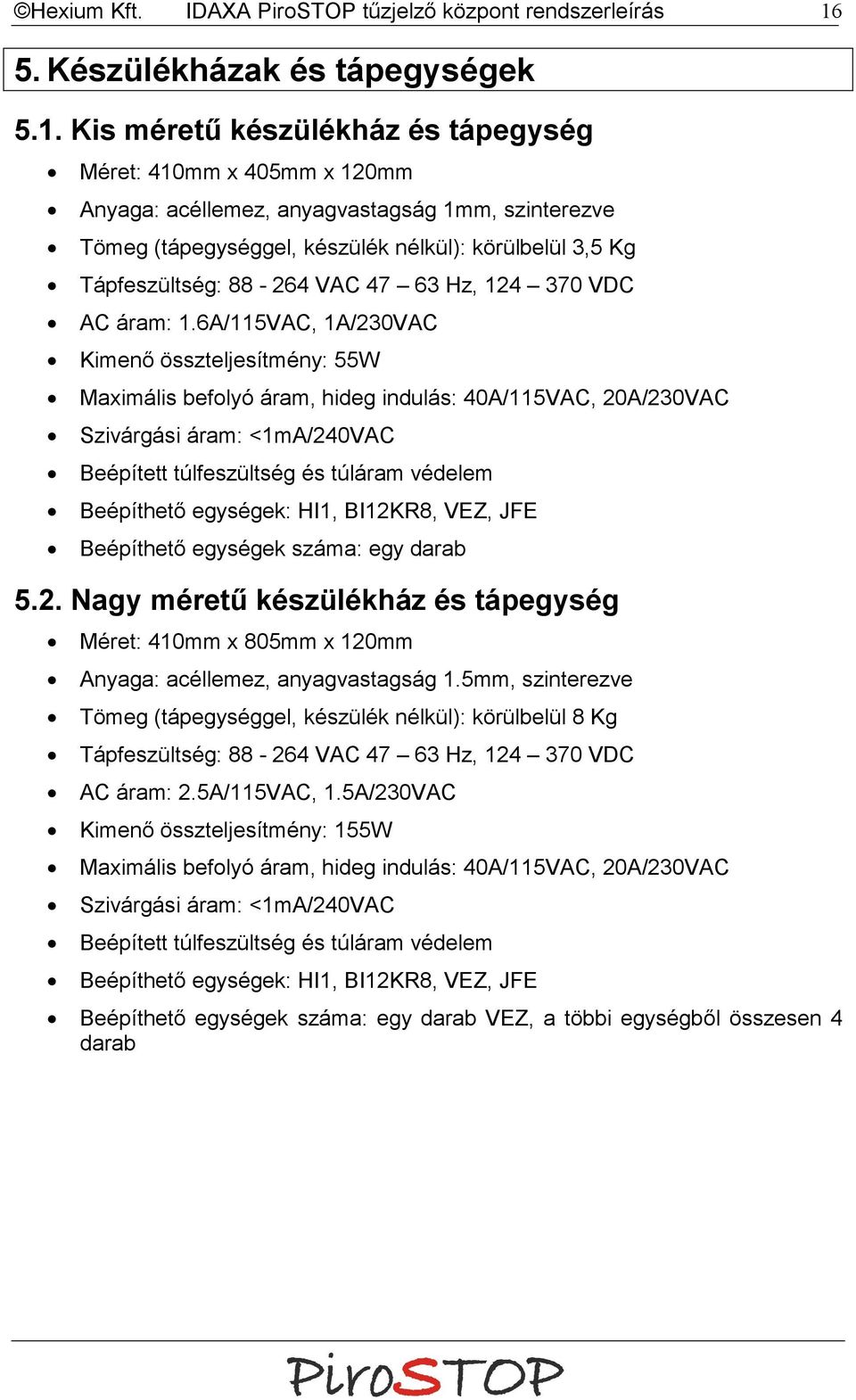

16 Hexium Kft. IDAXA PiroSTOP tűzjelző központ rendszerleírás Készülékházak és tápegységek 5.1. Kis méretű készülékház és tápegység 8 Méret: 410mm x 405mm x 120mm 8 Anyaga: acéllemez, anyagvastagság 1mm, szinterezve 8 Tömeg (tápegységgel, készülék nélkül): körülbelül 3,5 Kg 8 Tápfeszültség: VAC Hz, VDC 8 AC áram: 1.6A/115VAC, 1A/230VAC 8 Kimenő összteljesítmény: 55W 8 Maximális befolyó áram, hideg indulás: 40A/115VAC, 20A/230VAC 8 Szivárgási áram: <1mA/240VAC 8 Beépített túlfeszültség és túláram védelem 8 Beépíthető egységek: HI1, BI12KR8, VEZ, JFE 8 Beépíthető egységek száma: egy darab 5.2. Nagy méretű készülékház és tápegység 8 Méret: 410mm x 805mm x 120mm 8 Anyaga: acéllemez, anyagvastagság 1.5mm, szinterezve 8 Tömeg (tápegységgel, készülék nélkül): körülbelül 8 Kg 8 Tápfeszültség: VAC Hz, VDC 8 AC áram: 2.5A/115VAC, 1.5A/230VAC 8 Kimenő összteljesítmény: 155W 8 Maximális befolyó áram, hideg indulás: 40A/115VAC, 20A/230VAC 8 Szivárgási áram: <1mA/240VAC 8 Beépített túlfeszültség és túláram védelem 8 Beépíthető egységek: HI1, BI12KR8, VEZ, JFE 8 Beépíthető egységek száma: egy darab VEZ, a többi egységből összesen 4 darab
