1 24 V C áramkörök biztosítása Taalom 24 V C áramkörök biztosítása 24 V C áramkörök biztosítása Áttekintés.2 WAVEGUAR.4.1

2 24 V C áramkörök biztosítása 24 V C áramkörök biztosítása Áttekintés WAVEGUAR elektronikus biztosító Az automatizálástechnikában széles körben elterjedt a 24 V C vezérlőfeszültség. A terhelések szelektív biztosítása különösen a PLC-s vezérlések tápfeszültség-ellátásánál gyakori. Ennek során a teljes terhelést különböző, logikailag összefüggő biztosítandó áramkörre osztják szét. A terhelő áramkörök felosztására egy példa a CPU, a beavatkozók és az érzékelők körei. A szelektív biztosítás egyrészt az egyszerűbb hibakeresést, másrészt a berendezések jobb rendelkezésre állását szolgálja. A szokásos biztosítási rendszerek esetén egy egyedi hiba (rövidzár) felléptekor a teljes áramellátás összeomlana. Szelektív biztosítás esetén csak a hibás terhelő áramkör biztosítója old ki. Ha a kioldás olyan gyorsan töénik meg, hogy a többi fogyasztó, különösen a CPU rendben tovább működik, akkor a hibát különféle vezérlési algoritmusokkal kezelni lehet. Sokszor így megvalósítható a berendezés normál, ellenőrzött módon töénő leállítása. A hagyományos biztosítók használatakor alapvető probléma a viszonylag hosszú kioldási idő. Egy kapcsolóüzemű tápegység rendszerint már hosszú ideje áramkorlátozásos üzemmódban működik (tipikusan az I névl. 1 %-a), amikor a biztosító kiold. A szokásos biztosítók ezé nem alkalmasak a szelektív biztosítás megvalósításához. Az egyenáramú biztosítókra emiatt különleges követelmények érvényesek. Ezeknek egyrészt elég gyorsan kell kioldaniuk, másrészt el kell viselniük a fogyasztók bekapcsolási áramlökését. A Weidmüller elektronikus biztosítói a WAVEGUAR család bevált termékei egy időben teljesítik mindkét követelményt: Egyszerre gyorsak és érzéketlenek a bekapcsolási áramokra. A WAVEGUAR család modelljeivel egyszerűen valósítható meg a szelektív biztosítás. A Weidmüller elektronikus biztosítói ezen felül potenciálfüggetlen riasztási érintkezővel, valamint bemenettel vannak felszerelve. A PLC-s vezérlés így le tudja kérdezni a biztosító állapotát, valamint automatikus visszaállítást tud végezni a hiba elhárítása után. Összetett berendezéseknél ezzel meg lehet valósítani a kényelmes távfelügyeletet, ami idő- és költségmegtakarítást eredményez..2

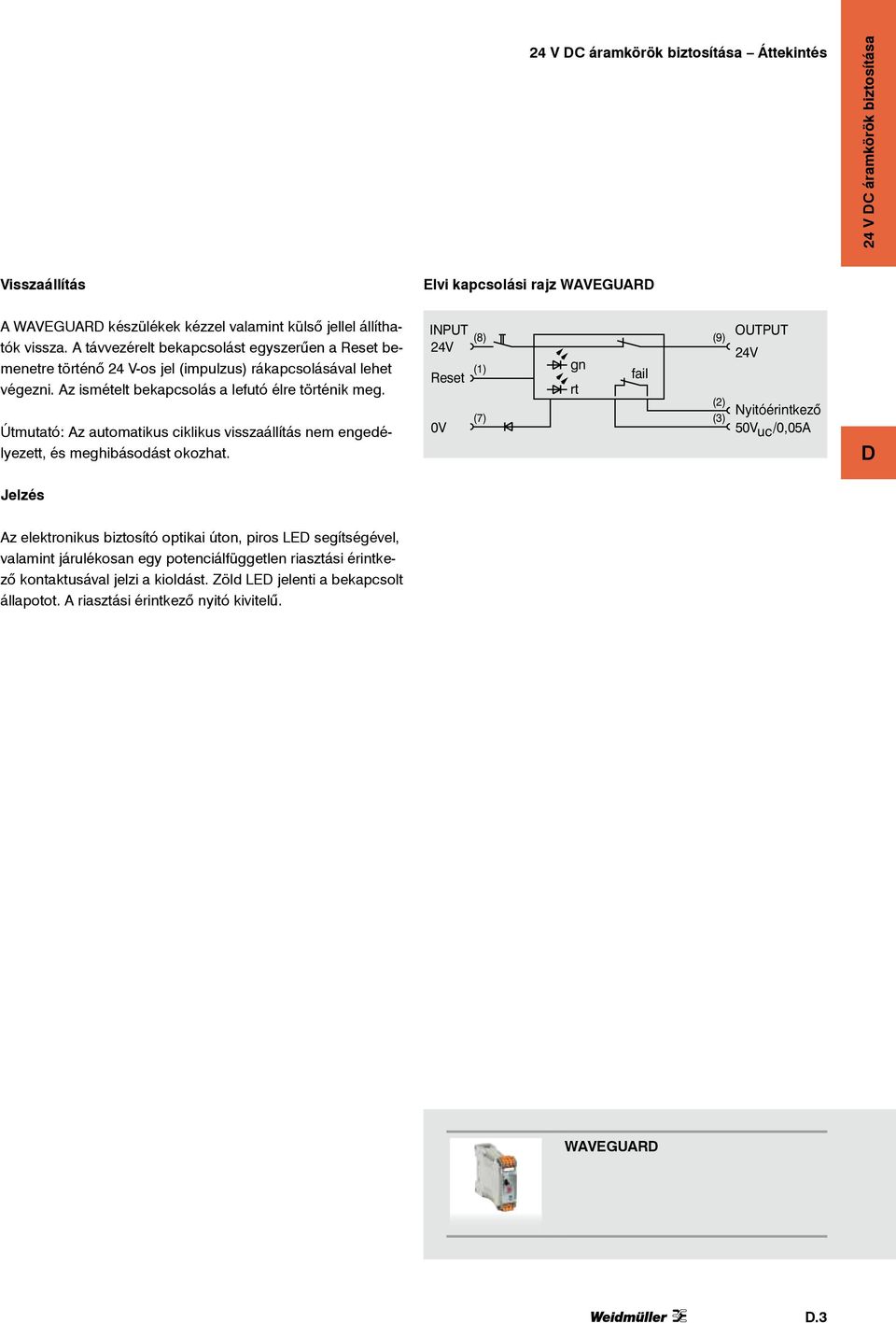

3 24 V C áramkörök biztosítása Áttekintés 24 V C áramkörök biztosítása Visszaállítás Elvi kapcsolási rajz WaveGuard A WAVEGUAR készülékek kézzel valamint külső jellel állíthatók vissza. A távvezérelt bekapcsolást egyszerűen a bemenetre töénő 24 V-os jel (impulzus) rákapcsolásával lehet végezni. Az ismételt bekapcsolás a lefutó élre töénik meg. Útmutató: Az automatikus ciklikus visszaállítás nem engedélyezett, és meghibásodást okozhat. (8) 24V 24V 5 uc /,5A Jelzés Az elektronikus biztosító optikai úton, piros LE segítségével, valamint járulékosan egy potenciálfüggetlen riasztási érintkező kontaktusával jelzi a kioldást. Zöld LE jelenti a bekapcsolt állapotot. A riasztási érintkező nyitó kivitelű. WaveGuard.3

4 24 V C áramkörök biztosítása WAVEGUAR H 24 V C 1.6 A 24 V C 3.15 A M SZ 24 V (8) 24 V 5 V uc /,5 A I d ő ( ms) Idő ( ms) Műszaki adatok Bemenet Névleges vezérlőfeszültség Névleges áram Kimenet Állapotrelé / váltóérintkező Jelzéskésleltetés Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérsklet Üzemkijelző Szabványok EMC-szabványok Tolókapcsoló Engedélyek 24 V C 1,6 A Impulzus > ms +24 V, lefutó élre - C C zöld LE: OK, piros LE: kimenet leválasztva EN 5511, EN 6-6-1, 2, 4 KI - s várakozás - BE; Be / Ki 24 V C 3,15 A Impulzus > ms +24 V, lefutó élre - C C zöld LE: OK, piros LE: kimenet leválasztva EN 5511, EN 6-6-1, 2, 4 KI - s várakozás - BE; Be / Ki Méretek Kapocsméret (névleges / min. / max.) Hossz x szélesség x magasság mm² mm Rendelési adatok Csavaros csatlakozás Húzóugós csatlakozás WGS 24Vdc 1,6A WGZ 24Vdc 1,6A WGS 24Vdc 3,15A WGZ 24Vdc 3,15A Taozékok.4

5 H 24 V C 6.3 A 24 V C 8 A WAVEGUAR 24 V C áramkörök biztosítása M SZ 24 V (8) 24 V 5 V uc /,5 A I d ő ( ms) Idő ( ms) Műszaki adatok Bemenet Névleges vezérlőfeszültség Névleges áram Kimenet Állapotrelé / váltóérintkező Jelzéskésleltetés Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérsklet Üzemkijelző Szabványok EMC-szabványok Tolókapcsoló Engedélyek 24 V C 6,3 A Impulzus > ms +24 V, lefutó élre - C C zöld LE: OK, piros LE: kimenet leválasztva EN 5511, EN 6-6-1, 2, 4 KI - s várakozás - BE; Be / Ki 24 V C 8 A Impulzus > ms +24 V, lefutó élre - C C zöld LE: OK, piros LE: kimenet leválasztva EN 5511, EN 6-6-1, 2, 4 KI - s várakozás - BE; Be / Ki Méretek Kapocsméret (névleges / min. / max.) Hossz x szélesség x magasság mm² mm Rendelési adatok Csavaros csatlakozás Húzóugós csatlakozás WGS 24Vdc 6,3A WGZ 24Vdc 6,3A WGS 24Vdc 8,A WGZ 24VC 8,A Taozékok.5

6 24 V C áramkörök biztosítása WAVEGUAR H 24 V C A M SZ 24 V (8) 24 V 5 V uc /,5 A Műszaki adatok Bemenet Névleges vezérlőfeszültség Névleges áram Kimenet Állapotrelé / váltóérintkező Jelzéskésleltetés Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérsklet Üzemkijelző Szabványok EMC-szabványok Tolókapcsoló Engedélyek 24 V C,5...5 A beállítható Impulzus > ms +24 V, lefutó élre - C C zöld LE: OK, piros LE: kimenet leválasztva EN 5511, EN 6-6-1, 2, 4 KI - s várakozás - BE; Be / Ki curus; CE Terhelési görbék inamikus kioldási jelleggörbe Kioldóáram:,5 A Kioldóáram Idő (ms) Kioldóáram: 5, A Kioldóáram Idő (ms) Méretek Kapocsméret (névleges / min. / max.) Hossz x szélesség x magasság mm² mm Rendelési adatok Csavaros csatlakozás Húzóugós csatlakozás WGS 24Vdc.5...5A WGZ 24Vdc.5...5A Taozékok.6
