4.5 `MODULRENDSZER MODULRENDSZER ELEKTROMOS HAJTÓMÛVEKHEZ MÛSZAKI JELLEMZÕK ÁLTALÁNOS TÁJÉKOZTATÁSOK. Védelmi fokozat: C4 a pren szerint

Átírás

1 MODULRENDSZER ELEKTROMOS HAJTÓMÛVEKHEZ A moduláris felépítésû E65 - E210 típusú 90 -os hajtómûvek olyan szerelvények automatizálására készültek, melyekkel szabályzási feladatokat kell végrehajtani. MÛSZAKI JELLEMZÕK Kimenõ forgatónyomatékok: Védelmi fokozat: Bekapcsolási idõtartam: Végálláskapcsolók: Nyomatéklekapcsolás: Kapcsolótéri fûtés: Potenciométer: Áramvisszajelzés: Hõkapcsoló: Szigetelõanyag osztály: Korrózióvédelmi osztály: 100 Nm-tõl 4000 Nm-ig IP67 C osztály (max.1200 c/h) pren szerint max. 250V AC, 3A Potenciálmentes váltóérintkezõ, max. 250V AC 5A Állandó 230V AC tápellátás, 5W mA, max. 30V DC tápellátás Integrált F C4 a pren szerint EN szerint ellenõrizve Kábelcsavarzatok: 4 x M20 x 1,5 Ø-min = 6 mm Ø-max = 13 mm Alkalmazási hõmérséklet: -20 C C Kézi kerék: Kézi kerék mûködtetõ erõ: Tápfeszültség: 15 fordulat 90 -on 4 Nm E65 esetén 20 Nm E110 esetén 35 Nm E160 esetén 50 Nm E210 esetén 110V AC/1~ -tól 480V AC/3~ -ig ÁLTALÁNOS TÁJÉKOZTATÁSOK - Elektronikus teljesítmény-végfokozat motorvezérléshez - Integrált forgatónyomaték-lekapcsolás - Digitális ek - Integrált 24V DC vezérlõfeszültség-ellátás - 5 digitális állapotjelzés - - További opcókra elõkészítve - Építõkocka-elvû hajtómûfelépítés és opciós modulok - Önzáró, külön tokozott csigahajtómû biztosítja a végrehajtószerv biztos pozícionálását. - Szerelvény csatlakozó felület az EN ISO 5211 szerint - Cserélhetõ tengelycsatlakozók biztosítják a különbözõ szerelvénymérethez történõ illesztést - Az optikai helyzetjelzõ egyértelmûen mutatja a beavatkozó szerv állását Teljes felszeretség pozícionáláshoz kiegészítõ kártyákkal `MODULRENDSZER 4.5

2 MODULRENDSZER MÉRETEI A B F H ØI J C D E G Fõ méretek [mm] Típus E 65 E 110 E 160 E 210 A B C D E G H ØI J Csatlakozó karma F04, F05, F07 F07, F10 F10, F12, F16 F12, F14, F16 A mûszaki változtatások jogát fenntartjuk

3 TELJES FELSZERELTSÉGÛ HAJTÓMÛKONFIGURÁCIÓ Egyfázisú hajtómû integrált irányváltással, pozícionálással, helyi kezelõgombokkal, kiegészítõ végálláskapcsolókkal és 4-20 ma áramvisszajelzéssel 1.N 1.L Forgatónyomaték 2.22 U in 2.20 I out Kiegészítõ végálláskapcsolók MCU 0/2-10V Bemenet 0/4-20mA Bemenet jel 0-10V Kimenet jel POS POS POS POS POS / 9.14 Sp.- Nr.: M71-WS EBRO Modulsystem Rev.: 00 Ref.: V. Pütz Datum: 9.1 / U 8.V 8.W Magyarázat: M Motor 1 Feszültségellátás csatlakozása S1&S2 (integrált) S3&S4 Kiegészítõ végálláskapcsolók S7 Termikus tekercsvédelem H1 P1 Pozícionáló Rm ma áramvisszajelzés / / Helyi kezelõgombok 9.2 / / 9.15 * A HIBA jel normál üzemben aktív! ** Ha pozícionáló van beépítve, a digitális vezérlõ bemenetek nem mûködnek Háromfázisú hajtómû integrált irányváltással, pozícionálással, helyi kezelõgombokkal, kiegészítõ végálláskapcsolókkal és 4-20 ma áramvisszajelzéssel 1.L1 1.L2 1.L Forgatónyomaték 2.22 U in 2.20 I out Kiegészítõ végálláskapcsolók MCU RV? 0/2-10V Bemenet 0/4-20mA Bemenet jel 0-10V Kimenet jel POS POS POS POS POS / 9.14 Sp.- Nr.: M71-DS EBRO Modulsystem Rev.: 00 Ref.: V. Pütz Datum: 9.1 / U 8.V 8.W Magyarázat: M Motor 1 Feszültségellátás csatlakozása S1&S2 (integrált) S3&S4 Kiegészítõ végálláskapcsolók S7 Termikus tekercsvédelem H1 P1 Pozícionáló Rm ma áramvisszajelzés / / Helyi kezelõgombok MELDEBLOCK 9.2 / / 9.15 * A HIBA jel normál üzemben aktív! ** Ha pozícionáló van beépítve, a digitális vezérlõ bemenetek nem mûködnek

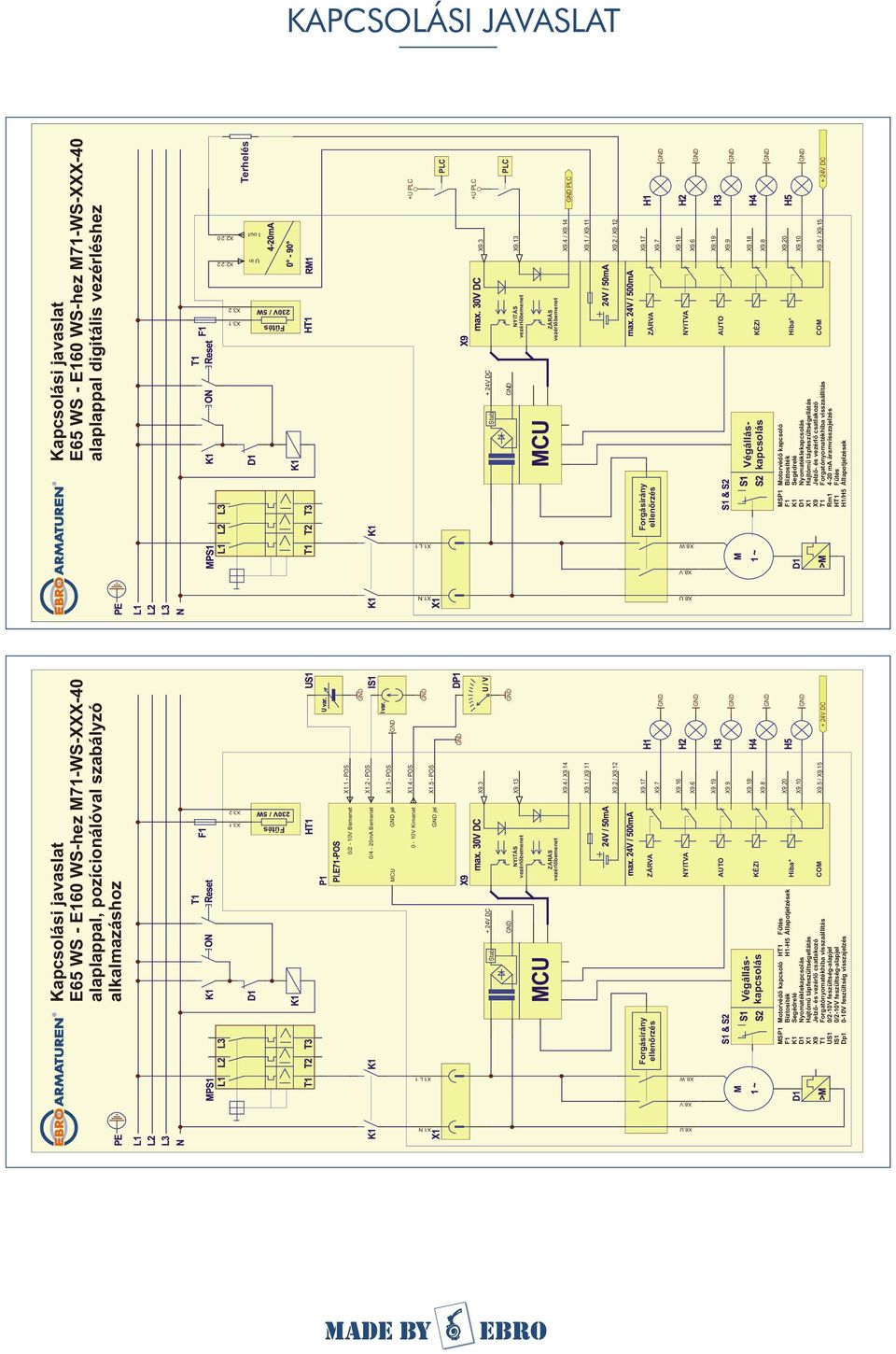

4 KAPCSOLÁSI JAVASLAT Kapcsolási javaslat E65 WS - E160 WS-hez M71-WS--40 alaplappal, pozícionálóval szabályzó alkalmazáshoz Kapcsolási javaslat E65 WS - E160 WS-hez M71-WS--40 alaplappal digitális vezérléshez POS +U PLC 1.N 1.L 1 +U PLC / 9.14 PLC 9.1 / / U 8.V 8.W U in I out Terhelés POS POS POS MCU jel POS jel / / / U 1.N 8.V 8.W 1.L 1 0/2-10V Bemenet 0/4-20mA Bemenet 0-10V Kimenet PLC PLC MSP1 Motorvédõ kapcsoló HT1 MSP1 Motorvédõ kapcsoló F1 Biztosíték H1-H5 Állapotjelzések 9.20 F1 Biztosíték 9.20 K1 Segédrelé K1 Segédrelé Hajtómû tápfeszültségellátás 1 Hajtómû tápfeszültségellátás 9 Jelzõ- és vezérlõ csatlakozó 9 Jelzõ- és vezérlõ csatlakozó 9.5 / 9.15 T1 Forgatónyomatékhiba visszaállítás 9.5 / 9.15 T1 Forgatónyomatékhiba visszaállítás US1 0/2-10V feszültség-alapjel Rm ma áramvisszajelzés IS1 0/2-10V feszültség-alapjel HT1 Dp1 0-10V feszültség visszajelzés H1/H5 Állapotjelzések

5 MODULÁRIS FELÉPÍTÉS Ház (felsõ rész) Pozícionáló Kiegészítõ végálláskapcsolók Áramvisszajelzés Áramvisszajelzés + pozícionáló Háromfázisú alaplap Egyfázisú alaplap Ház (alsó rész) Ház (alsó rész) helyi kezelõgombokkal E 65 E 110 E 160 E 210

6 RENDELÉSI KÓDOK Standard Opciók Rendelési kódok Alaplap PI.E71-Local Digitális távvezérlõ bemenetek Digitális állapotjelzések Kiegészítõ végálláskapcsolók Áramvisszajelzés 4-20 ma Helyi kezelõgombok Pozícionáló PI.E71-POS Egyfázis M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS M71-WS Háromfázis M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS M71-DS * * * * * * * * * Ha pozícionáló van beépítve, a digitális vezérlõ bemenetek nem mûködnek Hajtómûvek VÉSZ-Nyitás / VÉSZ-Zárás funkcióval Egyenáram M71-GS M71-GS PI.E71-GS PI.E71-GS kiegészítõ akkumulátor töltõ tápegység nélkül kiegészítõ akkumulátor töltõ tápegységgel Feszültségkiesés esetén a hajtómû elõre meghatározott vészhelyzetbe fut office@ebro.hu LD / 2009/H
