IDAXA-PiroSTOP KKE Kezelő és kijelző egység 2004/0177/103 Terméklap

Átírás

1 IDAXA-PiroSTOP KKE Kezelő és kijelző egység 24/77/3 Terméklap

2 Hexium Kft. KKE Terméklap Rev 3 2 Tartalomjegyzék. ISMERTETŐ HARDVER LED KAPCSOLAT A VKGY GYŰRŰVEL ELLENŐRZÖTT KIMENETEK ÁLTALÁNOS CÉLÚ KIMENETEK VEZÉRLŐJE BEMENETI FOKOZATOK ÉS EGYSÉGEK CÍMBEÁLLÍTÁS BEÉPÍTETT VISSZAJELZŐ EGYSÉG TÁPFESZÜLTSÉG ÉS AKKUMULÁTOR MENEDZSMENT EGYSÉG TAMPER ELŐLAP PANEL KEZELŐ FELÜLET SZOFTVER KONFIGURÁCIÓS ERŐFORRÁSOK ESZKÖZ KONFIGURÁCIÓ MŰSZAKI PARAMÉTEREK ELÉRHETŐSÉG:... 7

3 Hexium Kft. KKE Terméklap Rev 3 3. Ismertető A KKE egység a tűzjelző központ biztonsági kezelő egysége. Feladata, hogy az OI egység kezelői felületéhez hasonló kezelői felületet nyújtson a felhasználó számára. A KKE egység a tűzjelző központ VKGY gyűrűjén helyezkedik el. A legtöbb felhasználói funkció megvalósítható a segítségével, kivéve a térképes megjelenítés. A KKE egység rendelkezik két darab túlfeszültség védelemmel ellátott ellenőrzött kimenettel riasztásjelző egységek meghajtására. A nem huroktáplált eszközök táplálására segédtápfeszültség kimenet került kiépítésre. Az ellenőrzött kimenetek és a segétápfeszültség kimenetek olvadóbiztosítékkal vannak ellátva, melyeknek állapotát az egység figyeli, tárolja és továbbítja a VKGY hurok többi egysége felé. A KKE egység rendelkezik még 4 db digitális bemenettel és 4 db általános célú relé kimenettel. Ezeket a konfigurációja alapján képes felhasználni összetett vezérlési feladatok ellátására. Minden bemenet és kimenet állapotát folyamatosan figyeli, változásukat tárolja és tájékoztatja a VKGY hurok többi egységét. A digitális bemenetek állapotát a bemeneti fokozatokon és optocsatolókon keresztül tudja az egység leolvasni. A bemeneti fokozat túlfeszültségvédő áramkört tartalmaz, az optocsatolók pedig biztosítják, hogy többféle eszközről tudjon jeleket kapcsolni a KKE egységhez, összeföldelés nélkül. A 4 db általános célú relé kimenet mindegyike 3-3 morze érintkezővel történt kivezetésre. A felhasználói kezelés biztosítására a KKE egység rendelkezik saját előlappal, azon kijelző és kezelőszervekkel. A kijelzés kétféle: LED-es és 4 x 2 karakteres LCD kijelző. A kezelőszervek: nyomógombok és elektronikus azonosító (ibutton) olvasó. Ez utóbbi segítségével tud a kezelő a kettes hozzáférési szintre eljutni. Az KKE egység rendelkezik saját készülékházzal és tápegységgel..

4 Hexium Kft. KKE Terméklap Rev Hardver A KKE hardver felépítése megegyezik a VEZ felépítésével, kiegészítve az eszköz kezelését lehetővé tevő előlappal. Kis méretű készülékházzal és tápegységgel rendelkezik. Bővebb információt a PM Készülékház és Tápegység dokumentumban találhat. VKGY Intelligens illesztõ egység (IIE) RS485 meghajtó RS485 meghajtó Külsõ UART FPGA SRAM mikroprocesszor SRAM WD SRAM BackupBattery mikroprocesszor kvarc processzormag 23V/5Hz FPGA programozott logika Külsõ memória vezérlõ Program Flash memória Akkumlátor egység 23V AC tápegység Relé kimenet Relé kimenet 2 visszajelzés RAM I2C Tápfeszültség és akkumulátor menedzsment egység Relé kimenet 3 Relé kimenet 4 Általános célú kimenetek vezérlõje SRAM +5V +27V E2PROM Riasztás jelzõ kimenet Riasztás jelzõ kimenet 2 visszajelzés Ellenõrzött kimenetek vezérlõje Flash Beépített visszajelzõ egység Elõlapi egység Optocsatolt bemeneti fokozat LCD kijelzõ Optocsatolt bemeneti fokozat 2 Nyomógombok Optocsatolt bemeneti fokozat 3 Bemeneti egységek Jelzõlámpák Optocsatolt bemeneti fokozat 4 Hangjelzõ olvasó egység ibutton. ábra - KKE hardver felépítése

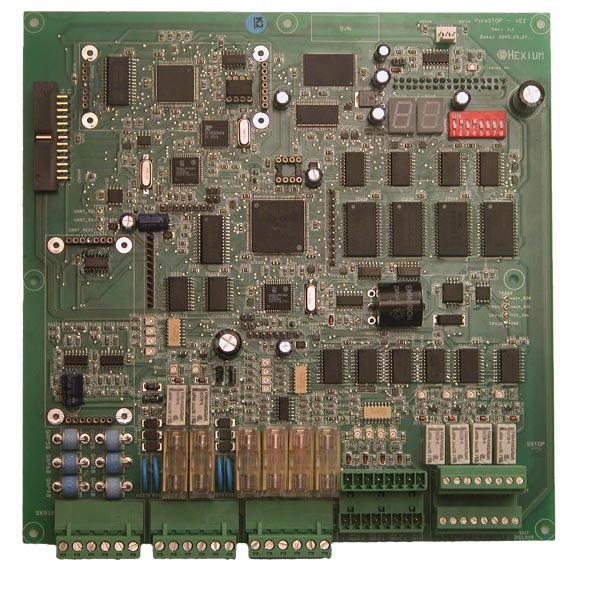

5 Hexium Kft. KKE Terméklap Rev 3 5 Beépített visszajelző egység kijelzője Kommunikációs cím beállító kapcsoló Tamper csatlakozó Hurokleválasztást jelző LED Riasztásjelző kimenetek állapotát jelző LED-ek Segédtápfeszültség kimenet biztosítékainak állapotát jelző LED-ek Riasztásjelző kimenetek aktív állapotát jelző LED-ek Kimenetekhez tartozó LED-ek -4 Bemenetekhez tartozó LED-ek -4 Riasztásjelző kimenet # Riasztásjelző kimenet #2 Segédtápfeszültség kimenetek Bemenetek -4 Riasztásjelző kimenet # biztosíték Riasztásjelző kimenet #2 biztosíték Segédtápfeszültség biztosítékok Kimenetek ábra - KKE egység 2. LED RENDBEN HIBÁS Hurokleválasztást jelző LED zölden világít nem világít Segédtápfeszültség kimenet biztosítékának állapotát jelző LED nem világít sárgán világít

6 Hexium Kft. KKE Terméklap Rev 3 6 Kimenetekhez tartozó LED-ek (-4) Bemenetekhez tartozó LED-ek (-4) Riasztásjelző kimenetek állapotát jelző LED-ek Riasztásjelző kimenetek aktív állapotát jelző LED-ek az adott kimenetek állapotát jelzik. az adott bemenetek állapotát jelzik. riasztásjelző kimenetek szakadását/zárlatát, Oltás#, Oltás#2 szakadását/zárlatát jelzi akkor világít ha a relé aktív. 2.2 Kapcsolat a VKGY gyűrűvel Minden eszköz a beépített az Intelligens Illesztő Egység-en (IIE) keresztül kapcsolódik a VKGY gyűrűre. Az IIE feladata a kommunikáció figyelése. Amennyiben a gyűrűre kapcsolódó egység kommunikációja nem megfelelően működik (pl. nem válaszol a másik oldal üzeneteire), az IIE lekapcsolja az egységet a gyűrűről, amely működőképes marad, csak a hibás egység információi nem jutnak el a felhasználóhoz (kivéve természetesen a kommunikációs hibáról szólót). A mikrokontroller külső aszinkron soros vezérlővel csatlakozik a VKGY kommunikációs vonalra. A csatlakozás RS485 meghajtókon keresztül történik, amely meghajtók: beépített túlfeszültség védelemmel rendelkeznek; optocsatolókkal választják el galvanikusan az eszközt a VKGY huroktól. Az VKGY gyűrűre kapcsolódó RS485 meghajtók a korábban leírt beépített IIE egységgel csatlakoznak. 3. ábra - VKGY hurok csatlakozó A/+ B/- SHIELD RS485-ös kommunikációs port A vezetéke RS485-ös kommunikációs port B vezetéke árnyékolás bekötésének csatlakozója (teljes busz egy ponton legyen bekötve)

7 Hexium Kft. KKE Terméklap Rev Ellenőrzött kimenetek A KKE egység rendelkezik 2 db túlfeszültség védelemmel ellátott, ellenőrzött kimenettel riasztásjelző egységek meghajtására. A kimeneteket az Ellenőrzött kimenetek vezérlője modul kapcsolja és folyamatosan ellenőrzi a kimenetre kapcsolt hurkok állapotát. Az egység meg tudja különböztetni a hurkok normál lezárt, szakadt és rövidzár állapotát, valamint a kimenetet biztosító olvadó biztosíték állapotát is. Minden kimenet olvadóbiztosítékkal van ellátva, melyeknek állapotát az egység figyeli, tárolja. A nem huroktáplált eszközök táplálására segédtápfeszültség kimenet került kiépítésre. (Fontos: A nem huroktáplált eszközök táplálására a segédtápfeszültség kimenet legyen használva, ellenkező esetben földzárlat hibát jelezhet az egység.) 4. ábra -Riasztásjelző és Segédtápfeszültség kimenetek BELL +/- AUX POW+ SHIELD riasztásjelző kimenet csatlakozási ppontjai segédtápfeszültség kimenet életvédelmi föld csatlakozási pontja, Az életvédelmi föld csatlakozási pontja árnyékolás céljára felhasználható (a vezeték egyetlen pontján bekötve).

8 Hexium Kft. KKE Terméklap Rev 3 8 A riasztás jelző kimenetet az alábbiak szerint kell bekötni: 5. ábra - Riasztásjelző kimenet 2.4 Általános célú kimenetek vezérlője A részegység megvalósítja a 4 db kimenet biztonsági vezérlését, feladatai: a tűzjelző központ ennek segítségével ellenőrzi a kimenetek mindenkori állapotát (tehát azt is ellenőrizni tudja és hibajelzést tud generálni, ha CPU- OUT-on egy vezérlést kiadott, de nem valósult meg, az a CPU-OUT STATE-n látható). A CPU-OUT STATE a relé vezérlésének sikerességét ellenőrzi. a kimenetek állapota ezen egység segítségével még akkor is kézben tartható, ha a mikrokontroller nem működik, vagy tápfeszültség ki-, bekapcsolás történik. Ez utóbbi biztosítására a vezérlést redundáns módon, két független úton biztosítja a mikrokontroller. Az adott kimenetekhez C, NC, NO pontok kerültek kivezetésre. 6. ábra - Kimenetek C közös NC alaphelyzetben zárt NO alaphelyzetben nyitott - kivezetések (föld) + segédtápfeszültség

9 Hexium Kft. KKE Terméklap Rev ábra - Általános célú kimenetek 2.5 Bemeneti fokozatok és egységek Az Optocsatolt bemeneti fokozatok optocsatolókkal választják el galvanikusan az OI eszközt a külvilágtól, rendelkeznek túlfeszültség védelemmel. A Bemeneti egységek biztosítják a bemeneti jelek beolvashatóságát a mikrokontroller számára. 8. ábra - Bemenetek IN+ IN4+ IN- IN4-- adott bemenetre vonatkozó pozitív potenciál bemenet adott bemenetre vonatkozó negatív potenciál bemenet 9. ábra - Bemenetek kapcsolási rajza

10 Hexium Kft. KKE Terméklap Rev Címbeállítás A DIP kapcsolóval binárisan állítjuk be az eszköz címét az alábbiak szerint: (Az alsó állásban -OFF, a felsőben -ON az adott bit értéke.) A beállítás az -5 kapcsolók segítségével történik. A as kapcsolóknak mindig OFF állásban kell lenniük. BIN DIP KAPCSOLÓK CÍM BIN DIP KAPCSOLÓK CÍM

11 Hexium Kft. KKE Terméklap Rev Beépített visszajelző egység A Beépített visszajelző egység feladata szervíz célokra információkat nyújtani a készülék állapotáról. Csak a készülék burkolatának megbontása után válik láthatóvá. A beépített visszajelző egység kétféle kijelzéssel rendelkezik: 2 db hétszegmenses kijelző: mutatja az eszköz címét, egyedi LED jelzések: ellenőrzött kimenetek (riasztásjelző #, #2) és a rákapcsolt hurkok állapota, segédtápfeszültség biztosítékjának állapota, kimenetek egyenként, bemenetek egyenként, IIE egység állapota. 2.8 Tápfeszültség és akkumulátor menedzsment egység A VEZ egység saját készülékházban helyezkedik el saját tápegységgel, így rendelkezik Tápfeszültség és akkumulátor menedzsment egységgel is. Az egység feladatai a következők: ellenőrzi az akkumulátortelep töltését (töltőfeszültség, töltőáram); ellenőrzi az akkumulátortelep kisülését (kisütési áram), méri a tápfeszültségek értékét. 2.9 Tamper A kapcsolót úgy kell bekötni, hogy az a készülékház kinyitásakor az -es és 2-es pontot zárja össze.. ábra - Tamper

12 Hexium Kft. KKE Terméklap Rev Előlap panel Az előlap panel kezeli: az LCD kijelzőt a billentyűzetet a Dallas ibutton olvasó az előlapi hangjelzőt DALLAS olvasó aktivitását jelző LED Hangjelző csatlakozója Vezérlőkábel csatlakozója Dallas olvasó csatlakozója Tápfeszültség csatlakozója. ábra - Előlap panel

13 Hexium Kft. KKE Terméklap Rev Kezelő felület Ha a rendszerben valamely zóna tűz állapotú akkor a TŰZ feliratú LED pirosan világít. Ha ez a zóna az adott KKE által felügyelt területen van akkor a KKE egység sípoló hangjelzést ad. Ha a rendszerben valamely készülék hibát észlel, akkor a KKE egység előlapján a HIBA feliratú LED sárga fénnyel világít és az előlapi hangjelző sípoló jelzést ad. Az hiba tipusokra külön LED-ek kerültek kialakításra, melyek a HIBA LED-el együtt világíthatnak: Az ÜZEM feliratú LED hibamentes működés esetén folyamatosan zölden világít. Bővebb információ a "KKE Kijelző és Kezelő Egység Rövid Kezelési Leírás" című dokumentumban található. TŰZ Tiltást visszajelző LED-ek Tiltást visszajelző LED-ek Késleltetéshez szükséges kezelő szervek és visszajelző LEDek Üzem Kijelző DALLAS olvasó

14 Hexium Kft. KKE Terméklap Rev Szoftver START Rendszerteszt Rendszerhiba jelzése Inicializálás END WDT frissítés Saját I/O kezelés Nem saját I/O állapotok feldolgozása VKGY kezelés Beépített visszajelző egys. kezelése Felhasználói interfész 2. ábra - KKE szoftver felépítése 4. Konfigurációs erőforrások A PiroSTOP KKE egység az alábbi konfigurációs erőforrásokkal rendelkezik (a konfigurációról a PiroSTOP-Idaxa grafikus felügyeleti szoftver felhasználói leírása tartalmaz bővebb információt):

15 Hexium Kft. KKE Terméklap Rev 3 5 KKE kommunikációs modul (VHI): Adatbázis Maximális rekordszám Tulajdonságok 6 Név Nem támogatott Vezérlés Nem támogatott Virtuális/zóna Nem támogatott Virtuális/zóna jelzések Nem támogatott Eszközkonfiguráció Szükség szerint Címformátum Nem támogatott Felhasználók Nem támogatott KKE főmodul: Adatbázis Maximális rekordszám Tulajdonságok 4 Név 4 Vezérlés 64 Virtuális/zóna 64 Virtuális/zóna jelzések 64 Eszközkonfiguráció Szükség szerint Címformátum 48 Felhasználók 4.2 Eszköz konfiguráció A PiroSTOP KKE egység az Eszköz-konfiguráció alábbi paramétereit támogatja (a konkrét beállítási lehetőségeket részletesen a PiroSTOP-Idaxa grafikus felügyeleti szoftver felhasználói leírása tartalmazza): KKE Kommunikációs modul (VHI): ID alapértelmezés Megnevezés, rövid leírás CHW3 x4234b RS485 port hardver paraméterek (VKGY S) CHW4 x4234b RS485 port hardver paraméterek (VKGY M) CHW5 x4234b RS485 port hardver paraméterek (HVKGY S) CHW6 x4234b RS485 port hardver paraméterek (HVKGY M) ERIC x ERIC kommunikáció beállításai PSH# x Riasztások és hibák jelzése, lekezelése (#=..9, A..V), összesen max. 32 bejegyzés lehetséges) KKE főmodul: ID alapértelmezés Megnevezés, rövid leírás DINP x44 Digitális bemenetek konfigurációja DOUT x5e4 Digitális kimenetek konfigurációja ERIC x ERIC kommunikáció beállításai ICP x85 Dallas ibutton működésének konfigurációja PSAD x Nyugtázó eszköz-pár címének beállítása PSH# x Riasztások és hibák jelzése, lekezelése (#=..9, A..V), összesen max. 32 bejegyzés lehetséges) PWLM xd8caca6 Tápfeszültség limitek beállításai PWSU x83c4 Táp-menedzsment konfigurációja SALO x2 Ellenőrzött kimenetek beállításai SDIN x45 Rendszer bemenetek kezelésének beállításai

16 Hexium Kft. KKE Terméklap Rev Műszaki paraméterek Méret: 4mm x 45mm x 2mm Tömeg: körülbelül 4 Kg, akkumulátor nélkül Tápfeszültség: VAC Hz, VDC AC áram:.6a/5vac, A/23VAC Maximális befolyó áram, hideg indulás: 4A/5VAC, 2A/23VAC Szivárgási áram: <ma/24vac Össz tápáram 24VDC táplálás esetén: 3mA + a bemenetek és kimenetek fogyasztása Segédtápfeszültség: 2-28 VDC, 4 x A Túláramvédelem: T.A biztosíték Optocsatolt bemenetek: 5-5 VDC, unipoláris, mind a katódok, mind az anódok egymástól függetlenül kivezetve, bemeneti ellenállás 4.8 kohm Túlfeszültségvédelem: soros ellenállás és zener dióda Relé kimenetek: morze érintkezők,.5a 25VAC, 2A 3VDC,.3A VDC Ellenőrzött riasztásjelző kimenetek: 2-28 VDC, 2 x A, lezárás kohm, ellenőrzés polaritás fordítással (szükséges biztosíték: T.A) Túlfeszültségvédelem: szupresszor (+ és - között, + és GND között, - és GND között) és soros PTC ellenállás HVKGY - Kommunikációs protokoll: ERIC Túlfeszültségvédelem RS485 kommunikációs buszon: szupresszor (A és B között, A és az életvédelmi föld között, B és az életvédelmi föld között) és soros PTC ellenállás

17 Hexium Kft. KKE Terméklap Rev Elérhetőség: További információért forduljon a gyártóhoz: Hexium Kft. 34 Budapest, Váci út 5/b Tel: (+36 ) , Fax: (+36 ) pirostop@hexium.hu
