NQ INTERAKTÍV TERMINÁL SOROZAT

Átírás

1 NQ INTERAKTÍV TERMINÁL SOROZAT Állítsa össze és már használhatja is Hatékony megjelenítési funkciók Kiváló minőségű kijelző Alkalmazások gyors létrehozása

2 NQ HMI sorozat Műszaki paraméterek Típus NQ5-SQ NQ5-MQ NQ3-TQ NQ3-MQ Kijelző típusa 5,7 colos STN 5,7 colos monokróm SNT (kék kijelzési móddal) Kijelző felbontása Rendelési információ Tartozékok (QVGA) Színek száma 256 (képadatok esetében 4096) 16 színárnyalat 256 (képadatok esetében szín) Háttérvilágítás 1 CCFL LED Háttérvilágítás élettartama Érintőképernyő Min óra 25 C-on Analóg ellenállásos érintőképernyő Funkcióbillentyűk száma 6 5 Méretek (mm) (M Sz Mé) ,5 Tömeg 0,4 kg max. 3,5 colos TFT 3,8 colos monokróm SNT (kék kijelzési móddal) Képernyő memória 8 MB 8 MB 8 MB 4 MB Belső memória Soros (COM1) Bit-, szó és adatmegőrző memória 1 RS-232/422/485 Soros (COM2) 1 RS-232 USB slave USB host Bővítőmodul Programozáshoz Fájlátvitelhez USB eszközre Hálózati feszültség 24 VDC ±15% Külön rendelhető hálózati modul Teljesítményfelvétel max. 5 W max. Akkumulátor Elem élettartama Védettségi besorolás (az előlapon) Minősítések NQ-BAT01 (3 V gombelem) 5 év (25 C-on) IP65-ös védettség CE, cul, EK irányelvek Működési környezet Maró hatású gázoknak kitett helyen nem használható Működési környezeti hőmérséklet 0 50 C *1 Működési környezeti páratartalom *1 A további tudnivalók a használati útmutatóban olvashatók. Műszaki paraméterek % relatív páratartalom, lecsapódás nélkül 16 színárnyalat Típusszám Színes STN 5,7 colos, 320x240 képpont Ethernet kapcsolat nélkül NQ5-SQ000-B Ethernet kapcsolat nélkül, álló kijelző típus NQ5-SQ001-B Monokróm STN 5,7 colos, 320x240 képpont Ethernet kapcsolat nélkül NQ5-MQ000-B Ethernet kapcsolat nélkül, álló kijelző típus NQ5-MQ001-B Színes TFT 3,5 colos, 320x240 képpont Ethernet kapcsolat nélkül NQ3-TQ000-B Monokróm STN 3,8 colos, 320x240 képpont Ethernet kapcsolat nélkül NQ3-MQ000-B Megnevezés Típusszám Kábelek Mini perifériaport CJ1/CS1/CQM1H/CPM2C PLC, 2 m NQ-CN221 Soros port RS-232 CJ1/CS1/CP1/CQM1H PLC, 2 m Soros port RS-232 CJ1/CS1/CP1/CQM1H PLC, 5 m USB programozókábel, 1,8 m Soros programozókábel, 2 m Szoftver Az NQ-Designer az Omron weboldaláról ingyenesen letölthető. NQ-CN222 NQ-CN521 CP1W-CN221 NT2S-CN002

3 CP1E PLC Kompakt gépvezérlő Egyszerű használat Gazdaságos Hatékony

4 HATÉKONY Kiegészítő a még nagyobb rugalmasság érdekében Három bővítőegység közül választhat. Az N-típusú CPU-egységhez bővítőkártyával további soros kommunikációs portot adhat hozzá. Opcionális bővítő modul N-típusú CPU-egység 30 vagy 40 I/O ponttal RS-232C opcionális modul CP1W-CIF01 Bővítő és I/O bővítő Bővítő és I/O bővítő I/O bővítő Analóg I/O Hőérzékelő Terepi busz RS-422A/485 opcionális modul CP1W-CIF11 (Maximális átviteli távolság: 50 m) RS-422A/485 opcionális modul (Szigetelt típusú) CP1W-CIF12 (Maximális átviteli távolság: 500 m) 40 I/O-val rendelkező CP1W-40EDR / CP1W-40EDT / CP1W-40EDT1 20 I/O-val rendelkező CP1W-20EDR1 / CP1W-20EDT / CP1W-20EDT1 32 kimenettel rendelkező CP1W-32ER / CP1W-32ET /CP1W-32ET1 16 kimenettel rendelkező CP1W-16ER / CP1W-16ET / CP1W-16ET1 8 kimenettel rendelkező CP1W-8ER / CP1W-8ET / CP1W-8ET1 8 bemenettel rendelkező CP1W-8ED Analóg I/O egység CP1W-MAD11 Analóg bemeneti egység CP1W-AD041 Analóg kimeneti egység CP1W-DA041 A CPM1A bővítő a CP1W esetében érvényes feltételekkel megegyező feltételekkel használhatók. Hőérzékelő (Hőelemek) CP1W-TS001 CP1W-TS002 Hőérzékelő (platina ellenállású hőérzékelők) CP1W-TS101 CP1W-TS102 CompoBus/S CP1W-SRT21 Profibus-DP CPM1A-PRT21 DeviceNet CPM1A-DRT21 E típusú CP1E CPU- (alapmodellek) Termék neve Érték Típus Tápellátás Bemenetek Kimenetek Kimenet típusa Programtárolási memória Adatmemória mérete E-típusú, 20 I/O ponttal V AC 12 8 Relé 2 ezer utasítás 2 ezer szó CP1E-E20DR-A E-típusú, 30 I/O ponttal Relé CP1E-E30DR-A E-típusú 40 I/O ponttal Relé CP1E-E40DR-A N típusú CP1E CPU- (alkalmazásoptimalizált típusok) Termék neve Érték Típus Tápellátás Bemenetek Kimenetek Kimenet típusa Programtárolási memória Adatmemória mérete N-típusú, 20 I/O ponttal V AC 12 8 Relé 8 ezer utasítás 8 ezer szó CP1E-N20DR-A 12 digitális digitális + 1 analóg* CP1E-NA20DR-A* analóg* 12 8 CP1E-N20DT-A CP1E-N20DT1-A 24 V DC Relé CP1E-N20DR-D CP1E-N20DT-D CP1E-N20DT1-D 12 digitális digitális + 1 analóg* CP1E-NA20DT-D* analóg* CP1E-NA20DT1-D* N-típusú, 30 I/O ponttal V AC Relé 8 ezer utasítás 8 ezer szó CP1E-N30DR-A CP1E-N30DT-A CP1E-N30DT1-A 24 V DC Relé CP1E-N30DR-D CP1E-N30DT-D CP1E-N30DT1-D N-típusú, 40 I/O ponttal V AC Relé 8 ezer utasítás 8 ezer szó CP1E-N40DR-A CP1E-N40DT-A CP1E-N40DT1-A 24 V DC Relé CP1E-N40DR-D CP1E-N40DT-D CP1E-N40DT1-D Akkumulátorkészlet Az N-típusú CP1E CPU- esetében CP1W-BAT01 Megjegyzés: Ha áramkimaradás esetére biztonsági mentést kíván létrehozni az adatokról a következő területeken, szereljen egy akkumulátort az N-típusú CP1E CPU-egységhez. DM-terület (D) (a DM-területen levő, szavakat tartalmazó biztonsági másolatok kivételével), tápfeszültségkimaradás ellen védett terület (H), számláló segédrelék (C), számláló aktuális értékei (C), kiegészítő terület (A) és óra funkció. (Az akkumulátorokat a gyártástól számított két éven belül fel kell használni.) Megjegyzés: Az N-típusú CP1E CPU-hez nem tartoznak kiegészítők. A beépített RS-232C modulhoz és az akkumulátorhoz (CP1W-BAT01) tartozó RS-232C csatlakozókat külön kell megvásárolni. *Megjegyzés: A CP1E-NA típus 2010 elején kerül forgalomba.

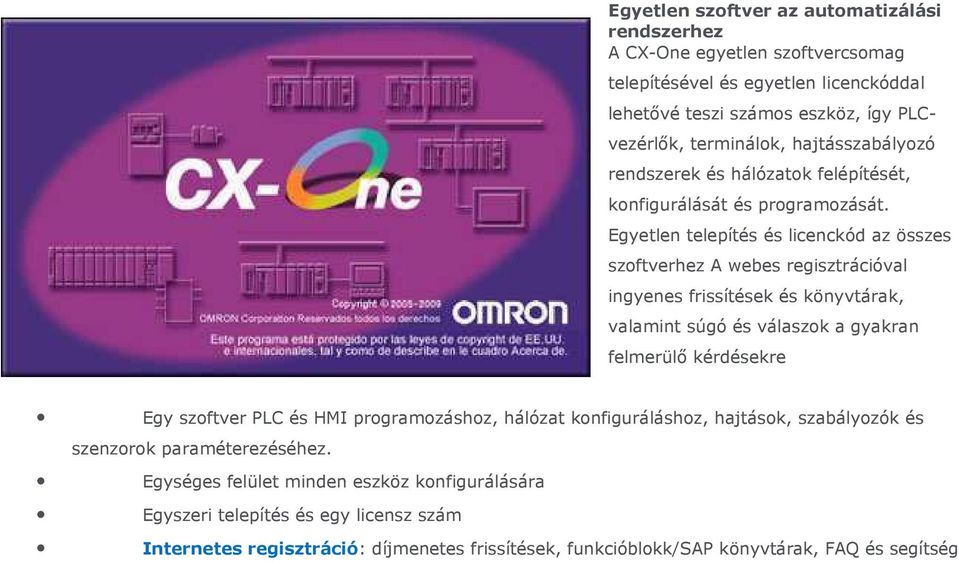

5 Egyetlen szoftver az automatizálási rendszerhez A CX-One egyetlen szoftvercsomag telepítésével és egyetlen licenckóddal lehetıvé teszi számos eszköz, így PLCvezérlık, terminálok, hajtásszabályozó rendszerek és hálózatok felépítését, konfigurálását és programozását. Egyetlen telepítés és licenckód az összes szoftverhez A webes regisztrációval ingyenes frissítések és könyvtárak, valamint súgó és válaszok a gyakran felmerülı kérdésekre Egy szoftver PLC és HMI programozáshoz, hálózat konfiguráláshoz, hajtások, szabályozók és szenzorok paraméterezéséhez. Egységes felület minden eszköz konfigurálására Egyszeri telepítés és egy licensz szám Internetes regisztráció: díjmenetes frissítések, funkcióblokk/sap könyvtárak, FAQ és segítség

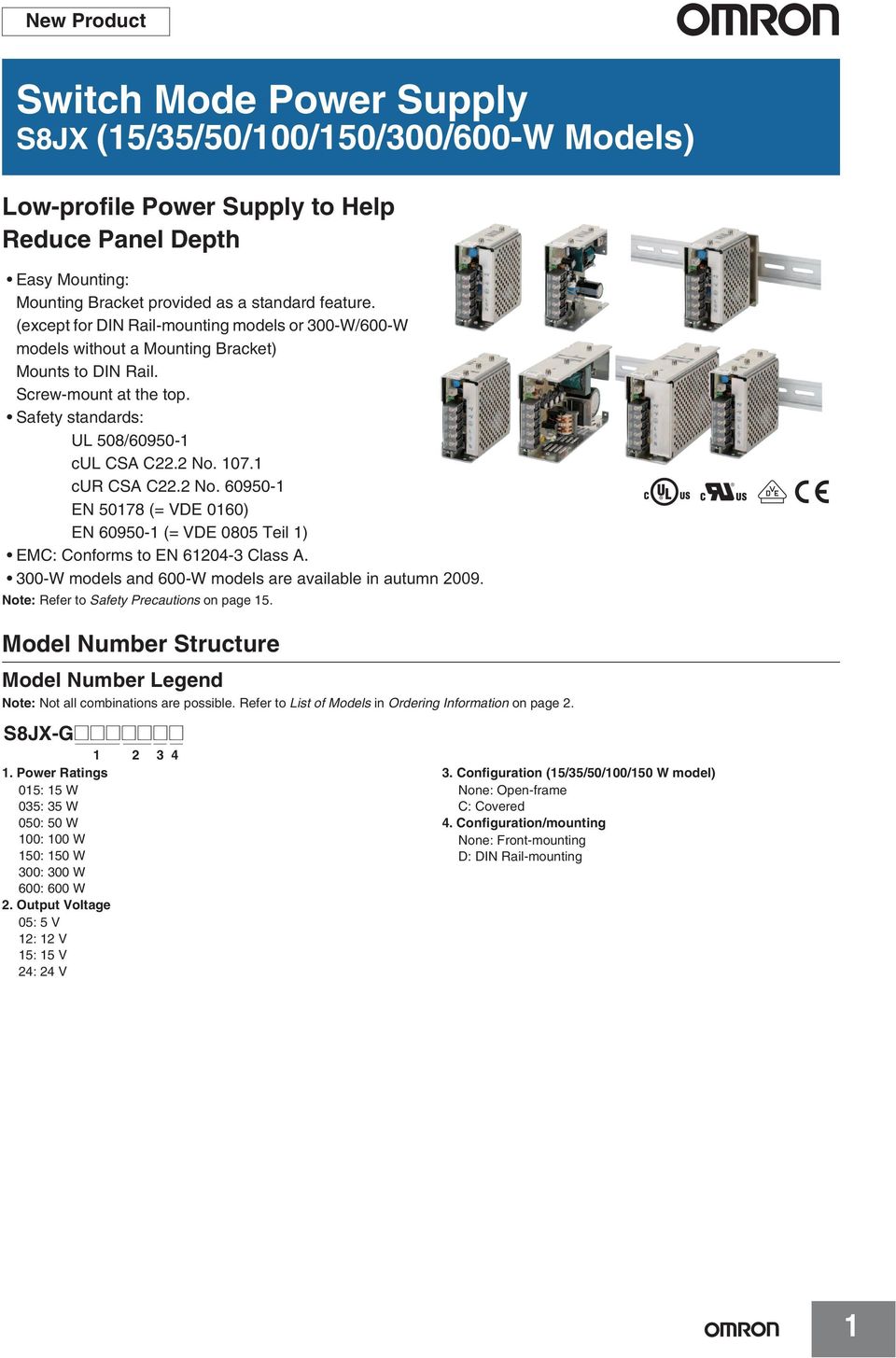

6 New Product Switch Mode Power Supply S8JX (15/35/50/100/150/300/600-W Models) Low-profile Power Supply to Help Reduce Panel Depth Easy Mounting: Mounting Bracket provided as a standard feature. (except for DIN Rail-mounting models or 300-W/600-W models without a Mounting Bracket) Mounts to DIN Rail. Screw-mount at the top. Safety standards: UL 508/ cul CSA C22.2 No cur CSA C22.2 No EN (= VDE 0160) EN (= VDE 0805 Teil 1) EMC: Conforms to EN Class A. 300-W models and 600-W models are available in autumn Note: Refer to Safety Precautions on page 15. Model Number Structure Model Number Legend Note: Not all combinations are possible. Refer to List of Models in Ordering Information on page 2. S8JX-G@@@@@@@ Power Ratings 015: 035: 050: 100: 150: 1 300: 300 W 600: 600 W 2. Output Voltage 05: 5 V 12: 12 V 15: 15 V 24: 24 V 3. Configuration (15/35/50/100/1 model) None: Open-frame C: Covered 4. Configuration/mounting None: Front-mounting D: DIN Rail-mounting 1

7 S8JX Ordering Information List of Models Note: For details on normal stock models, contact your nearest OMRON representative. Open-frame Power Supplies Covered Power Supplies Configuration Input voltage Power ratings Output voltage (VDC) Output current Model 5 VDC 3 A S8JX-G V 1.3 A S8JX-G V 1 A S8JX-G V 0.65 A S8JX-G V 7 A S8JX-G V 3 A S8JX-G V 2.4 A S8JX-G03515 Front-mounting *1 24 V 1.5 A S8JX-G V 10 A S8JX-G V 4.2 A S8JX-G V 2.1 A S8JX-G V 20 A S8JX-G V 8.5 A S8JX-G V 4.5 A S8JX-G V 6.5 A S8JX-G15024 DIN Rail-mounting Front-mounting *1 DIN Rail-mounting Front-mounting *1 100 to 240 VAC (free) (100 to 370 VDC *3) *1. The front-mounting bracket is included as standard with the product. *2. The front-mounting bracket is not included with the product. *3. Safety standards, however, are not applicable. 5 V 3 A S8JX-G01505D 12 V 1.3 A S8JX-G01512D 15 V 1 A S8JX-G01515D 24 V 0.65 A S8JX-G01524D 5 V 7 A S8JX-G03505D 12 V 3 A S8JX-G03512D 15 V 2.4 A S8JX-G03515D 24 V 1.5 A S8JX-G03524D 5 V 10 A S8JX-G05005D 12 V 4.2 A S8JX-G05012D 24 V 2.1 A S8JX-G05024D 5 V 20 A S8JX-G10005D 12 V 8.5 A S8JX-G10012D 24 V 4.5 A S8JX-G10024D 1 24 V 6.5 A S8JX-G15024D 5 V 3 A S8JX-G01505C 12 V 1.3 A S8JX-G01512C 15 V 1 A S8JX-G01515C 24 V 0.65 A S8JX-G01524C 5 V 7 A S8JX-G03505C 12 V 3 A S8JX-G03512C 15 V 2.4 A S8JX-G03515C 24 V 1.5 A S8JX-G03524C 5 V 10 A S8JX-G05005C 12 V 4.2 A S8JX-G05012C 24 V 2.1 A S8JX-G05024C 5 V 20 A S8JX-G10005C 12 V 8.5 A S8JX-G10012C 24 V 4.5 A S8JX-G10024C 1 24 V 6.5 A S8JX-G15024C 5 V 3 A S8JX-G01505CD 12 V 1.3 A S8JX-G01512CD 15 V 1 A S8JX-G01515CD 24 V 0.65 A S8JX-G01524CD 5 V 7 A S8JX-G03505CD 12 V 3 A S8JX-G03512CD 15 V 2.4 A S8JX-G03515CD 24 V 1.5 A S8JX-G03524CD 5 V 10 A S8JX-G05005CD 12 V 4.2 A S8JX-G05012CD 24 V 2.1 A S8JX-G05024CD 5 V 20 A S8JX-G10005CD 12 V 8.5 A S8JX-G10012CD 24 V 4.5 A S8JX-G10024CD 1 24 V 6.5 A S8JX-G15024CD 300 W 14 A S8JX-G30024C 600 W 27 A S8JX-G60024C 24 V 300 W 14 A S8JX-G30024N 600 W 27 A S8JX-G60024N DIN Rail-mounting 100/200 VAC switchable 300 W 14 A S8JX-G30024CD No Mounting Bracket *2 2
