2 Monitorok. A monitorok szöveg és grafika megjelenítésére alkalmas kimeneti (output) eszközök. A képet képpontok (pixel) alkotják.

3 Általános jellemzők (LCD) Képátló Képarány Felbontás Színmélység Válaszidő Bemenetek

4 Képátló A képernyő méretét átlójának hossza adja, amit inch-ben fejezünk ki. A leggyakoribb méretek 14, 15, 17, 19, 21, (1 =2,54 cm)

5 Képarány A képernyő magasságának és szélességének arányát adja meg. A leggyakoribb méretek : 4:3, 16:9, 16:10,

6 Felbontás megadja, hogy a képernyő egyszerre hány képpontot (pixelt) jelenít meg. Ezt az oszlopok és a sorok szorzatával adják meg. Az egyes monitorméretek meghatározott felbontásra optimalizáltak. Minél nagyobb a felbontás, annál kisebbek lesznek a képen lévő objektumok szövegek. Ajánlott felbontás az átló függvényében: x x480, 800x x600, 1024x x768, 1280x x1024, 1600x1200 4:3 Manapság használt legfontosabb felbontások: HD: 1366x768; laptop: x1050; asztali: 22 ; 16:10 Full HD: 1920x1080; asztali: 24 *2,54cm= 61cm; 16:9

7 Színmélység A monitor által megjelenített színek száma Bitekben adják meg 8 bit (1 Bájt): 256 féle 16 bit (2 Bájt): 64 ezer féle 24bit (3 Bájt) : 16 millió féle 32 bit (4 Bájt): 4 milliárd féle

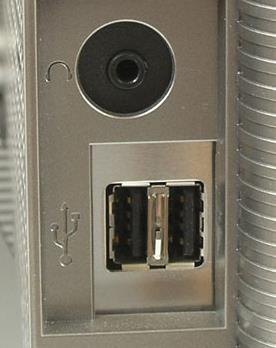

8 Bemenetek Analóg: VGA Digitális: DVI-D, HDMI USB Audiobemenet és kimenet

9 Egy LCD (TFT) monitor adatlapja Panel mérete: 55 cm (21,5") Képarány: Szélesvásznú (16:9) Optimális felbontás: 1920 x 1080 képpont 60 Hz-en Kontrasztarány: Dinamikus kontrasztarány: 50000:1 (max.) Fényerő: 300 cd/m 2 (jellemző) Válaszidő: 2 ms (szürkéből szürkébe) Betekintési szög: (160 függőleges / 170 vízszintes) Színek száma: 16,7 millió szín Képponttávolság: 0,248 mm CSATLAKOZÁS: Analóg, DVI-D (digitális), HDMI 4 db USB 2.0 port Audiobemenet és kimenet Méretek (magasság x szélesség x mélység): 382,59 mm x 529,93 mm x 179,62 mm Tömeg (állvánnyal és kábelekkel): 4,5 kg Feszültség: V 50 vagy 60 Hz + 3 Hz / 1,6 A (max.) Teljesítményfelvétel: 47 W (jellemző) / 58 W (max.) TCO '03

10 Csoportosítás A monitorokat leggyakrabban képmegjelenítés elve szerint csoportosítják CRT LCD (TFT), (LED) Plazma Kivetítő A jövő???

11 Katódsugárcsöves monitor A képcső hátulján elhelyezkedő elektronágyú elektronsugarat lövell ki a képcső elejére, amelyet egy foszfor-alapú réteg fed. Az elektronsugár útja számos erős mágnes előtt vezet, amelyek eltérítik azt, így a sugár a képcső elejének különböző részeit találja el. Amikor az elektronsugár eléri az elülső üveget, gerjeszti a foszforréteget, ami ettől fényleni kezd. A teljes kép megrajzolási sebességét képfrissítésnek nevezzük; mértékegysége a Hz. A monitorok általában Hz-esek. (1s alatt 85-ször frissül a kép. ) (CRT)

12 Problémák az LCD monitorokkal Csak a gyári felbontásban éles Az LCD-k esetében a kép módosulásakor változások mennek végbe a folyadékkristályok elhelyezkedésében, amelyhez több idő szükséges, így a kép lassú (néhány ms) sok esetben gyakorlatilag csak szemből nézve látható megfelelően képük (látószöge kicsi) Takarítás Élettartam

13 LCD (TFT) monitor működése A kijelző első és hátsó oldalára egy-egy polárszűrőt helyeznek, amelyek a fény minden irányú rezgését csak egy meghatározott síkban engedik tovább. A csavart elhelyezkedésű folyadékkristály különleges tulajdonsága, hogy a rá eső fény rezgési síkját elforgatja. Ha hátul megvilágítják a panelt, akkor a hátsó polarizátoron átjutó fényt a folyadékkristály elforgatja, így a fény az első szűrőn átjut, és világos képpontot kapunk. Ha kristályokra feszültséget kapcsolunk, nem forgatják el a fényt, az eredmény pedig fekete képpont. A polárszűrő elé már csak egy színszűrőt kell helyezni.

14 Plazma monitor működése A kép gerjesztése a plazmaképernyőkben egy kb. 0,1 mm vastagságú térben történik két üveglemez között, melyet nemes gázok keveréke tölt meg. Az elülső átlátszó lemezen rendkívül vékony, áttetsző vezetők (elektródák) vannak, a hátsón ezek ellenpárjai. A hátsó falon mikroszkopikus cellák helyezkednek el, melyek a három alapszín lumineszkáló anyagait tartalmazzák. Minden egyes képpontra három ilyen cella jut.

15 A jövő? Szén nanocsövek A speciális kijelző működési elve hasonló a hagyományos katódsugárcsöves kijelzőkéhez, annyi különbséggel, hogy itt a viszonylag nagy távolságban elhelyezett elektronágyú helyett a felületen létrehozott apró, nano-méretű szénszálakból összeállított "ágyúsorozatok" lövik az elektronokat külön-külön az egyes képpontokra.
