1 Tervezte és készítette Géczy László

2 Rögzítés nélküli megjelenítés eszköze a képernyő (a display) fizikai alapelv és műszaki megoldás szerint Katódsugárcsöves (Cathode Ray Tube) Folyadékkristályos (Liquid Crystal Display) LED-es (Light Emitting Diode) Lumineszcens Plazma képernyő felbontása szerint vízszintes képpontszám* függőleges képpontszám VGA 640*480, 256 szín SVGA 800*600, 256, 24 bites szín XGA 1024*768, 256, 24 bites szín EWS 1268* , 24 bites szín S-EWS 1600* , 24 bites szín Grafikus 2048*1568, 24 bites szín

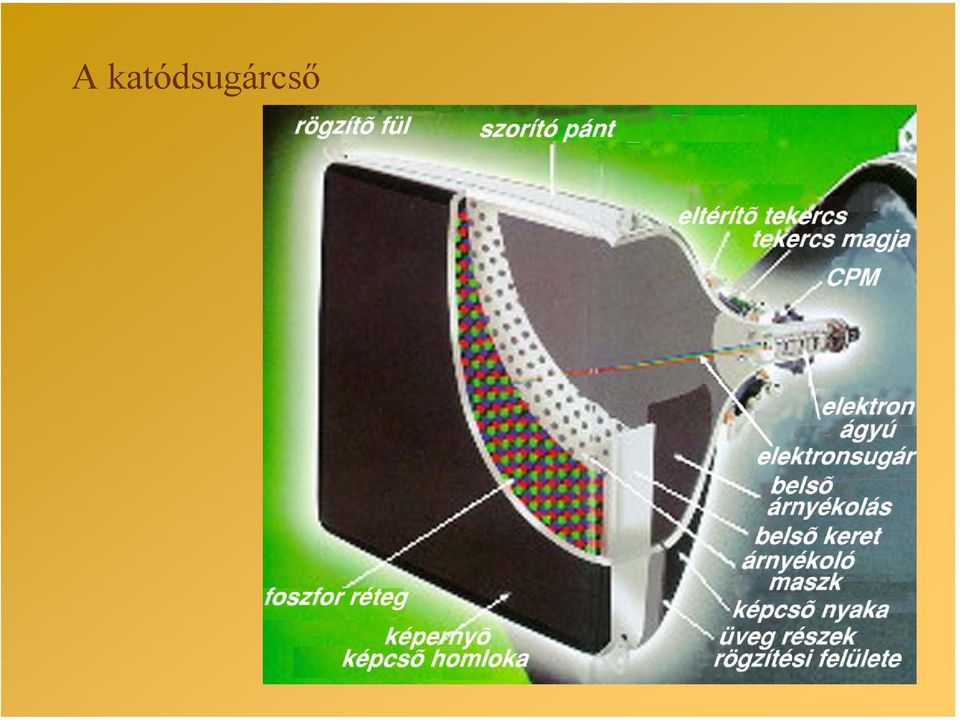

3 A katódsugárcső

4 A C Az elektronsugár pásztázó mozgása a képernyő felületén Non interlaced technika B Az elektronsugarat eltérítő feszültség, vízszintes eltérítés U eltérítő B U amplitúdó A t 0 t 1 C idő A pásztázó elektronsugár következménye a képponton történő fény intenzitás ingadozás. A frissítési gyakoriság (képfrekvencia) alapértéken 50Hz, de beállítható 70Hz-nél nagyobbra is. 100% 60% Képpont fény intenzitása frissítési ciklus idő

5 A szem leképzésének lényege A szem belsejében a fénysugarak először a szaru hártyán, majd a szivárványhártya középső nyílásán (a pupillán) haladnak át. Az állandó domborulatú szaruhártya és a változtatható fénytörésű szemlencse révén éles kép jelenik meg a retinán. Az optikai lencsék törvényeinek megfelelően fordított kép vetül a recehártyára, agyunk azonban visszafordítja a képet a tárgyak valódi helyzetének megfelelően. A retinán a fényérzékeny sejtek két fajtája található: pálcikák és a csapok. A 125 millió pálcika a feketefehér árnyalatokat érzékeli. Az 5-7 millió csap háromféle típusa egy-egy alapszínre érzékeny: ezek a vörös, kék, és a zöld. A csapok többsége a retina közepén sorakozik, és az ún. sárgafoltban tömörül - ez az éleslátás helye, ahol egyáltalán nincsenek pálcikák. A retina többi részén főként pálcikák és elszórt csapok találhatók.

6 A szemmozgás sajátosságait bemutató ábrák csoportonként szemlélve a vizsgálathoz szükséges követési minta a vonalakat folyamatosan egymás után követve a mintát tetszőlegesen vizsgálva

7 A CRT képernyő káros hatása A pásztázó elektronsugár következménye a képponton történő intenzitás ingadozás. A szemmozgás sajátosságaival szembeállítva Az adott helyen az interferencia véletlenszerűen, de nagy gyakoriságú előfordulása a szem túlterhelését okozhatja. a két mozgás interferenciát okozhat

8 A váltott soros elektronsugár pásztázó mozgása a képernyő felületén Interlaced technika Az elektronsugarat eltérítő feszültség, vízszintes eltérítés U eltérítő U amplitúdó t 0 t 1 idő A pásztázó elektronsugár következménye a képponton történő fény intenzitás ingadozás. 100% 60% Képpont fény intenzitása Az iterlaced a képpont környezetében csökkenti az intenzitás változást. frissítési ciklus idő

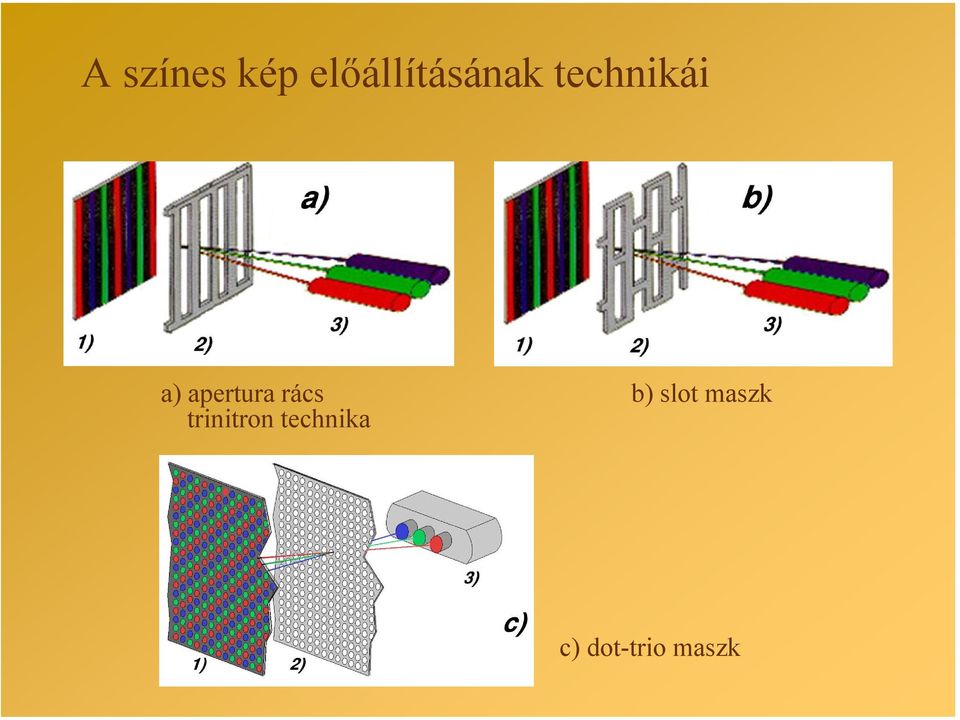

9 A színes kép előállításának technikái a) apertura rács trinitron technika b) slot maszk c) dot-trio maszk

10 A CRT méret viszonyai Képernyő méretei kép méret [inch] képcső teljes hoszszúsága [mm] számított képátló képcső átló képcső szélesség kép arány magasság görbületi sugár [mm] relatív görbület [mm] [mm] [mm] [mm] km l km*25,4 d s m s/m r m/r ,5 254,0 270,4 231,8 181,8 4/3 195,0 0, ,7 304,8 323,0 282,0 221,1 4/3 646,8 0, ,5 355,6 372,0 317,0 248,0 4/3 575,0 0, ,7 381,0 397,0 329,0 264,6 4/3 1200,0 0, ,8 431,8 444,0 371,2 295,4 4/3 1370,0 0, ,3 508,0 517,5 441,1 345,8 4/3 819,7 0, ,7 533,4 548,7 458,2 364,4 4/3 1730,0 0,2

11 A görbület csökkenésének előnyei domború CRT képernyő oldalról vizsgáló ábrával CRT képernyő szemből vizsgáló ábrával sík CRT képernyő oldalról vizsgáló ábrával forrás

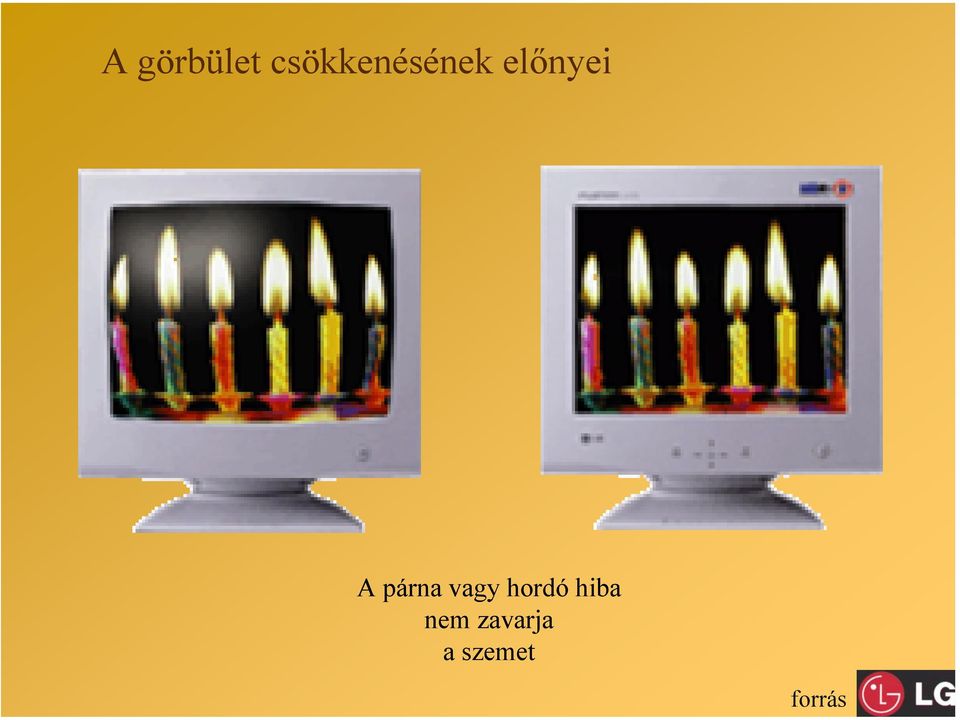

12 A görbület csökkenésének előnyei A párna vagy hordó hiba nem zavarja a szemet forrás

13 A görbület csökkenésének előnyei A helység világítás hatásaival szemben Domború képernyőről visszaverődő fény szóródása Sík képernyőről visszaverődő fény forrás

14 A Flatron képernyő vázlatos belső felépítése Teljesen sík lap Hi-LB-MQ elektronágyú tölcsér W-ARAS réteg Sík maszk Védő üveg a W-ARAS réteg fölött Flat forrás

15 A CRT és a Flatron közötti különbség FST Dyna Flat CRT Natural Flat CRT Flatron képernyő szerkezete külső felület belső felület görbült görbült sík görbült sík vízszintesen görbült sík sík jellemzők tükröződés/ hamis fények gyengéje az erős domborodás csökkentett torzítás árnyékok jobb és bal oldalon minimális torzítás és tükröződés vízszintes vonalak jelennek meg minimális tükröződés nagy látószög szem védelem első hatásként konkáv látvány forrás

16 A sík képernyőhöz összetett elektronágyú kell Egyszerű elektronágyú képpontjai Dinamikus elektronágyú képpontjai Több lépéses négyszeres elektronágyú képpontjai (MQ) képernyő közepe legfelső sor képpontja sarkok képpontjai képernyő középvonalai legtávolabbi vízszintes pont A függőleges torzulások az elektronágyuk fejlesztésével egyre kisebbek. forrás

17 A slot maszk előnye Dot maszk 0,12mm Slot maszk 0,025mm 0,26mm 0,24mm Vékonyabb a maszk - 0,12=5*0,025: rugalmasabb és így megelőzi a torzulását a lyukak finomabb leképzést biztosítanak, a felbontás jobb csökkenti az elektronsugarak véletlen hibáját növeli a kép fényességét, tisztaságát. forrás

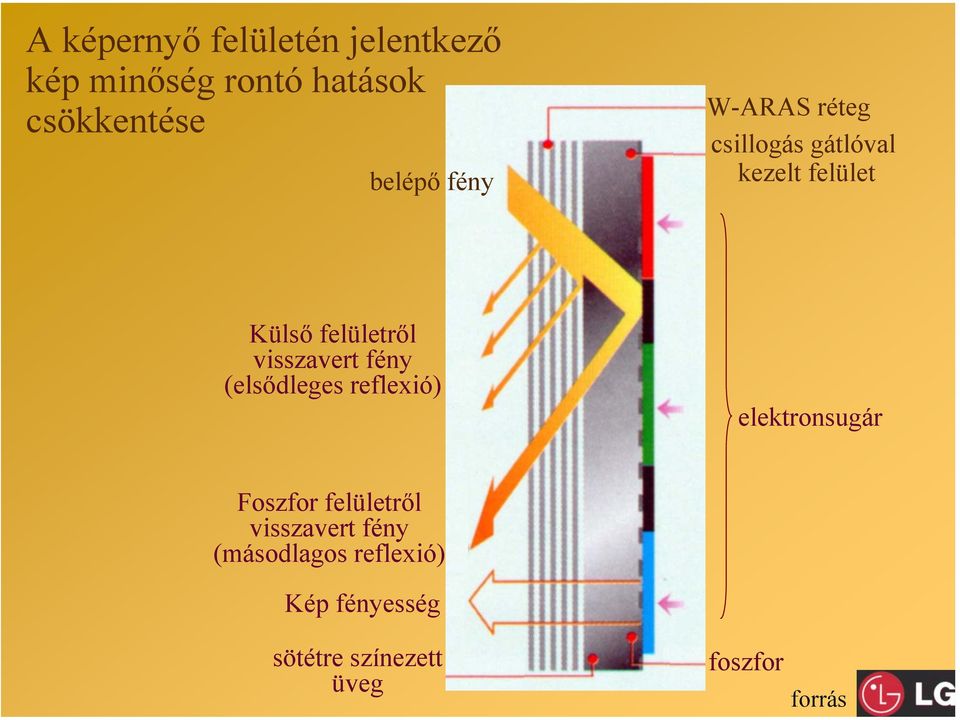

18 A képernyő felületén jelentkező kép minőség rontó hatások csökkentése belépő fény W-ARAS réteg csillogás gátlóval kezelt felület Külső felületről visszavert fény (elsődleges reflexió) elektronsugár Foszfor felületről visszavert fény (másodlagos reflexió) Kép fényesség sötétre színezett üveg foszfor forrás

19 A színes képernyő felbontása (dpi - dot pro inch) 1 inch = 25,4 mm Képernyő minősítése ~ 100 dpi Red Green Blue Képernyő minősége a nyomtatókkal összehasonlítva Tintacseppes (Inkjet) nyomtató 600 dpi felbontással dolgozik. Azonos felbontás mellett a felület arányok az ábrán láthatók. Képernyő

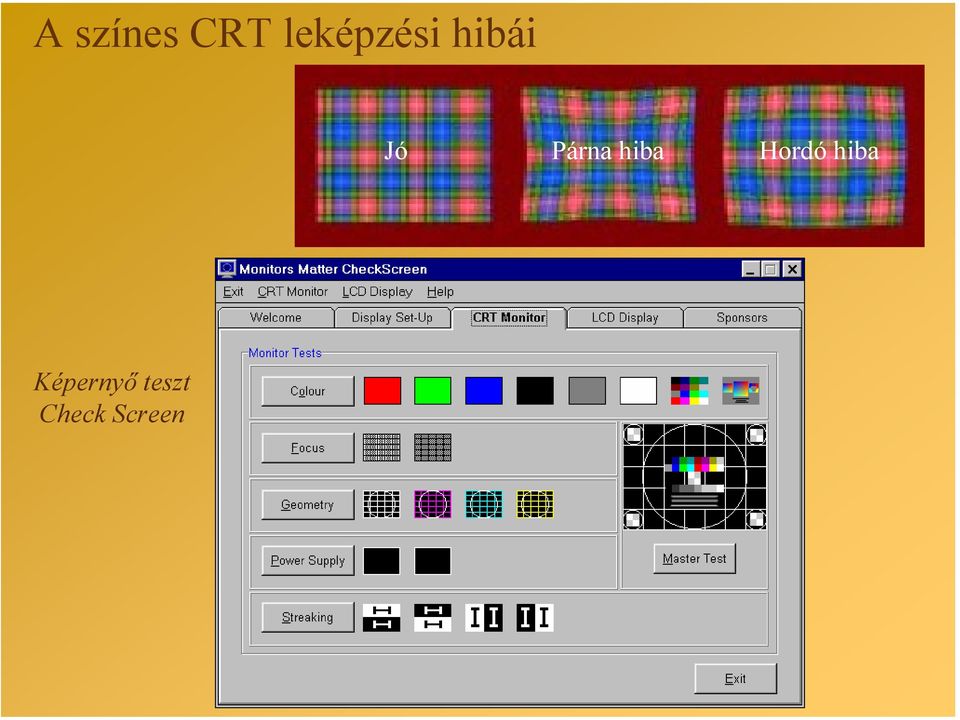

20 A színes CRT leképzési hibái Jó Párna hiba Hordó hiba Képernyő teszt Check Screen

21 DIGITÁLIS KÉP Hogyan jön létre a digitális kép A digitális kép, rengeteg képpontból (pixel-ből) áll. A digitális képeket egymás melletti pixel milliók alkotják.

22 Digitális kép Pixel: A digitális kép legkisebb alkotórésze, amely a digitális berendezés memóriájában egy bájt helyet foglal el Egy bájt (byte) nyolc bitből áll Egy bit a legkisebb digitális egység. Csak igen (1), vagy nem (0) értékü lehet A bitek mindegyike egy értéket képvisel a bájton belül, ami 256 kombinációt eredményez

23 Videó kártya és a színes kép minősége Címzés vezérlés 8 bites R(ed) D/A konverter Videó erősítő RAM Videó RAM 8 bites G(reen) D/A konverter Videó erősítő képernyő 8 bites B(lue) D/A konverter Videó erősítő Videó kártya Színmélység: 256 különböző szín különböző szín különböző szín A szükséges regiszter nagyság: 8 bit 16 bit 24 bit Nagyobb színmélységhez nagyobb videó memória kell!

24 forrás Videó kártya és a kép minősége 1,E+07 1,E+06 képontok száma 1,E+05 sávszélesség [khz] 1,E * * * * *1440 képernyő felbontása 1024* * * * *1440 képontok száma sávszélesség [khz]

25 Képernyő felbontás és kép frissítési frekvencia képfrissítési frekvencia [Hz] 1800* * * * * *1440 képernyõ felbontása forrás

26 LCD - folyadékkristályos kijelző Mi a folyadékkristály? A folyadék kristályos anyagok szerves vegyületek. Bizonyos hőmérséklettartományban a közönséges folyadékokhoz hasonlóak, ugyanakkor azonban a szilárd kristályos testekre jellemző optikai tulajdonságokkal is rendelkeznek. Ez az anyag molekuláinak térbeli és iránybeli rendezettségére utalnak. A folyadékkristályos állapot kialakulása a molekulák irányfüggő polarizálhatóságára vezethető vissza. Nematikus kristályos rétegek geometriai modelljei párhuzamos irányultság merőleges irányultság csavart irányultság

27 Merőleges irányultságot felhasználó LCD - folyadékkristályos kijelző Az első alkalmazások kis méretűek voltak és csak órák kijelzőiként használták. Nincs saját fénye! Kísérletek történtek komolyabb alkalmazásokra, de nagyobb áttörés ezzel a módszerrel nem sikerült.

28 Komoly áttörést jelentett a TN és a TFT technika alkalmazása Mi a TN? Twisted nematic, azaz csavart geometria orientáció. Egyszeresen csavart geometria orientáció. Kétszeresen csavart geometria orientáció. (Twin Twisted nematic) polarizáló lapok polarizáló lapok

29 Mi a TFT? Thin Film Tranzisztor, azaz kijelző mátrix felületére integrált tranzisztor, amely közvetlenül az LCD képpontjait hajtja meg. LCD kijelző mátrix szigetelő tároló kapacitás C S szomszédos kapuvezeték adatvezeték pixel felülete C LC szomszédos adatvezeték kapuvezeték TFT C GD Adat feszültség Mintavevő impulzus LCD képpont és villamos modellje C GS C S C LC C párhuzamos C parasita

30 Az LCD-nek csináltak saját fényforrást A sikeres újítások megnövelték az alkalmazási lehetőségeket, célszerűnek mutatkozott a színes képernyő előállítása is. A külső fény azonban bizonytalanná tette a szín arányokat és szín mélységeket. Ezért saját beépített fényforrást használnak. színszűrők Egy színes képpont folyadékkristály fényforrás

31 Plazma képernyő felépítése Közel légköri nyomású nemes gáz (pl.: neon) van a cellában. Villamos működési modellje egy alkalmazási példa

32 Plazma gázcella A NEC Capsulated Color Filter (CCF) technológiája UV sugarak Kisülés Képpont fénye Átlátszó elektródák Üveg Védő réteg Szigetelő réteg Látható fénysugarak Sötét háttér Mély elektróda Vörös foszfor (R) Kék foszfor (B) Zöld foszfor (G) forrás NEC

33 Plazma képernyő szín cellái CCF-ek Tiszta vörös fény (R) Tiszta zöld fény (G) Tiszta kék fény (B) Külső fény és a nem kívánatos visszaverődés gáz cellák Nem kívánt felvillanás A CCF technológia növeli a szín tisztaságot és a kontrasztot. forrás NEC

34 Lumineszcens képernyő felépítése sor elektródák (fém) elektrolumineszcens anyag (foszfor) transzparens oszlop elektródák (átlátszó fém) üveg hordozó (üveg substrate) megjelenítési oldal egy alkalmazási példa

35 Ú j k at ó d s u g ar t e c h n i k a a s forrás

36 Vékony réteg CRT képernyő működési vázlata homlok felület katód lyuk katód gyorsító feszültség elektron elektronok forrás alumínium réteg foszfor réteg üveg réteg

37 Vékony réteg CRT képernyő működési fázisai forrás

38 forrás Vékony réteg CRT és TFT LCD képernyő összehasonlítása

39 Vékony réteg CRT képernyő forrás
