2 Tartalomjegyzék LED hátterek 3 LED gyűrűvilágítók 4 LED sötét látóterű (árnyék) megvilágítók 5 LED mátrix reflektor megvilágítók 6 HEAD LUXEON LED vezérelhető reflektorok 7 LUXEON LED 1W-os, 3W-os, 5W-os reflektorok 8 3W-os RGB LED reflektor 10 LUXEON LED jelzőfények 11 LED égbolt megvilágítók 12 LED tengelyirányú (axiális) megvilágítók 13 Professzionális lézeres megvilágítók 14 2

3 LED hátterek Homogén háttérvilágítás tárgyak kontúrvonalának nagykontrasztú megjelenítéséhez. Alkalmazható diffúz megvilágításként is. Jellemző méretek - vörös, fehér, zöld, kék vagy infra (IR) fény - homogén intenzitás-eloszlás - 12V, 24V vagy áramgenerátoros meghajtás - robosztus, eloxált alu ház - üveg felület - egyedi méret vagy kivitel is rendelhető - opcionálisan egy oldalon a ház széléig világító felület Extra vékony hátterek: - jellemző vastagság: 8 vagy 10 mm - világító felület mérete: ~< 50 mm x < 50 mm - minimális helyigény Standard vékony hátterek: - jellemző vastagság: 12 mm - világító felület mérete: ~< 50 mm x < 50 mm - optimális helyigény Nagy felületű hátterek: - jellemző vastagság: 20 mm - világító fel. mérete: ~< 100 mm x < 100 mm - nagy felület, kompakt méret Passzív hűtésű hátterek Egyedi tervezésű hátterek 3

4 LED gyűrűvilágítók Az adott feladathoz beállított sugárzási szöggel rendelkező nagy fényerejű direkt megvilágítás nem tükröző felületekhez. Standard és nagy felületű kivitelben rendelhető. - vörös, fehér, zöld, kék vagy infra (IR) fény - 12V, 24V vagy áramgenerátoros meghajtás - robosztus, eloxált alu ház - egyedi méret vagy kivitel is rendelhető Jellemző méretek Standard gyűrűvilágító Nagyméretű gyűrűvilágító 4

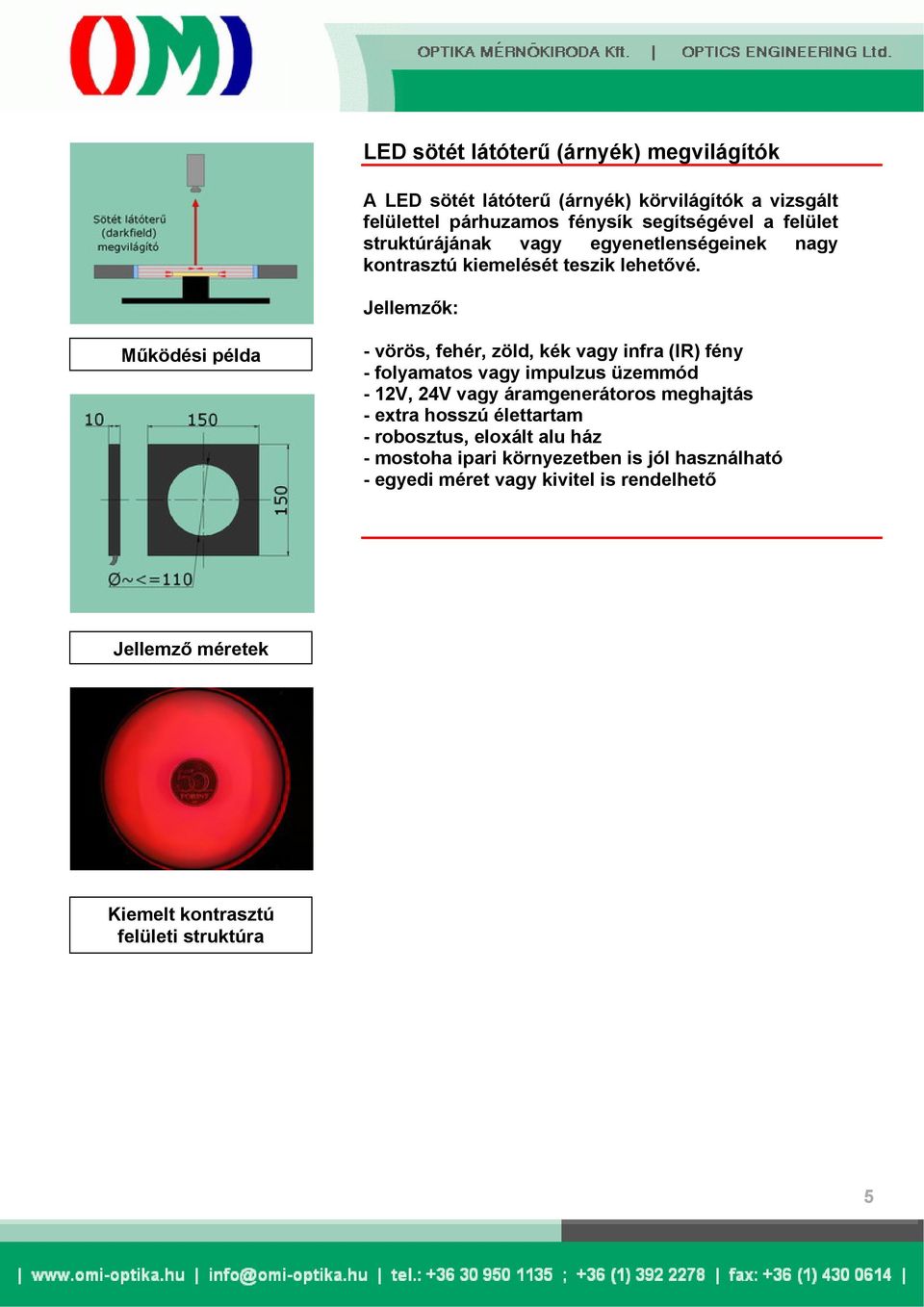

5 LED sötét látóterű (árnyék) megvilágítók A LED sötét látóterű (árnyék) körvilágítók a vizsgált felülettel párhuzamos fénysík segítségével a felület struktúrájának vagy egyenetlenségeinek nagy kontrasztú kiemelését teszik lehetővé. - vörös, fehér, zöld, kék vagy infra (IR) fény - 12V, 24V vagy áramgenerátoros meghajtás - robosztus, eloxált alu ház - egyedi méret vagy kivitel is rendelhető Jellemző méretek Kiemelt kontrasztú felületi struktúra 5

6 LED mátrix reflektor megvilágítók LED mátrix reflektor megvilágítók tárgyak, tárgyakon található feliratok, címkék vagy szenzorok előtt elhaladó tárgyak közvetlen megvilágításához. A direkt megvilágítás ipari képfeldolgozó rendszerekben használt általános megvilágítás. - vörös, fehér, zöld, kék vagy infra (IR) fény - 12V, 24V vagy áramgenerátoros meghajtás - robosztus, eloxált alu ház - egyedi méret vagy kivitel is rendelhető Jellemző méretek Vörös fényű reflektorok IR reflektorok 6

7 LUXEON LED vezérelhető reflektor megvilágítók HEAD vezérelhető megvilágító A HEAD vezérelhető megvilágítók beépített elektronikájuknak köszönhetően egyszerűen illeszthetők számítógép- vagy PLC-vezérelt rendszerekhez. - sugárzási szög: 10, 30 vagy 50 - fehér, vörös, kék, zöld vagy sárga színű fény - LED teljesítmény: 1W vagy 3W - tápfeszültség: 12V vagy 24V DC - szabályozható fényerő - könnyű csatlakoztatás - méret: Ø25x85mm - eloxált alu ház, fekete vagy ezüst színben Vezérelhető reflektor HEAD standard megvilágító - sugárzási szög: 10, 30 vagy 50 - fehér, vörös, kék, zöld vagy sárga színű fény - LED teljesítmény: 1W vagy 3W - tápfeszültség: 12V vagy 24V DC - potenciométerrel szabályozható fényerő - könnyű csatlakoztatás - méret: Ø25x85mm - eloxált alu ház, fekete vagy ezüst színben Különböző színpéldák 7

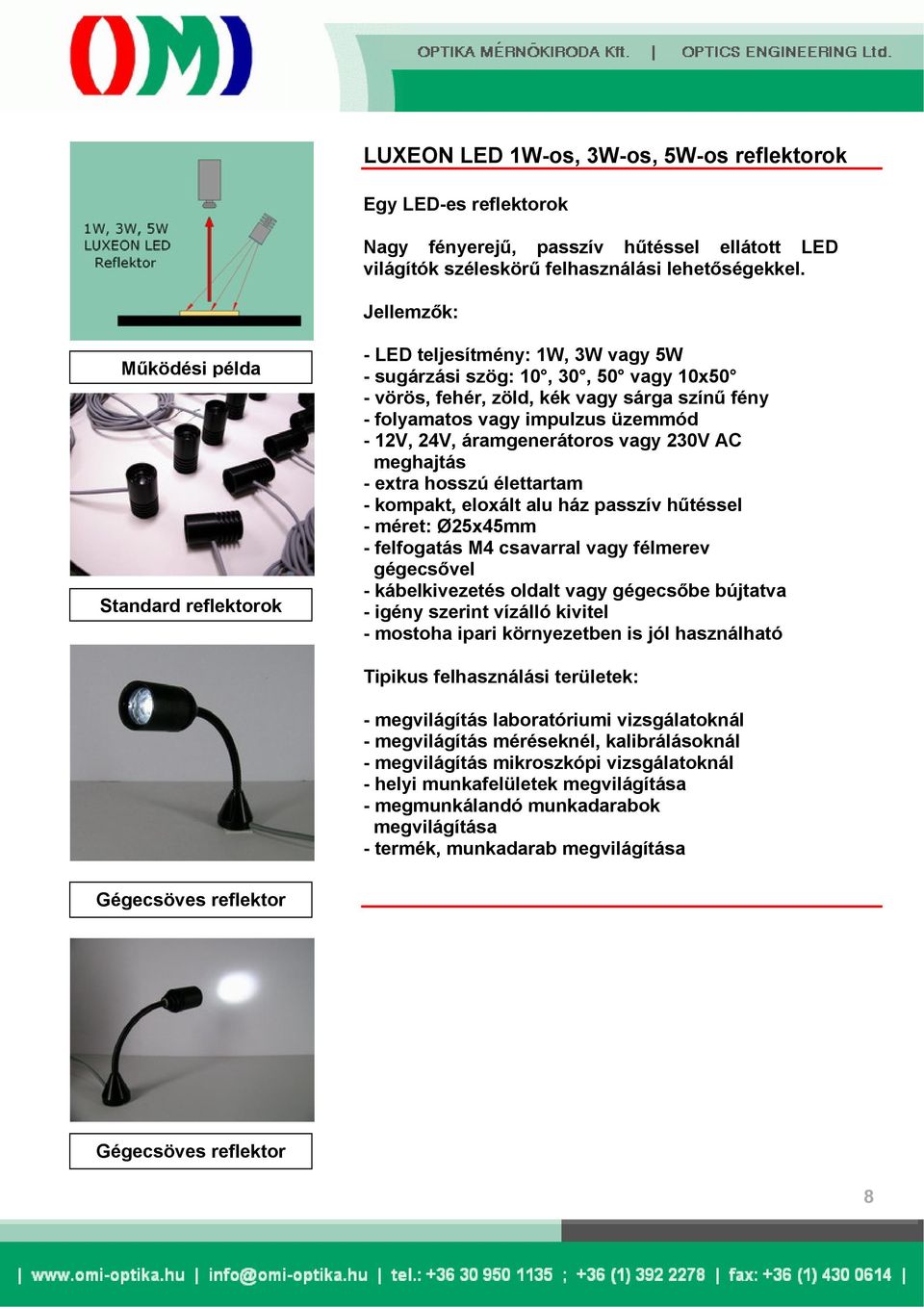

8 LUXEON LED 1W-os, 3W-os, 5W-os reflektorok Egy LED-es reflektorok Nagy fényerejű, passzív hűtéssel ellátott LED világítók széleskörű felhasználási lehetőségekkel. Standard reflektorok - LED teljesítmény: 1W, 3W vagy 5W - sugárzási szög: 10, 30, 50 vagy 10x50 - vörös, fehér, zöld, kék vagy sárga színű fény - 12V, 24V, áramgenerátoros vagy 230V AC meghajtás - kompakt, eloxált alu ház passzív hűtéssel - méret: Ø25x45mm - felfogatás M4 csavarral vagy félmerev gégecsővel - kábelkivezetés oldalt vagy gégecsőbe bújtatva - igény szerint vízálló kivitel Tipikus felhasználási területek: - megvilágítás laboratóriumi vizsgálatoknál - megvilágítás méréseknél, kalibrálásoknál - megvilágítás mikroszkópi vizsgálatoknál - helyi munkafelületek megvilágítása - megmunkálandó munkadarabok megvilágítása - termék, munkadarab megvilágítása Gégecsöves reflektor Gégecsöves reflektor 8

9 LUXEON LED 1W-os, 3W-os, 5W-os modul reflektorok Modul megvilágítók Kiemelkedő fényerejű, passzív hűtéssel ellátott LED modulok, több - egyenként állítható dőlésszögű - reflektorral. 4x3W-os modul - LED teljesítmény: min. 2x 1W, 3W vagy 5W - sugárzási szög: 10 -tól akár 180 -ig - vörös, fehér, zöld, kék vagy sárga színű fény - 12V, 24V, áramgenerátoros vagy 230V AC meghajtás - kialakítási formák: vonal, kör, gyűrű - kompakt, eloxált alu ház passzív hűtéssel - robosztus felfogatás - igény szerint vízálló kivitel Passzív hűtés, robosztus felfogatás 7x1W-os diffúz modul 9

10 3W-os RGB LED reflektor Egy LED-es RGB reflektorok Háromszínű (RGB) LED-en alapuló, színenként külön szabályozható fényerejű megvilágítás. Segítségével a látható színskála széles tartománya és fehér fény is kikeverhető. Nagyobb fényerő elérésének érdekében az RGB reflektorok is rendelhetők modul kivitelben. - LED teljesítmény: maximálisan 3W - sugárzási szög: 30 - színenként állítható fényerő - 12V, 24V, áramgenerátoros vagy 230V AC meghajtás - kompakt, eloxált alu ház passzív hűtéssel - méret: Ø25x45mm - felfogatás M4 csavarral vagy félmerev gégecsővel - kábelkivezetés oldalt vagy gégecsőbe bújtatva - igény szerint vízálló kivitel Tipikus felhasználási területek: Az RGB reflektor fehér, vörös, zöld és kék fényei - megvilágítás múzeumi tárlókban - műtárgyak megvilágítása - megvilágítás műtermekben - fényképészeti megvilágítás - tárgyak színétől függő kontrasztkiemelés ipari képfeldolgozásnál - változó színű megvilágítás vizsgálatokhoz, analízisekhez 10

11 LUXEON LED jelzőfények Elölnézet Átlátszó színtelen vagy kívánság szerinti burába épített minden irányból jól látható színes megvilágítások. Kombinálásukkal figyelmeztető, útirányt mutató világítási rendszerek is kiépíthetők pl. parkolóházak részére. Összetett rendszereknél vezérlőelektronikával is rendelhető. - LED teljesítmény: 1W, 3W vagy 5W - vörös, fehér, zöld, kék vagy sárga fény - sugárzási szög: 180 -ban homogén - 12V, 24V, áramgenerátoros vagy 230V AC meghajtás - átlátszó színtelen ház - kültéri-beltéri használatra egyaránt alkalmas Oldalnézet 11

12 LED égbolt (kupola) megvilágítók A LED égbolt (kupola) megvilágító homogén, árnyékmentes megvilágítást biztosít tükröző, egyenetlen vagy íves felületek vizsgálatához. Segítségével elnyomhatók a felület keltette árnyékok és reflexiók. Működési példák - vörös, fehér, zöld, kék vagy infra (IR) fény - 12V, 24V vagy áramgenerátoros meghajtás - robosztus, eloxált alu ház - egyedi méret vagy kivitel is rendelhető Jellemző méretek LED égboltvilágító 12

13 LED tengelyirányú (axiális) megvilágítók A LED tengelyirányú (axiális) megvilágítók homogén, diffúz, tengelyirányú megvilágítást biztosítanak fényes felületek vizsgálatához. - vörös, fehér, zöld, kék vagy infra (IR) fény - 12V, 24V vagy áramgenerátoros meghajtás - robosztus, eloxált alu ház - egyedi méret vagy kivitel is rendelhető Jellemző méretek Standard axiális világító Nagy axiális világító 13

14 Professzionális lézeres megvilágítók Professzionális pontszerű vagy strukturált lézernyalábok képfeldolgozási illetve méréstechnikai célokra. - mozgó alkatrész nélküli (diffrakciós technikájú) optikák strukturált lézerfény előállítására - professzionális félvezető, vagy hélium-neon lézerek alkalmazása - robosztus kialakítás Jellemző ábrák: - pont, pontsorozat - vonal, párhuzamos vonalak - kereszt, rács - kör, koncentrikus körök 14
