1 Tervezte és készítette Géczy László

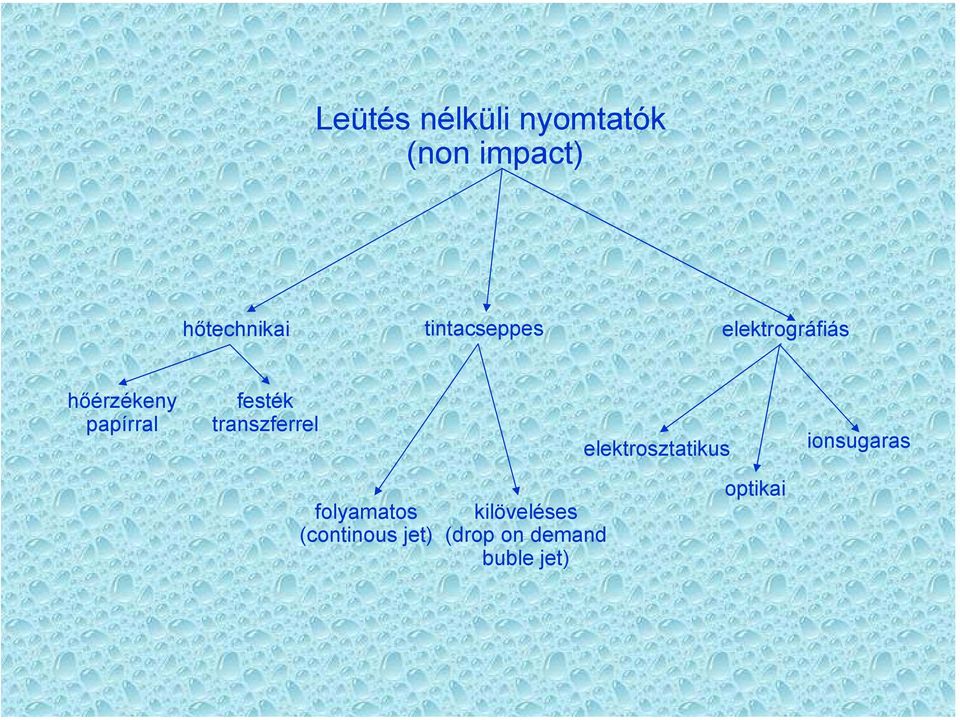

2 Leütés nélküli nyomtatók (non impact) hőtechnikai tintacseppes elektrográfiás hőérzékeny papírral festék transzferrel elektrosztatikus ionsugaras folyamatos (continous jet) kilöveléses (drop on demand buble jet) optikai

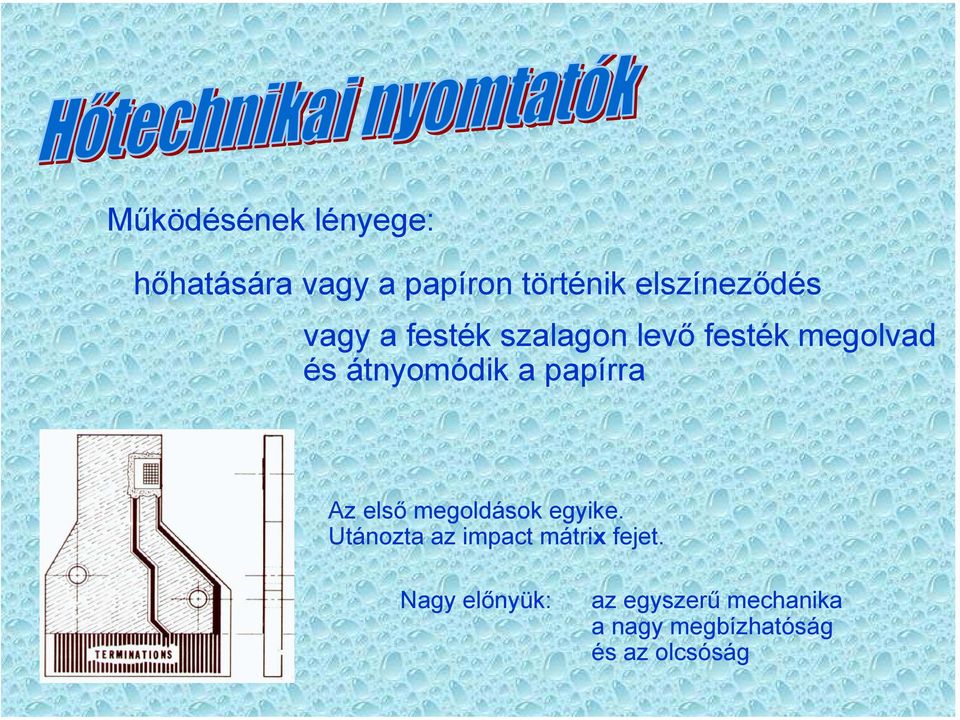

3 Működésének lényege: hőhatására vagy a papíron történik elszíneződés vagy a festék szalagon levő festék megolvad és átnyomódik a papírra Az első megoldások egyike. Utánozta az impact mátrix fejet. Nagy előnyük: az egyszerű mechanika a nagy megbízhatóság és az olcsóság

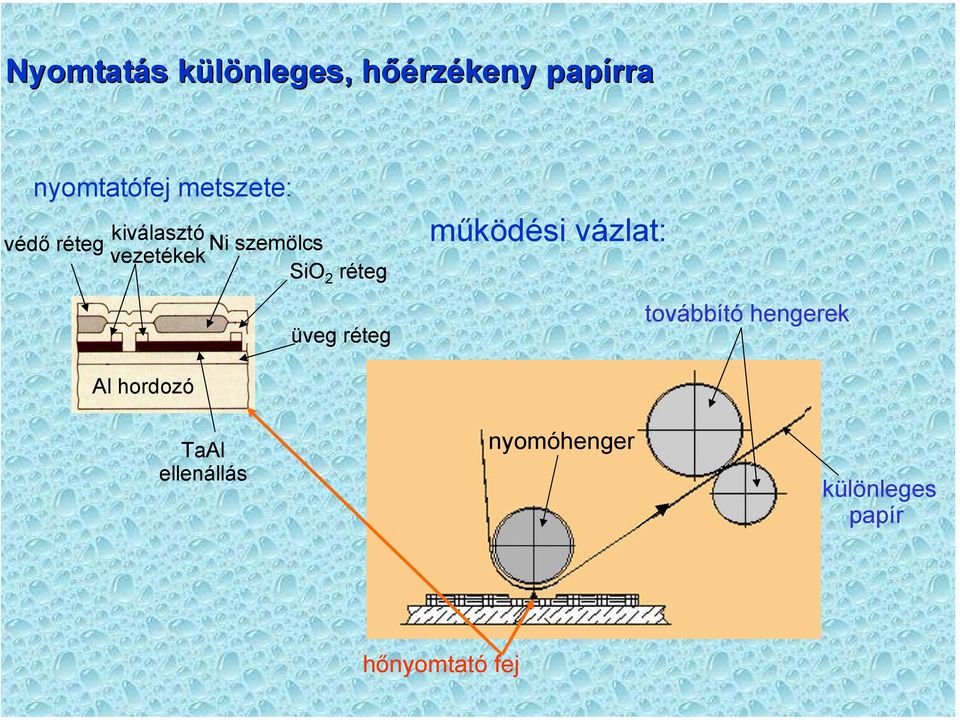

4 Nyomtatás különleges, hőérzékeny papírra nyomtatófej metszete: kiválasztó védő réteg Ni szemölcs vezetékek SiO 2 réteg üveg réteg működési vázlat: továbbító hengerek Al hordozó TaAl ellenállás nyomóhenger különleges papír hőnyomtató fej

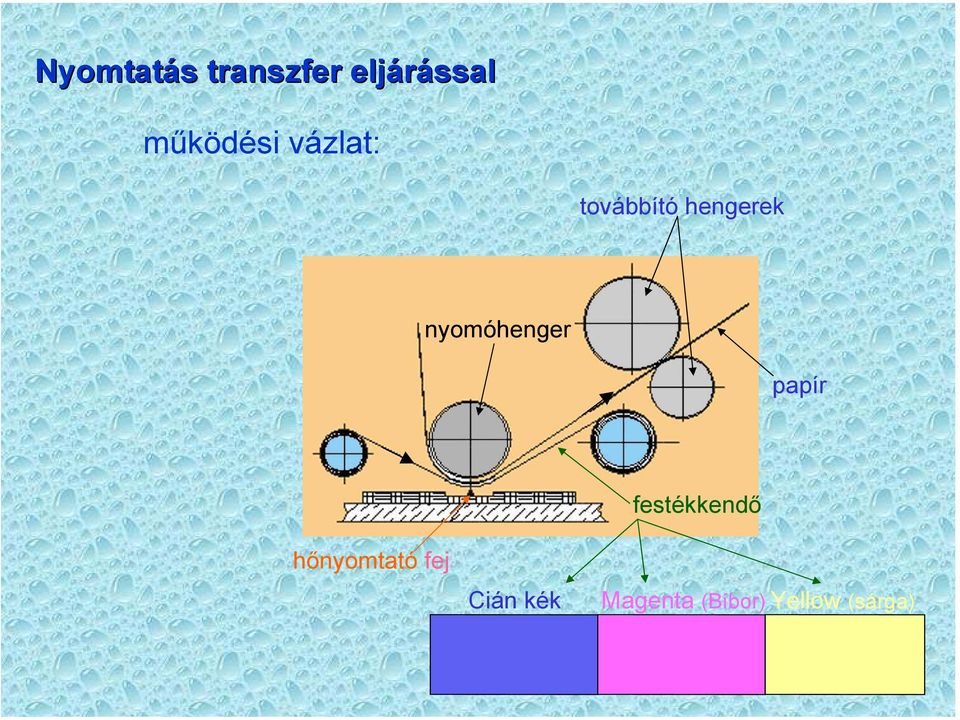

5 Nyomtatás transzfer eljárással működési vázlat: továbbító hengerek nyomóhenger papír hőnyomtató fej Cián kék festékkendő Magenta (Bíbor) Yellow (sárga)

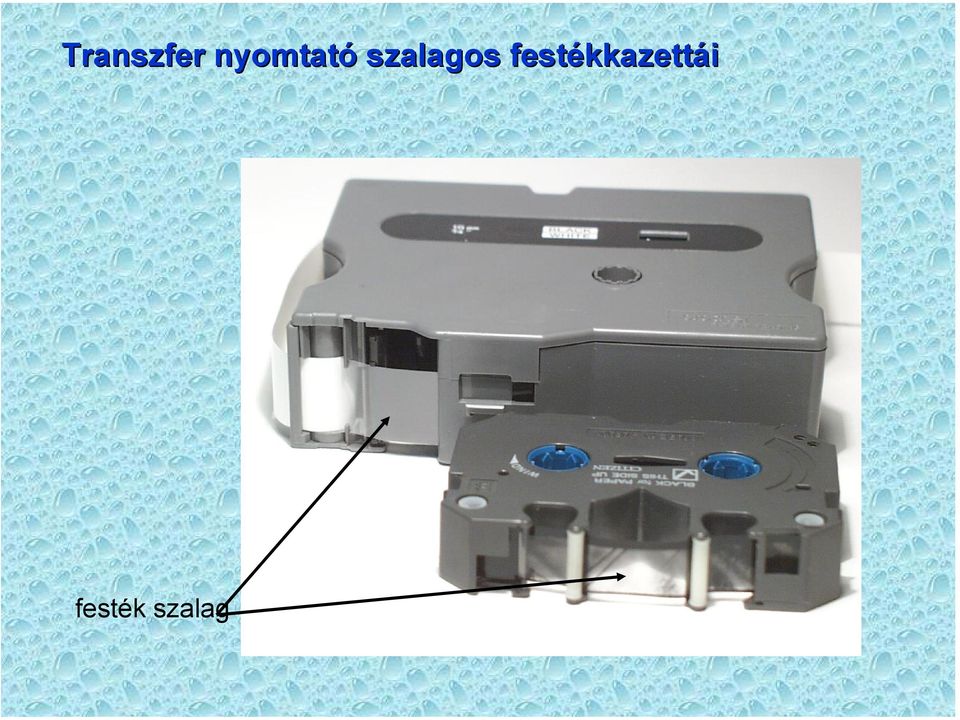

6 Transzfer nyomtató szalagos festékkazettái festék szalag

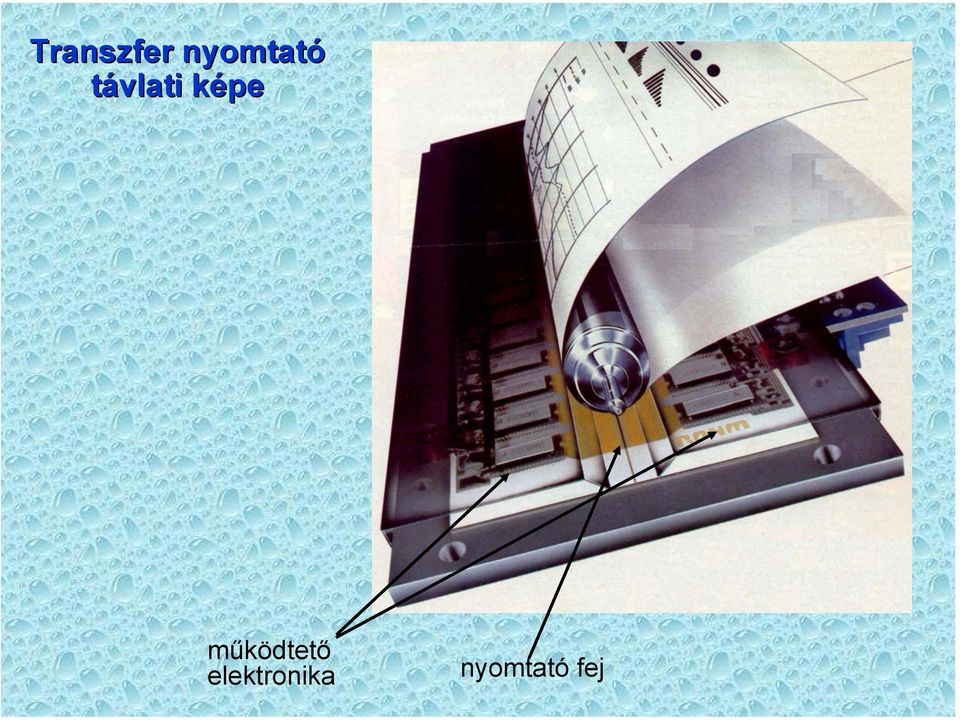

7 Transzfer nyomtató távlati képe működtető elektronika nyomtató fej

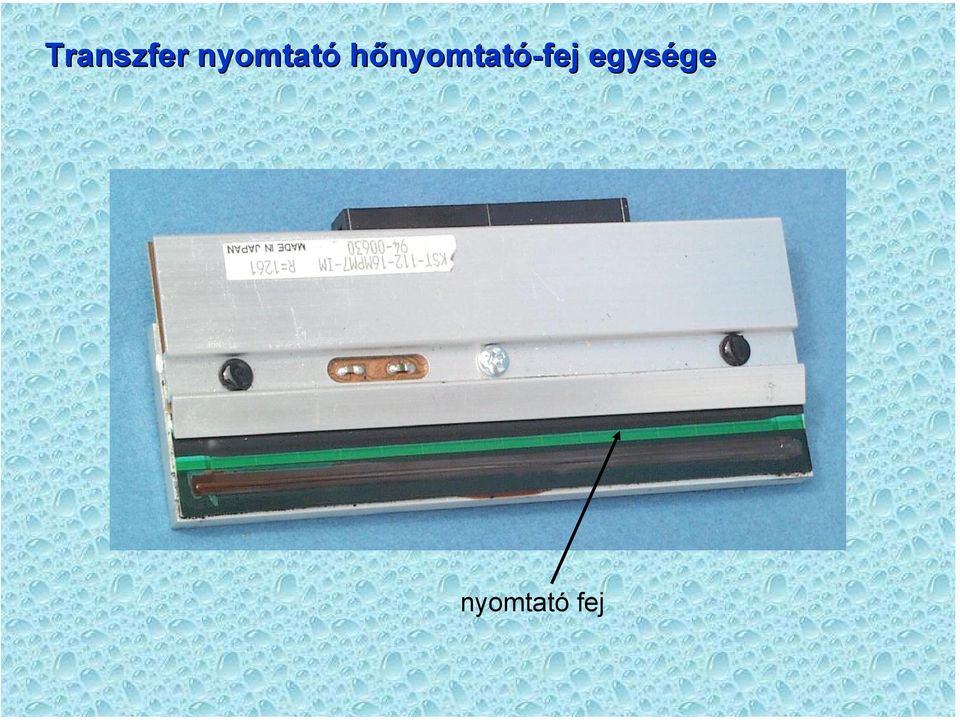

8 Transzfer nyomtató hőnyomtató-fej egysége nyomtató fej

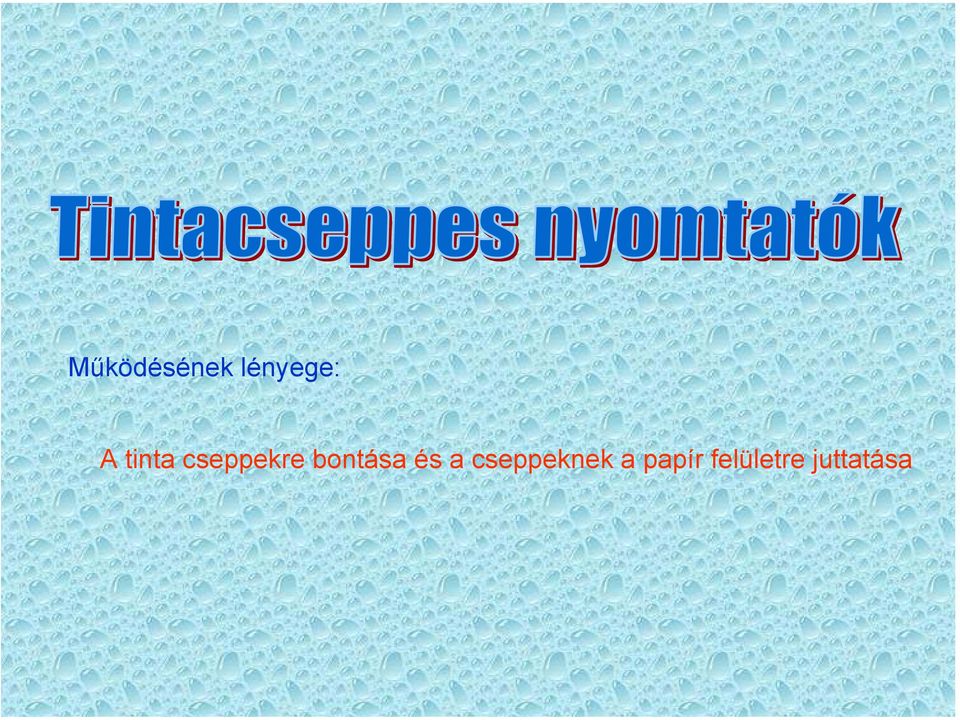

9 Működésének lényege: A tinta cseppekre bontása és a cseppeknek a papír felületre juttatása

10 Folyamatos tintacseppes nyomtatók Működésének lényege: a tinta sugár, a tintacseppek folyamatos (continous) áramlása

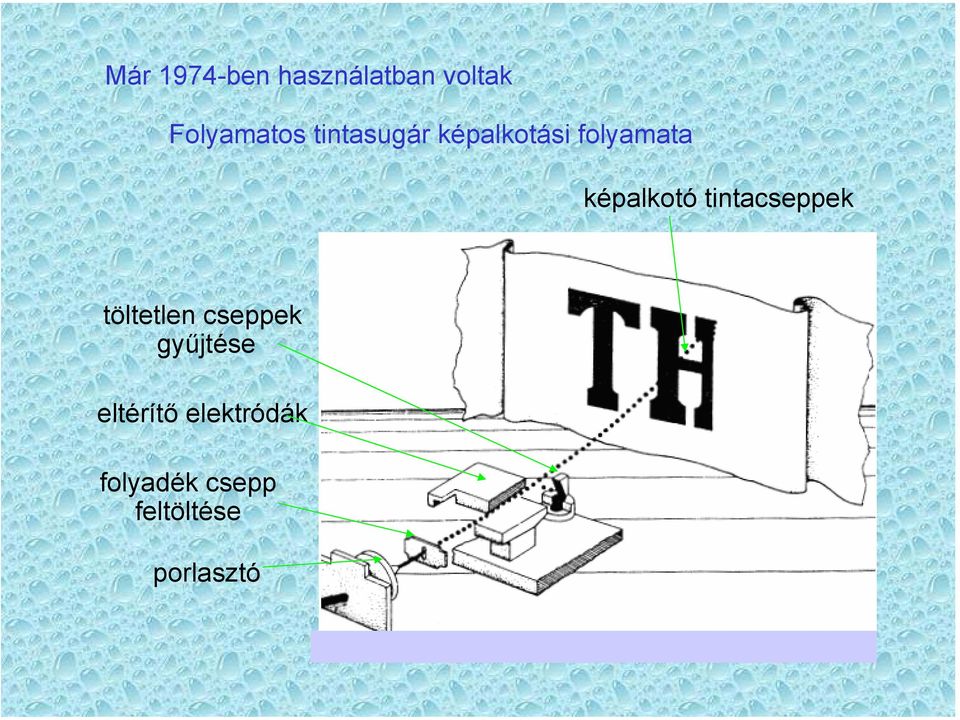

11 Már 1974-ben használatban voltak Folyamatos tintasugár képalkotási folyamata képalkotó tintacseppek töltetlen cseppek gyűjtése eltérítő elektródák folyadék csepp feltöltése porlasztó

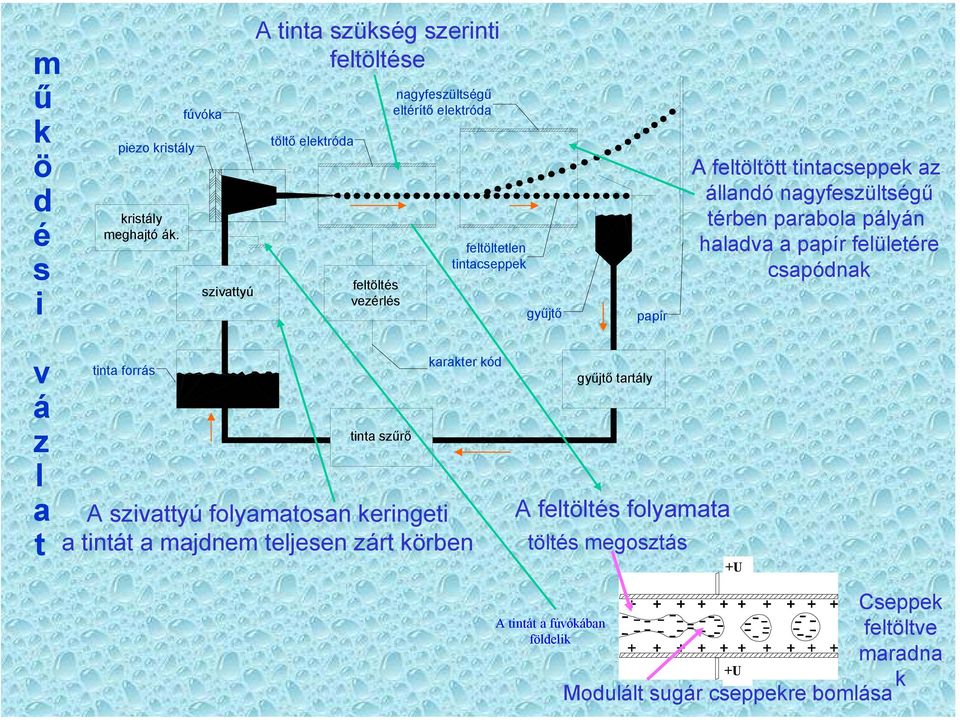

12 m ű k ö d é s i piezo kristály kristály meghajtó ák. fúvóka szivattyú A tinta szükség szerinti feltöltése töltő elektróda feltöltés vezérlés nagyfeszültségű eltérítő elektróda feltöltetlen tintacseppek gyűjtő papír A feltöltött tintacseppek az állandó nagyfeszültségű térben parabola pályán haladva a papír felületére csapódnak v á z l a t tinta forrás tinta szűrő karakter kód A szivattyú folyamatosan keringeti a tintát a majdnem teljesen zárt körben gyűjtő tartály A feltöltés folyamata töltés megosztás +U A tintát a fúvókában földelik +U Cseppek feltöltve maradna k Modulált sugár cseppekre bomlása

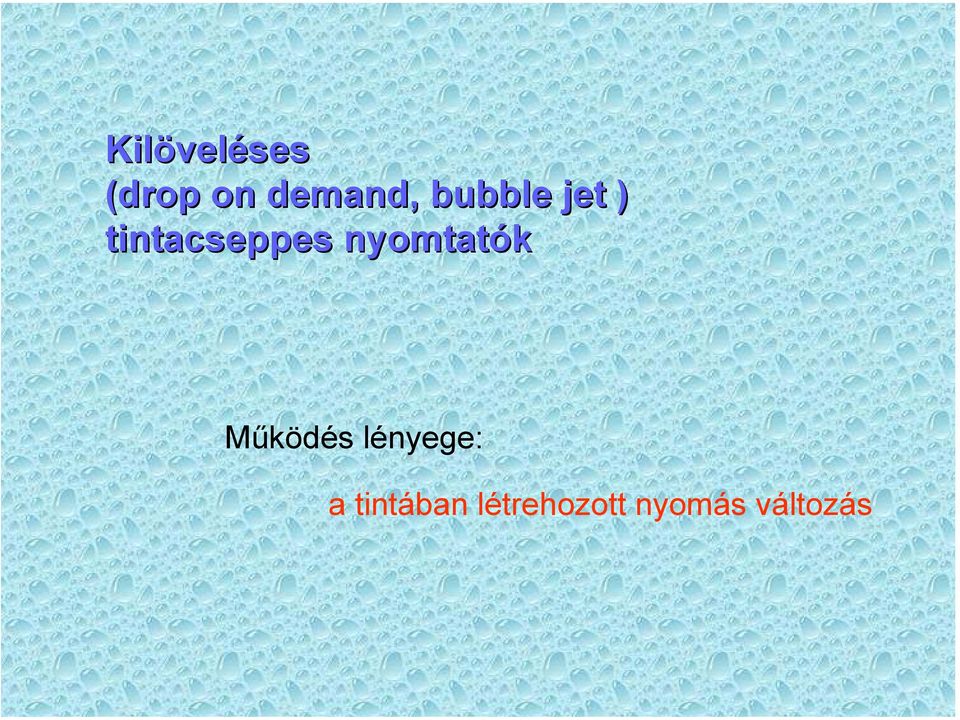

13 Kilöveléses (drop on demand, bubble jet ) tintacseppes nyomtatók Működés lényege: a tintában létrehozott nyomás változás

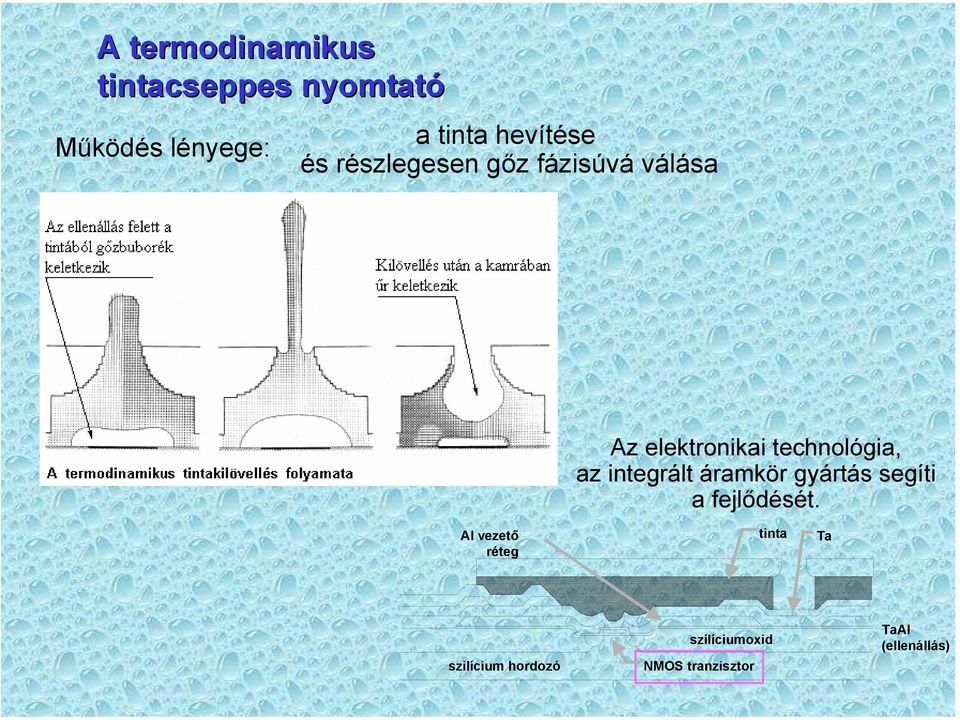

14 A termodinamikus tintacseppes nyomtató Működés lényege: a tinta hevítése és részlegesen gőz fázisúvá válása Az elektronikai technológia, az integrált áramkör gyártás segíti a fejlődését. Al vezető réteg tinta Ta szilícium hordozó szilíciumoxid NMOS tranzisztor TaAl (ellenállás)

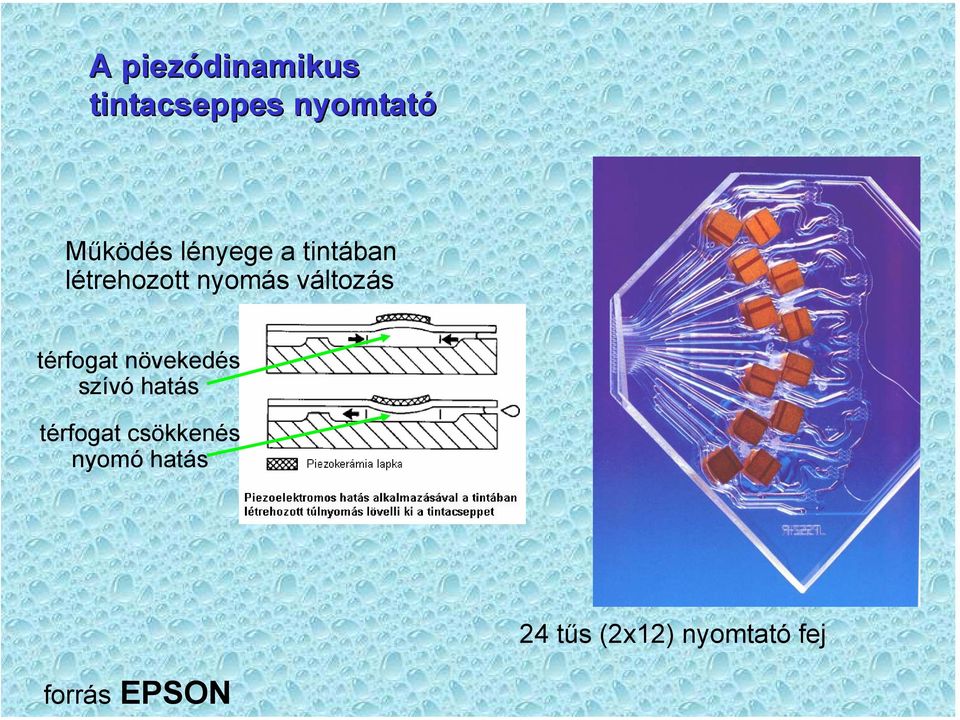

15 A piezódinamikus tintacseppes nyomtató Működés lényege a tintában létrehozott nyomás változás térfogat növekedés szívó hatás térfogat csökkenés nyomó hatás 24 tűs (2x12) nyomtató fej forrás EPSON

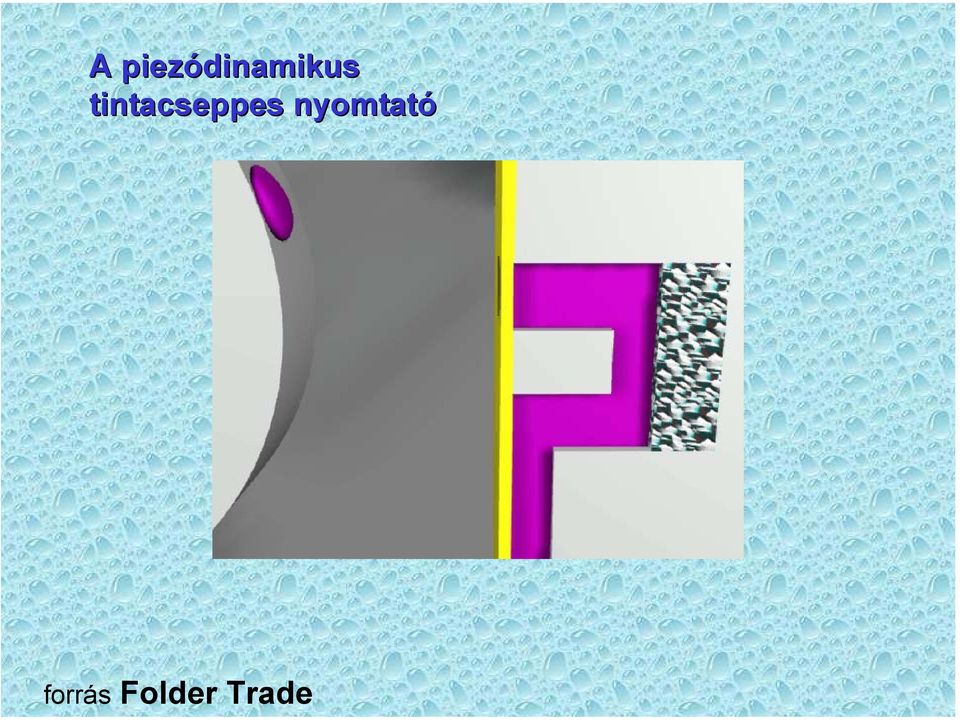

16 A piezódinamikus tintacseppes nyomtató forrás Folder Trade

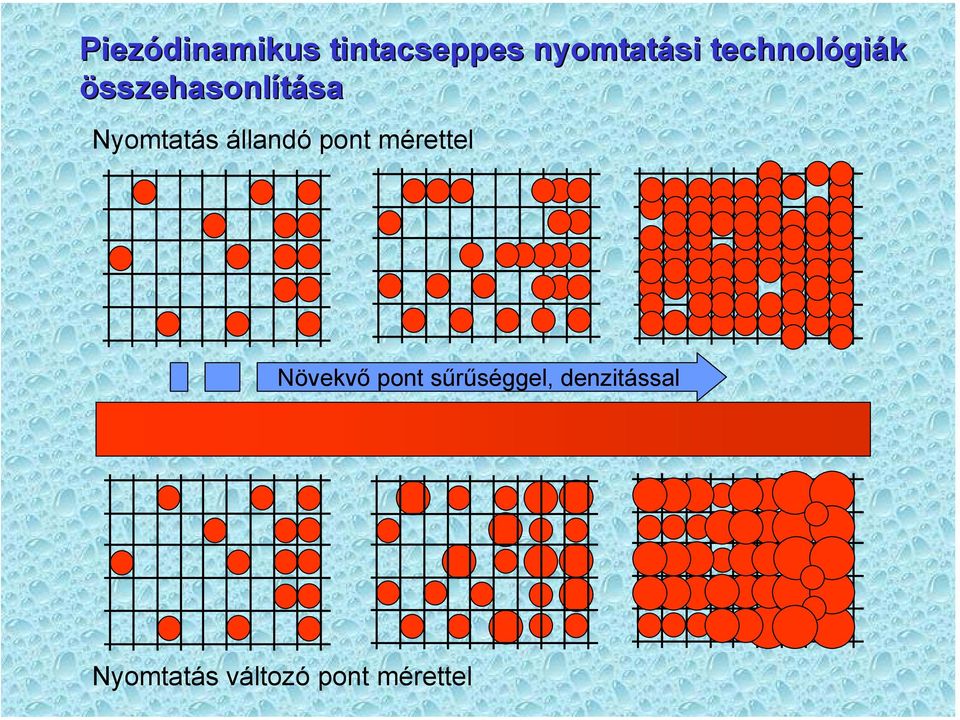

17 Piezódinamikus tintacseppes nyomtatási technológiák összehasonlítása Nyomtatás állandó pont mérettel Növekvő pont sűrűséggel, denzitással Nyomtatás változó pont mérettel

18 A papír minőségére érzékeny a tintacseppes eljárás Általánosan használható lézeres, tintacseppes nyomtatásra alkalmas 80 g-os papír. Különlegesen kezelt tintacseppes nyomtatásra alkalmas 100 g-os papír.

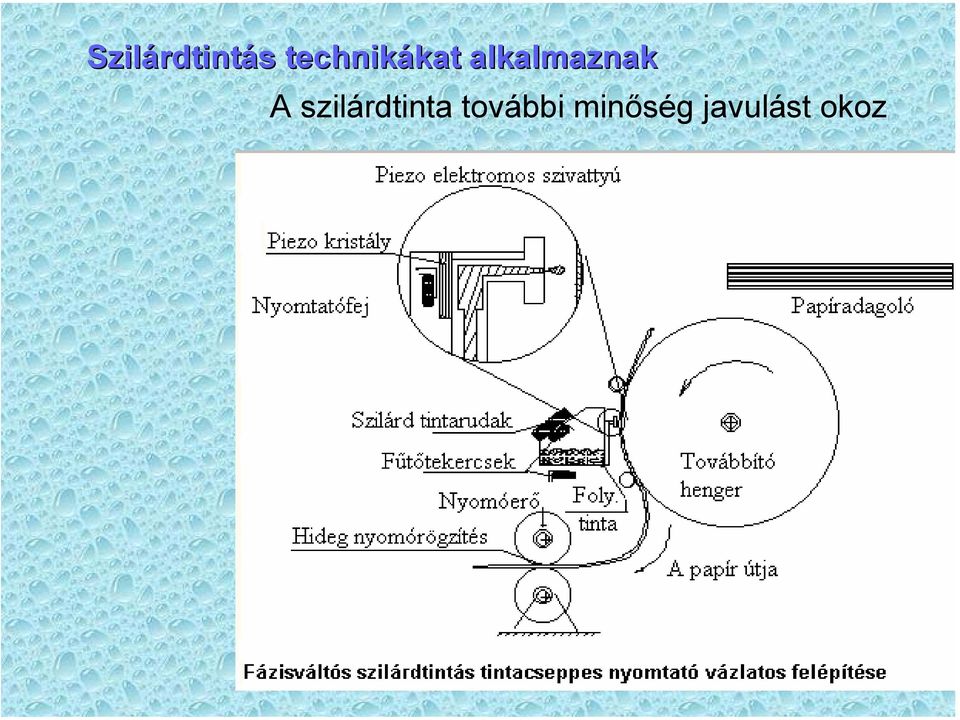

19 Szilárdtintás technikákat alkalmaznak A szilárdtinta további minőség javulást okoz

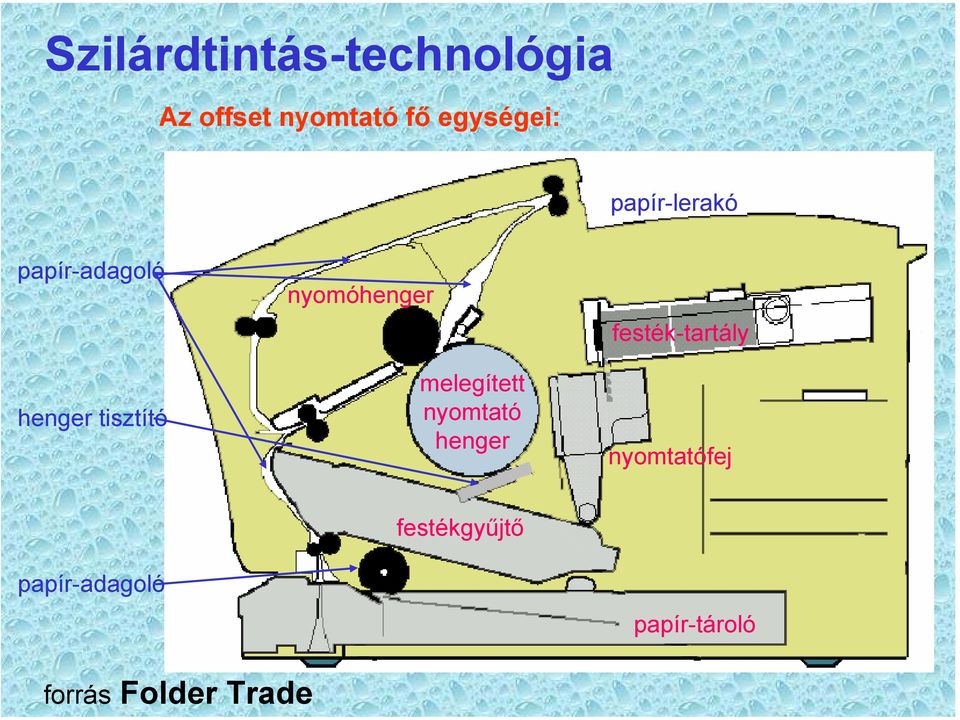

20 Szilárdtintás-technológia Az offset nyomtató fő egységei: papír-lerakó papír-adagoló henger tisztító nyomóhenger melegített nyomtató henger festék-tartály nyomtatófej papír-adagoló festékgyűjtő papír-tároló forrás Folder Trade

21 Szilárdtintás-technológia forrás Folder Trade

22 Mi az elektrográfia? A nyomtatási kép közvetlen, vagy közvetett módon elektromos töltésekkel való leképzése és töltött vagy töltetlen festék részecskékkel való előhívása.

23 Az elektrosztatikus nyomtató Működés lényege: A papír - dielektrikum - tű elektródák segítségével való feltöltése. működési vázlat festéktartály továbbító hengerek rögzítő állomás papírfeszítő hengerek mágnes papír síkelektróda festékező állomás tűelektródák

24 az alakzatok (betűk) képzési folyamata földelt sík elektróda papír, mint dielektrikum tű elektródák védő ellenállások kiválasztó vezetékek tű elektródák által elő állított betű képek

25 Elektorgráfiás optikai alapelvű lézer nyomtató lézer forrás a lézer nyomtató rajzos működési modellje fényút modulátor pásztázó lézer sugár forgó tükör

26 lézer nyomtató működésének optikai elveit bemutató vázlata Hengeres lencse Optoakusztikai modulátor Sokszögű tükör Beesési merőleges Lézer forrás Toroid lencse Visszaverődő fénysugár

27 lézer nyomtató működésének optikai elveit bemutató vázlata Hengeres lencse Optoakusztikai modulátor Sokszögű tükör Beesési merőleges Lézer forrás Toroid lencse Visszaverődő fénysugár szélső állása

28 lézer nyomtató működésének optikai elveit bemutató vázlata Optoakusztikai modulátor Hengeres lencse Sokszögű tükör Beesési merőleges Lézer forrás Toroid lencse Visszaverődő fénysugár szélső állása

29 lézer nyomtató működését bemutató vázlat 1. fázis félvezető henger feltöltése 5mm vastag fémcső töltő korona 50m vastag foto félvezető réteg 1800V

30 lézer nyomtató működését bemutató vázlat opto-akusztikus modulátor 2. fázis képalkotás sokszögű forgó tükör lézer sugár félvezető lézer

31 lézer nyomtató működését bemutató vázlat 3. fázis latens kép előhívás mágneses forgó kefe festék porral

32 lézer nyomtató működését bemutató vázlat papír 4. fázis kép átvitel papír mozgás iránya átvivő korona 1800V

33 lézer nyomtató működését bemutató vázlat 5. fázis rögzítés rögzítő hengerek por festék papír mozgás iránya papír előmelegítés

34 lézer nyomtató működését bemutató vázlat 6. fázis félvezetőhenger tisztítás töltött por festék kisütő lámpa töltetlen por festék levegő elszívás forgó tisztító kefe

35 Lézeres - betű nyomtatás - minőség javítása Resolution Enhencment Technology azonos méretű pontokból betű körvonalak változó méretű pontokból betű körvonalak

36 Lézer nyomtató leképzési módja fekete-fehér, monochrom esetben

37 Színes kép Alapszínekből keverhető a kívánt szín. A nyomdászati alapokat hasznosítja a színes lézer nyomtató. eredeti kép A színek nem folytonosak fekete cián kék bíbor sárga

38 Három fázisú színes lézer nyomtató vázlata lézer forrás tisztító és törlő állomás félvezető szalag ciánkék sárga bíbor fekete átvivő állomás átvivő szalag rögzítő állomás

39 Három fázisú színes lézer lézertechnológia forrás Folder Trade

40 Egy fázisú színes lézer nyomtatás működési vázlata sárga színhez lézer forrás töltő állomás tisztító állomás félvezető henger átvivő henger lézer pászta bíbor színhez lézer forrás festék tartály festékező állomás tisztító állomás forrás Folder Trade

41 Egy fázisú színes lézer nyomtató vázlata Papír lerakó leképző rendszer rögzítő állomás Lézer sugár út elemei 2. papír továbbítási út két oldalas nyomtatáshoz Papír tároló és adagoló forrás Folder Trade külső papír továbbítási út 1. papír továbbítási út

42 LÉZER-LED nyomtató LED mátrix gyűjtő lencse festék tartály félvezető henger papír

43 LÉZER-LED nyomtató LED sorának részlete

44 LÉZER-LED nyomtató Rögzítő állomása kibontva

45 A színes kép minőségének javítása A nyomdászati színképzés követése szín egyenletesség nem megfelelő A színkeverés egy lehetséges minőség növelési eljárás

46 Ionsugaras nyomtató retesz elektróda vezérlő mező gyorsító mező képhenger gerjesztő elektróda képkialakítás (iongenerátor) dielektromos réteg kép elektróda dielektromos réteg festékező festékpor kefe állandó mágnes papír törlés törlővezeték képfelület képhenger képátvitel

47 Ionsugaras nyomtató

48 Ionsugaras nyomtató képalkotása A meglehetősen nagy méretű ionsugár generátorok miatt a képalkotás csak speciális generátor elrendezésben ad megfelelő minőséget.
