1 Hungary KisOkos 28. füzet A jelképrendszer

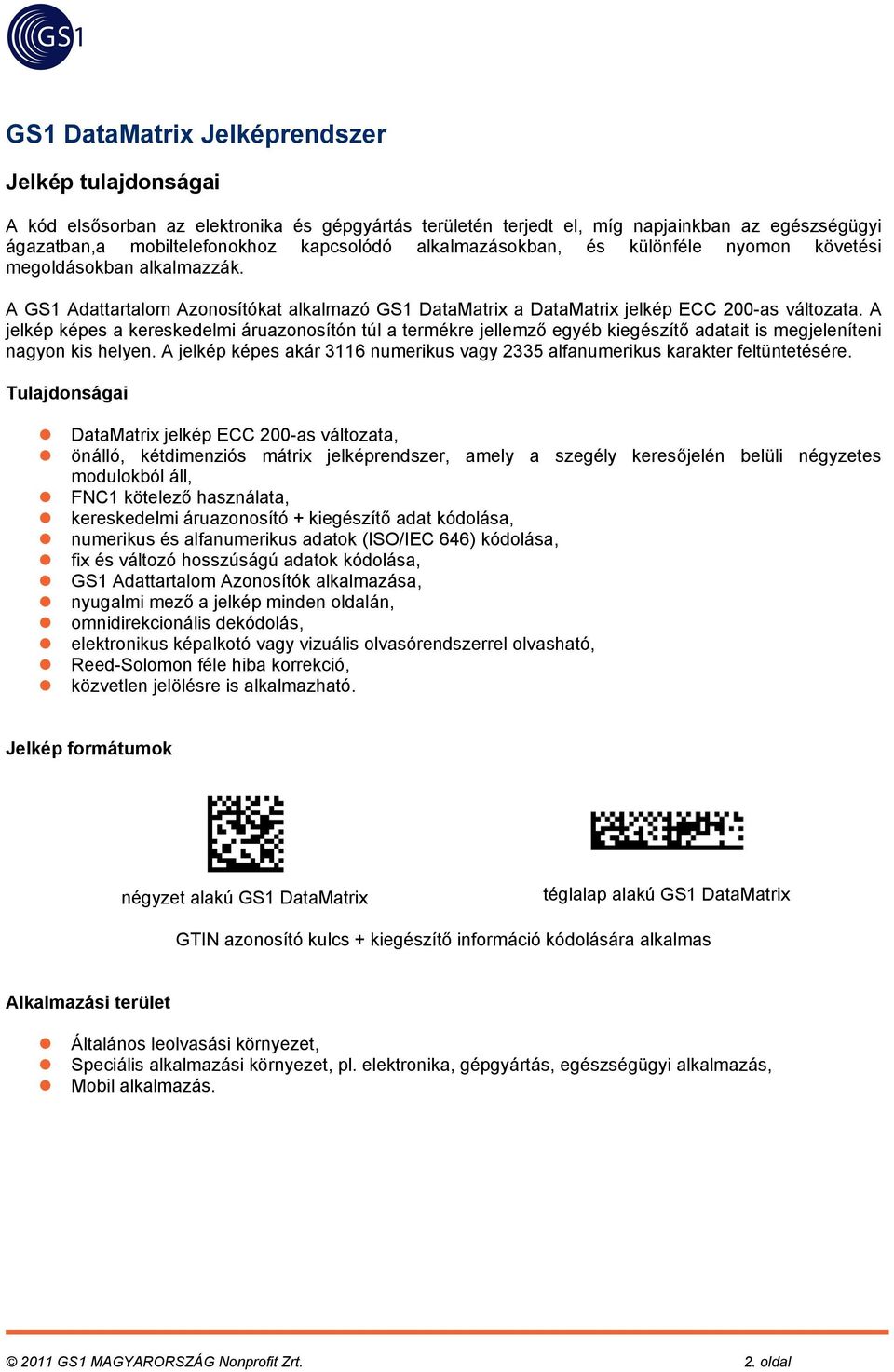

2 Jelképrendszer Jelkép tulajdonságai A kód elsősorban az elektronika és gépgyártás területén terjedt el, míg napjainkban az egészségügyi ágazatban,a mobiltelefonokhoz kapcsolódó alkalmazásokban, és különféle nyomon követési megoldásokban alkalmazzák. A Adattartalom Azonosítókat alkalmazó a jelkép ECC 200-as változata. A jelkép képes a kereskedelmi áruazonosítón túl a termékre jellemző egyéb kiegészítő adatait is megjeleníteni nagyon kis helyen. A jelkép képes akár 3116 numerikus vagy 2335 alfanumerikus karakter feltüntetésére. Tulajdonságai jelkép ECC 200-as változata, önálló, kétdimenziós mátrix jelképrendszer, amely a szegély keresőjelén belüli négyzetes modulokból áll, FNC1 kötelező használata, kereskedelmi áruazonosító + kiegészítő adat kódolása, numerikus és alfanumerikus adatok (ISO/IEC 646) kódolása, fix és változó hosszúságú adatok kódolása, Adattartalom Azonosítók alkalmazása, nyugalmi mező a jelkép minden oldalán, omnidirekcionális dekódolás, elektronikus képalkotó vagy vizuális olvasórendszerrel olvasható, Reed-Solomon féle hiba korrekció, közvetlen jelölésre is alkalmazható. Jelkép formátumok négyzet alakú téglalap alakú GTIN azonosító kulcs + kiegészítő információ kódolására alkalmas Alkalmazási terület Általános leolvasási környezet, Speciális alkalmazási környezet, pl. elektronika, gépgyártás, egészségügyi alkalmazás, Mobil alkalmazás MAGYARORSZÁG Nonprofit Zrt. 2. oldal

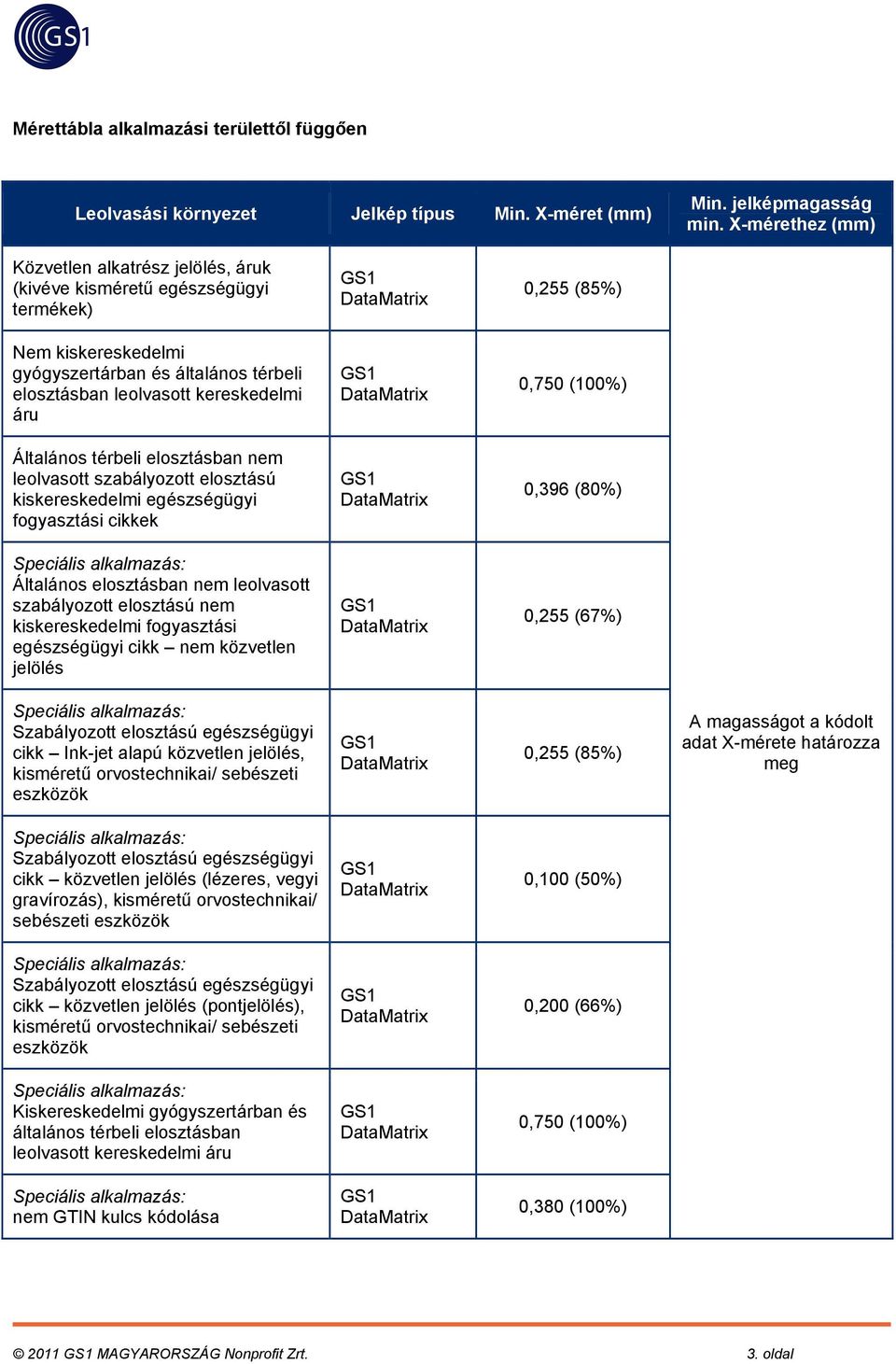

3 Mérettábla alkalmazási területtől függően Leolvasási környezet Jelkép típus Min. X-méret (mm) Min. jelképmagasság min. X-mérethez (mm) Közvetlen alkatrész jelölés, áruk (kivéve kisméretű egészségügyi termékek) 0,255 (85%) Nem kiskereskedelmi gyógyszertárban és általános térbeli elosztásban leolvasott kereskedelmi áru 0,750 (100%) Általános térbeli elosztásban nem leolvasott szabályozott elosztású kiskereskedelmi egészségügyi fogyasztási cikkek 0,396 (80%) Általános elosztásban nem leolvasott szabályozott elosztású nem kiskereskedelmi fogyasztási egészségügyi cikk nem közvetlen jelölés 0,255 (67%) Szabályozott elosztású egészségügyi cikk Ink-jet alapú közvetlen jelölés, kisméretű orvostechnikai/ sebészeti eszközök 0,255 (85%) A magasságot a kódolt adat X-mérete határozza meg Szabályozott elosztású egészségügyi cikk közvetlen jelölés (lézeres, vegyi gravírozás), kisméretű orvostechnikai/ sebészeti eszközök 0,100 (50%) Szabályozott elosztású egészségügyi cikk közvetlen jelölés (pontjelölés), kisméretű orvostechnikai/ sebészeti eszközök 0,200 (66%) Kiskereskedelmi gyógyszertárban és általános térbeli elosztásban leolvasott kereskedelmi áru 0,750 (100%) nem GTIN kulcs kódolása 0,380 (100%) 2011 MAGYARORSZÁG Nonprofit Zrt. 3. oldal

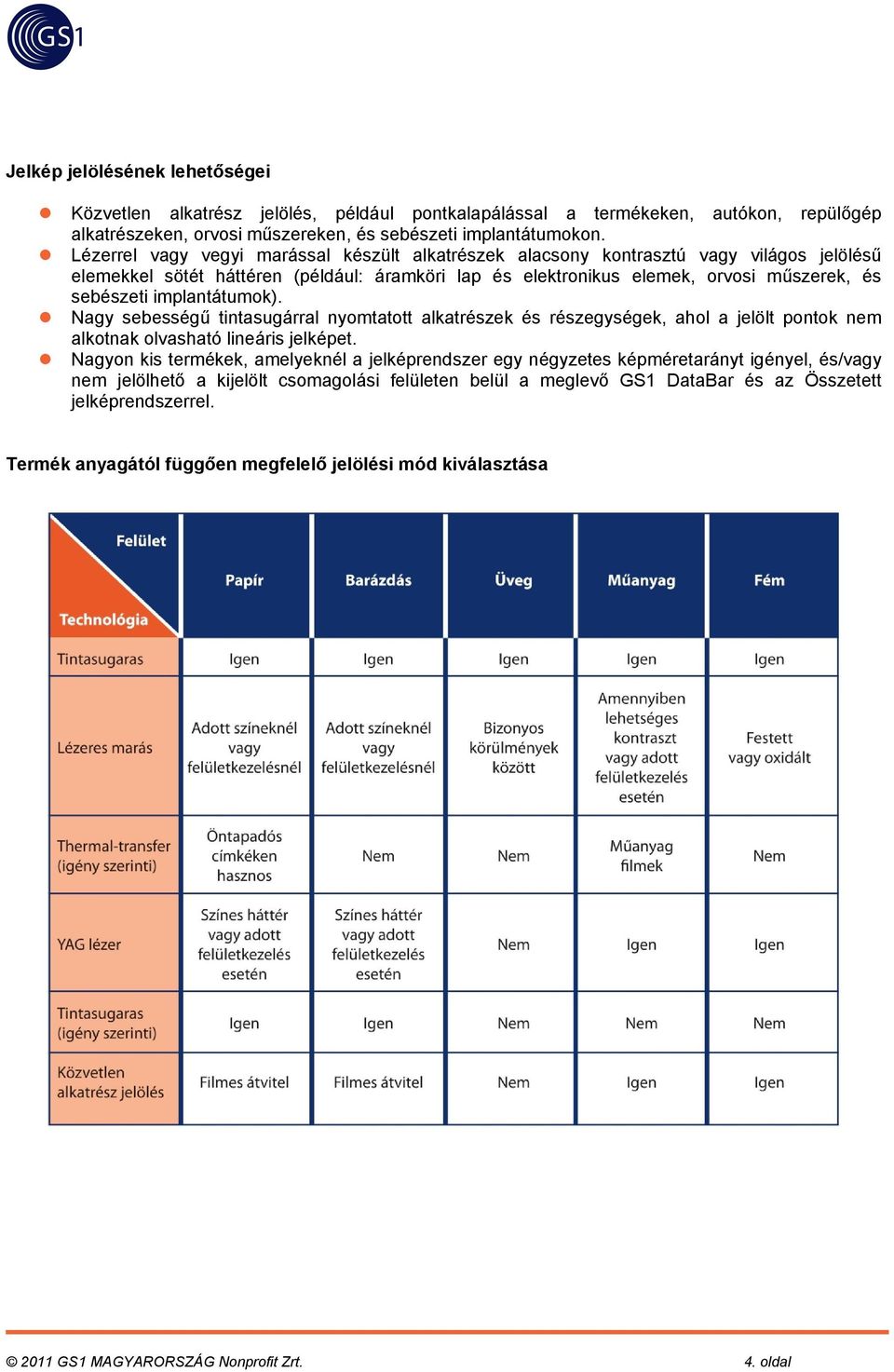

4 Jelkép jelölésének lehetőségei Közvetlen alkatrész jelölés, például pontkalapálással a termékeken, autókon, repülőgép alkatrészeken, orvosi műszereken, és sebészeti implantátumokon. Lézerrel vagy vegyi marással készült alkatrészek alacsony kontrasztú vagy világos jelölésű elemekkel sötét háttéren (például: áramköri lap és elektronikus elemek, orvosi műszerek, és sebészeti implantátumok). Nagy sebességű tintasugárral nyomtatott alkatrészek és részegységek, ahol a jelölt pontok nem alkotnak olvasható lineáris jelképet. Nagyon kis termékek, amelyeknél a jelképrendszer egy négyzetes képméretarányt igényel, és/vagy nem jelölhető a kijelölt csomagolási felületen belül a meglevő DataBar és az Összetett jelképrendszerrel. Termék anyagától függően megfelelő jelölési mód kiválasztása 2011 MAGYARORSZÁG Nonprofit Zrt. 4. oldal

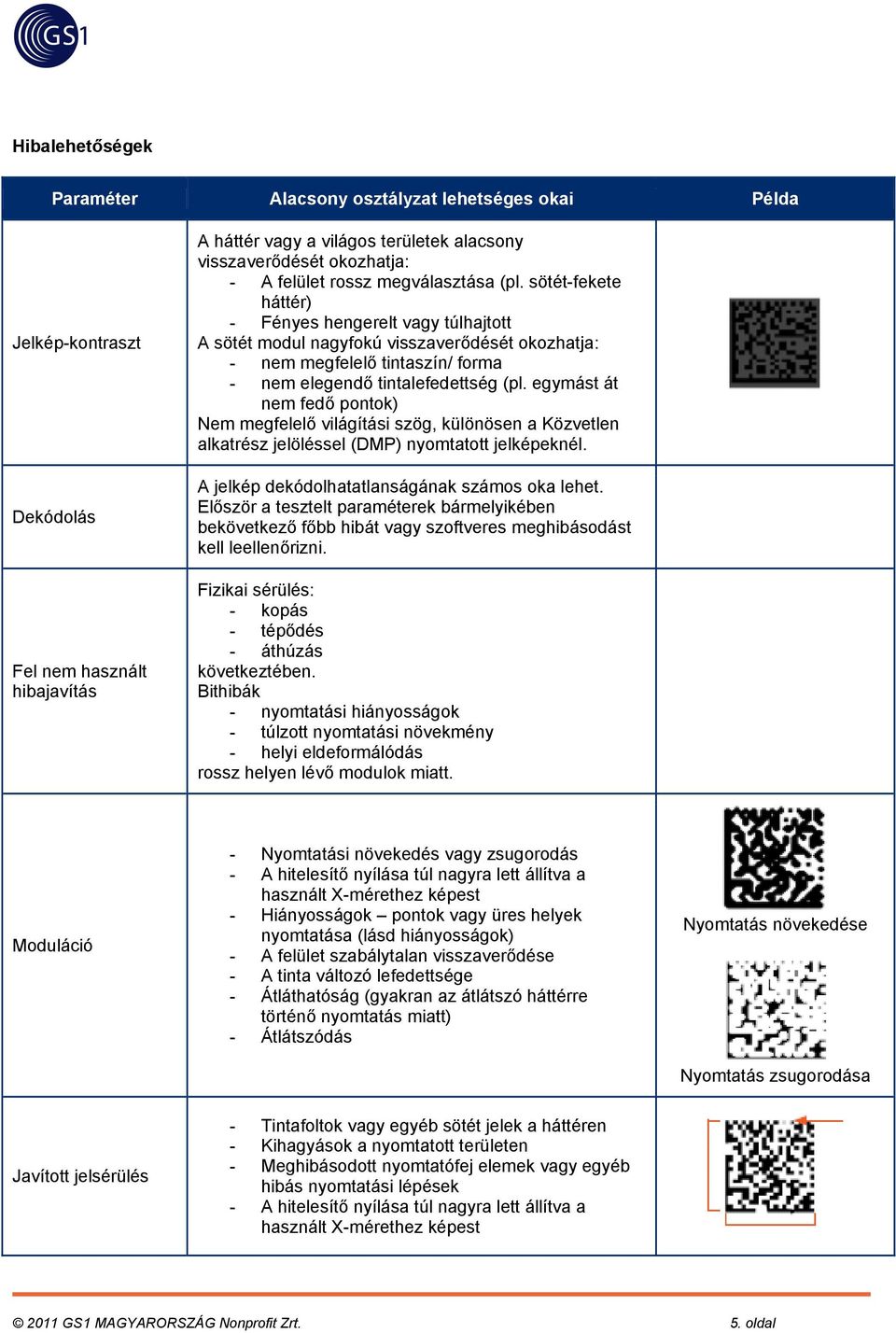

5 Hibalehetőségek Paraméter Alacsony osztályzat lehetséges okai Példa Jelkép-kontraszt Dekódolás Fel nem használt hibajavítás A háttér vagy a világos területek alacsony visszaverődését okozhatja: - A felület rossz megválasztása (pl. sötét-fekete háttér) - Fényes hengerelt vagy túlhajtott A sötét modul nagyfokú visszaverődését okozhatja: - nem megfelelő tintaszín/ forma - nem elegendő tintalefedettség (pl. egymást át nem fedő pontok) Nem megfelelő világítási szög, különösen a Közvetlen alkatrész jelöléssel (DMP) nyomtatott jelképeknél. A jelkép dekódolhatatlanságának számos oka lehet. Először a tesztelt paraméterek bármelyikében bekövetkező főbb hibát vagy szoftveres meghibásodást kell leellenőrizni. Fizikai sérülés: - kopás - tépődés - áthúzás következtében. Bithibák - nyomtatási hiányosságok - túlzott nyomtatási növekmény - helyi eldeformálódás rossz helyen lévő modulok miatt. Moduláció - Nyomtatási növekedés vagy zsugorodás - A hitelesítő nyílása túl nagyra lett állítva a használt X-mérethez képest - Hiányosságok pontok vagy üres helyek nyomtatása (lásd hiányosságok) - A felület szabálytalan visszaverődése - A tinta változó lefedettsége - Átláthatóság (gyakran az átlátszó háttérre történő nyomtatás miatt) - Átlátszódás Nyomtatás növekedése Nyomtatás zsugorodása Javított jelsérülés - Tintafoltok vagy egyéb sötét jelek a háttéren - Kihagyások a nyomtatott területen - Meghibásodott nyomtatófej elemek vagy egyéb hibás nyomtatási lépések - A hitelesítő nyílása túl nagyra lett állítva a használt X-mérethez képest 2011 MAGYARORSZÁG Nonprofit Zrt. 5. oldal

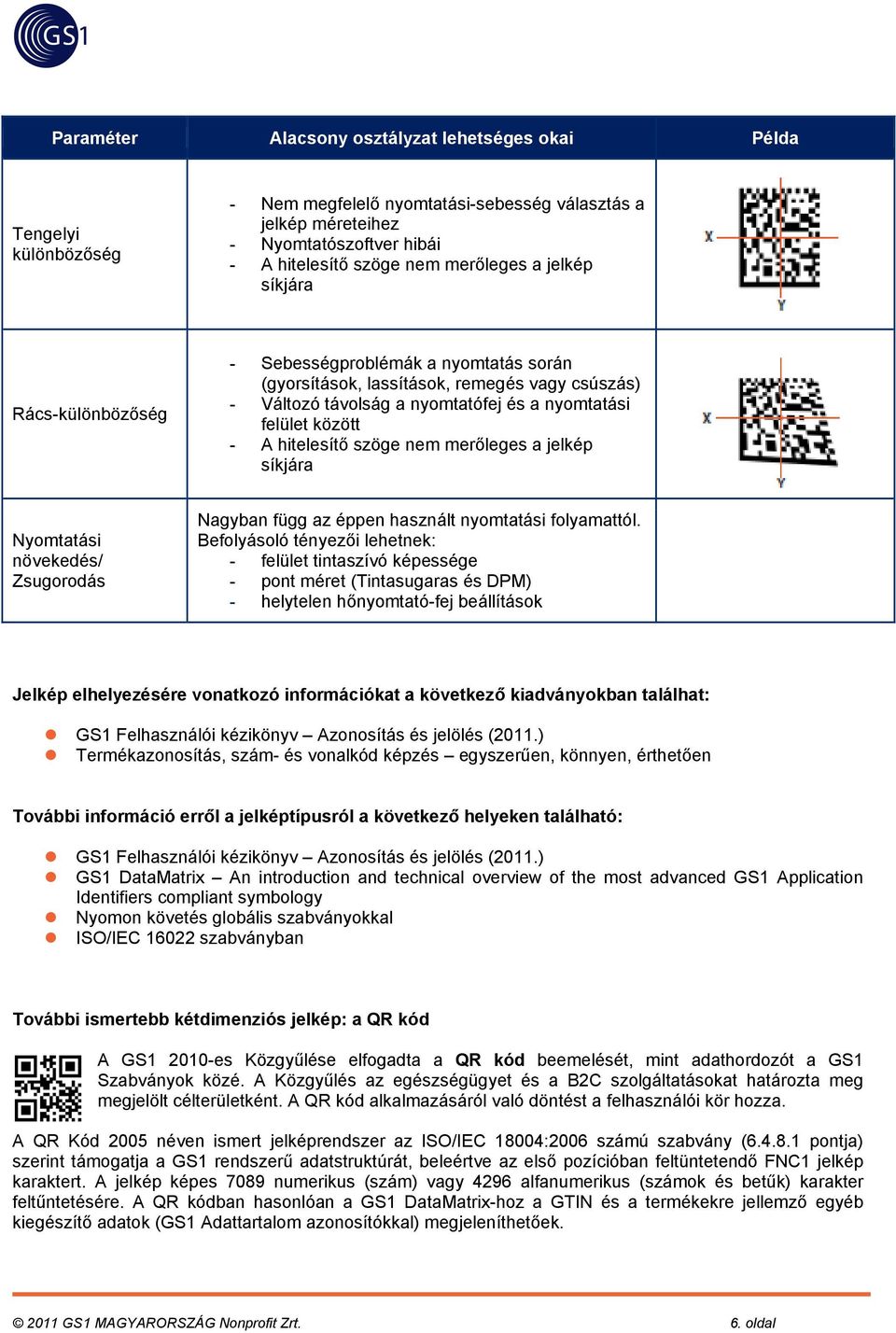

6 Paraméter Alacsony osztályzat lehetséges okai Példa Tengelyi különbözőség - Nem megfelelő nyomtatási-sebesség választás a jelkép méreteihez - Nyomtatószoftver hibái - A hitelesítő szöge nem merőleges a jelkép síkjára Rács-különbözőség - Sebességproblémák a nyomtatás során (gyorsítások, lassítások, remegés vagy csúszás) - Változó távolság a nyomtatófej és a nyomtatási felület között - A hitelesítő szöge nem merőleges a jelkép síkjára Nyomtatási növekedés/ Zsugorodás Nagyban függ az éppen használt nyomtatási folyamattól. Befolyásoló tényezői lehetnek: - felület tintaszívó képessége - pont méret (Tintasugaras és DPM) - helytelen hőnyomtató-fej beállítások Jelkép elhelyezésére vonatkozó információkat a következő kiadványokban találhat: Felhasználói kézikönyv Azonosítás és jelölés (2011.) Termékazonosítás, szám- és vonalkód képzés egyszerűen, könnyen, érthetően További információ erről a jelképtípusról a következő helyeken található: Felhasználói kézikönyv Azonosítás és jelölés (2011.) An introduction and technical overview of the most advanced Application Identifiers compliant symbology Nyomon követés globális szabványokkal ISO/IEC szabványban További ismertebb kétdimenziós jelkép: a QR kód A 2010-es Közgyűlése elfogadta a QR kód beemelését, mint adathordozót a Szabványok közé. A Közgyűlés az egészségügyet és a B2C szolgáltatásokat határozta meg megjelölt célterületként. A QR kód alkalmazásáról való döntést a felhasználói kör hozza. A QR Kód 2005 néven ismert jelképrendszer az ISO/IEC 18004:2006 számú szabvány ( pontja) szerint támogatja a rendszerű adatstruktúrát, beleértve az első pozícióban feltüntetendő FNC1 jelkép karaktert. A jelkép képes 7089 numerikus (szám) vagy 4296 alfanumerikus (számok és betűk) karakter feltűntetésére. A QR kódban hasonlóan a -hoz a GTIN és a termékekre jellemző egyéb kiegészítő adatok ( Adattartalom azonosítókkal) megjeleníthetőek MAGYARORSZÁG Nonprofit Zrt. 6. oldal
