1 i5000 sorozatú szkennerek Vezérlő kód információk _hu

2 Vezérlőkód információk Tartalomjegyzék Vezérlő minta részletek... 4 Vezérlő minta tájolás... 5 Vonalkód részletek... 7 Vezérlő pozícionálása... 9 Papír részletek A vezérlőkódok olyan vonal mintázatok egy nyomtatott oldalon, amelyek amikor a Kodak szkenner beolvas, a szkennert vagy a szkenner alkalmazást egy adott funkciójának végrehajtására utasítják. A dokumentum elválasztás egy gyakori funkciója a vezérlő oldalaknak. Gyakran a vezérlő oldalak különálló lapok, amelyekre a vezérlő minták nyomtatva vannak, és ezek a beolvasandó papírkötegek közé vannak helyezve. A vezérlő oldal által végrehajtandó funkciót a szkenner vagy a szkenner alkalmazás határozza meg. Az alábbiak ismertetik a Kodak i5000 sorozatú szkennerekkel megbízhatóan működő vezérlő oldalak létrehozásának feltételeit. A vezérlő minták méretére és elhelyezkedésére vonatkozóan igen specifikus követelmények vannak, ezért a vezérlő oldalakat nagy odafigyeléssel kell létrehozni. A szkennelő funkciókat, amelyeket a vezérlő oldalak használatával engedélyezni lehet, a TWAIN és ISIS Szkennerbeállítási útmutatók vagy a szkenner alkalmazás dokumentációja ismerteti. A Kodak i5000 sorozatú szkennerek nincsenek fizikai vezérlő leolvasó érzékelővel ellátva. Az i5000 sorozatú szkennerek a képalkotó érzékelőiket használják a beolvasott oldal elején vagy végén lévő vezérlő leolvasására, és speciális firmware, illetve illesztőprogram funkciókkal rendelkeznek mind a 6 vezérlő minta érzékelésére. MEGJEGYZÉS: Ennek a funkciónak a használatához firmware és illesztőprogram frissítésre lehet szükség. Más Kodak szkennerek, mint a Kodak Imagelink 9500 szkenner vagy a Kodak i800, illetve i1800 sorozatú szkennerek fizikai vezérlő érzékelőt használnak a lapokon lévő vezérlő minta leolvasásához. Más szkennerek, mint a Kodak i600, i700 vagy i4000 sorozatú szkennerek a képalkotó érzékelőiket használják a vezérlő minták leolvasásához, de csak színváltó vezérlők leolvasására korlátozottak. Mivel a Kodak i5000 sorozatú szkennerek különféle módszereket alkalmaznak a vezérlő oldalak leolvasására, a vezérlő oldalak összeállítását úgy kell létrehozni, hogy az konzisztens legyen a vezérlő felismerési funkcióval. A-61801_hu február 1

3 A i5000 sorozatú szkennerek és a más Kodak szkennerek vezérlő leolvasó rendszere közötti legfontosabb különbség az, hogy ez a szkenner csak a dokumentum elülső éléhez igazított vezérlő minták vonalait ismeri fel. Annak érdekében, hogy bármilyen irányban működjön az adagolás, ajánlatos a vezérlő mintákat a lapok mindkét élén létrehozni. 2 A-61801_hu február

4 Lehetséges olyan vonalkódokkal rendelkező vezérlő lapok létrehozása is, amelyek bármely Kodak szkenneren használhatók, és konzisztensen olvashatók kamera vezérlő leolvasással vagy érzékelő vezérlő leolvasással. A kombinált vezérlő mintákat tartalmazó minta PDF fájlok letölthetők a Kodak weboldaláról a Kodak i5000 szkenner>támogatás>felhasználói útmutató területen. MEGJEGYZÉS: Rendelkezésre állnak olyan PDF verziók is, amelyek egyaránt használhatók A4 és US Letter méretű papírokon. Megtalálhatók olyan TIFF forrásfájlok, amelyek egyéni vezérlők létrehozására használhatók üzleti felhasználás céljából. Az utasítások követésével gondoskodhat arról, hogy a nyomtatója megfelelően nyomtassa ki az oldalakat. A-61801_hu február 3

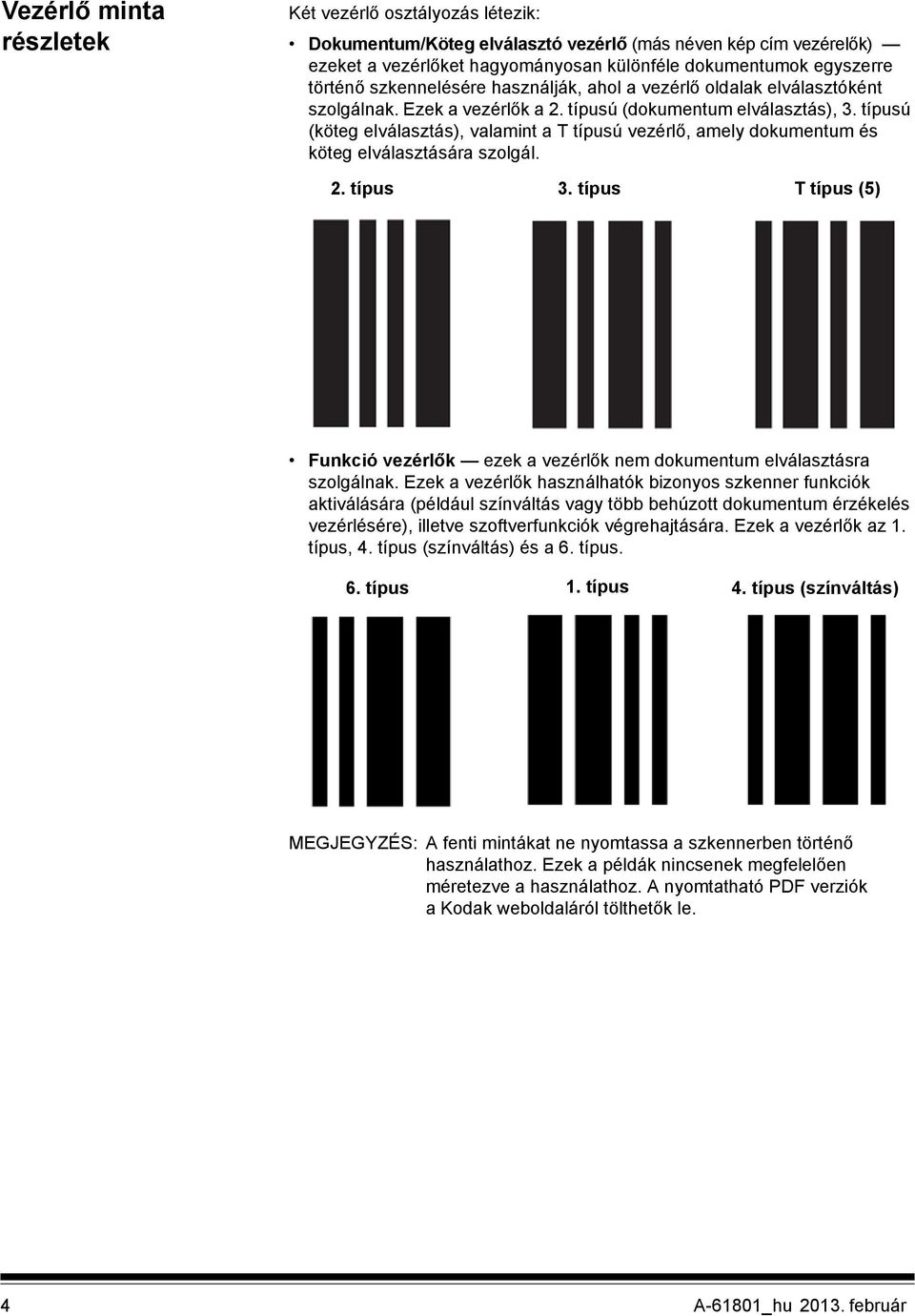

5 Vezérlő minta részletek Két vezérlő osztályozás létezik: Dokumentum/Köteg elválasztó vezérlő (más néven kép cím vezérelők) ezeket a vezérlőket hagyományosan különféle dokumentumok egyszerre történő szkennelésére használják, ahol a vezérlő oldalak elválasztóként szolgálnak. Ezek a vezérlők a 2. típusú (dokumentum elválasztás), 3. típusú (köteg elválasztás), valamint a T típusú vezérlő, amely dokumentum és köteg elválasztására szolgál. 2. típus 3. típus T típus (5) Funkció vezérlők ezek a vezérlők nem dokumentum elválasztásra szolgálnak. Ezek a vezérlők használhatók bizonyos szkenner funkciók aktiválására (például színváltás vagy több behúzott dokumentum érzékelés vezérlésére), illetve szoftverfunkciók végrehajtására. Ezek a vezérlők az 1. típus, 4. típus (színváltás) és a 6. típus. 6. típus 1. típus 4. típus (színváltás) MEGJEGYZÉS: A fenti mintákat ne nyomtassa a szkennerben történő használathoz. Ezek a példák nincsenek megfelelően méretezve a használathoz. A nyomtatható PDF verziók a Kodak weboldaláról tölthetők le. 4 A-61801_hu február

6 Vezérlő minta tájolás A vezérlő minták tájolása fontos. A 3. típusú vezérlő a T típusú vezérlő inverze, míg az 1. típusú vezérlő a 6. típusú vezérlő inverze. Ha a vezérlő oldal nincs megfelelően formázva, ez helytelen vezérlő minta leolvasást okozhat, mivel csak az elülső vagy a hátsó kamera által leolvasott vezérlő minta kerül használatra. Például számos vezérlő oldalt terveznek olyan szkennerek számára, amelyek a vezérlőket a fizikai leolvasó érzékelőikkel olvassák (Kodak i800/i1800 sorozatú szkennerek), és ezek az oldalon lévő vonalkódok nem csak az oldal egyik széléig érnek ki. Ez megfelelően működik a Kodak i800/i1800 sorozatú szkennereken, azonban az ilyen vezérlő oldal olvasási problémát jelenthet a Kodak i5000 sorozató szkennereken. Ha a készülék az oldalt ferdén húzza be úgy, hogy a kamera előtt először a jobb oldali él halad el, a készülék a vezérlő oldalt T típusú vezérlőként olvassa be 3. típusú vezérlő helyett. A-61801_hu február 5

7 Ennek a problémának a megelőzése érdekében a vezérlő mintát úgy kell kialakítani, hogy csak egy vonalkód legyen olvasható akkor is, ha az oldal ferdén kerül behúzásra. 6 A-61801_hu február

8 Vonalkód részletek A vezérlő egy, a dokumentumra nyomtatott párhuzamos fekete vonalak és üres területek váltakozó mintája. Annak érdekében, hogy más dokumentumadatokat a készülék ne érzékeljen vezérlőként, a szkenner csak a megfelelően formázott vonalkódot ismeri fel vezérlőként. Annak érdekében, hogy a szkenner a vonalkódot megfelelően érzékelje, a sávok és az üres területek szélességét igen pontosan kell szabályozni. A széles sávoknak 0,20 hüvelyk (5 mm) szélesnek kell lenniük + 0,01 hüvelyk (0,25 mm) pontossággal. A keskeny és az üres sávoknak 0,08 hüvelyk (2,03 mm) szélesnek kell lenniük + 0,01 hüvelyk (0,25 mm) pontossággal. A vezérlőkód maximális szélessége 0,80 hüvelyk (20 mm) + 0,01 hüvelyk (0,25 mm) pontossággal. A vezérlő sávok maximális teljes hossza 2 hüvelyk (50 mm). Vezérlő kódok Vezérlő kód specifikációk Zóna Hüvelyk Milliméter 2. vezérlő 2. vezérlő 2. képszint hozzárendelése az aktuális dokumentumhoz. A B C D E F G 0,19 0,27 0,35 0,43 0,51 0,59 0,79 0,21 0,29 0,37 0,45 0,53 0,61 0,81 4,83 6,86 8,89 10,92 12,95 14,99 20,01 5,33 7,37 9,40 11,43 13,46 15,49 20,57 3. vezérlő 3. vezérlő 3. képszint hozzárendelése az aktuális dokumentumhoz. Zóna Hüvelyk Milliméter A B C D E F G 0,19 0,27 0,35 0,43 0,63 0,71 0,79 0,21 0,29 0,37 0,45 0,65 0,73 0,81 4,83 6,86 8,89 10,92 16,00 18,03 20,07 5,33 7,37 9,40 11,43 16,51 18,54 20,57 T. vezérlő / Továbbító vezérlő T. vezérlő / Továbbító vezérlő Zóna Hüvelyk Milliméter A B C D E F G 0,07 0,15 0,35 0,43 0,51 0,59 0,79 0,09 0,17 0,37 0,45 0,53 0,61 0,81 4,83 6,86 8,89 10,92 16,00 18,03 20,07 5,33 7,37 9,40 11,43 16,51 18,54 20,57 A-61801_hu február 7

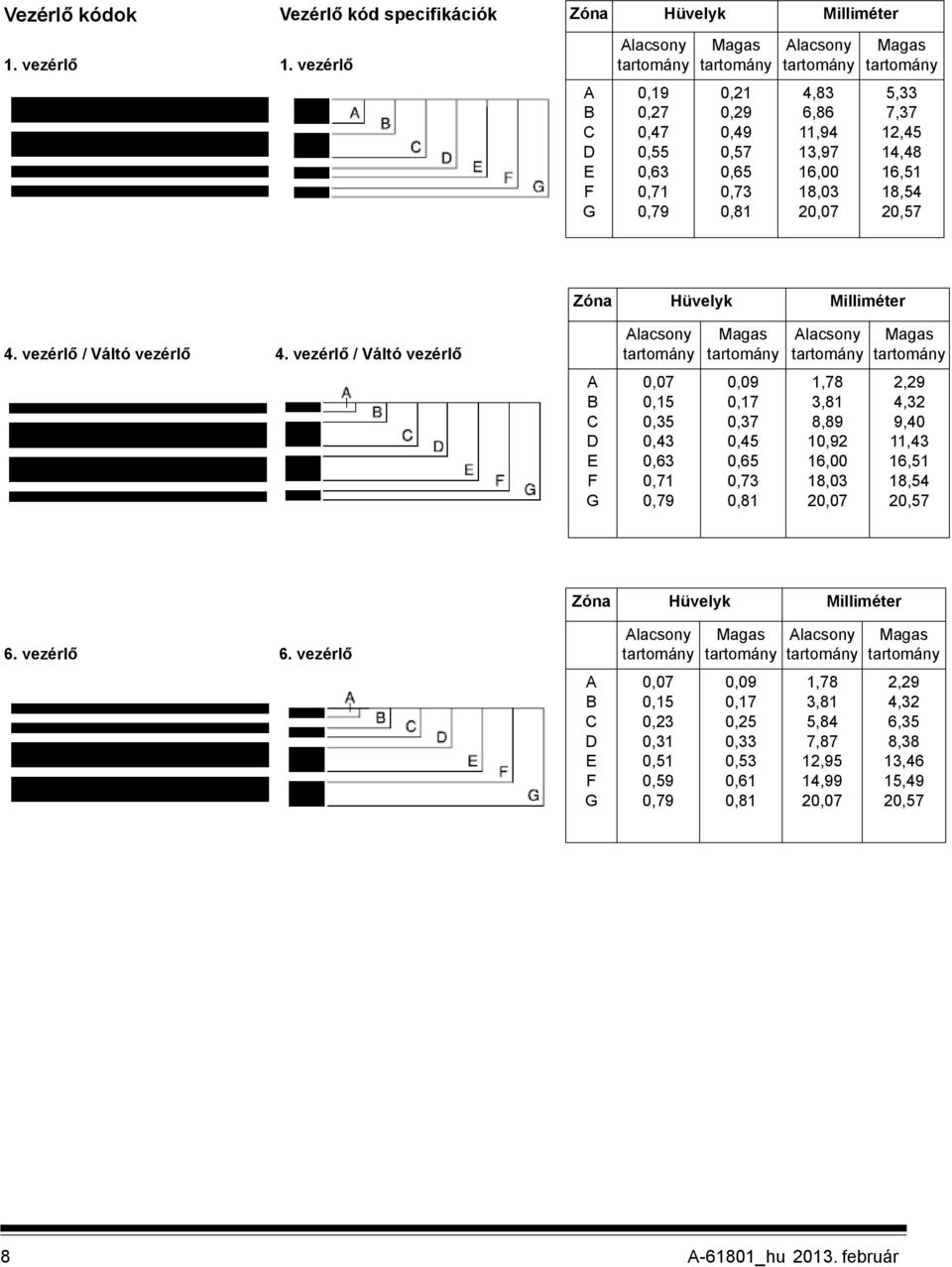

9 Vezérlő kódok Vezérlő kód specifikációk Zóna Hüvelyk Milliméter 1. vezérlő 1. vezérlő A B C D E F G 0,19 0,27 0,47 0,55 0,63 0,71 0,79 0,21 0,29 0,49 0,57 0,65 0,73 0,81 4,83 6,86 11,94 13,97 16,00 18,03 20,07 5,33 7,37 12,45 14,48 16,51 18,54 20,57 Zóna Hüvelyk Milliméter 4. vezérlő / Váltó vezérlő 4. vezérlő / Váltó vezérlő A B C D E F G 0,07 0,15 0,35 0,43 0,63 0,71 0,79 0,09 0,17 0,37 0,45 0,65 0,73 0,81 1,78 3,81 8,89 10,92 16,00 18,03 20,07 2,29 4,32 9,40 11,43 16,51 18,54 20,57 Zóna Hüvelyk Milliméter 6. vezérlő 6. vezérlő A B C D E F G 0,07 0,15 0,23 0,31 0,51 0,59 0,79 0,09 0,17 0,25 0,33 0,53 0,61 0,81 1,78 3,81 5,84 7,87 12,95 14,99 20,07 2,29 4,32 6,35 8,38 13,46 15,49 20,57 8 A-61801_hu február

10 Vezérlő pozícionálás A megbízható vezérlő leolvasás érdekében a vezérlő kód vízszintes és függőleges elhelyezése kritikus fontosságú. Ha a vezérlő kódot helytelenül helyezi a dokumentumra, a vezérlő leolvasása sikertelen lehet. A vezérlőknek a sávjaikkal az elülső szélre merőlegesen állva kell elhelyezkedniük a dokumentumon (amely elsőként kerül adagolásra). A vezérlő kód és bármely egyéb nyomtatott információk között legalább 0,25 hüvelyk (6 mm) helyet kell hagyni. A vezérlő kódoknak legalább 0,25 hüvelyk (6 mm) távolságra kell lenniük a dokumentum bal és jobb szélétől, és legalább 0,5 hüvelyk (12,7 mm) távolságra a dokumentum elülső szélétől. A vezérlő beolvasási területe 2,0 hüvelyk távolságra fejeződik be a dokumentum elülső szélétől. A vezérlő leolvasási területén belül legalább 0,75 hüvelyk hosszúságban meg kell jelennie a vezérlő kódnak. A-61801_hu február 9

11 Papír részletek Papírkészlet szín a vezérlő kód leolvasásához a legmegbízhatóbb a fehér papír használata. Ha a vezérlő oldalakat láthatóbbá szeretné tenni azon kezelők vagy személyek számára, akik a dokumentumokat a szkennelésre előkészítik, használjon világos papírszínt. A világos sárga papír vagy világos pasztell szín, amely a fény legalább 65 %-át visszaveri, megfelelően működik. A sötét árnyalatú papírszín megbízhatatlan vezérlő leolvasást eredményezhet. Nyomtatás a vezérlő sávokat mindig fekete színnel kell nyomtatni. A fekete színnel nyomtatott sávok a fényforrás maximum 20 %-át verhetik vissza. Kerülje a vezérlők fénymásolását. A fénymásolás hajlamos a fekete sávok méretét megnövelni, míg a fehér sávok méretét csökkenti, ezzel a minta eltérhet a specifikációtól. Papírméret a vezérlő oldalak hosszának és szélességének legalább 5,5 hüvelyknek (139,7 mm) kell lennie. Papírsúly ha a vezérlő oldalakat a leválogatás után újra szeretné használni, akkor a papír súlyának legalább akkorának kell lennie, hogy sikeresen átrepüljön a 2. kötegbe. Bővebb információért lásd a Felhasználói útmutató 5. fejezetének Ajánlott papír specifikációk című részét. 10 A-61801_hu február
