1 Nyomon követési megoldások a csomagolóipar számára - Amit erről tudnom kell CSAOSZ - CSOMAGOLÁSI KONFERENCIA október 29.

2 TARTALOM 1. A NYOMON KÖVETÉS SZÜKSÉGESSÉGE VÁLTOZÁS, MINDENHOL! 2. GS1: NYOMON KÖVETÉS GLOBÁLISAN, SZABVÁNYOSAN 3. NYOMON KÖVETÉSI MEGOLDÁSOK A CSOMAGOLÓIPAR SZÁMÁRA 4. ÉS AMI EZZEL JÁR 2011 GS1 2

3 A csomagolóipar számára: Szektorok&Trendek, Megoldásaink, Technológiai kihívások 2011 GS1 3

4 A csomagolóipar számára: Szektorok&Trendek, Megoldásaink, Technológiai kihívások 2011 GS1 4

5 1.1 VÁLTOZÓ ÜZLETI KÖRNYEZET Gyorsabb termék áramlás Gyorsabb információ áramlás Globális, fokozódó verseny Globális folyamatok Globális veszélyek Globális partnerek, globális együttműködési igény Költségcsökkentési, költséghatékonysági elvárások 2011 GS1 5

6 1.2 VÁLTOZÓ JOGSZABÁLYI KÖRNYEZET 178/2002 EK és a 931/2011 EU végrehajtási rendelet... az élelmiszerbiztonságra vonatkozó eljárások megállapításáról 19/2004. FVM-ESzCsM-GKM Rend. az élelmiszerek jelöléséről 79/2009. FVM R. a mezőgazdasági termékek és élelmiszerek ökológiai gazdálkodási követelmények szerinti tanúsításának, előállításának, forgalmazásának, jelölésének és ellenőrzésének részletes szabályairól 57/2010. FVM rendelet az élelmiszerek forgalomba hozatalának, valamint előállításának engedélyezéséről, illetve bejelentéséről 3/2010. VM rendelet az élelmiszer-előállítással és - forgalmazással kapcsolatos adatszolgáltatásról és nyomonkövethetőségről évi LXXXV. törvény és a 343/2011.(XII.29.) Korm. rendelet a környezetvédelmi termékdíjról, továbbá egyes termékek környezetvédelmi termékdíjáról a hulladékról szóló évi CLXXXV. törvény 1935/2004/EK rendelete az élelmiszerekkel rendeltetésszerűen érintkezésbe kerülő anyagokról és tárgyakról 2011 GS1 6

7 1.2 VÁLTOZÓ JOGSZABÁLYI KÖRNYEZET 178/2002 EK és a 931/2011 EU végrehajtási rendelet... az élelmiszerbiztonságra vonatkozó eljárások megállapításáról 19/2004. FVM-ESzCsM-GKM Rend. az élelmiszerek jelöléséről 79/2009. FVM R. a mezőgazdasági termékek és élelmiszerek ökológiai gazdálkodási követelmények szerinti tanúsításának, előállításának, forgalmazásának, jelölésének és ellenőrzésének részletes szabályairól 57/2010. FVM rendelet az élelmiszerek forgalomba hozatalának, valamint előállításának engedélyezéséről, illetve bejelentéséről 3/2010. VM rendelet az élelmiszer-előállítással és - forgalmazással kapcsolatos adatszolgáltatásról és nyomonkövethetőségről évi LXXXV. törvény és a 343/2011.(XII.29.) Korm. rendelet a környezetvédelmi termékdíjról, továbbá egyes termékek környezetvédelmi termékdíjáról a hulladékról szóló évi CLXXXV. törvény 1935/2004/EK rendelete az élelmiszerekkel rendeltetésszerűen érintkezésbe kerülő anyagokról és tárgyakról 2011 GS1 7

8 1.3 VÁLTOZÓ FOGYASZTÓI MAGATARTÁS 2011 GS1 8

9 1.3 VÁLTOZÓ FOGYASZTÓI MAGATARTÁS 2011 GS1 9

10 1.3 VÁLTOZÓ FOGYASZTÓI MAGATARTÁS Globálisan létező egységek, milliárd db Az okostelefonok átveszik az uralmat a sima mobiltelefonok felett PC TV Mobile 2011 GS1 10

11 12 trend az ellátási lánc következő évtizedére Növekvő városiasodás Öregedő társadalom Növekvő társadalmi különbségek Increased Új technológiák Impact of használatának Consumer Technology növekvő Adoption hatása Increase Növekvő in fogyasztói Consumer Service igény Demands a szolgáltatások iránt Increased Az egészség Importance és egészség-tudat of Health and növekvő Wellbeing fontossága Technológia által felfegyverzett fogyasztó! Szignifikáns változás a vásárlási szokásokat, és az elvárt szolgáltatási színvonalat illetően Igény egészségesebb termékekre és egészségesebb életvitelre Globális, regionális szabályozottság Erősödő verseny Rendelkezésre álló technológia Fenntarthatóság iránti növekvő elkötelezettség Váltás gazdaságosabb erőforrásokra Természeti erőforrások hiánya Növekvő hatósági szabályozottság Az új technológiák gyors beépítése az ellátási lánc folyamataiba Az új IT-technológiák növekvő hatása 2011 GS1 11

12 1.4 VÁLTOZÓ VÁLLALATI MAGATARTÁS Láthatóvá kell tenni az elosztási láncot! Honnan származik? Hol van most? Mikor érkezik az elosztó központba? Hol/Hova várhatom? Mi a státusza? Mi történt raktározás/ 1 Milyen komissiózás közben? 2 összetevőket Azt tartalmazza tartalmaz? amit rendeltünk? Honnan érkezik? Merre/min kiknek a kezén haladt keresztül? Ki gyártotta ezt az adott terméket? 2011 GS1 12

13 1.4 VÁLTOZÓ VÁLLALATI MAGATARTÁS Láthatóvá kell tenni az elosztási láncot! Honnan származik? Hol van most? 1.4 Mikor érkezik az elosztó központba? 1.5 Hol/Hova várhatom? 1.7 Mi a státusza? Mi történt raktározás/ 21 Milyen komissiózás közben? Azt tartalmazza összetevőket amit rendeltünk? tartalmaz? Honnan érkezi? Merre/min kiknek a kezén haladt keresztül? Ki gyártotta ezt az adott terméket? 2011 GS1 13

14 1.4 VÁLTOZÓ VÁLLALATI MAGATARTÁS Láthatóvá kell tenni az elosztási láncot! Az adatok gyűjtése vállalaton belül Az adatok belső felhasználása a vállalatirányítási rendszerekben Az adatok cseréje vállalatok között Az adatok külső felhasználása Adatgyűjtés Adatgyűjtés Adatgyűjtés Adatgyűjtés Gyártó Raktár Logisztikai központ Kereskedő Fogyasztó Beszállító 2011 GS1 15

15 TARTALOM 1. A NYOMON KÖVETÉS SZÜKSÉGESSÉGE VÁLTOZÁS, MINDENHOL! 2. GS1: NYOMON KÖVETÉS GLOBÁLISAN, SZABVÁNYOSAN 3. NYOMON KÖVETÉSI MEGOLDÁSOK A CSOMAGOLÓIPAR SZÁMÁRA 4. ÉS AMI EZZEL JÁR 2011 GS1 16

16 Miért a GS1? Szabványszervezet: Globális elérhetőség, lokális jelenlét 111 GS1 tagszervezet alkalmazó vállalat 150 országban munkatárssal Független, semleges, non-profit, felhasználók által vezérelt 2011 GS1 17

17 2. GS1: NYOMON KÖVETÉS GLOBÁLISAN ÉS SZABVÁNYOSAN 2011 GS1 18

18 2. GS1: NYOMON KÖVETÉS GLOBÁLISAN ÉS SZABVÁNYOSAN GS1 XML EPCglobal Network EANCOM WebEDI ONS EPCIS GDSN EPC Gen2 EAN-13 GS1 DataBar GS1-128 GS1 DataMatrix EPC címke EAN-13 GS1 DataBar GS1-128 GS1 DataMatrix EPC címke GTIN GLN SSCC GICN GSIN GDTI GSRN GTIN GIAI GLN SSCC GICN GRAI GSIN GDTI GSRN GTIN GIAI GLN SSCC GICN GRAI GSIN GDTI GSRN GIAI GRAI 2011 GS1 19

19 2. GS1: NYOMON KÖVETÉS GLOBÁLISAN ÉS SZABVÁNYOSAN 2011 GS1 20

20 2011 GS1 21

21 Globális szabványok automatikus azonosításhoz Gyors, pontos termék-, tárgy- és helyazonosítás Globális szabványok rádiófrekvenciás azonosításhoz Valósidejű, költséghatékony adatelérés Globális szabványok elektronikus üzleti üzenetekhez Gyors, hatékony üzleti adatcsere Globális adatszinkronizációs környezet Megbízható adatok hatékony üzleti folyamatokhoz 2011 GS1 22

22 3. GS1 NYOMON KÖVETÉSI SZABVÁNY A nyomon követési adat információt tartalmaz a következőkről (BRU3): Ki? Partner [Azonosítás + adatelemek] Hol? Hely [Azonosítás + adatelemek] Mikor? Dátum / Időpont [Azonosítás + adatelemek] Mi? Nyomon követendő áru [Azonosítás + adatelemek] Mi történt? Folyamat vagy esemény [Azonosítás + adatelemek] A nyomon követési adat lehet tervezett, várható, vagy tényleges adat. A nyomon követés viszonylatában általában a tényleges adat az, ami fontos GS1 23

23 TARTALOM 1. A NYOMON KÖVETÉS SZÜKSÉGESSÉGE VÁLTOZÁS, MINDENHOL! 2. GS1: NYOMON KÖVETÉS GLOBÁLISAN, SZABVÁNYOSAN 3. NYOMON KÖVETÉSI MEGOLDÁSOK A CSOMAGOLÓIPAR SZÁMÁRA 4. ÉS AMI EZZEL JÁR 2011 GS1 24

24 Gondoskodni kell a nyomon követés alapfeltételeinek biztosításáról: 1. A termékek, áruk, helyek és szereplők egyedi azonosításáról. (azonosító számok, partner információk) 2. A jelölésről. 3. NYOMON KÖVETÉSI MEGOLDÁSOK A CSOMAGOLÓIPAR SZÁMÁRA (vonalkódok, rádiófrekvenciás címkék) 3. Adatok rögzítéséről, raktározásáról és feldolgozásáról; illetve a kapcsolódási pontok helyes kezeléséről. (termékek törzsadatai, kiegészítő adatai, adatok szinkronizálása, hivatkozások) 4. Előzőleg jól meghatározott nyomon követési adatok gyors és pontos kommunikációjáról. (elektronikus adatcsere, internet alapú adatcsere) C 2011 GS1 25

25 A NYOMON KÖVETENDŐ EGYSÉG JELÖLÉSE GTIN GTIN + Batch/Lot GTIN + Gyártási szám GTIN vagy GTIN + Batch/Lot vagy GTIN + Gyártási szám Kereskedelmi áru Áthalad az eladási ponton (POS) SSCC Kereskedelmi áru Nem halad át az eladási ponton GSIN Logisztikai egység Szállítmány 2011 GS1 26

26 Mi lehet a megoldás? Több adatra van szükség! Jelenjenek meg automatikusan a számlán a nyomon követési adatok Vonalkód tartalmazza a szükséges adatokat Precízebb és gyorsabb munkavégzéshez Eddig manuális folyamatok automatizálhatóvá válhatnak Fogyasztók magasabb szintű kiszolgálásához 2011 GS1 27

27 Mi azonosítja a kereskedelmi árut? GTIN-t kell kiadni, ha az árucikkről (termék vagy szolgáltatás) előre meghatározott információkat kell visszanyernünk az elosztási láncban: árazásakor, megrendelésekor vagy számlázásakor GS1 28

28 Változó mennyiség megadása Súly feltüntetése (kilogramm, 3 tizedesjeggyel) PLU Mért tömeg: 11,515 kg GS1 29

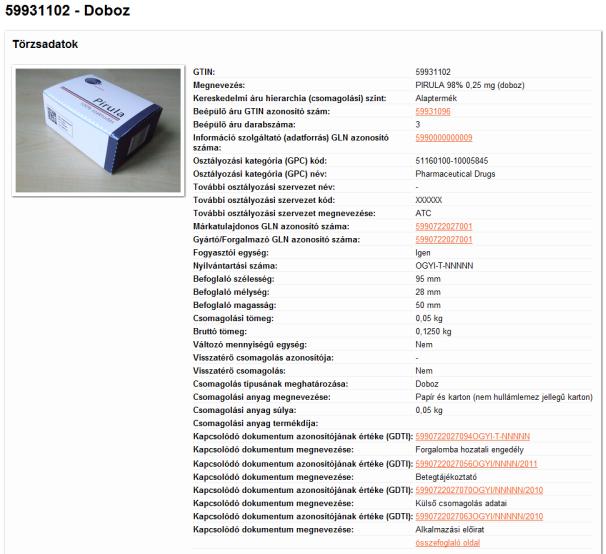

29 Példa: Kiterjesztett csomagolású kereskedelmi áruk Az adatelérés biztosítása Termék GTIN száma: Termék kiterjesztett csomagolási információja közvetlenül a honlapon elérhető: A termék csomagolásán megjeleníthető 2D-s kódba való kódolása: (01) (8200) A kódban lévő információt a leolvasó következő módon dolgozza fel: Webcím + / + GTIN GS1 30

30 GS1 vonalkód szabványok Automatikus azonosítás EAN/UPC jelképcsalád (EAN-13, EAN-8, UPC-A, UPC-E) ITF-14 jelkép GS1-128 jelkép (volt EAN-128) GS1 DataBar jelképcsalád GS1 DataMatrix jelkép GS1 QR Kód jelkép 2011 GS1 31

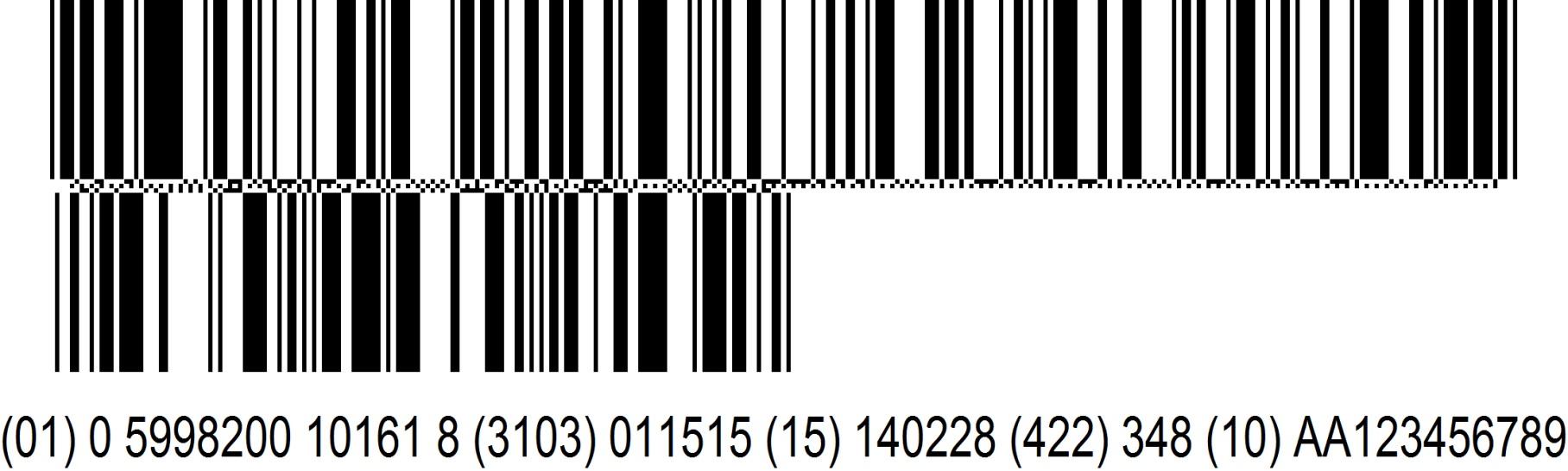

31 Új vonalkód a termékeken Egalizált: Adat: Vonalkód: Termékazonosító (GTIN) EAN Termékazonosító (GTIN) + tömeg + lot szám + lejárati dátum + Adat: Változó mennyiségű: Kereskedő termékazonosítója (PLU) + tömeg GS1 DataBar Vonalkód: EAN 2011 GS1 32

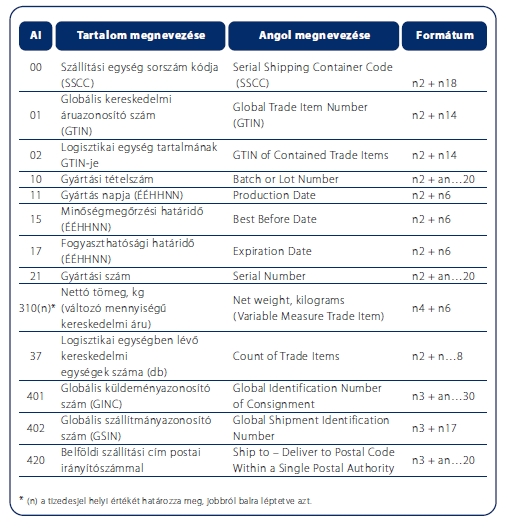

32 Adatok megkülönböztetését, elválasztását biztosító elemek (GS1 Adattartalom azonosítók) 2011 GS1 33

33 Leolvasási környezet GS1 vonalkód típusok fejlődése és kompatibilitása GTIN Feltüntetett adat GTIN + TÖBB ADAT POS GS1 DataMatrix EAN/UPC GS1 DataBar Logisztika ITF-14 GS1-128 GS1 QR Kód GS1 34

34 GS1 DataBar eddigi azonosító (GTIN) megjelenítése kisebb helyen GS1 DataBar Omnidirekcionális GS1 DataBar Halmozott omnidirekcionális 2011 GS1 35

35 GS1 DataBar több adat (GTIN, Tömeg, Lot, Lejárat) megjelenítése ugyanakkora helyen GS1 DataBar Kiterjesztett (GS1 DataBar Expanded) GS1 DataBar Kiterjesztett halmozott (GS1 DataBar Expanded Stacked) Friss áruk Változó tömegű termékek Kuponok, újságok + további árucsoportok 2011 GS1 36

36 Kihívás és előny A METRO részére 1. Nyomon követéssel kapcsolatos jogszabályi megfelelőség Nagykereskedőként adatok továbbadása viszonteladónak ( egyet előre-egyet hátra ) számlán! + 2. Belső folyamatok hatékonyabbá tétele Manuális folyamatokból eredő hibák átvételkor és pénztáraknál Készlet nyilvántarthatóság Lejárt termékek kezelése 3. Vevői elégedettség növelése Lejárt termékek nem eladhatóak Akciók, leárazások automatizálhatósága GS1 37

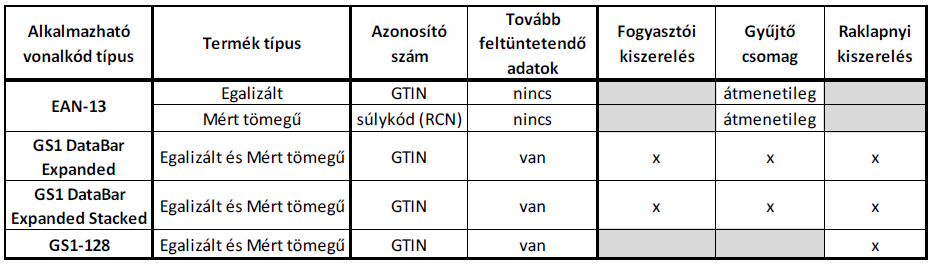

37 Elvárások a beszállítókkal szemben Az alkalmazandó azonosítók és vonalkód típusok az egyes kiszerelési típusokra: 2011 GS1 38

38 Elvárások a beszállítókkal szemben Szükséges adatok megadása a termékeken: 2011 GS1 39

39 GS1 DataBar előnyök kereskedőnek Jogszabályi előírások biztosíthatóak - automatikus adatrögzítéssel! GS1 DataBar alkalmazása kiváltja a PLU számokat Manuális folyamatok automatizálhatóak átvételkor és a pénztáraknál Javuló kategóriamenedzsment nagyobb termékkínálat esetén Javuló polc és készletnyilvántartás, feltöltés Lehetővé válik az automatikus leárazás a pénztáraknál Javul a vevőkiszolgálás minősége (lejárt szavatosságú termékek nem értékesíthetők) Megjeleníthetőek a kiegészítő információk (pénztáraknál, üzletekben kijelzőkkel) 2011 GS1 40

40 GS1 DataBar előnyök - gyártóknak GS1 DataBar alkalmazása kiváltja a PLU számokat Kisebb (nem nagyobb) helyen elfér a vonalkód Lehetőséget nyújt GTIN-8-ról GTIN-13-ra váltásra Termékeken nagyobb felület marad a marketing információknak Támogatja a márka- és termékvédelmet (saját GTIN) 2011 GS1 41

41 Példák 2011 GS1 42

42 Példák 2011 GS1 43

43 Példák 2011 GS1 44

44 Példák 2011 GS1 45

45 Példák 2011 GS1 46

46 Példák 2011 GS1 47

47 Valós hazai GS1 DataBar alkalmazás(ok): Magyarországon 16 üzletben RFID-val kiegészítve Kb beszállítóval Érdeklődés felkeltés indult: Reál, Tesco, SPAR, Lidl 2011 GS1 48

48 DataMatrix vs. QR kód MINDKETTŐ: 2D kód, mátrix kód Reed-Solomon hibatűrő algoritmussal védett, ISO-minősítéssel rendelkezik 1980-as évek végén az amerikai Acuity Corp. fejlesztette ki max alfanumerikus karaktert kódol mérete: es mátrixig Amerikában terjedt el Denso Wave fejlesztette ki 1994-ben max alfanumerikus karaktert kódol mérete: es mátrixig Japánban terjedt el NYOMON KÖVETÉS MARKETING 2011 GS1 49

49 A 2dimenziós kódok előnyei 1. Nagy adatkapacitásúak, így jelentős információ tárolására képesek karakter vs Numerikus vagy Alfanumerikus karakter Jelentősen kisebb méretben tüntethetők fel, így helytakarékosak 168 mm (GS1-128, 48 karakter) vs. 10mmx10mm 2011 GS1 50

50 A 2dimenziós kódok előnyei 2. Irányfüggetlenség, így nagy sebességű olvasás biztosítható Korrigálható a hiba - némely kódtípusnál, a jelkép sérülése esetén jelentős fokig (Reed-Solomon hibajavítással) Karcolt kód nem olvasható vs. 30%-os kódjavítás is elképzelhető 2011 GS1 51

51 Adatok szabványos láncolása Különböző típusú adatok kódolása, megkülönböztetése adattartalom azonosítók segítségével Adattartalom azonosító + Adat (Fix -, Változó hosszúságú) A változó hosszúságú adatot kötelezően field separator követi, ha van még mögötte további adat FNC ABCD1234FNC (01) (17) (10) ABCD1234 (410) GS1 52

52 Szabályozott egészségügyi terméknél Jelenleg: GTIN Új: GTIN + Kiegészítő adatok (01) (17) (10)ABC123NCS1 (21) GS1 53

53 Lehetséges gyógyszer nyomon követési modell Európában Az Európai Gyógyszergyártók Szövetségének modellje 2011 GS1 54

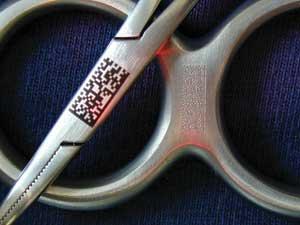

54 Közvetlen alkatrész jelölésnél Példa: GS1 Globális kereskedelmi áruazonosító szám Termék GTIN száma: Termék gyártási száma: JN567I Az alkatrészre kerülő 2D-s kód tartalma: GTIN: (01) SN: (21)JN567I 2011 GS1 55

55 Orvostechnikai eszközöknél (UDI) Statikus rész Termék azonosító (GTIN) Dinamikus rész Gyártási azonosító (sorozatszám/tételszám és minőségmegőrzési határidő) UDI Azonosítás Statikus + dinamikus adatrész 2011 GS1 56

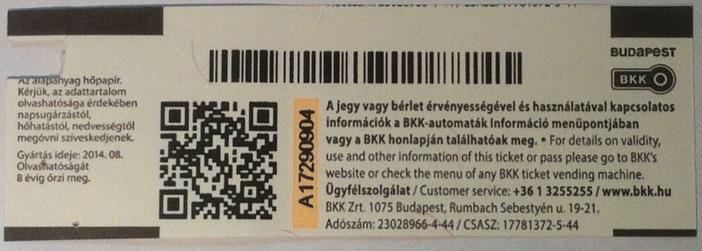

56 Termék azonosításánál (BKK értékszelvényei) GS1 Globális kereskedelmi áruazonosító szám GTIN: (01) Lot: (10)018 S/N: (21) GS1 57

57 Dokumentum azonosításnál GS1 Magyarország számlája GS1 Globális dokumentumtípus azonosító szám GDTI: (253) GS1 58

58 Visszatérő tárgyak azonosításánál Német kereskedelmi lánc göngyölege GS1 Globális visszatérő tárgyazonosító szám GRAI (8003) GS1 59

59 Leltári tárgyak azonosítása GS1 Magyarország leltári tárgya GS1 Globális egyedi tárgyazonosító szám GIAI: (8004) GS1 60

60 Személyek nyomon követésére Brazil kórház páciense GS1 Globális szolgáltatási kapcsolat szám GSRN: (8018) GS1 61

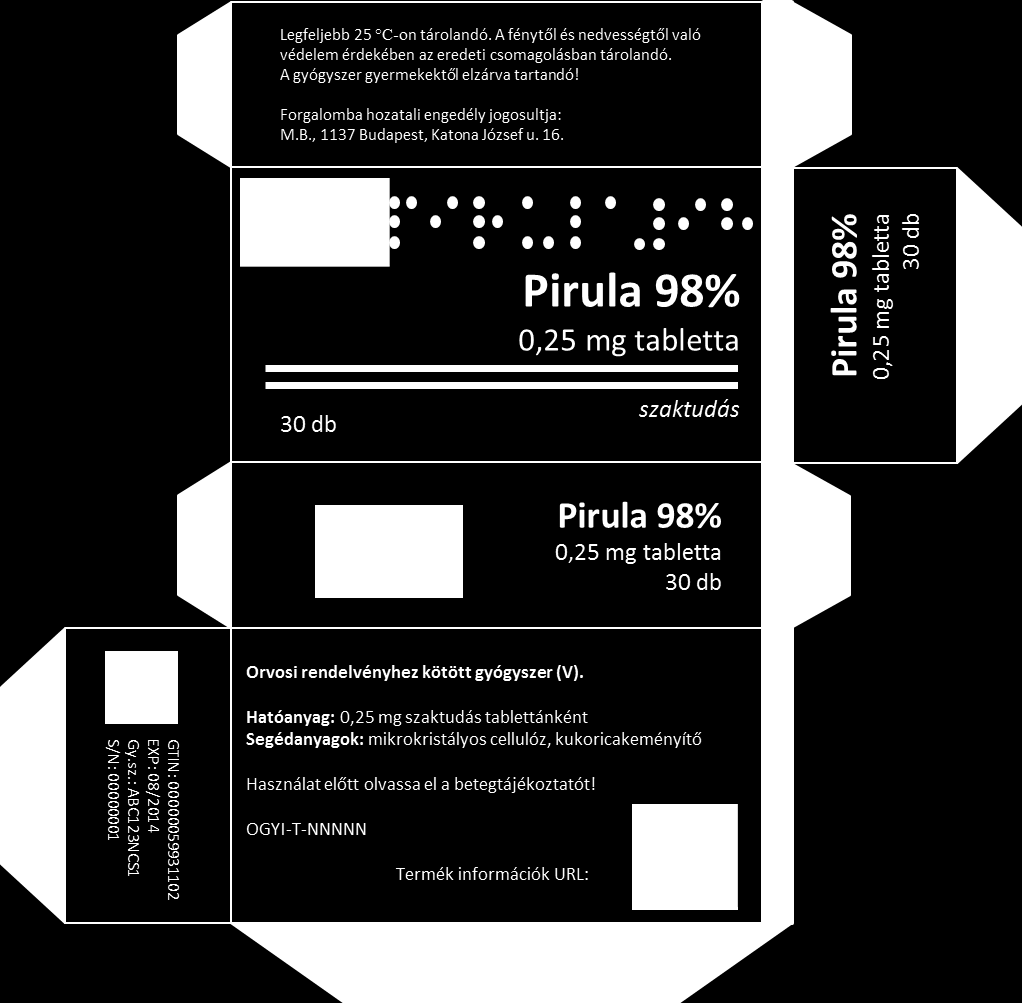

61 Kiterjesztett csomagolásnál Jelenleg: GTIN Új: GTIN + Kieg. adatok (01) (17) (10)ABC123NCS1 (21) Honlap GTIN + Termék URL 2011 GS1 62

62 HOL AZ ADAT? 2011 GS1 63

63 HOL AZ ADAT? 2011 GS1 64

64 TARTALOM 1. A NYOMON KÖVETÉS SZÜKSÉGESSÉGE VÁLTOZÁS, MINDENHOL! 2. GS1: NYOMON KÖVETÉS GLOBÁLISAN, SZABVÁNYOSAN 3. NYOMON KÖVETÉSI MEGOLDÁSOK A CSOMAGOLÓIPAR SZÁMÁRA 4. ÉS AMI EZZEL JÁR 2011 GS1 65

65 Előállítás Meg kell oldani a változó adatokkal a gyártáskori címkézést, jelölést (egalizáltnál, változó tömegűnél) Adatstruktúrát össze kell állítani (AI(01),AI(3103),AI(15),AI(422),AI(10)) Biztosítani kell az adatok rendelkezésre állását GTIN számot kell képezni (GS1 regisztráció,ha még nem képzett korábban,és nincs cégprefixe) Címkemódosítást igényelhet Nyomtató korszerűsítést jelenthet DataBar/DataMatrix vonalkód előállítása (nyomdai minőség, méret, stb.) Vissza kell tudni olvasni az adatokat Előzetesen? Gyártáskor? 2011 GS1 66

66 Előállítás a gyártóknál GS1 67

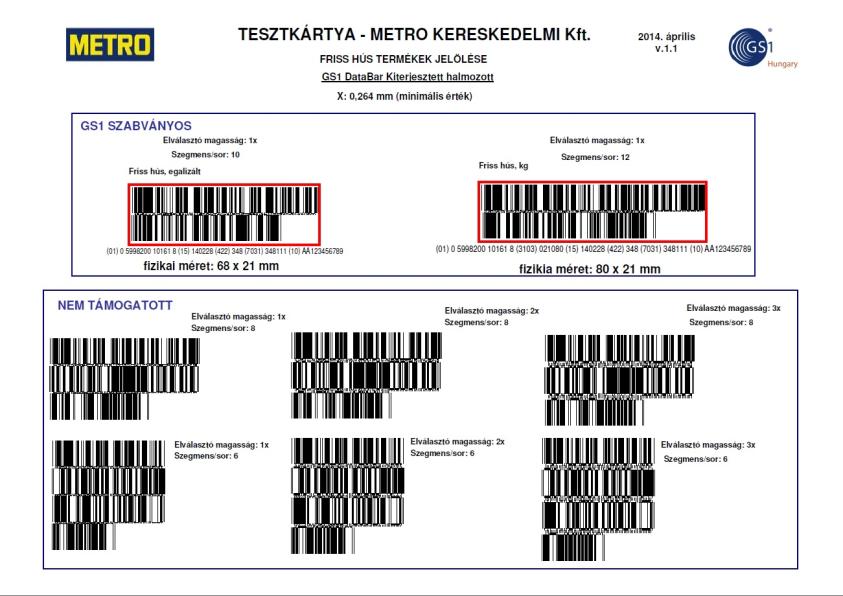

67 Szállítók GS1 támogatása Szállítói tájékoztató levél Szakmai összefoglaló kiadványok Szakmai támogatás a megvalósításra Belső és szállítói képzések Tesztkártyák Vonalkód ellenőrzés 2011 GS1 68

68 Köszönöm a figyelmet! Krázli Zoltán Vezető szakértő T M E krazli@gs1hu.org
