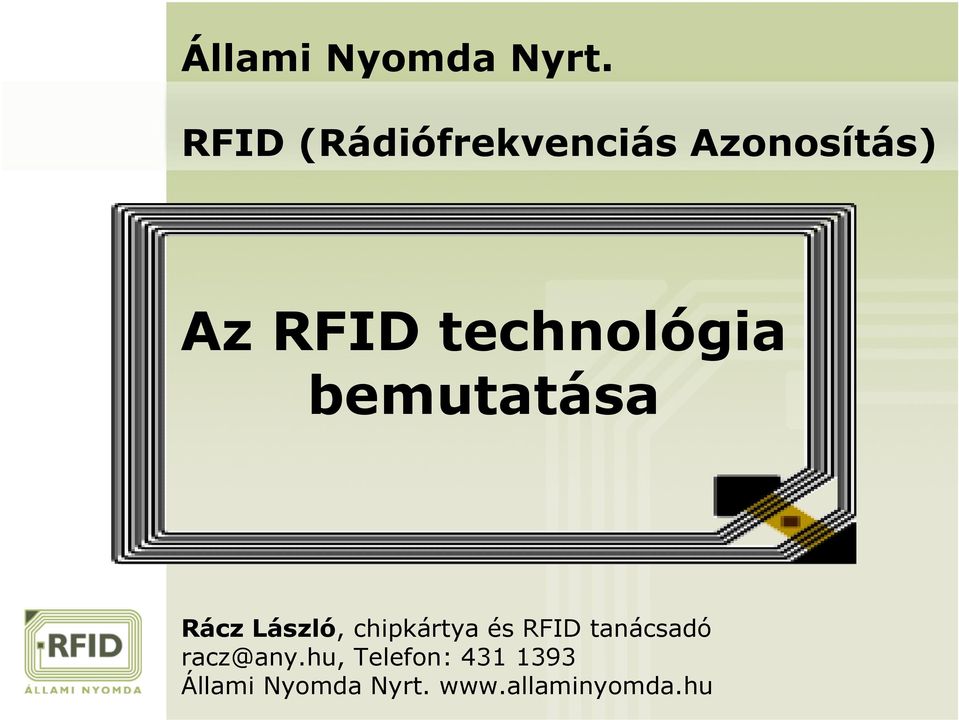

1 Állami Nyomda Nyrt. RFID (Rádiófrekvenciás Azonosítás) Az RFID technológia bemutatása Rácz László, chipkártya és RFID tanácsadó Telefon: Állami Nyomda Nyrt.

2 RFID szabványok Az RFID technológia jelenlegi főbb szabványai: - ISO/IEC : Vezeték nélküli interfész - ISO/IEC : Alacsony Frekvencia - ISO/IEC : Magas Frekvencia - ISO/IEC : Mikrohullám - ISO/IEC : Ultra-magas Frekvencia - ISO/IEC 14443: Azonosító kártyák - ISO/IEC 15693: Kontaktus nélküli kártyák és címkék - EPC (Electronic Product Code): elektronikus vonalkód - EPCglobal Inc: Az RFID azonosítók számozási rendszerét szabványosító non-profit szervezet, hasonlóan az EAN tevékenységéhez a vonalkódoknál.

3 RFID vagy vonalkód? Az RFID technológiának számos előnye van a vonalkódhoz képest - Kontaktus nélküli azonosítás akár nagy távolságokból is. - Több termék egyidejű azonosítása. - Az írható/olvasható memória több adatot tud tárolni. - Biztonsági és márkavédelmi funkciókat is elláthat. - Extrém környezeti körülmények között is képes működni (fizikai, kémiai tűrőképesség). de megvan a nagy hátránya is: - Sosem lesz olyan olcsó mint a vonalkód. A jövőjük? - Várhatóan még sokáig párhuzamosan fogják használni mindkét technológiát (pl. lásd fotó).

4 Egy tipikus RFID rendszer felépítése Azonosítók Olvasók Szerver Integráció

5 Az RFID technológiáról röviden Az RFID azonosító összetevői: 1. Antenna 2. Transceiver (adó+vevő) 3. Transponder (mikrochip) Két fő típus: a. Aktív (beépített tápegységgel) b. Passzív (a kommunikációhoz az energiát az olvasó elektromágneses erőteréből nyeri.

6 Passzív és aktív RFID azonosítók PASSZÍV AKTÍV Előny: - Olcsóbb, mint az aktív - Sokkal könnyebb - Virtuálisan örök élettartam Hátrány: - Rövidebb olvasási távolságok - Az olvasóknak erősebbeknek kell lenniük - A memória gyakran read-only Előny: - Nagyobb olvasási távolság (akár 30m) - Magasabb memóriakapacitás Hátrány: - Nagyobb méret - Drágább - Rövidebb élettartam

7 Az RFID rendszerek típusai A működési frekvenciájuk szerint csoportosítva: - Alacsony frekvencia ( Khz) - Magas frekvencia (13.56Mhz) - Ultra-magas frekvencia ( Mhz) Gen2 - Mikrohullám (2.45Ghz)

8 Alacsony frekvencia ( Khz) Felhasználási területek: - Ipar, mezőgazdasági alkalmazások (fontos a mostani EU szabályozások miatt) - Biztonságtechnika Előnyök: - Működik fémes környezetben - Széles körben elterjedt Hátrányok: - Rövidebb olvasási távolságok

9 Magas frekvencia (13.56 Mhz) Felhasználási területek: - Raklap azonosítás - Áru követés és védelem - Beléptető rendszerek, utazás - Légipoggyász követés Előnyök: - Működik nedves környezetben - Széles körben elterjedt Hátrányok: - Nem működik fémes környezetben - Rövidebb olvasási távolságok (~ 1,5m)

10 Ultra-magas frekvencia ( Mhz) Felhasználási területek: - Raklap és konténer azonosítás - Kamion és vontató azonosítás Előnyök: - Nagyobb olvasási távolságok (~ 7m) - Ütközésmentes technológia - Megjelent a 2. generációs szabvány (Gen2) Hátrányok: - A rádióhullámok elnyelődhetnek - Nem működik nedves környezetben

11 Mikrohullám (2.45Ghz) Felhasználási területek: - Gépjárművek azonosítása és nyomkövetése Előnyök: - Nagy olvasási távolság (akár 30m) - Gyors olvasási sebesség Hátrányok: - Bonyolultabb háttérrendszert igényel - Drágább

12 Alkalmazás: Metro Future Store A németországi Rheinberg-ben található Metro Future Store bevásárlóközpont olyan forradalmi RFID megoldásokat mutat be többek közt, mint: - Automatikus termékazonosítás és követés a logisztikától a végfelhasználóknak történő értékesítésig. - Önkiszolgáló pénztár. - Intelligens polcrendszer.

13 Alkalmazás: Szemétszállítás német módra Az azonosítókat beültetik a kukákba: Az olvasókat a járművek szemétbeöntő nyílásánál helyezik el:

14 Köszönet a következő cégeknek a sajtóanyagokért: - UPM Rafsec - Texas Instruments - Metro Future Store Köszönöm a figyelmet! Rácz László, chipkártya és RFID tanácsadó racz@any.hu, Telefon: Állami Nyomda Nyrt.
