1 WORKSTAR 2040 Beléptető és munkaidő-nyilvántartó terminál Intelligens beléptető és munkaidő-nyilvántartó terminál beépített 125kHz RFID proximity (közelítő) kártyás olvasóval. Opcionálisan az ajtó túloldalára Workstar2020 kisegítő olvasóval kiegészíthető. A mozgáseseményeket tárolja és továbbítja a feldolgozó számítógépnek. A beállított jogosultságok alapján igény szerint nyitja az opcionális ajtózárat. A terminál vezetékes Ethernet hálózatra kapcsolható külső DC tápfeszültséggel, vagy PoE interfésszel, de akár kábelezés nélkül is! Műemlékvédelmi épületek, szállodák vagy nehezen kábelezhető helyszíneken tökéletes választás a Workstar2040-BAT típusa. A terminálnak sem külső tápfeszültségre, sem vezetékre nincs szüksége, hosszú élettartamú beépített Li-Ion elemmel, LED kijelzővel, hangjelzővel, wireless adatkommunikációval rendelkezik. A felhasznált forradalmian új PicoPower technológia teszi lehetővé a teljesen vezeték nélküli, hosszú élettartalmú elemes kivitelt. Ez a tulajdonsága egy sor korábban nehézségeket okozó kérdést, mint pl. érintésvédelem áramütésveszély, kábelezés stb. megold. A BAT-GPRS típus beépített GSM-GPRS vezeték nélküli adatmodem segítségével távolról, (globális hatósugárral) bárhonnan lekérdezhető és programozható. Várható elem élettartam hónap a felhasználástól függően. A terminál a rögzített mozgási eseményeket nem felejtő memóriájában tárolja és az esemény naplót a feldolgozó számítógép (PC) a közszolgálati GSM hálózaton keresztül lekérdezheti. Rendszerfelépítési példák 1. Kétirányú mozgásfelügyelet az ajtóknál Az ajtók belépő oldalán egy-egy Workstar2040-BAT-GPRS beléptető terminál elektronika (MASTER) van felszerelve, tömített házban. A házban Li-Ion akkumulátor és GPRS modem is van. Az ajtótokban egy memóriás mágneszár van beépítve, amelyhez mágneses Létrehozás dátuma: :52 1. oldal, összesen: 5

2 ajtónyitás érzékelő is tartozik. A zár és szenzor a MASTER-hez van kapcsolva. Az ajtó túloldalán egy Workstar2020 (Slave) olvasó van felszerelve, amely szintén a Masterhez kapcsolódik. Így a rendszer nem igényel vezetékes kapcsolatot. 2. Több terminálból országos / globális álló hálózat Országos vagy akár globális beléptető rendszer hálózat hozható létre központi adatfeldolgozással. A hálózat korlátozás nélküli mennyiségű terminálból épülhet fel. A rendszer felépítését úgy terveztük, hogy a központi szerver számítógépnél kihelyezünk egy SMS szervert beépített GPRS modemmel. Ennek segítségével a szerver a rajta futó Worktime for Windows rendszerszoftver segítségével tartja a kapcsolatot a Workstar2040-BAT-GPRS terminálokba épített GSM-GPRS modemmel. Így minden beléptető terminált gazdaságos GPRS kapcsolattal el lehet érni, a jogosultságokat betölteni, frissíteni, és a gyűjtött adataikat tetszőleges gyakorisággal lekérdezni. A terminál a rögzített mozgási eseményeket nem felejtő memóriájában tárolja és az esemény naplót a feldolgozó szerver számítógép (PC) a közszolgálati GSM hálózaton keresztül lekérdezheti. A belépésre jogosult kártyák tartománya (a jogosultságtábla) központilag megadható, és wireless módon az olvasóterminálokba betölthető. Igény szerint telephelyekre, osztályokra bontva csoportosítva vagy egyesével megadható a jogosultság. Akár időre is korlátozható a jogosultság az opcionális ERM szoftvermodullal. pl. Kovács István a 8-as olvasónál 9.00-tól 15:00-ig léphet be. Ezen kívül fény/hangjelzéssel riasztunk. Bővebben lásd a Worktime for Windows szoftver leírását. Iránymegadás - amennyiben nem szükséges ajtót nyitni: A változat. Akár az ajtónyitásnál, a Be és Kilépésre használhatunk külön-külön eszközt. A BE irányra a Workstar2020, a Ki irányra a Workstar2040 lenne használva. Ez a megbízható, javasolt kiépítés. B változat: Rábízhatjuk a terminálra az irány automatikus eldöntését, akkor ő felváltva feltételezi a be és kilépéseket, és tárolja a mozgásadatokkal együtt az irányt is, de ha valaki elfelejt blokkolni, felborulhat a mozgáslistája. Választható üzemmódok: Offline: gazdaságosabb és gyorsabb megoldás (javasolt). A terminál az általa felügyelt belépési pontra vonatkozó jogosultsági táblát tárolja, és csak a jogváltozások pl. dolgozó kilépés, belépés, és adatlekérdezés esetén kell használni a GPRS kommunikációt, pl. naponta, vagy hetente egyszer. A válaszreakció 100milisecundum alatt érkezik. Online: minden egyes kártyafelmutatásnál lekérdezzük a központi jogosultságtáblát. A központi PC keresi ki és dönt, majd visszaküldi a választ. A válaszreakció sebessége kb. 1-2 mp. Létrehozás dátuma: :52 2. oldal, összesen: 5

3 A terminálok minden üzemmódban tárolják az adatokat, és GSM kommunikációs hiba esetén offline üzemmódban központi kapcsolat nélkül is teljes funkcionalitással működnek. Tulajdonságok: Munkaidő-nyilvántartó és/vagy beléptető terminál Exkluzív, akár műemlékvédelmi környezet Beépített RFID Proximity olvasó Olvasási távolság: kb. 6-10cm Mechanikai méret: 189 x 134 x 40 mm Műszaki adatok: Belső memória: 512kB FLASH nem felejtő memória, 64 KByte RAM memória Három színű visszajelző LED Választható interfészek: o RS485/RS422 (max. 128 terminál felfűzhető) o Ethernet IEE802 o GSM-GPRS adatmodem o ZigBee 2,4GHz Beltéri és opcionálisan IP 65 fokozatú kültéri tokozás Olvasható azonosító kulcsok: 125kHz EM RFID Proximity kártya / transzponder Eseményrögzítés, hálózat, akku, memória Szabotázsvédelem Ajtónyitás érzékelő Impulzuszáras ajtózárkezelés Formatervezett, exkluzív kivitelű tokozás Környezeti hőmérséklet: C 0 Relatív páratartalom: max. 80% Raktári típusok: WS2040-FN-GPRS-BAT o GPRS adatmodem o Túloldali olvasóként kapcsolható hozzá a WS2020-BAT-GPRS WS2040-FN-GSM-E-BAT o Beépített GSM modul WS2040-FN-GSM-E-DC o Beépített GSM modul o PoE DC 12-40V tápfeszültség WS2040-FN-BAT-ZIG o ZigBee 2,4 GHz adatkommunikáció WS2040-FN-E-DC-1Relay o DC 12-40V tápfeszültség WS2040-FN-4-DC-1Relay o DC 12-40V tápfeszültség o RS485 (RS485/RS422 (max. 128 terminál felfűzhető) Opciók: Létrehozás dátuma: :52 3. oldal, összesen: 5

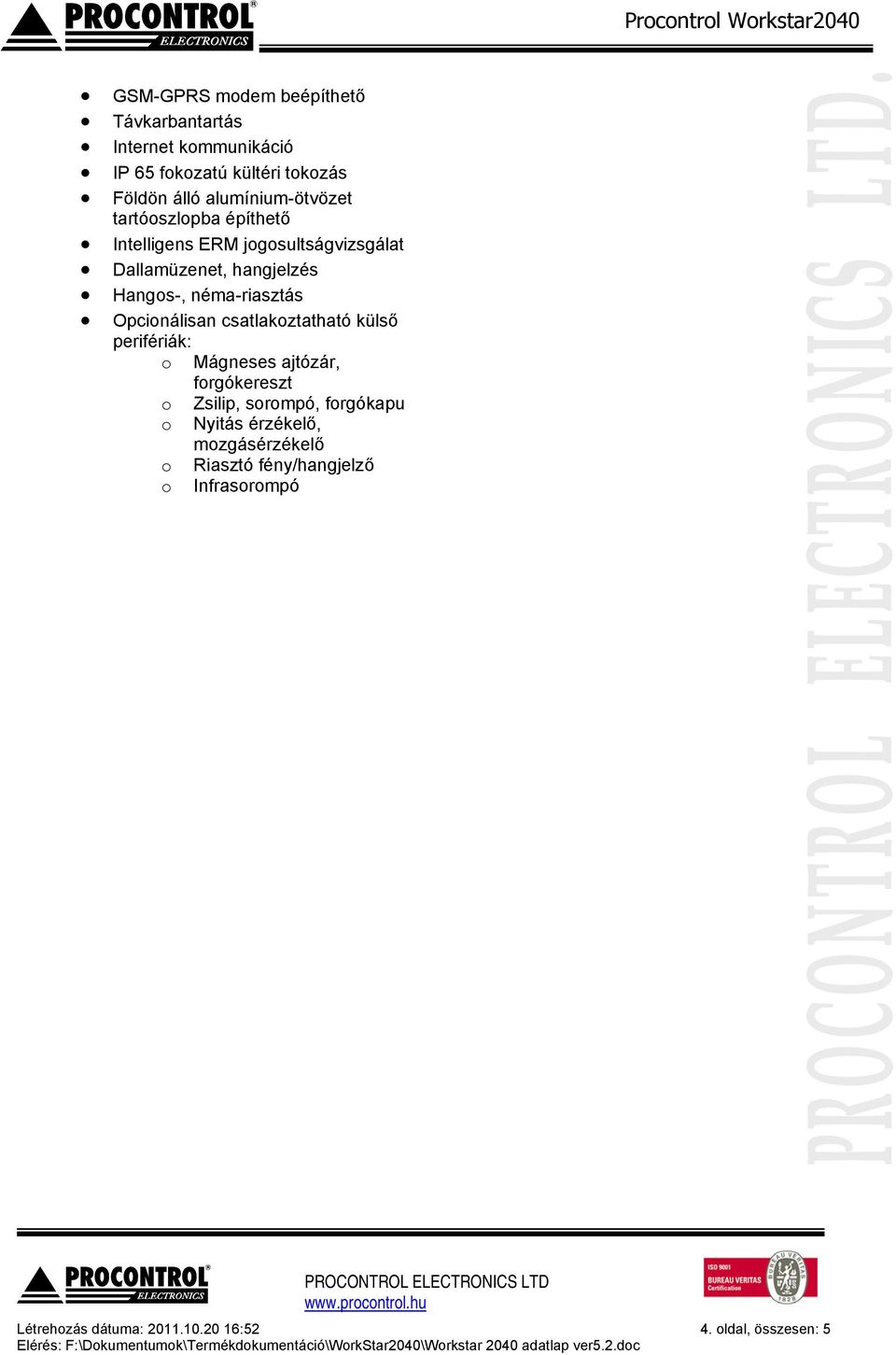

4 GSM-GPRS modem beépíthető Távkarbantartás Internet kommunikáció IP 65 fokozatú kültéri tokozás Földön álló alumínium-ötvözet tartóoszlopba építhető Intelligens ERM jogosultságvizsgálat Dallamüzenet, hangjelzés Hangos-, néma-riasztás Opcionálisan csatlakoztatható külső perifériák: o Mágneses ajtózár, forgókereszt o Zsilip, sorompó, forgókapu o Nyitás érzékelő, mozgásérzékelő o Riasztó fény/hangjelző o Infrasorompó Létrehozás dátuma: :52 4. oldal, összesen: 5

5 Fekvő vagy álló helyzetben Tartóoszlopba építhető Akár üveg felületre is ragasztható Kültéren vagy beltéren Létrehozás dátuma: :52 5. oldal, összesen: 5
