1 Elektronikus kereskedelem Dr. Kutor László Rádiófrekvenciás tárgyés személyazonosítás RFID/NFC EK-5/21/1

2 RFID rendszer elemei Vezérlő rendszer Olvasó Címke Jeladó,címke Tag válaszadó Transzponder EK-5/21/2

3 Alapfogalmak RFID ( RadioFrequency IDentification) Rádiófrekvenciás azonosítási technika NFC (Near Field Communication) Közeli (kis hatósugarú) kommunikációs technológia EPC (Electronic Product Code) Elektronikus termékkód EPC Global Egységes termékkód kibocsátó szervezet GS1 Magyarország Az EPC Global egyedüli képviselője Magyarországon EPC Global Network Az EPC kódok elektronikus hozzáférését biztosító hálózat, (Informatika adatbázisok) EK-5/21/3

termékkód EPC Global Egységes termékkód kibocsátó szervezet GS1 Magyarország Az EPC Global egyedüli képviselője

4 Az automatikus azonosítás szabványai EK-5/21/4

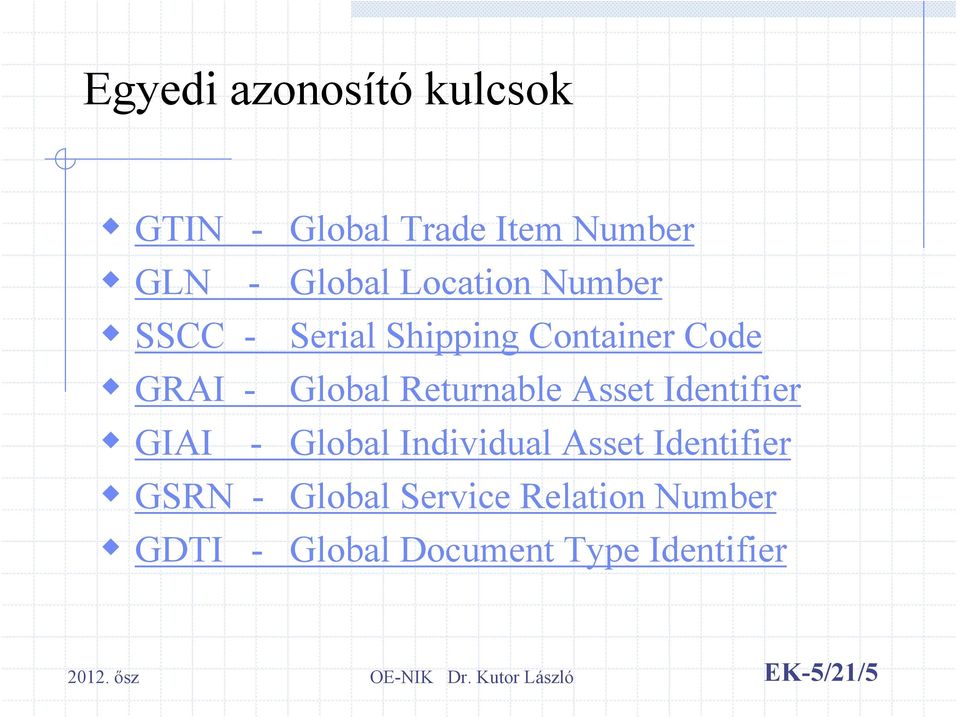

5 Egyedi azonosító kulcsok GTIN - Global Trade Item Number GLN - Global Location Number SSCC - Serial Shipping Container Code GRAI - Global Returnable Asset Identifier GIAI - Global Individual Asset Identifier GSRN - Global Service Relation Number GDTI - Global Document Type Identifier EK-5/21/5

Returnable Asset Identifier GIAI - Global Individual Asset Identifier

6 Az RFID rendszerekben használt frekvenciák az egyes földrészeken LF (Low Frequency) Alacsony frekvencia 125 KHz HF (High Frequency) Magas frekvencia MHz UH(Ultra High Frequenccy) Ultramagas frekvencia MHz Állami Nyomda Rt. alapján EK-5/21/6

7 Jeladó (címke) típusok Antenna HF UHF Chip EK-5/21/7

8 RFID jeladó kiszerelések EK-5/21/8 BMF NIK 7

9 EPC Global szabványok Címke osztályok: Class 0: csak olvasható Class 1: Olvasható/írható Class 2: Olvasható/írható + Biztonság Class 3: Olvasható/írható + Biztonság + Elemmel kiegészített, szenzoros Class 4: Aktív címke Class 5: Aktív címke, képes más Class 5 címkékkel kommunikálni Generációk: Gen 1: Megjelent 2003-ban Gen 2: Megjelent 2004-ben, (nagyobb teljesítmény + biztonság (ISO szabvány) Gen 3: még nincs róla terv Kombinációk!!!! EK-5/21/9

Aktív címke Class 5: Aktív címke, képes más Class 5 címkékkel kommunikálni Generációk: Gen 1: Megjelent 2003-ban

10 A GEN 2 szabvány (protokoll) lényege Teljes neve: EPCglobal UHF Class 1 Generation 2 Célja: az RFID levegő protokoll bábeli helyzetének egyszerűsítése,2004-ben a Hardware Action Group javaslatára ISO C szabvánnyá vált (2006-ban) Jellemzői: Min. 96 bit adattároló Kisebb, olcsóbb jeladó Különböző frekvenciákon is működik Nagyobb olvasási sebesség Több, akár 1600 jeladó egyidejű olvashatósága Egy 32 bites kill paranccsal az adattartalom törölhető Nem kompatibilis a korábbi Class 0 és Class 1 típusokkal EK-5/21/10

96 bit adattároló Kisebb, olcsóbb jeladó Különböző frekvenciákon is működik Nagyobb olvasási sebesség Több, akár 1600 jeladó

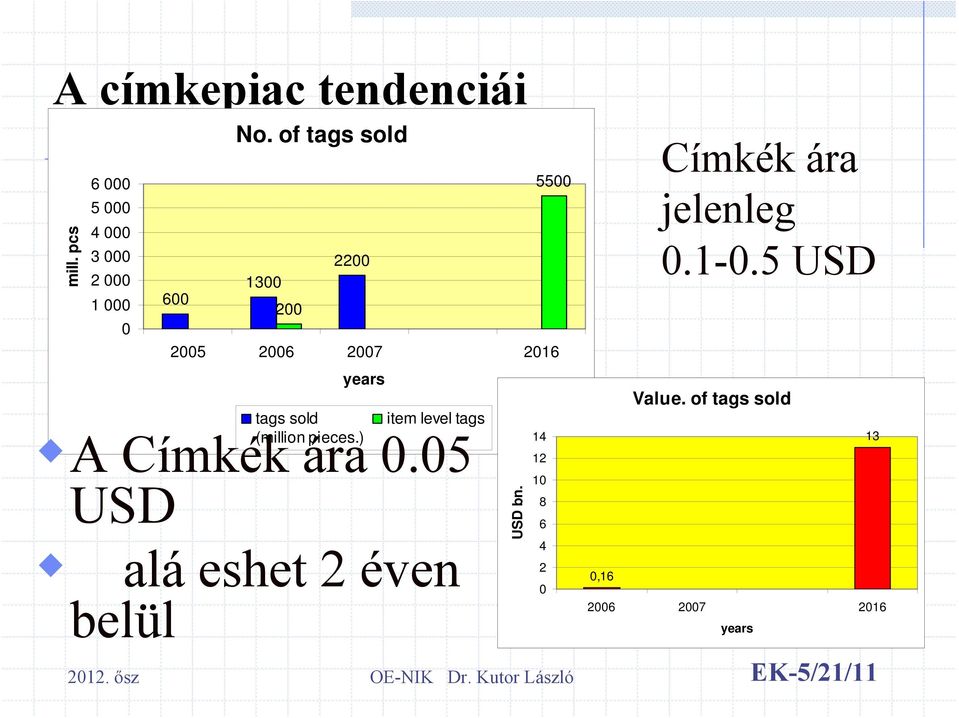

11 A címkepiac tendenciái mill. pcs No. of tags sold years tags sold (million pieces.) item level tags A Címkék ára 0.05 USD alá eshet 2 éven belül USD bn ,16 Címkék ára jelenleg USD Value. of tags sold years 13 EK-5/21/11

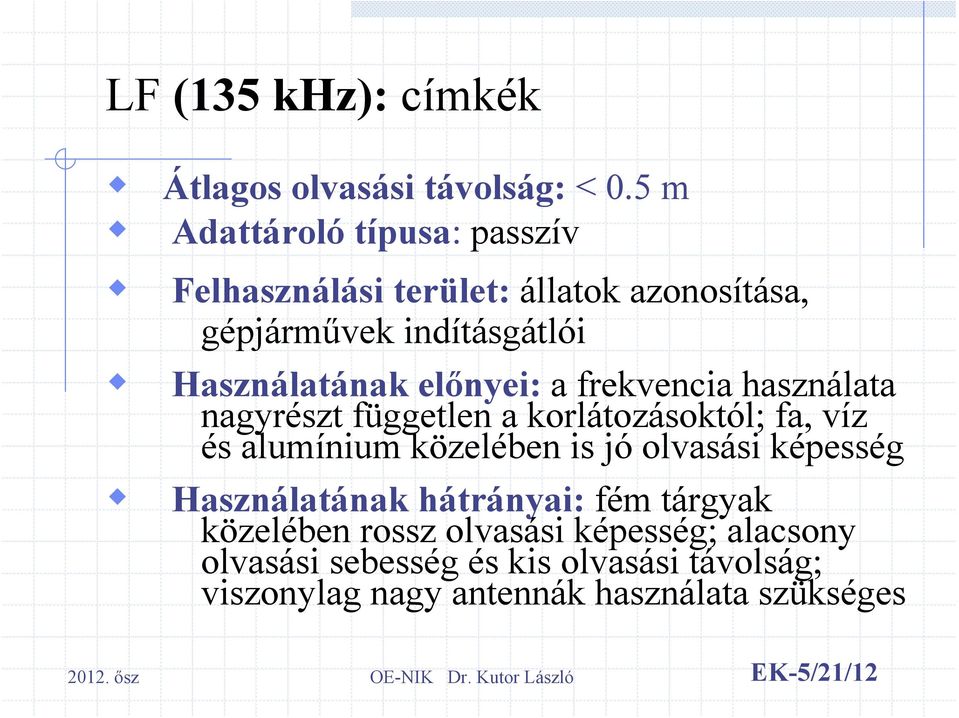

12 LF (135 khz): címkék Átlagos olvasási távolság: < 0.5 m Adattároló típusa: passzív Felhasználási terület: állatok azonosítása, gépjárművek indításgátlói Használatának előnyei: a frekvencia használata nagyrészt független a korlátozásoktól; fa, víz és alumínium közelében is jó olvasási képesség Használatának hátrányai: fém tárgyak közelében rossz olvasási képesség; alacsony olvasási sebesség és kis olvasási távolság; viszonylag nagy antennák használata szükséges EK-5/21/12

előnyei: a frekvencia használata nagyrészt független a korlátozásoktól; fa, víz és alumínium közelében is jó olvasási

13 HF (13,56 MHz): címkék Átlagos olvasási távolság: ~ 1 m Adattároló típusa: passzív Felhasználási terület: könyvtárakban, fizetés, termékazonosítás Alkalmazásának előnyei: az alacsonyabb frekvenciához képest kisebb/egyszerűbb kialakítás, alacsonyabb költség; jól alkalmazható kis mennyi-ségű adat kis távolságra történő továbbításához Alkalmazásának hátrányai: viszonylag kis távolságra alkalmazható; fém tárgyak közelében rossz olvasási képesség EK-5/21/13

kisebb/egyszerűbb kialakítás, alacsonyabb költség; jól alkalmazható kis mennyi-ségű adat kis távolságra történő

14 UHF ( MHz) címkék Tipikus olvasási távolság: ~ 4-5 m Adattároló típusa: aktív vagy passzív Felhasználási terület: rakodólapos egységrakományok, dobozok azonosítása az ellátási láncban Alkalmazásának előnyei: fém tárgyak közelében is jó olvasási képesség; nagyobb mennyiségű adattovábbítására alkalmas; beállítható olvasási zóna; kisebb fizikai felépítés (adathordozó, antenna), mint az alacsonyabb frekvenciákon Alkalmazásának hátrányai: víz/szövetanyagok közelében rossz olvasási képesség; szigorú előírások a frekvencia használatával kapcsolatban (EU/Japán) EK-5/21/14

mennyiségű adattovábbítására alkalmas; beállítható olvasási zóna; kisebb fizikai felépítés (adathordozó, antenna), mint az alacsonyabb

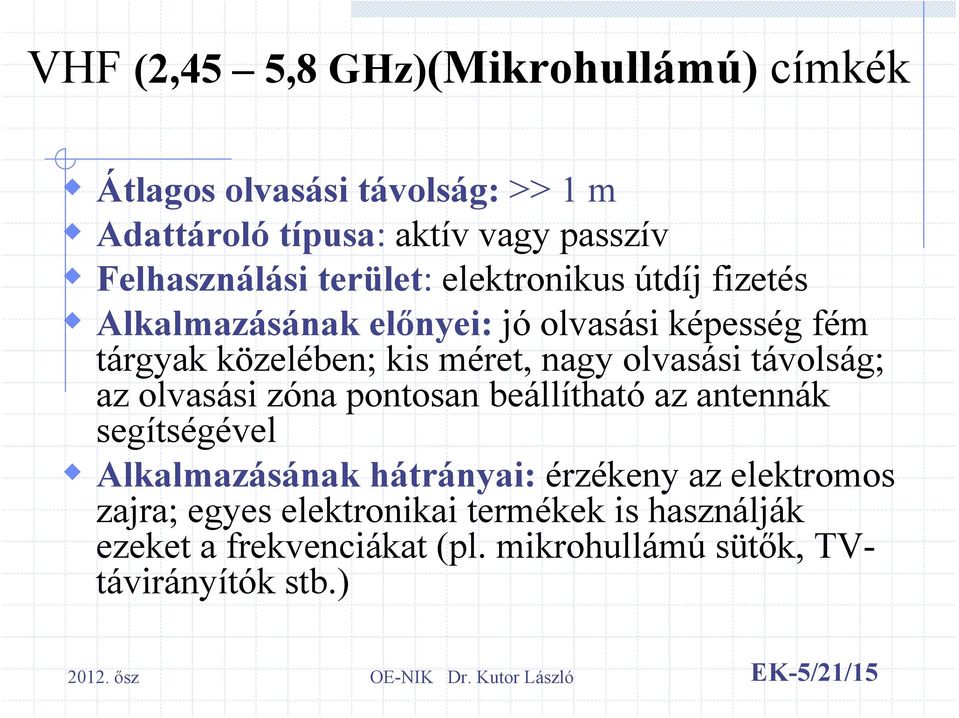

15 VHF (2,45 5,8 GHz)(Mikrohullámú) címkék Átlagos olvasási távolság: >> 1 m Adattároló típusa: aktív vagy passzív Felhasználási terület: elektronikus útdíj fizetés Alkalmazásának előnyei: jó olvasási képesség fém tárgyak közelében; kis méret, nagy olvasási távolság; az olvasási zóna pontosan beállítható az antennák segítségével Alkalmazásának hátrányai: érzékeny az elektromos zajra; egyes elektronikai termékek is használják ezeket a frekvenciákat (pl. mikrohullámú sütők, TVtávirányítók stb.) EK-5/21/15

olvasási távolság; az olvasási zóna pontosan beállítható az antennák segítségével Alkalmazásának hátrányai: érzékeny az

16 Az NFC technológia jellemzői Kifejlesztői: Philips és Sony Működési frekvenciája: 13,56 MHz Az ISO szabványon alapszik, visszafelé kompatibilis az IS szabvánnyal Tipikus működési távolság: 10 cm Adatátviteli sebesség: elérheti a 424 kbit/sec-ot (1 Mbit) Könnyű kezelhetőség EK-5/21/16

kompatibilis az IS0 14443 szabvánnyal Tipikus működési távolság: 10 cm

17 Az NFC-képes mobiltelefonok %-a EK-5/21/17

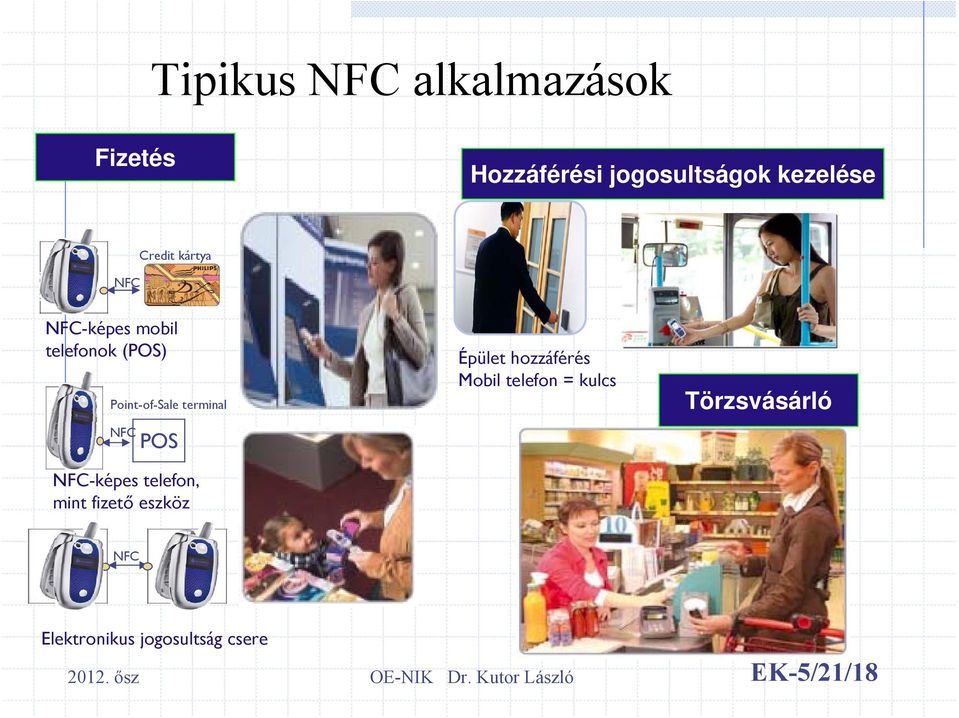

18 Tipikus NFC alkalmazások Fizetés Hozzáférési jogosultságok kezelése NFC Credit kártya NFC-képes mobil telefonok (POS) Point-of-Sale terminal NFC POS Épület hozzáférés Mobil telefon = kulcs Törzsvásárló NFC-képes telefon, mint fizető eszköz NFC Elektronikus jogosultság csere EK-5/21/18

NFC POS Épület hozzáférés Mobil telefon = kulcs Törzsvásárló NFC-képes

19 RFID/NFC jelenlegi helyzete + kihívások Technológia: Részlegesen szabványosított Gazdaság: Nagy elvárások, a teljes potenciál nem teljesen feltárt Alkalmazások: Zárt cégfüggő alkalmazások Infrastruktúra: Korlátozott hozzáférés Üzleti modell: Nincs részletesen kidolgozott üzleti modell EK-5/21/19

feltárt Alkalmazások: Zárt cégfüggő alkalmazások Infrastruktúra:
