1 VÁV UNION VILLAMOS FELÜGYELETI RENDSZER

2 A cégünk által kifejlesztett villamos felügyeleti és energiamenedzsment rendszer hatékony eszköze az ipari és kommunális létesítmények villamos berendezéseit üzemeltetőknek. Elősegíti az energiaköltségek optimalizálását, az energiaszolgáltatás minőségének és megbízhatóságának növelését. A rendszer teljes körű áttekintést nyújt a villamos hálózatokról, azok csomóponti berendezéseiről, de információt szolgáltat az összes releváns hálózati paraméterről is. Távfelügyelet kiépítésével a berendezések üzemeltetéséhez, hálózati zavarok elemzéséhez, de szükség esetén a hibaelhárításhoz is hathatós segítséget tudunk nyújtani. A villamos felügyeleti rendszer: - egymással adatátviteli kapcsolatban levő programozható logikai vezérlőkből (PLC), - multifunkcionális műszerekből, - digitális védelmekből, - egy Windows alatt működő felügyeleti programból és - a készülékek közötti adatátviteli hálózatból és illesztőkből áll. A felügyeleti rendszer általános felépítése Természetesen a fenti rendszer minden eleme opcionális, a mindenkori kialakítás függ az adott feladattól és a megrendelő igényeitől. A felügyeleti rendszer elsősorban villamos hálózatokra lett kialakítva, de egyéb rendszerek monitorozására is alkalmas. Az adatátviteli hálózat kialakítása a mindenkori topológia, a beépített készülékek és a külső zavaró tényezők függvénye.

A rendszer teljes körű áttekintést nyújt a villamos hálózatokról, azok csomóponti berendezéseiről, de információt szolgáltat az összes releváns hálózati paraméterről is.

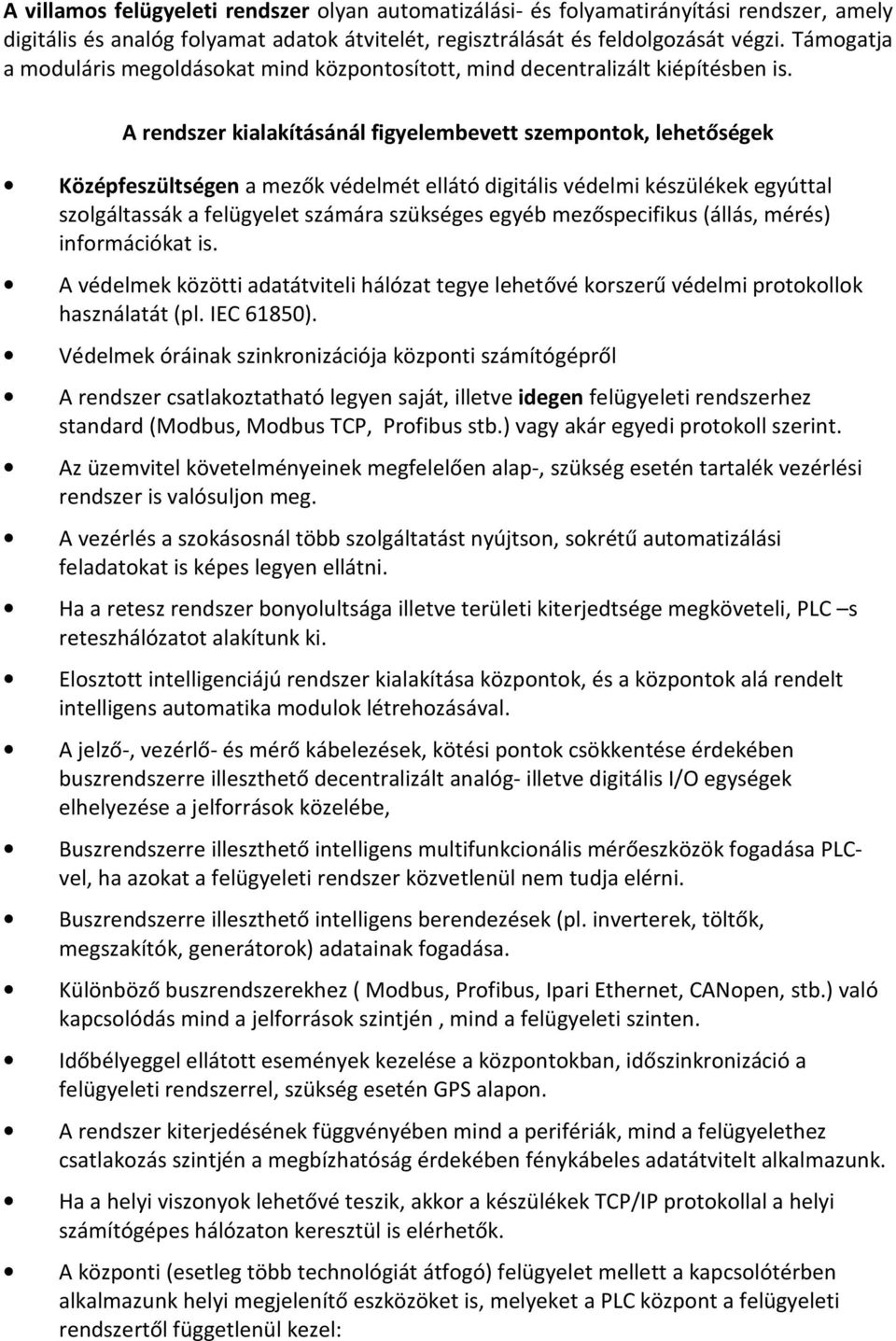

3 A villamos felügyeleti rendszer olyan automatizálási- és folyamatirányítási rendszer, amely digitális és analóg folyamat adatok átvitelét, regisztrálását és feldolgozását végzi. Támogatja a moduláris megoldásokat mind központosított, mind decentralizált kiépítésben is. A rendszer kialakításánál figyelembevett szempontok, lehetőségek Középfeszültségen a mezők védelmét ellátó digitális védelmi készülékek egyúttal szolgáltassák a felügyelet számára szükséges egyéb mezőspecifikus (állás, mérés) információkat is. A védelmek közötti adatátviteli hálózat tegye lehetővé korszerű védelmi protokollok használatát (pl. IEC 61850). Védelmek óráinak szinkronizációja központi számítógépről A rendszer csatlakoztatható legyen saját, illetve idegen felügyeleti rendszerhez standard (Modbus, Modbus TCP, Profibus stb.) vagy akár egyedi protokoll szerint. Az üzemvitel követelményeinek megfelelően alap-, szükség esetén tartalék vezérlési rendszer is valósuljon meg. A vezérlés a szokásosnál több szolgáltatást nyújtson, sokrétű automatizálási feladatokat is képes legyen ellátni. Ha a retesz rendszer bonyolultsága illetve területi kiterjedtsége megköveteli, PLC s reteszhálózatot alakítunk ki. Elosztott intelligenciájú rendszer kialakítása központok, és a központok alá rendelt intelligens automatika modulok létrehozásával. A jelző-, vezérlő- és mérő kábelezések, kötési pontok csökkentése érdekében buszrendszerre illeszthető decentralizált analóg- illetve digitális I/O egységek elhelyezése a jelforrások közelébe, Buszrendszerre illeszthető intelligens multifunkcionális mérőeszközök fogadása PLCvel, ha azokat a felügyeleti rendszer közvetlenül nem tudja elérni. Buszrendszerre illeszthető intelligens berendezések (pl. inverterek, töltők, megszakítók, generátorok) adatainak fogadása. Különböző buszrendszerekhez ( Modbus, Profibus, Ipari Ethernet, CANopen, stb.) való kapcsolódás mind a jelforrások szintjén, mind a felügyeleti szinten. Időbélyeggel ellátott események kezelése a központokban, időszinkronizáció a felügyeleti rendszerrel, szükség esetén GPS alapon. A rendszer kiterjedésének függvényében mind a perifériák, mind a felügyelethez csatlakozás szintjén a megbízhatóság érdekében fénykábeles adatátvitelt alkalmazunk. Ha a helyi viszonyok lehetővé teszik, akkor a készülékek TCP/IP protokollal a helyi számítógépes hálózaton keresztül is elérhetők. A központi (esetleg több technológiát átfogó) felügyelet mellett a kapcsolótérben alkalmazunk helyi megjelenítő eszközöket is, melyeket a PLC központ a felügyeleti rendszertől függetlenül kezel:

A rendszer kialakításánál figyelembevett szempontok, lehetőségek Középfeszültségen a mezők védelmét ellátó digitális védelmi készülékek egyúttal szolgáltassák a felügyelet számára szükséges egyéb

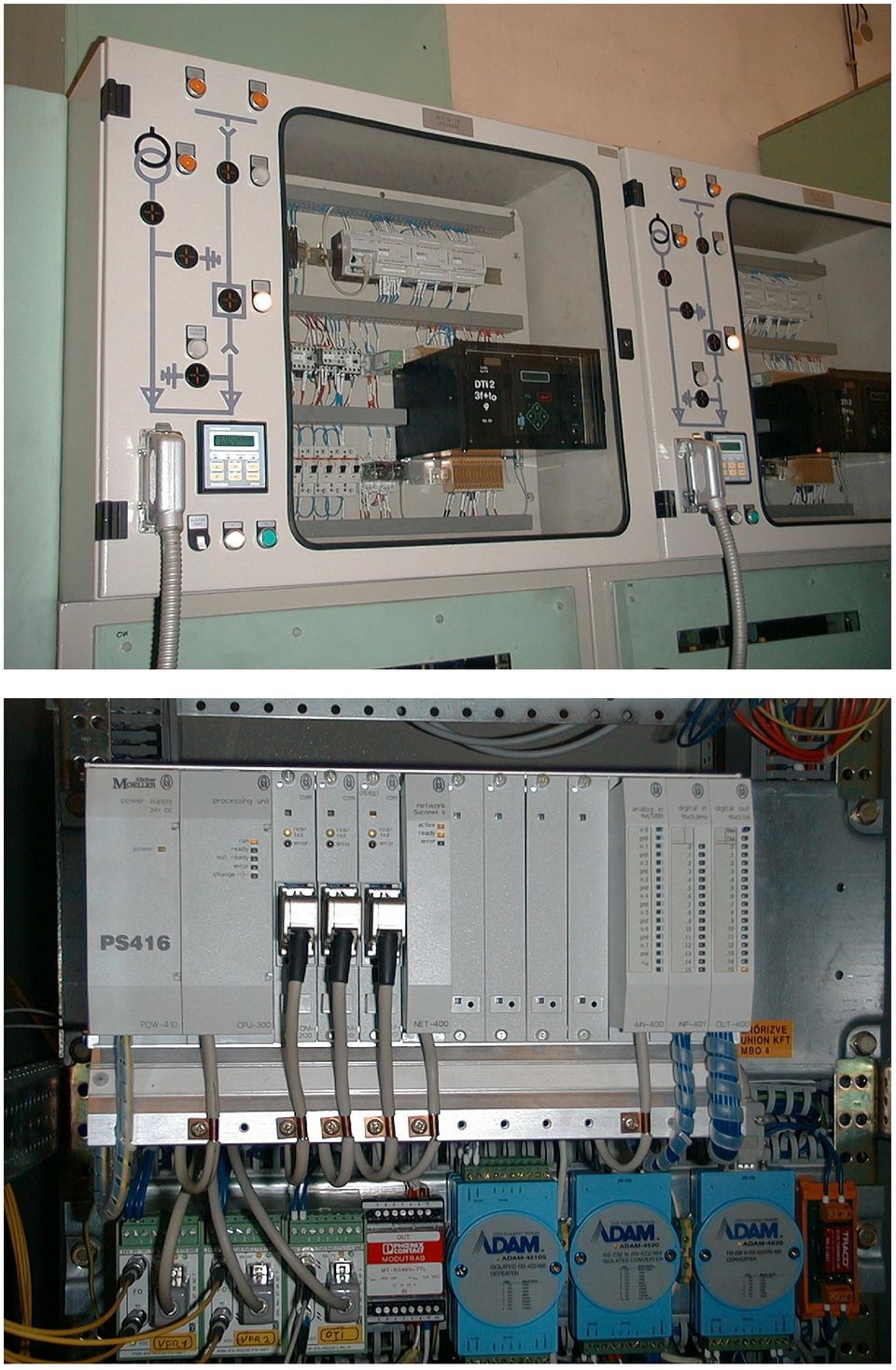

4 - csak eseménynapló vagy szöveges üzenet megjelenítésére alfanumerikus folyadékkristályos kijelzőt, vagy - nagyobb kiterjedésű vagy nehezen áttekinthető hálózatkép esetén a helyi sémakép megjelenítésére, vezérlésre és hibanaplózásra érintő képernyőt (Touch Panel). A programozás nyelvi eszközei az IEC szerinti vezérlő- és szabályzófunkciók. Egy több alállomásos felügyeleti rendszer (EMA Power, Dunaújváros) Rendszereinkben többnyire Moeller (PS4-es és Xcontrol), Wago és Beckhoff PLC-ket, Beckhoff ipari PC-t és érintő képernyőt, a Protecta ill. az ABB cégek védelmeit, továbbá a Phoenix Contact által gyártott kommunikációs- és média konvertereket használunk.

A programozás nyelvi eszközei az IEC 61131-3 szerinti vezérlő- és szabályzófunkciók.

6 SMART WINDOWS megjelenítő program Sémakép (Michelin Hungária, Nyíregyháza) A SMART WINDOWS egy általános célú, magyarul beszélő folyamat megjelenítő program, számos beépített funkcióval. Főbb jellemzői: - 5 szintű, szabadon konfigurálható, jelszavas hozzáférés korlátozás - max analóg és digitális jel kezelése - elosztott, hálózatos működés (több felhasználói terminál lehetséges) - valós idejű, hosszú- és historikus trendek (görbe vagy oszlopdiagram) ill. naplók - eseménynaplózás - eseménynaplóban számos feltétel szerinti szűrt keresés - egyedileg konfigurálható SMS küldési lehetőség kritikus események bekövetkeztekor - több mint 20 könyvtári számolási algoritmus - felhasználó által megadható számolási képletek - felhasználó által megadható adatstruktúrák - PID szabályzó algoritmus - egyéni hangjelzések - rugalmas időzítési lehetőség - naplók, folyamatábrák, események automatikus vagy időzített nyomtatása - tevékenység indítása analóg vagy digitális jelváltozás hatására - futás közbeni (on-line) folyamatábra szerkesztés (beépített grafikus szerkesztő program) - on-line adatbázis módosítás - dbase adatbázis támogatás - eseménynaplók, mérésnaplók archiválása CSV file-ként - dinamikus adatcsere támogatás (Dynamic Data Exchange, DDE); - OPC kliens és szerver csatlakozás - maximumőr funkció, a kívánt menetrend ¼ órás felbontással egy hónapra előre megadható. - egyedi feladatok megoldására felhasználói DLL modulokkal bővíthető

10000 analóg és 50000 digitális jel kezelése - elosztott, hálózatos működés (több felhasználói terminál lehetséges) - valós idejű, hosszú- és historikus trendek (görbe vagy oszlopdiagram) ill.

7 - - a felügyelt rendszer készülékeivel MODBUS, MODBUS Plus, Siemens RK512, VÁV, IEC vagy IEC es protokollal kommunikál, de lehetőség van egyedi protokollok beillesztésére is. A rendszer lehetőséget biztosít GSM vagy internet alapú kapcsolatra is. MOL Rt. TIFO Villamos üzemirányítás projektoros megjelenítője Eseménysorrend napló

8 Trendek, mérés naplók Analóg jel konfiguráló lapja Online grafikus szerkesztő

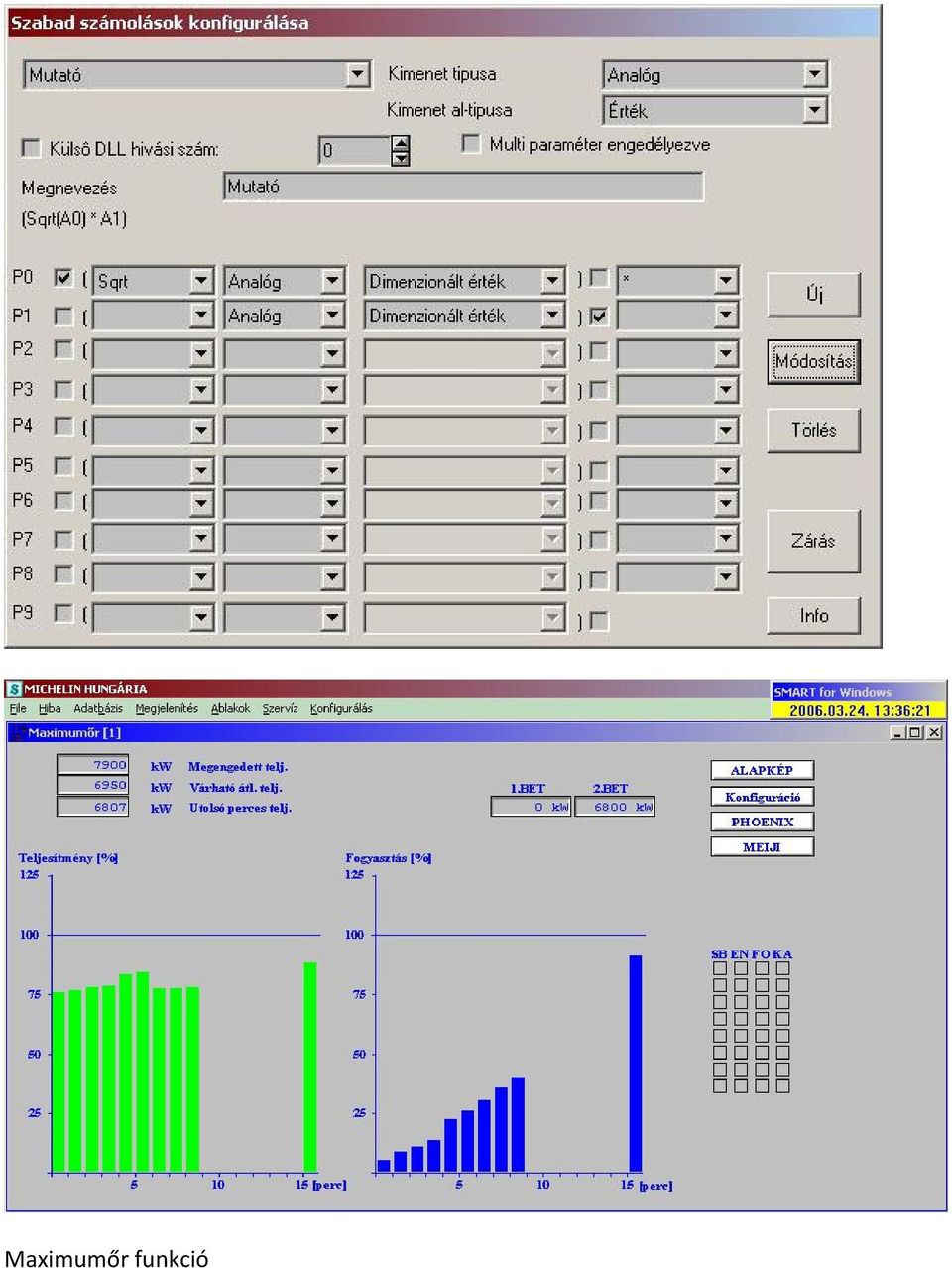

9 Maximumőr funkció

10 Maximumőr menetrend

11 Villamos berendezések távfelügyelete Az üzembe helyezett berendezések optimális működtetésének vizsgálatánál óhatatlanul felmerül a javítás- - karbantartás kérdése. Emellett Megrendelőink gyakran igényelnek segítséget hálózati zavarok, pl. védelmi működések, sok esetben teljes eseménysorok kiértékeléséhez. A különböző telephelyeken üzemelő berendezések javítását-karbantartását hatékonyan támogatja a cégünk által kifejlesztett és telepített távfelügyeleti rendszer. Valamely hiba vagy üzemzavar fellépésekor Üzemeltető értesíti cégünket az esemény bekövetkezéséről. A gyors elhárításhoz szükséges információk begyűjtéséhez nagy segítséget nyújt az adott esetben rendelkezésre álló távfelügyeleti rendszer, amely cégünk felől enged betekintést az üzemelő berendezés mérési és jelzési rendszerébe. Távfelügyeleti rendszerünk infrastrukturális alapját a mobil kommunikációs hálózatok (GSM) és/vagy az internet hálózat képezi. A különböző rendszerek különböző mértékű betekintést nyújtanak. A GSM eszközökkel ellátott berendezések esemény alapú értesítésre képesek, míg az internet hálózaton keresztül elérhető berendezések jelzései akár "on-line" módon is vizsgálhatók. Utóbbi esetben természetesen szükséges biztonsági eljárásokat (pl. tűzfal) alkalmazni, melynek körülményeit és a megvalósítás részleteit Megrendelőnkkel pontrólpontra egyeztetjük. A berendezés maximális üzemkészségének biztosítása érdekében cégünk immár több korábbi Megrendelőnkkel kötött javítási-karbantartási szerződést, biztosítva ezzel a lehető leggyorsabb hibaelhárítást. Példa távfelügyeleti rendszerre A távoli berendezés internet hálózaton való elérése két módon valósítható meg, attól függően, hogy a berendezés rendelkezik-e helyi felügyeleti rendszerrel. Amennyiben nincs ilyen telepítve, akkor a PLC rendszer mellé egy ethernet/rs-232 konverter telepítése szükséges, amely a PLC rendszer internet hálózatra történő illesztését végzi. Helyi felügyeleti rendszerrel telepített berendezések esetén gondoskodni kell a felügyeleti számítógép internet hálózatra való csatlakoztatásáról. Üzemeltetőink számára minden esetben javasoljuk az internet felé a megfelelően konfigurált tűzfal alkalmazását, amely biztosítja az idegenkezű hozzáférések elleni védelmet. Cégünk telephelyén tűzfallal ellátott szélessávú internet hozzáféréssel rendelkezünk, amely konfigurálva van a távoli berendezést üzemeltető telephely helyi hálózatának elérésére. A SMART WINDOWS program nyújtotta hálózaton keresztüli adatcsere lehetőségét használjuk a távoli felügyeleti számítógéppel való adatszinkronizálásra. Felügyeleti számítógép nélküli berendezések esetében a PLC rendszer mellé telepített konverter, mint szabványos soros kommunikációs interfész látszik a cégünk helyi felügyeleti számítógépén, amelyen a felügyeleti programunk adott protokollal kommunikál.

A különböző telephelyeken üzemelő berendezések javítását-karbantartását hatékonyan támogatja a cégünk által kifejlesztett és telepített távfelügyeleti rendszer.
