1 Útmutató R&MinteliPhy-hoz Hálózati biztonság, költségtakarékosság és a karbantartási idő csökkentése. Ezek a modern, nagy teljesítményű hálózatok felé támasztott legfontosabb követelmények. Az R&MinteliPhy rendszer fejlett hardver és szoftver megoldásokkal támogatja ezen hálózatok üzemeltetőit. Az R&MinteliPhy minden alkatrésze illeszkedik az R&M standard termékeihez és így egy későbbi időpontban utólag is fel lehet őket szerelni. Version: March 2014 English

2 Rendszer áttekintés Rendszer áttekintés Az R&MinteliPhy-t utólagosan is fel lehet szerelni az R&M HD platformjára. Az egyszerű kezelhetőség, áttekinthetőség és a komponensek megbízhatósága olyan alapértékek számunkra, melyek úgy ezt a rendszert, mint minden egyéb R&M rendszert jellemeznek. Az R&MinteliPhy rendszert a következő tulajdonságokkal rendelkezik. Nagyobb biztonság - Teljes ellenőrzés az összes porton - Valós idejű monitorozás - Automatikus riasztások - Kevesebb patchelési hiba - Minden változtatás naplózása Nagyobb hatékonyság - A hálózati dokumentáció automatikus létrehozása - Standardizált folyamatok - Központi adatbázis - Automatikus routing - A változtatások egyszerű tervezése - LED-es útmutatás a patch paneleken Nagyobb jövedelmezőség - Nagyobb rendelkezésre állás - Jobb kapacitás kihasználtság - Hatékony outsourcing - Csökkenő működési költségek - Rövid megtérülési idő - Egyszerű utólagos instalálás R&MinteliPhy Manage szoftver - Felhasználó-barát, kis képzési igény - Átfogó funkciók - Teljes R&M termék könyvtár - Minden konfigurációs eszköz integrált - Felhő-alapú változat (SaaS) is - Szabványos interfészek a harmadik féltől származó rendszerekbe integrálásához R&MinteliPhy Monitor Hardver - R&M HD patch panelekre utólagosan szerelhető - A kábelezési rendszer garanciája megmarad - Moduláris patch panelek, csatlakozó típus érzékelése - Galvanikus elválasztás - Egyszintű analizátor kiépítés, egy analizátor 2000 portónként - Egyszerű, helyszínen szerelhető busz kábelezés - Busz kábeles csatlakozás akár több hálózati szekrényen keresztül

3 Rendszer komponensek Rendszer komponensek RFID címkék A patchkábel csatlakozójának RFID címkéje tartalmaz minden szükséges információt a kábel és a csatlakozó biztos azonosításához. Az utólag felszerelhető műanyag klipsz az összes R&M réz és száloptikai csatlakozóra illeszkedik Érzékelő sávok Az érzékelő sáv fizikai kontaktus nélkül érzékeli az RFID címkét. Utólag felszerelhető az összes R&MMinteliPhy kompatibilis patchpanelre. A sáv észleli a csatlakozókat és a csatlakozásokat. LED-ek jelzik a portok állapotát, és segítik a patchelést végző technikus munkáját Analyzer Az Analizátor buszkábellel csatlakozik az érzékelő sávokhoz. Kiolvassa az érzékelő sávokból az információt és ellátja a szervert a legfrissebb csatlakozási adatokkal. Elhelyezése lehetséges a 19 -es szekrény 1 unitjában vagy helytakarékosan a rackoszlopok mellett a kalap síneken. Egy Analyzer képes több szekrényt és akár max portot is kiszolgálni. Ha több analizátor van egy hálózatban, akkor egy koncentrátort kell alkalmaznunk, amely összegyűjti az analizátorok információit, és kommunikál a szerverrel. R&MinteliPhy Manager Server A rendszer középpontjában, az R&MinteliPhy Manager Server valós időben vezérli és felügyeli a teljes infrastruktúrát. Továbbá, adminisztrációs és automatizálási eszközök hiánytalan készletét kínálja. A harmadik fél rendszereit könnyen lehet integrálni standardizált interfészek alkalmazásával. A szerver nem függ az operációs rendszertől és felhő-alapú szolgáltatásként (Software as a Service) is elérhető. R&MinteliPhy Manager Client Mindössze egy böngészőre vagy egy okostelefonra van szüksége az R&MinteliPhy rendszer működtetéséhez. A grafikus felhasználói felület intuitív működtetést és hozzáférést biztosít az összes funkcióhoz, az automatikus útvonalválasztástól a módosítások ütemezéséig. Több felhasználó is dolgozhat a rendszerrel egy időben.

4 Rendszer komponensek Rendszer struktúra

5 Rendszer komponensek Rendszer struktúra Az R&MinteliPhy minden HD platformra utólagosan bármikor felszerelhető. A rendszer komponensek egyszerű kezelhetősége és megbízhatósága alapvető követelmény számunkra. AZ R&MinteliPhy rendszer az alábbi jellemzőkkel bír: Költség optimalizálás Sztenderd 19 platformok Sztenderd patch cord-ok Egyetlen megoldás az összes adatátvitelli módhoz Infrastruktúra optimalizálás MAC folyamatok felügyelete Nem használt portok azonosírtása Egy oldalon csatlakoztatott patch cord-ok azonosítása Teljes megoldás egyetlen forrásbólk Nincsenek kompatibilitási problemák Egyetlen kontakt személy Egyenletesen magas színtü hardwer, szoftver és ügyfél szolgálat Megnövelt biztonság Riasztás a hálózati kapcsolatok illetéktelen módosítása esetén A hálózat vizuális megjelenítése Az adat csatornák vizuális megjelenítése A hálózat valósidejű, automatikus admisztrációja Egyszerű utólagos telepítés

6 R&MinteliPhy Monitor RFID KLIPSZEK SZTENDERD LINKEKHEZ Jellemzők Kompatibilis a sztenderd R&M csatlakozókkal: RJ45, LC duplex, SC, E2000, MPO Utólagosan felszerelhető Szerszám nélküli szerelés A patch cord-ok egyértelmű azonosítása Érzékelő sávok Jellemzők Kompatibilis az R&M 19 HD platformokkal Utolagosan felszerelhető Szerszám nélkül szerelhető

7 R&MinteliPhy Monitor BUSZ KÁBELEZÉS Jellemzők Utólagosan felszerelhető

8 R&MinteliPhy Manage IN-HOUSE SZOFTVER LICENSZEK Jellemzők Az adathálózat adminisztrációja Az MAC karbantartások tervezése és irányítása Hibák felfedése a hálózatban A hálózati kapcsolatok illetéktelen módosításának detektálása R&MinteliPhy Manage In-House, 20 cabinets R R&MinteliPhy Manage In-House, 500 monitored ports R R&MinteliPhy Manage In-House, 10 cabinets, expansion R R&MinteliPhy Manage In-House, feature upgrade per cabinet R R&MinteliPhy Manage In-House, unlimited edition R R&MinteliPhy Manage In-House, unlimited edition, one additional user R R&MinteliPhy Manage In-House, unlimited edition, feature upgrade R380053

9 R&MinteliPhy Manage SZOFTVER SZOLGÁLTATÁSKÉNT (SAAS) SZOFTVER LICENSZEK Jellemzők: Az adathálózat adminisztrációja Az MAC karbantartások tervezése és irányítása Hibák felfedése a hálózatban A hálózati kapcsolatok illetéktelen módosításának detektálása Felhő alapú R&MinteliPhy Manage SaaS, 20 cabinets, annual fee R R&MinteliPhy Manage SaaS, 500 monitored ports, annual fee R&MinteliPhy Manage SaaS, 10 cabinets, expansion, annual fee R&MinteliPhy Manage SaaS, feature upgrade per cabinet, annual fee R&MinteliPhy Manage SaaS, unlimited, annual fee R&MinteliPhy Manage SaaS, unlimited edition, one additional user, annual fee R&MinteliPhy Manage SaaS, unlimited edition, feature upgrade, annual fee R R R R R R380044

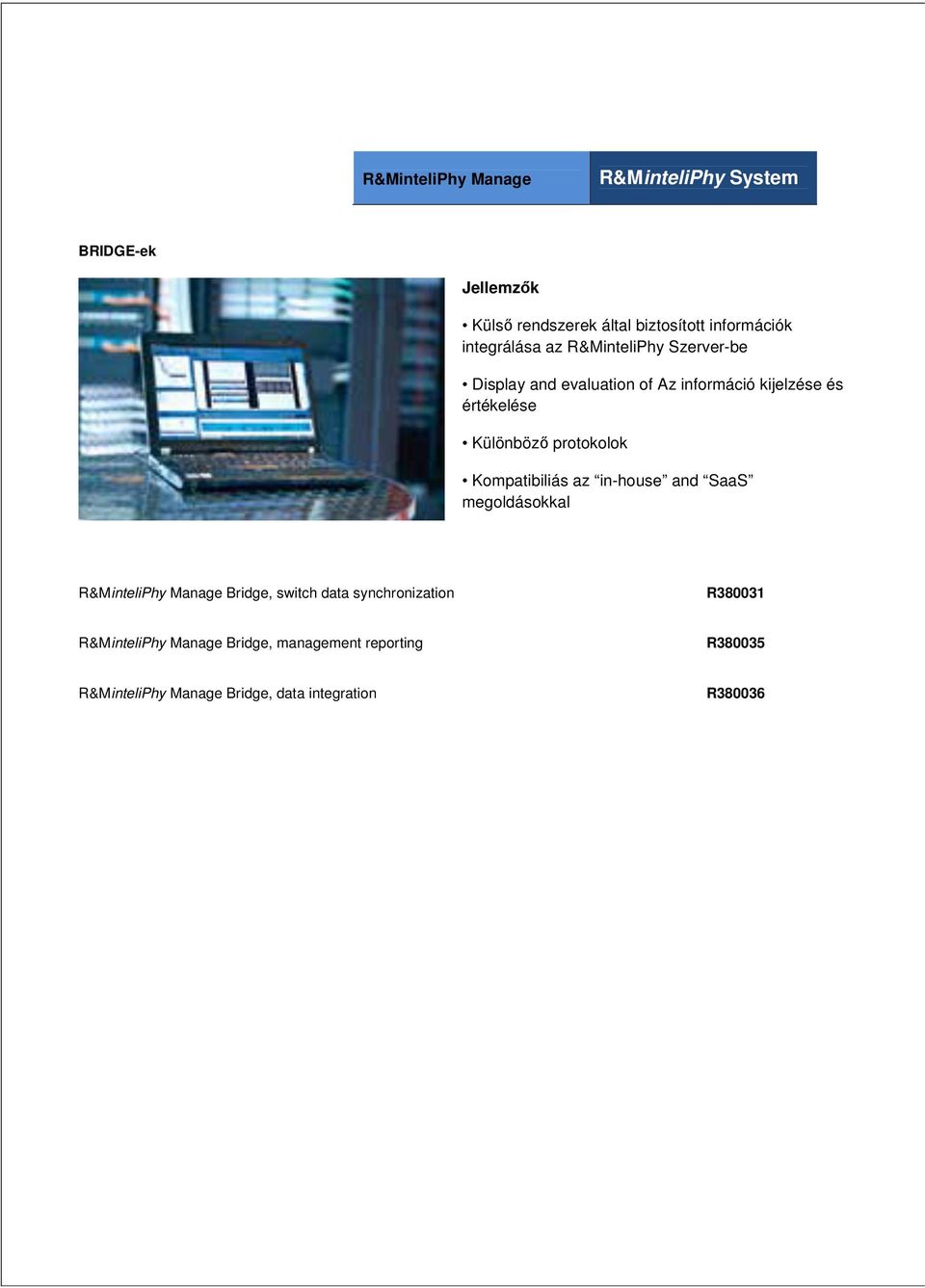

10 R&MinteliPhy Manage BRIDGE-ek Jellemzők Külső rendszerek által biztosított információk integrálása az R&MinteliPhy Szerver-be Display and evaluation of Az információ kijelzése és értékelése Különböző protokolok Kompatibiliás az in-house and SaaS megoldásokkal R&MinteliPhy Manage Bridge, switch data synchronization R R&MinteliPhy Manage Bridge, management reporting R R&MinteliPhy Manage Bridge, data integration R380036

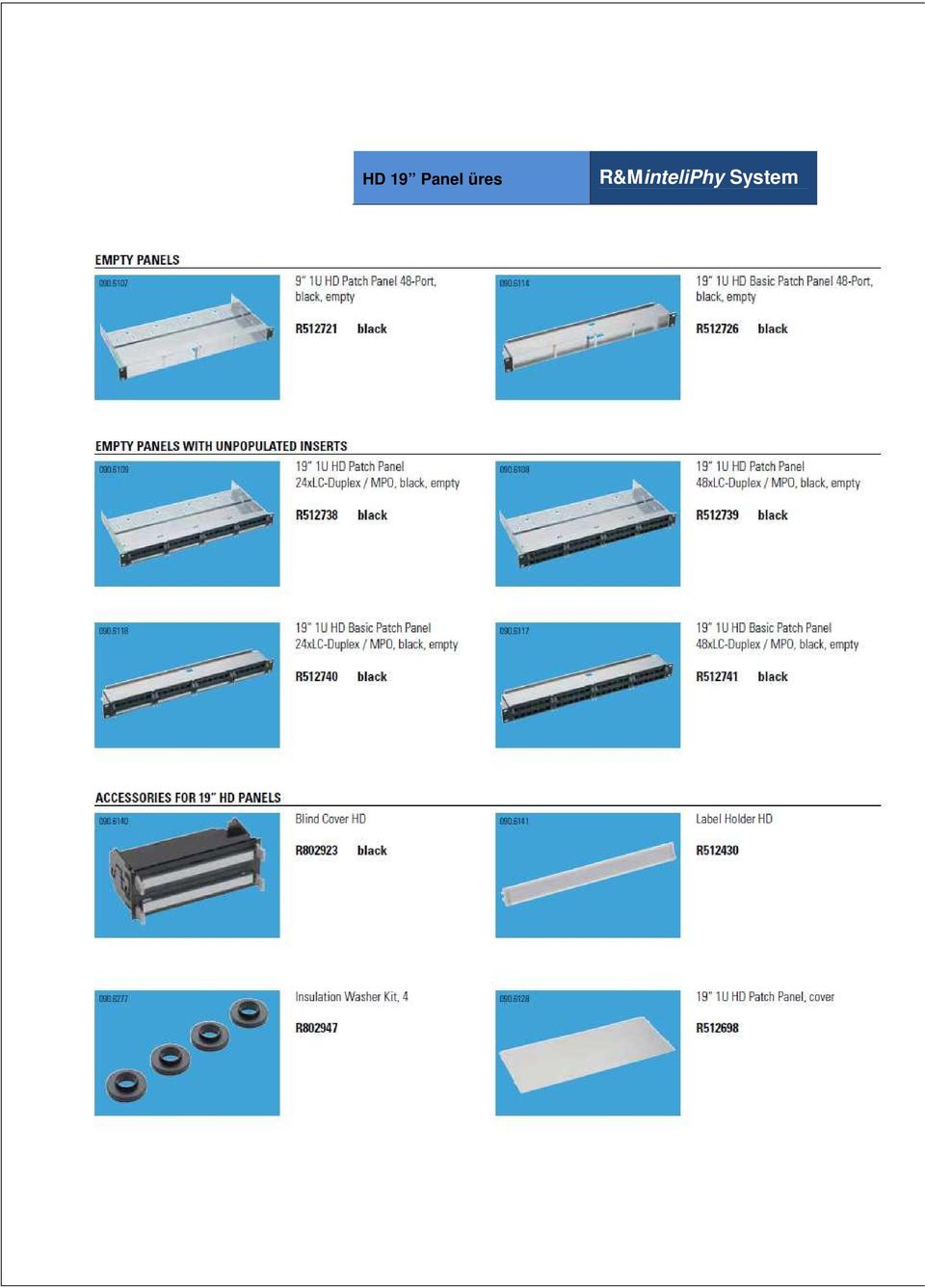

11 HD 19 Panel üres

12 HD Module Holder üres

13 Kompatibilis

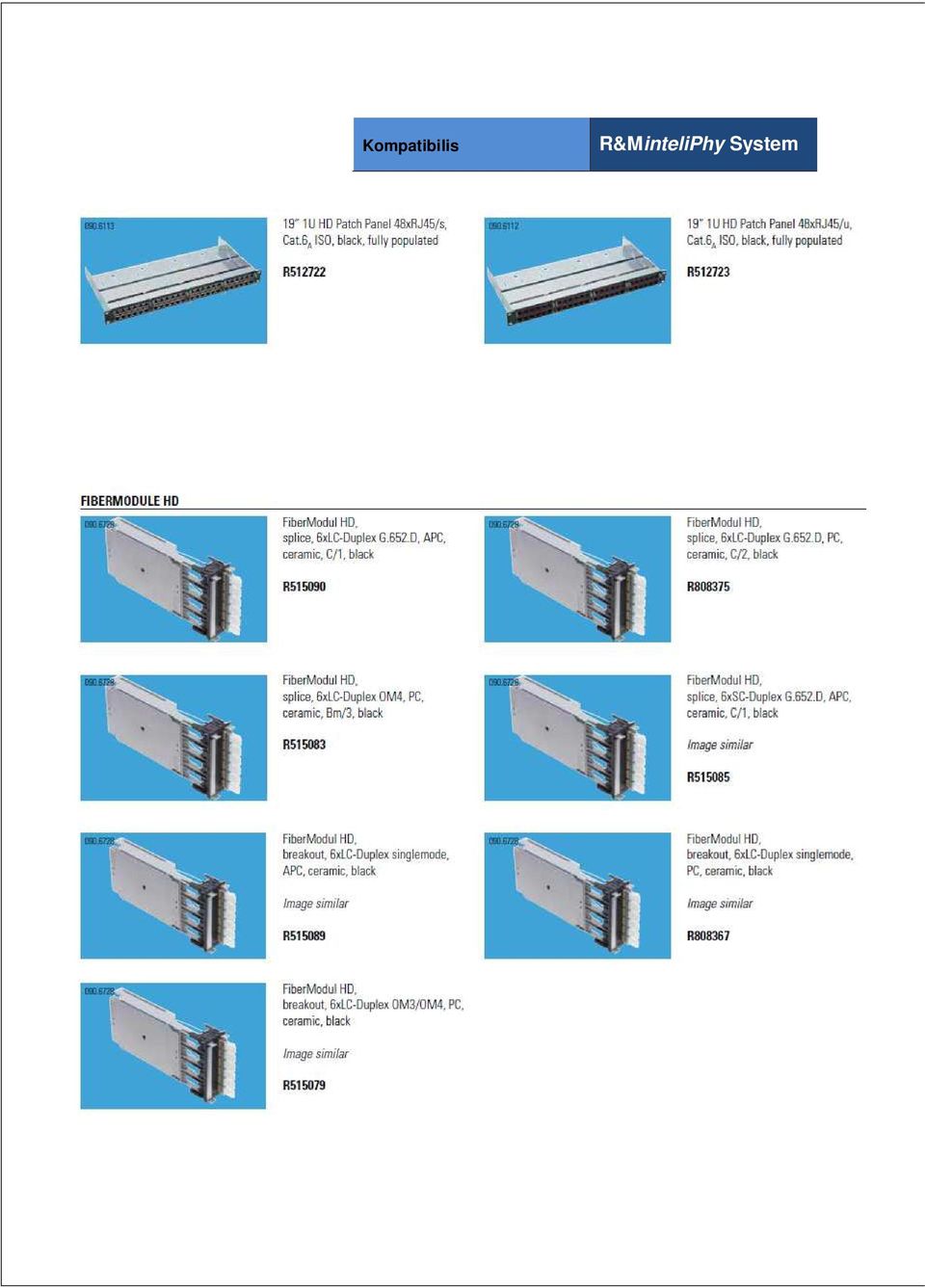

14 Kompatibilis

15 Kompatibilis

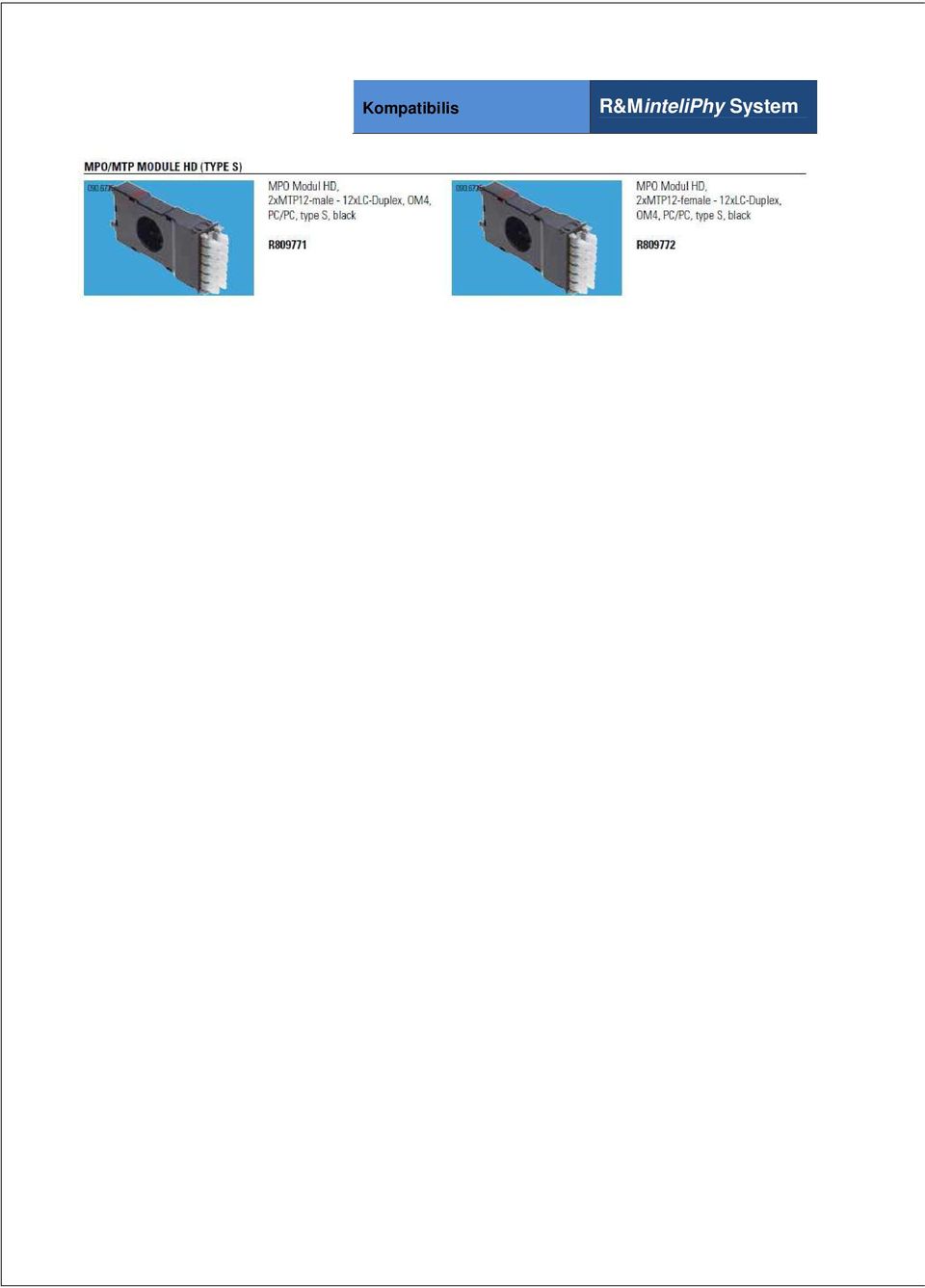

16 Kompatibilis
