1 Cat6 A EL «EasyLock» modul Christian Schaer, Product Manager Wetzikon,

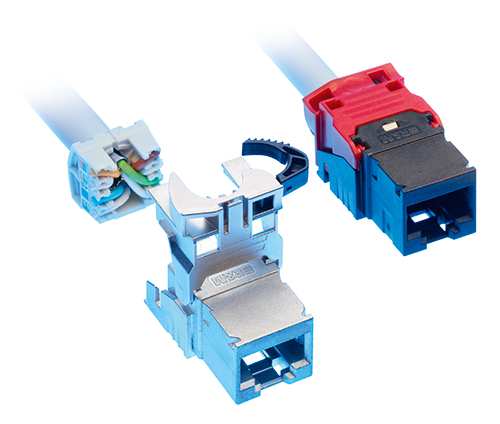

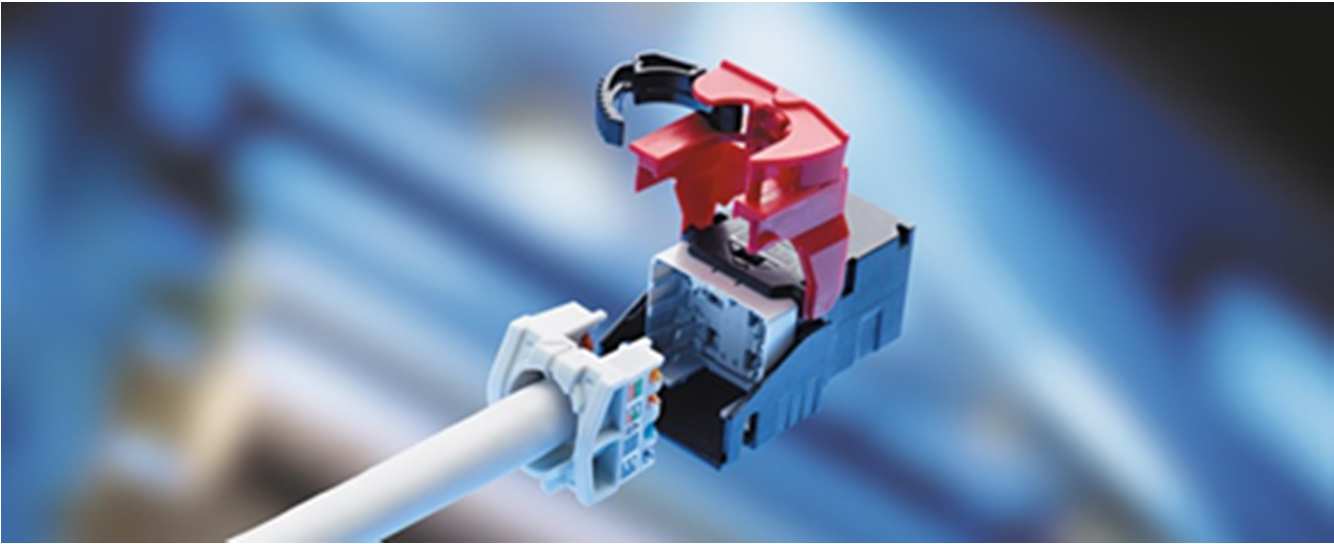

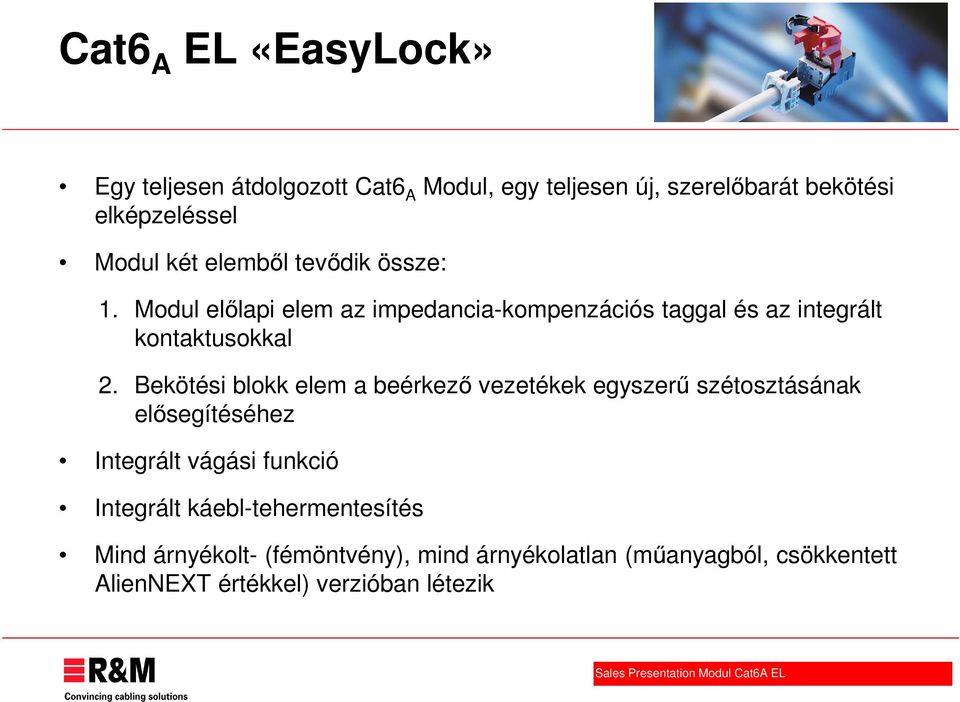

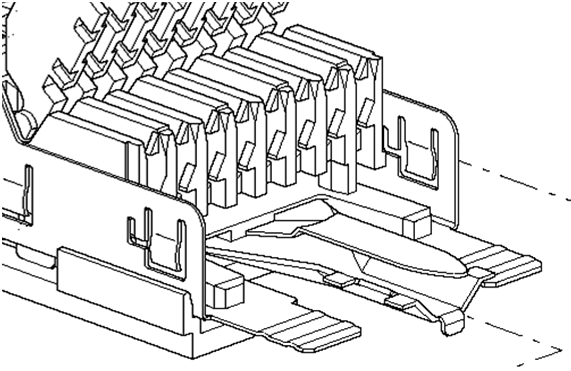

2 Cat6 A EL «EasyLock» Egy teljesen átdolgozott Cat6 A Modul, egy teljesen új, szerelőbarát bekötési elképzeléssel Modul két elemből tevődik össze: 1. Modul előlapi elem az impedancia-kompenzációs taggal és az integrált kontaktusokkal 2. Bekötési blokk elem a beérkező vezetékek egyszerű szétosztásának elősegítéséhez Integrált vágási funkció Integrált káebl-tehermentesítés Mind árnyékolt- (fémöntvény), mind árnyékolatlan (műanyagból, csökkentett AlienNEXT értékkel) verzióban létezik

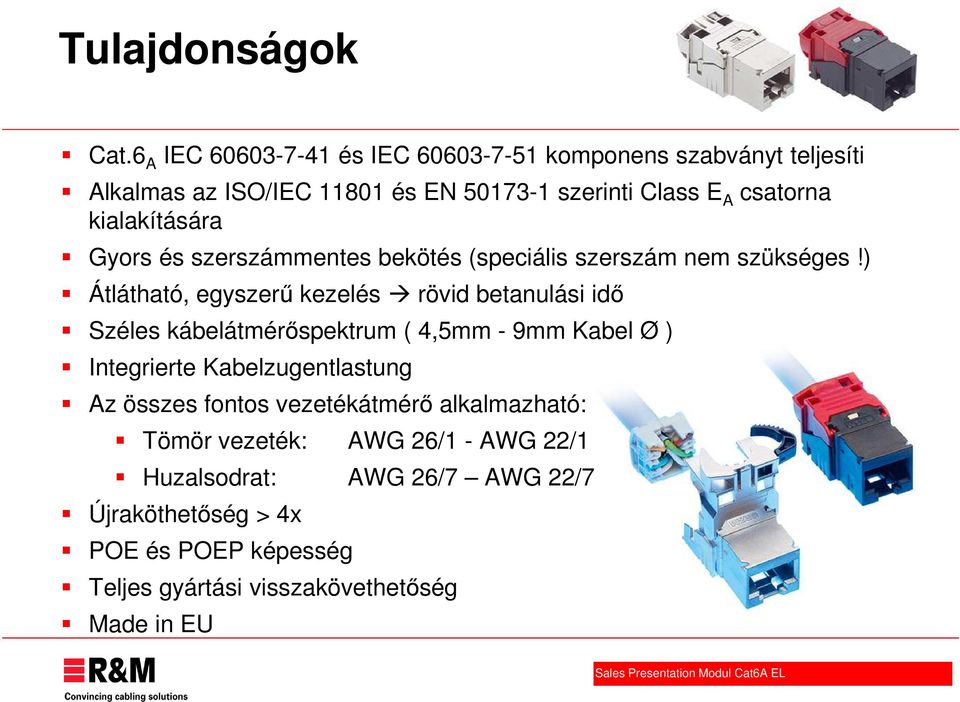

3 Tulajdonságok Cat.6 A IEC és IEC komponens szabványt teljesíti Alkalmas az ISO/IEC és EN szerinti Class E A csatorna kialakítására Gyors és szerszámmentes bekötés (speciális szerszám nem szükséges!) Átlátható, egyszerű kezelés rövid betanulási idő Széles kábelátmérőspektrum ( 4,5mm - 9mm Kabel Ø ) Integrierte Kabelzugentlastung Az összes fontos vezetékátmérő alkalmazható: Tömör vezeték: AWG 26/1 - AWG 22/1 Huzalsodrat: AWG 26/7 AWG 22/7 Újraköthetőség > 4x POE és POEP képesség Teljes gyártási visszakövethetőség Made in EU

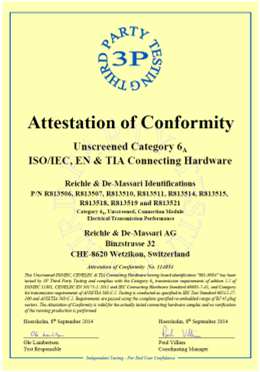

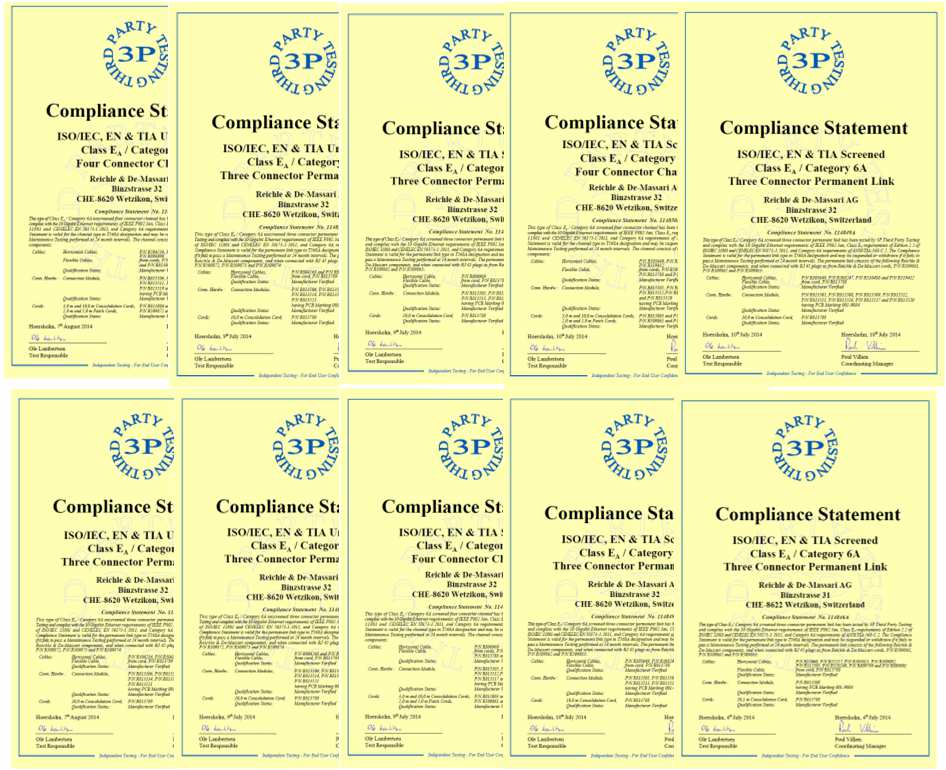

4 Megbízható teljesítmény Független Vizsgálólabor igazolások: 3P Third Party Testing, Dänemark Átviteli csatorna 4 csatlakozóval (az összes használt kábel konstrukcióval) Permanent Link 3 csatlakozóval (az összes használt kábel konstrukcióval) Cat.6A IEC / -51 szerinti komponens igazolás

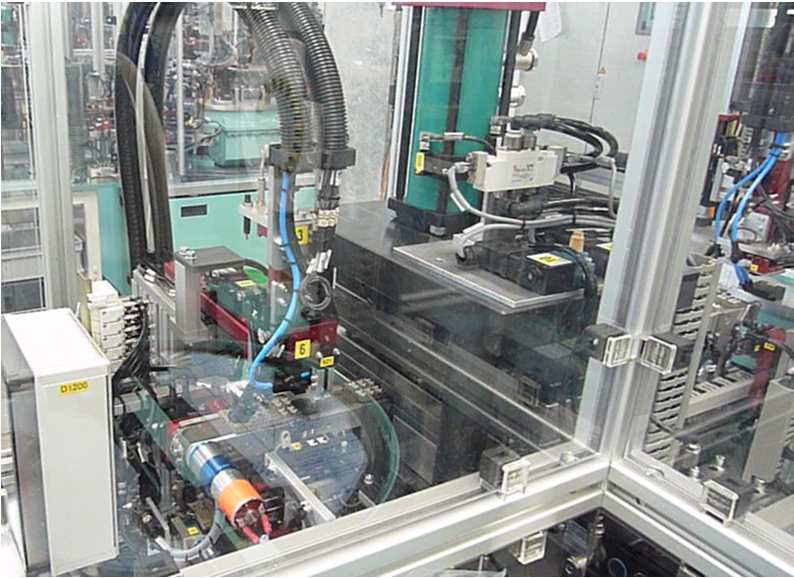

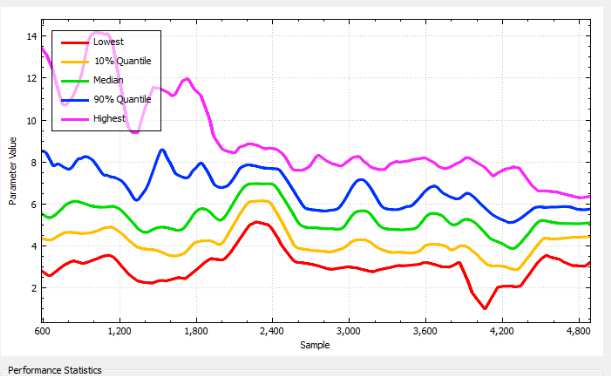

5 100%-os minőségbiztosítás Minden modul gyártási számmal és dátummal jelölt Minden modul automatikusan tesztelt (RL / Next / nagyfeszültség) Minden mérési érték központilag tárolt és utólag visszakereshető Gyártás a statisztikai kiértékelés útján vezérelt (megelőző intézkedések)

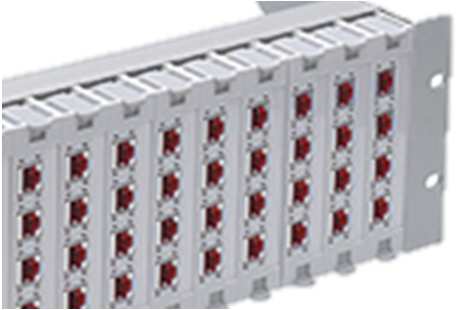

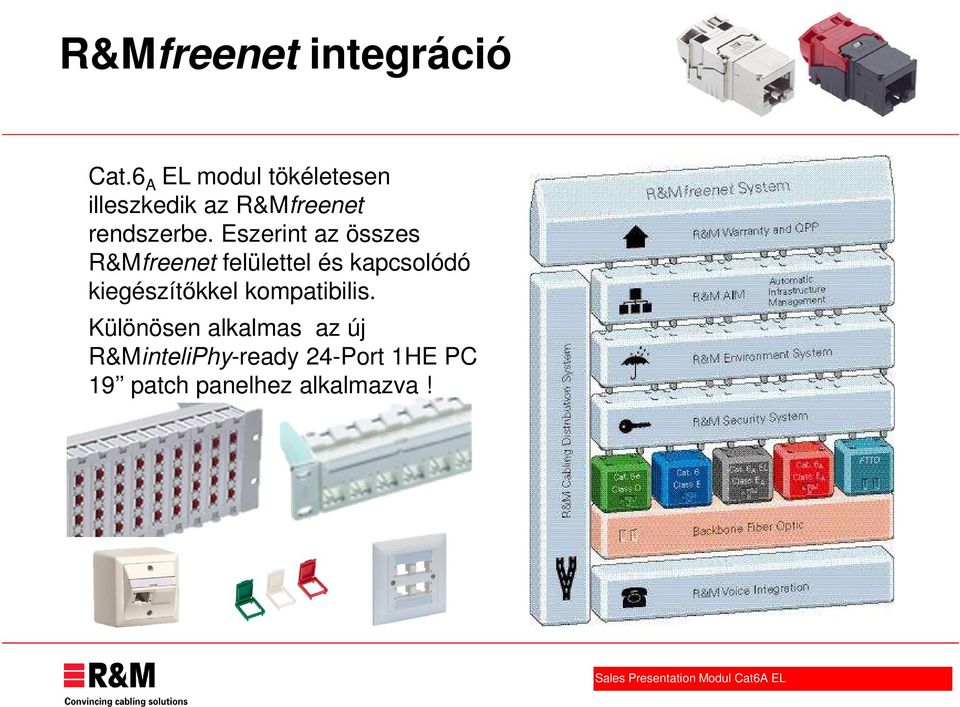

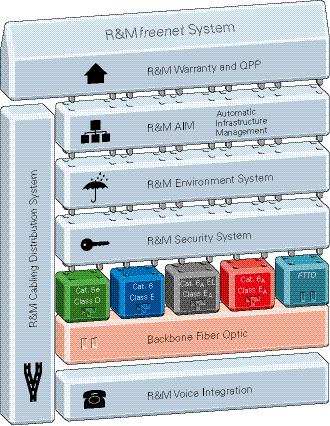

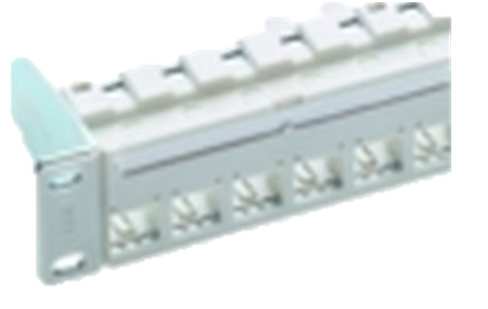

6 R&Mfreenet integráció Cat.6 A EL modul tökéletesen illeszkedik az R&Mfreenet rendszerbe. Eszerint az összes R&Mfreenet felülettel és kapcsolódó kiegészítőkkel kompatibilis. Különösen alkalmas az új R&MinteliPhy-ready 24-Port 1HE PC 19 patch panelhez alkalmazva!

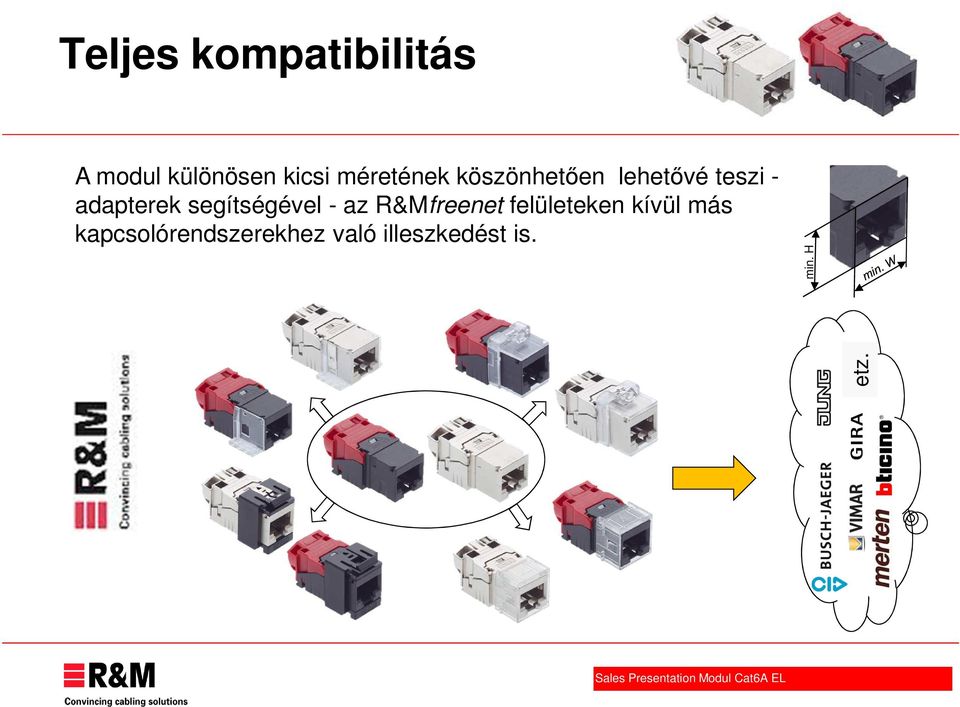

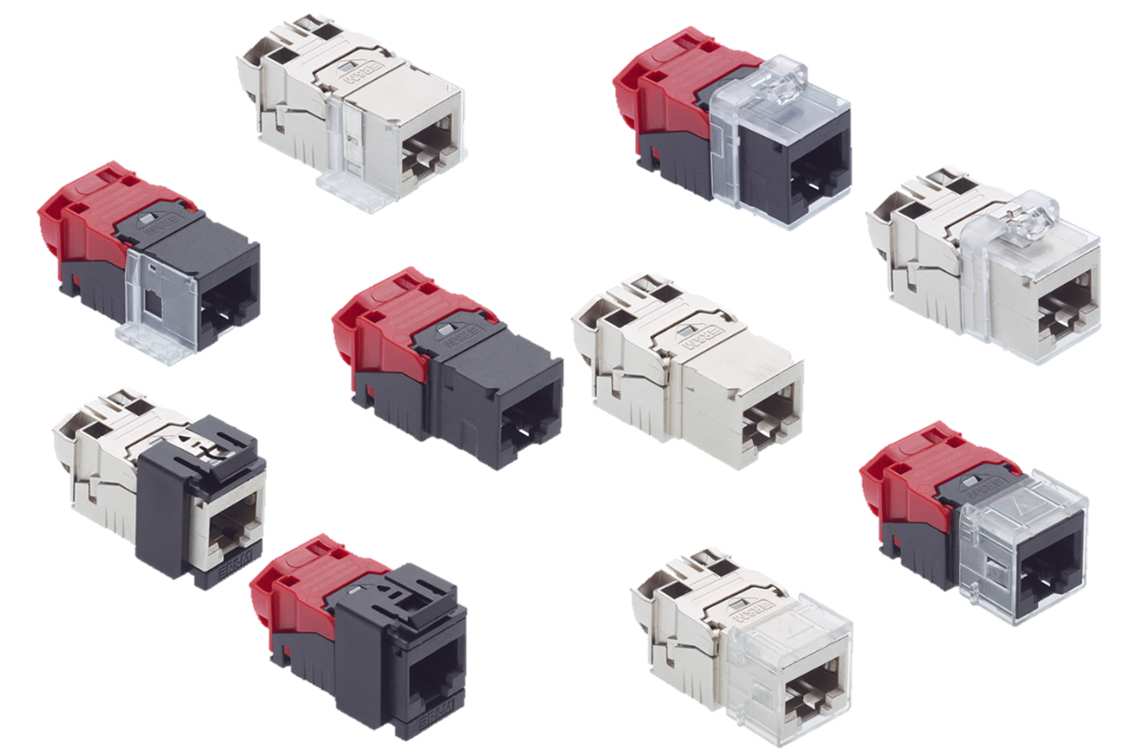

7 Teljes kompatibilitás A modul különösen kicsi méretének köszönhetően lehetővé teszi - adapterek segítségével - az R&Mfreenet felületeken kívül más kapcsolórendszerekhez való illeszkedést is. etz. min. H

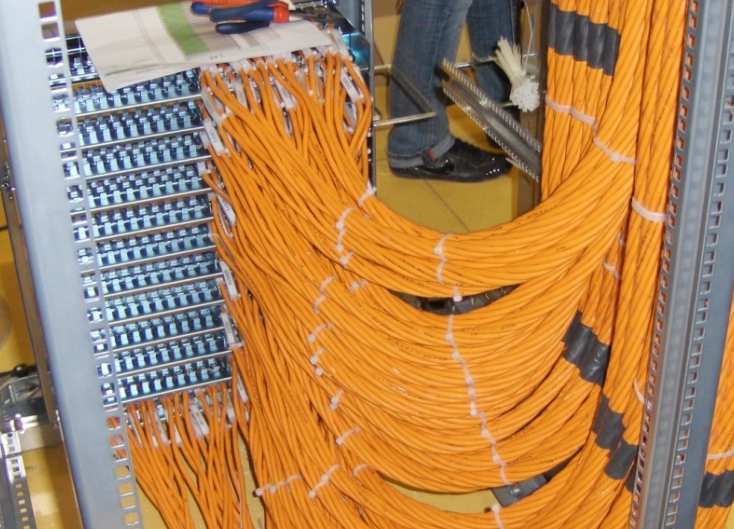

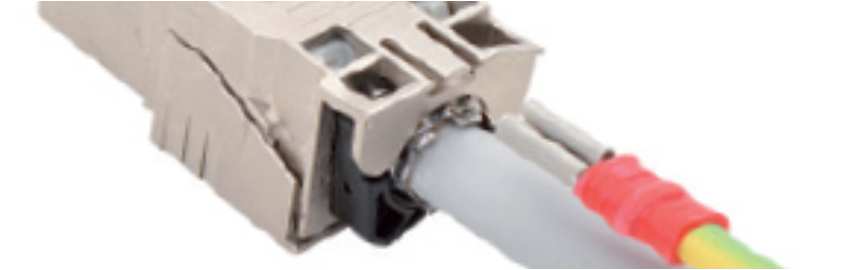

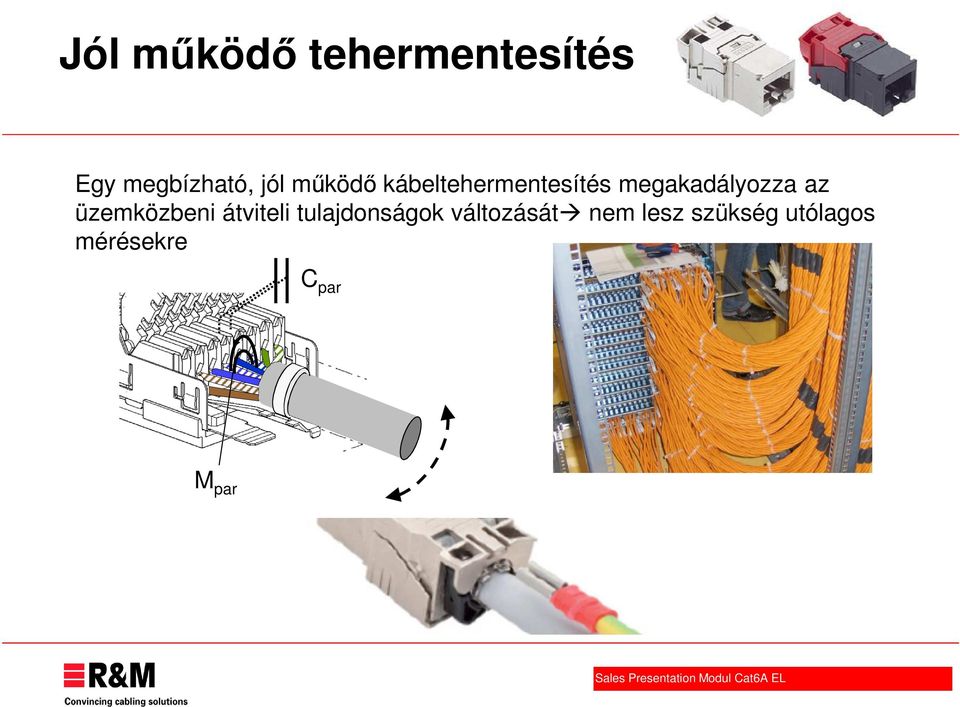

8 Jól működő tehermentesítés Egy megbízható, jól működő kábeltehermentesítés megakadályozza az üzemközbeni átviteli tulajdonságok változását nem lesz szükség utólagos mérésekre C par M par

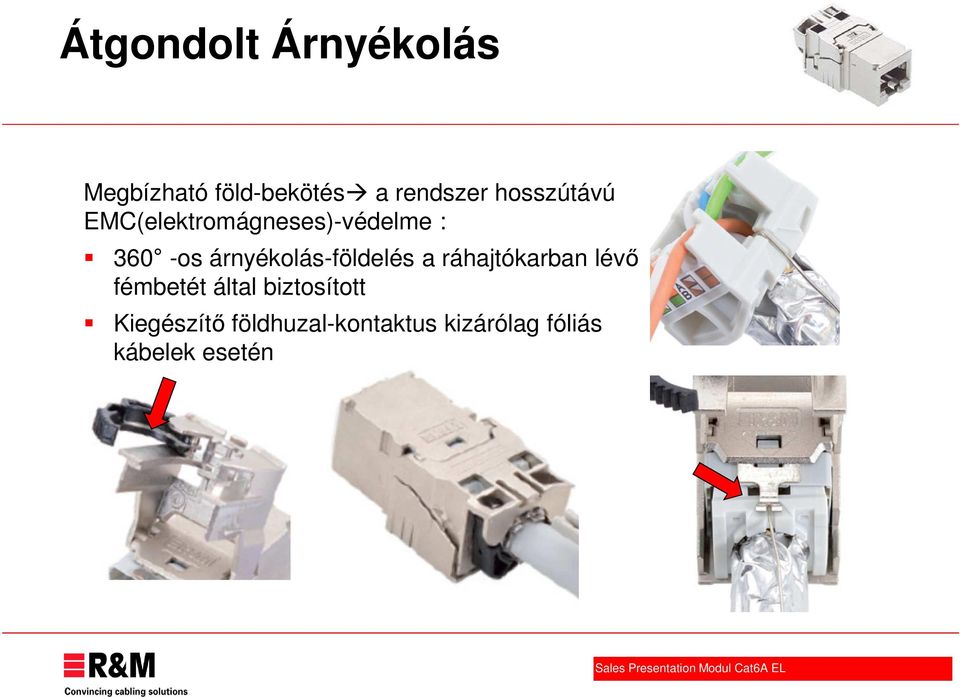

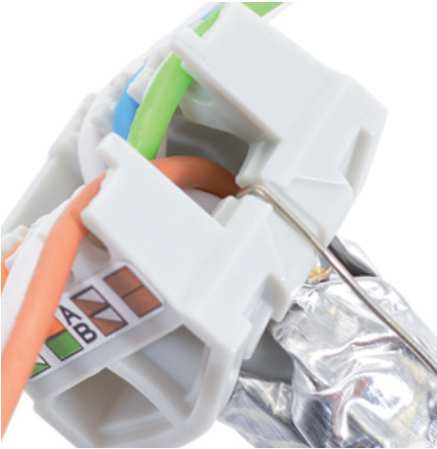

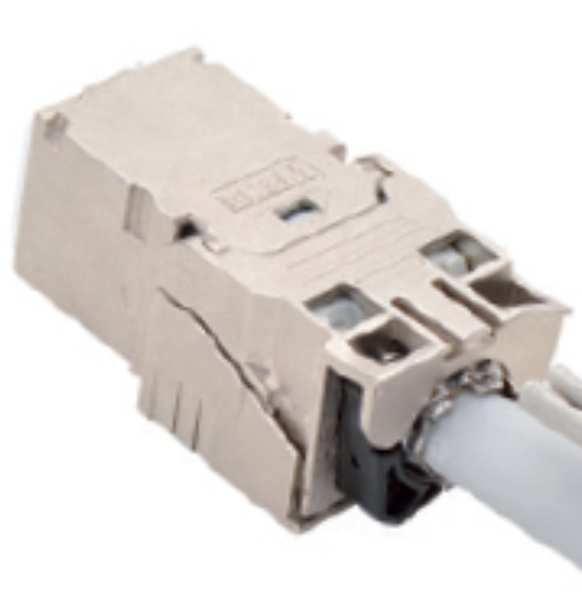

9 Átgondolt Árnyékolás Megbízható föld-bekötés a rendszer hosszútávú EMC(elektromágneses)-védelme : 360 -os árnyékolás-földelés a ráhajtókarban lévő fémbetét által biztosított Kiegészítő földhuzal-kontaktus kizárólag fóliás kábelek esetén

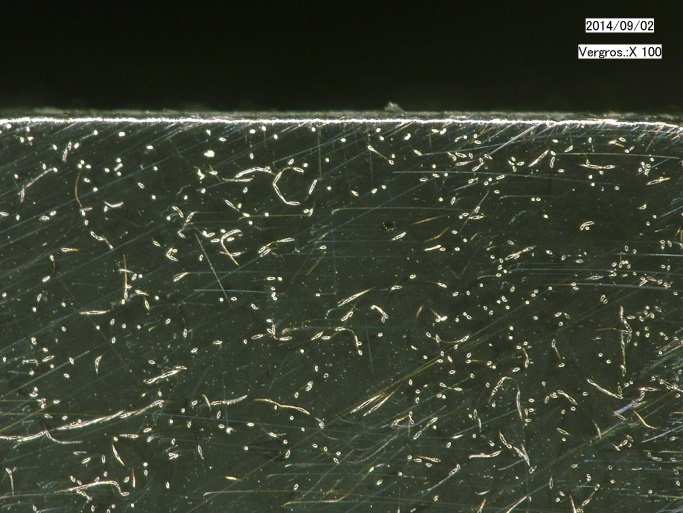

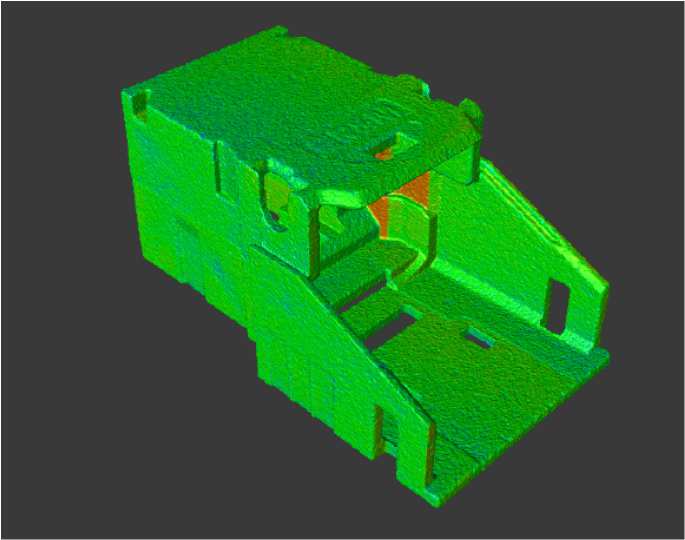

10 Automatikus AlienNEXT védelem Az UTP Modul házát egy speciális műanyagból készítik, amely a jeláthallást a modulok között (AlienNEXT) nagyban csökkenti. Ezáltal a modulokat az előírt minimális távolságok betartása nélkül fektethetjük és nincs szükség külön védelmi intézkedésre a kábelek között. Mikrocsiszolások a házon A ház képe (műanyag nélkül)

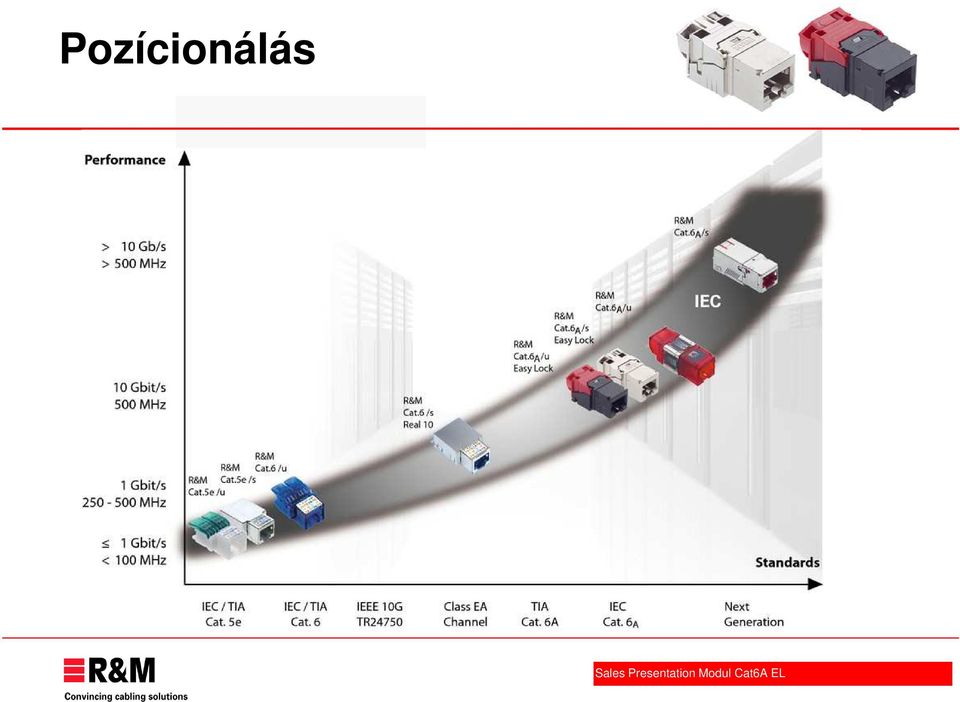

11 Pozícionálás

12 Modul Pozícionálás Megbízhatóság 1GBit/s-ig Verhetetlen megbízhatóság Masszív felépítés Otthon-kábelezés, SOHO és hotelekbe Egyszerű kezelés 10GBit/s-ig Könnyű kezelés Gyors, egyszerű és hatékony bekötés Biztonságos szabványteljesítés Átlagos irodai környezetbe High End teljesítmény 10GBit/s + Legnagyobb tartalék az átviteli teljesítményben 10GbE hez nehéz környezeti körülmények esetén és a következő generációs kábelezésnél HD (48 Ports / 1 HE) Adatközpontokba

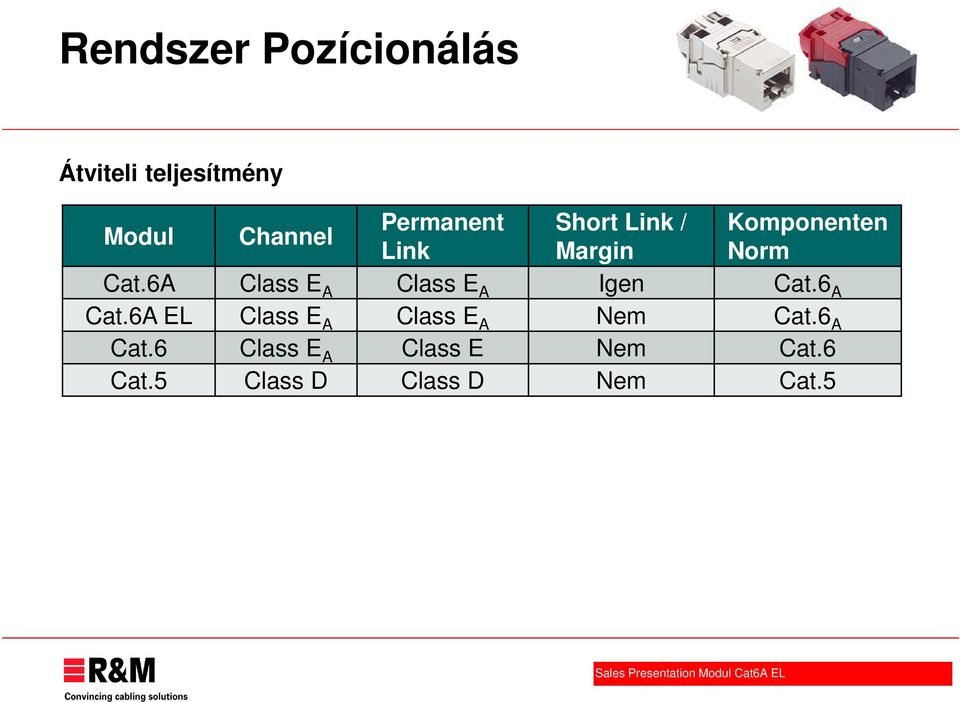

13 Rendszer Pozícionálás Átviteli teljesítmény Modul Channel Permanent Link Short Link / Margin Komponenten Norm Cat.6A Class E A Class E A Igen Cat.6 A Cat.6A EL Class E A Class E A Nem Cat.6 A Cat.6 Class E A Class E Nem Cat.6 Cat.5 Class D Class D Nem Cat.5

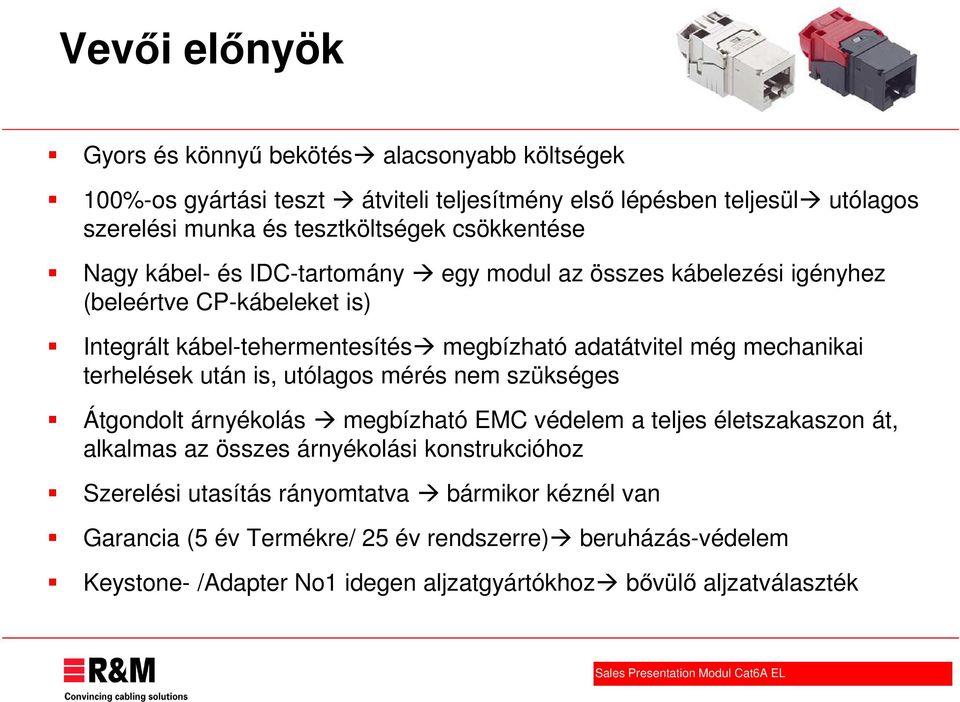

14 Vevői előnyök Gyors és könnyű bekötés alacsonyabb költségek 100%-os gyártási teszt átviteli teljesítmény első lépésben teljesül utólagos szerelési munka és tesztköltségek csökkentése Nagy kábel- és IDC-tartomány egy modul az összes kábelezési igényhez (beleértve CP-kábeleket is) Integrált kábel-tehermentesítés megbízható adatátvitel még mechanikai terhelések után is, utólagos mérés nem szükséges Átgondolt árnyékolás megbízható EMC védelem a teljes életszakaszon át, alkalmas az összes árnyékolási konstrukcióhoz Szerelési utasítás rányomtatva bármikor kéznél van Garancia (5 év Termékre/ 25 év rendszerre) beruházás-védelem Keystone- /Adapter No1 idegen aljzatgyártókhoz bővülő aljzatválaszték

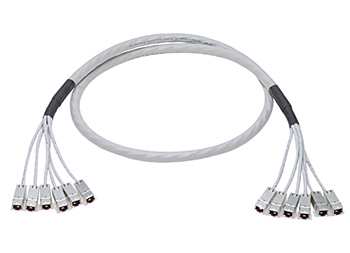

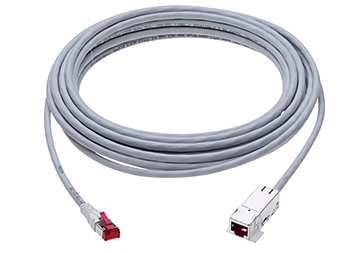

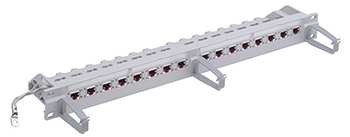

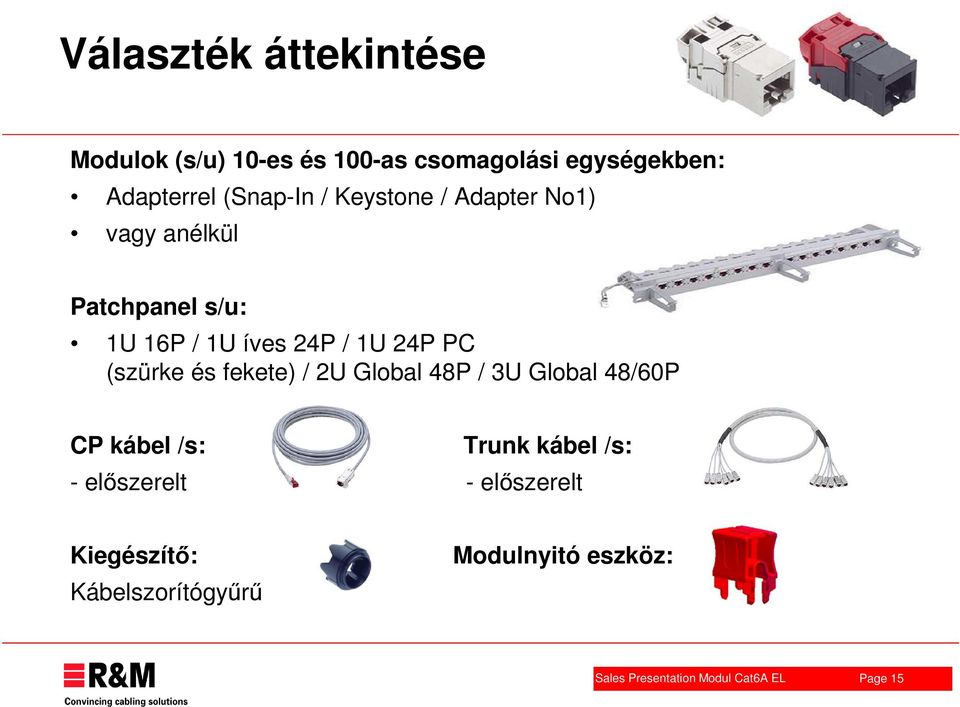

15 Választék áttekintése Modulok (s/u) 10-es és 100-as csomagolási egységekben: Adapterrel (Snap-In / Keystone / Adapter No1) vagy anélkül Patchpanel s/u: 1U 16P / 1U íves 24P / 1U 24P PC (szürke és fekete) / 2U Global 48P / 3U Global 48/60P CP kábel /s: Trunk kábel /s: - előszerelt - előszerelt Kiegészítő: Kábelszorítógyűrű Modulnyitó eszköz: Page 15

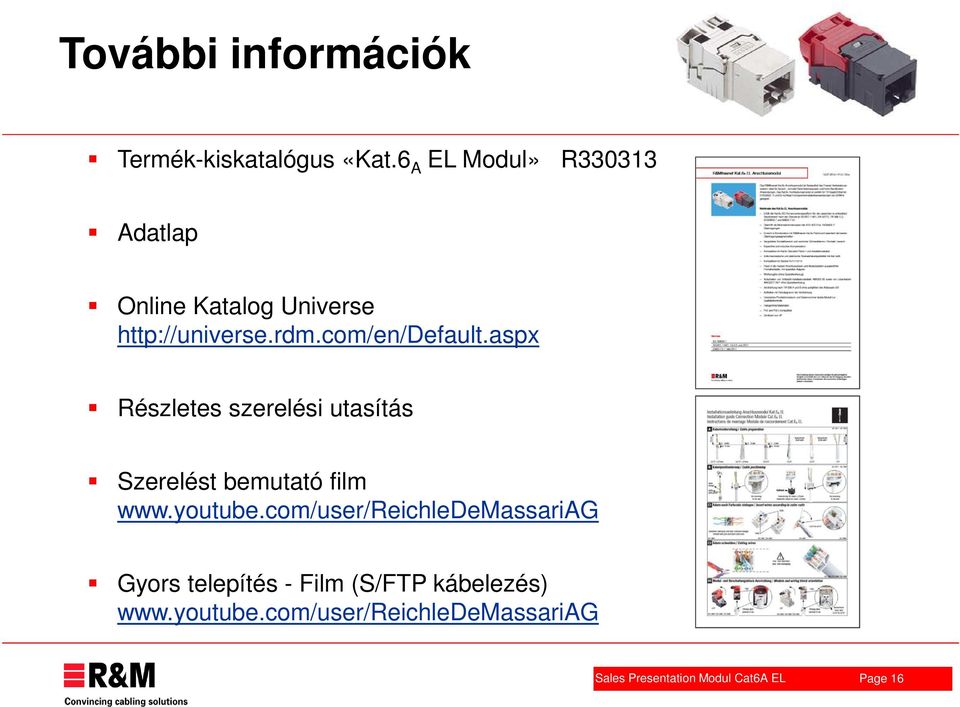

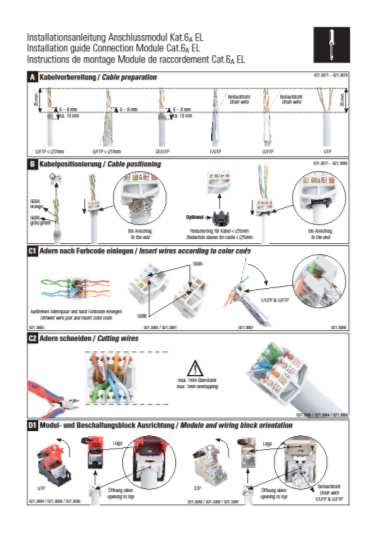

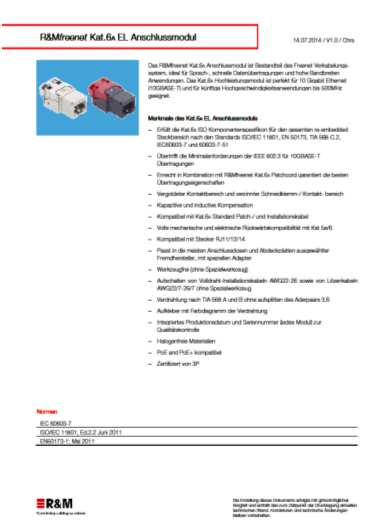

16 További információk Termék-kiskatalógus «Kat.6 A EL Modul» R Adatlap Online Katalog Universe Részletes szerelési utasítás Szerelést bemutató film Gyors telepítés - Film (S/FTP kábelezés) Page 16

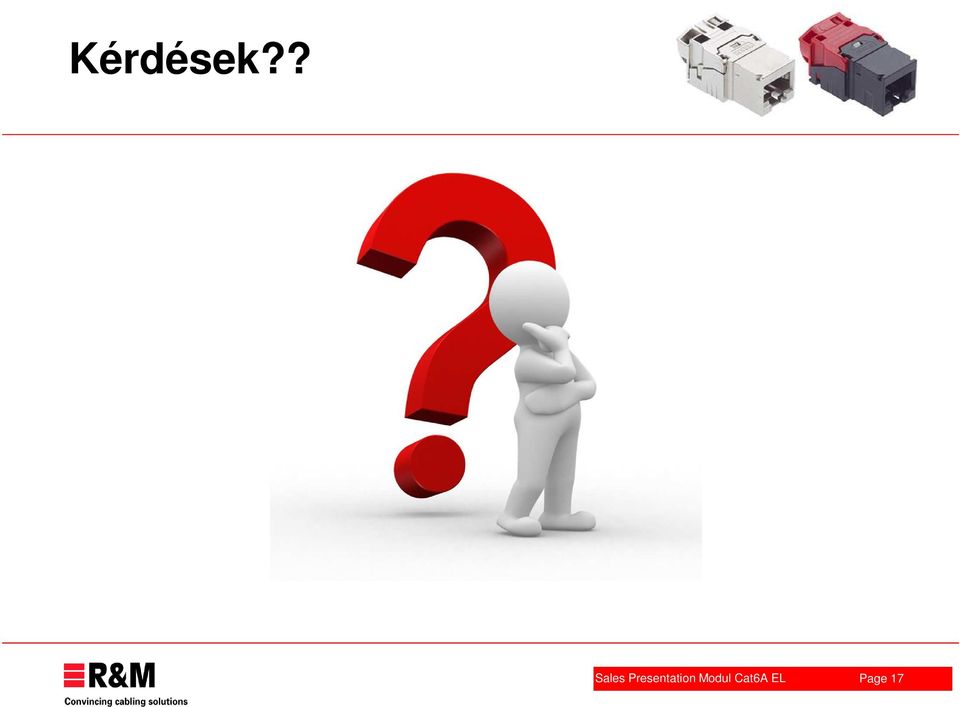

17 Kérdések?? Page 17

18 Köszönjük! Tállai Gábor Technical Support RM-HU Page 18
