1 Folyamatmodellezés és eszközei Budapesti Műszaki és Gazdaságtudományi Egyetem Méréstechnika és Információs Rendszerek Tanszék

2 Folyamat, munkafolyamat Munkafolyamat (Workflow): azoknak a lépéseknek a sorozata, amelyeket egy cél elérése érdekében meg kell valósítani.

3 Folyamatok Üzleti folyamatok Fejlesztési folyamatok Üzemeltetési folyamatok

4 Folyamatmodellezés célja Miért jó, ha modelleket készítünk? o Dokumentációs célzattal o Egységes nyelvezet a felhasználói között o Elemzési lehetőségek o stb.

5 Informatikai háttér üzleti folyamatokhoz Általános folyamatkezelő rendszer: Folyamatok leírása o UML Activity diagram o BPMN o Adatfolyamhálók Folyamatok elemzése Folyamatok végrehajtása o Végrehajtás o Monitorozás

6 CÉL: Folyamatmenedzsment infrastruktúra Követelmények Folyamatmodell Szolgáltatás Létező komponensek illesztés Folyamatmenedzsment Infrastruktúra Optimalizálás Monitor Analízis

7 Microsoft BizTalk Server Üzleti folyamat management szerver Lehetővé teszi: o Üzleti folyamatok modellezését, létrehozását o Üzleti folyamatok integrálását, kezelését o Üzleti, irodai alkalmazások, adatbázisok integrációját Architektúra: o Publish/subscribe alapú tartalom-közvetítés o Beépített adapterek (file, web, DB, )

8 JBoss jbpm Platform végrehajtható folyamat leró nyelvekhez Üzleti folyamatok integrációja Java alkalmazásba o jpdl, BPEL, Pageflow támogatás Process Virtual Machine o Natív folyamat végrehajtás

9 Fejlesztési folyamatok

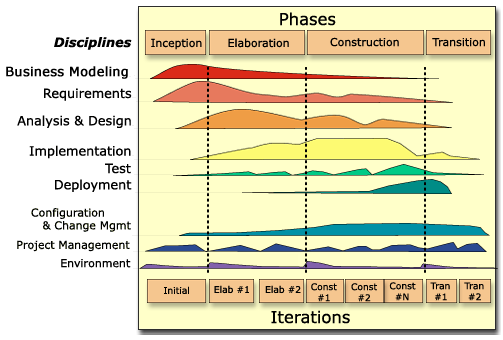

10 Fejlesztési folyamatok (ismétlés) Szoftverfejlesztési módszerek, folyamatok: o Klasszikus: vízesés o Iteratív: Rational Unified Process (RUP), Agile

11 Fejlesztési folyamatok modellezése Scrum agilis módszer definiálása folyamatként:

12 Út a folyamat mintákig Számos különböző szoftverfejlesztési folyamat jött létre. Mindegyik best practice eket foglal magába néhány új ötlettel kiegészítve. A tervezési minták bebizonyították az előnyüket a szoftver tervezése során, ezért ez az ötlet lett alkalmazva a szoftverfejlesztési folyamatok szintjén is. Folyamat minták: o A folyamat minták kipróbált és sikeresnek találtfolyamatlépések sorozatát foglalja magába.

13 Észrevételek a folyamat mintákra A szöveges folyamat minta leírások alkalmazása nehézkes A minták testre szabása nagy munka Nincs formális leírásuk SPEM Software Process Engineering Meta-model Eszköztámogatás is megoldható!

14 Software Process Engineering Metamodel (SPEM) OMG szabvány Általános folyamatmodellezési metamodell Leírható fogalmak o Forgatókönyv o Folyamat o Eszköz o Szerep o Termék

15 Software Process Engineering Metamodel (SPEM) Szoftver és rendszertervezési FOLYAMATOK leírása Alapkészlet Nem definiálja o Cél alkalmazási kör o Célkitűzés (pl. projektmenedzsment) Széleskörű o Adaptálhatóság o Alkalmazhatóság o Bővíthetőség

16 Service Oriented Architecture

17 Service Oriented Architecture (SOA) Architektúra komplex alkalmazások fejlesztésére Technológia, gyártó független minta Elv: funkciók megvalósítása szolgáltatásokban: o önállóan működő o publikus, jól definiált interfésze van o szabványos együttműködésre képes o lazán csatolt

18 Web szolgáltatások Szoftver rendszer gép-gép közötti együttműködésre hálózaton keresztül Web szolgáltatás tulajdonságai: o önleíró, önhordó Több szabvány együttes használata: o WSDL: interfész leírása o SOAP: üzenetküldés, metódus hívás o Rengeteg kiegészítő szabvány: o WS-*: biztonság, megbízhatóság, QoS

19 Végrehajtható folyamatmodellek A megtervezett folyamat végre is hajtható Általános megoldás nincs Speciális területekre megoldás o jpdl Tiszta Java nyelvű környezet o BPEL Java API Java változók Java alapú taszk menedzsment Elosztott szolgáltatások összekapcsolása Esetleges emberi taszkok megvalósítása
