Programozható vezérlő rendszerek. HMI és SCADA

HTML
DOWNLOAD

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Programozható vezérlő rendszerek. HMI és SCADA"

Petra Kelemenné
9 évvel ezelőtt
Látták:

1 HMI és SCADA

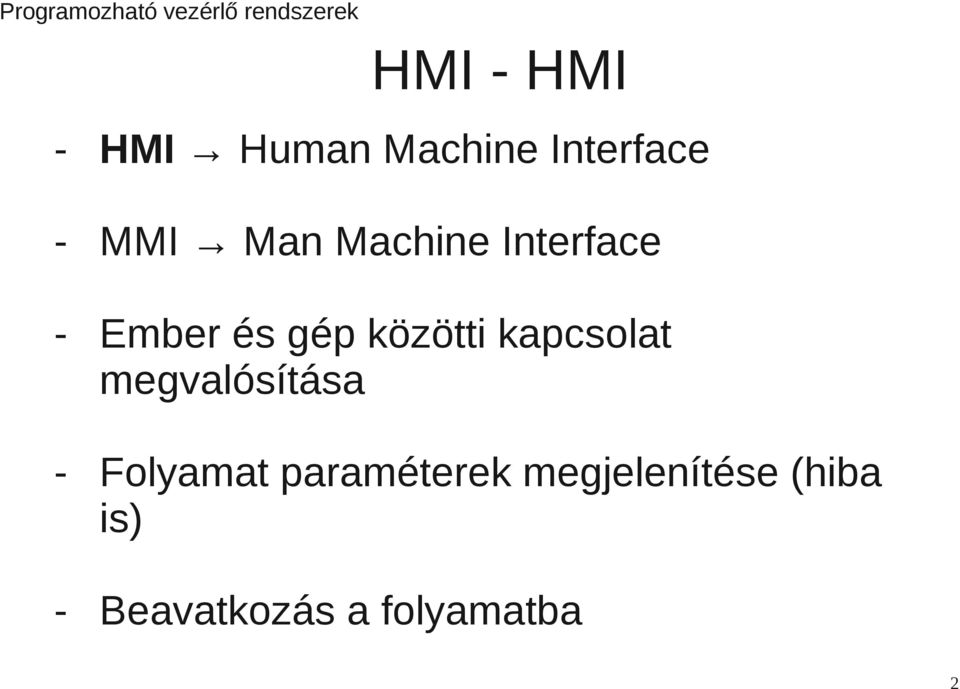

2 HMI - HMI - HMI Human Machine Interface - MMI Man Machine Interface - Ember és gép közötti kapcsolat megvalósítása - Folyamat paraméterek megjelenítése (hiba is) - Beavatkozás a folyamatba 2

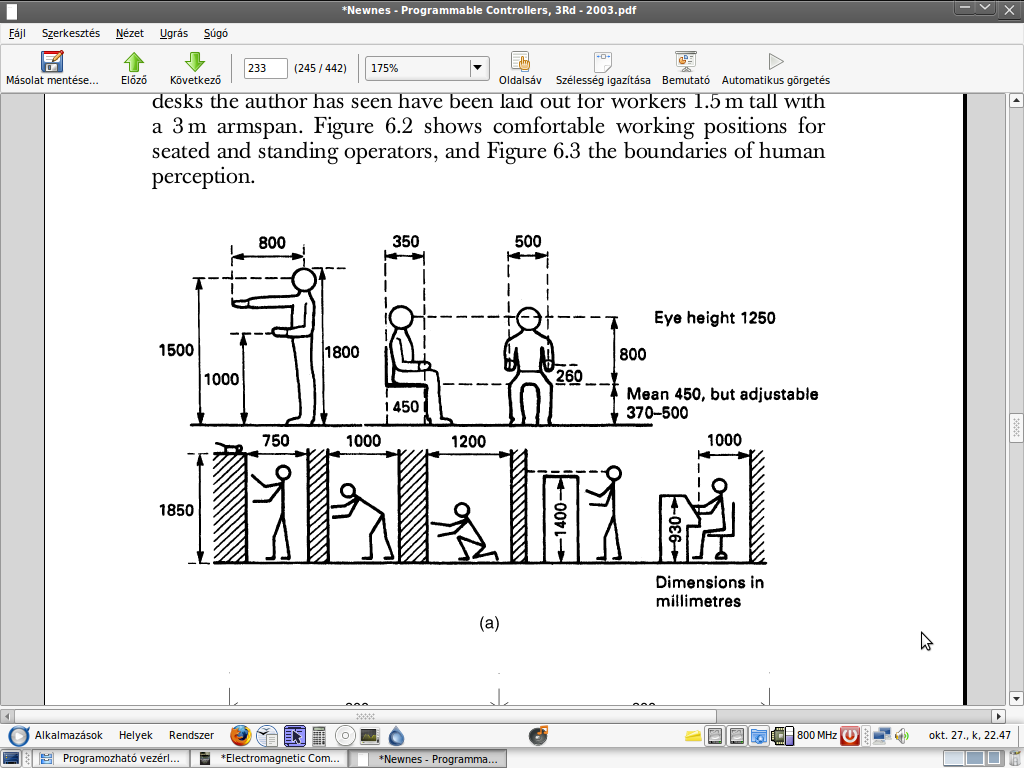

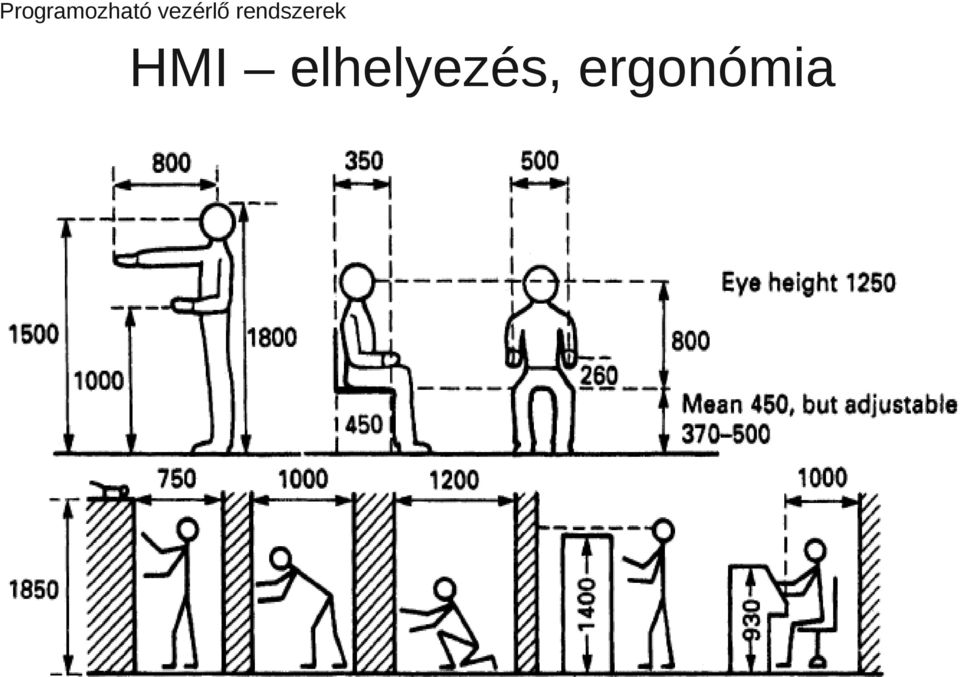

3 HMI elhelyezés, ergonómia 3

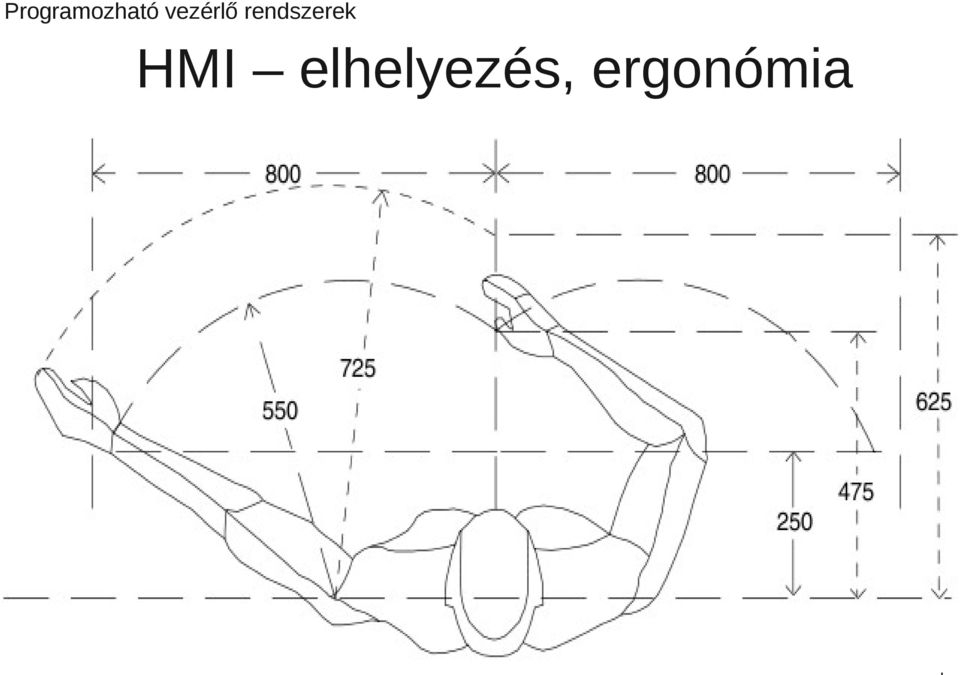

4 HMI elhelyezés, ergonómia 4

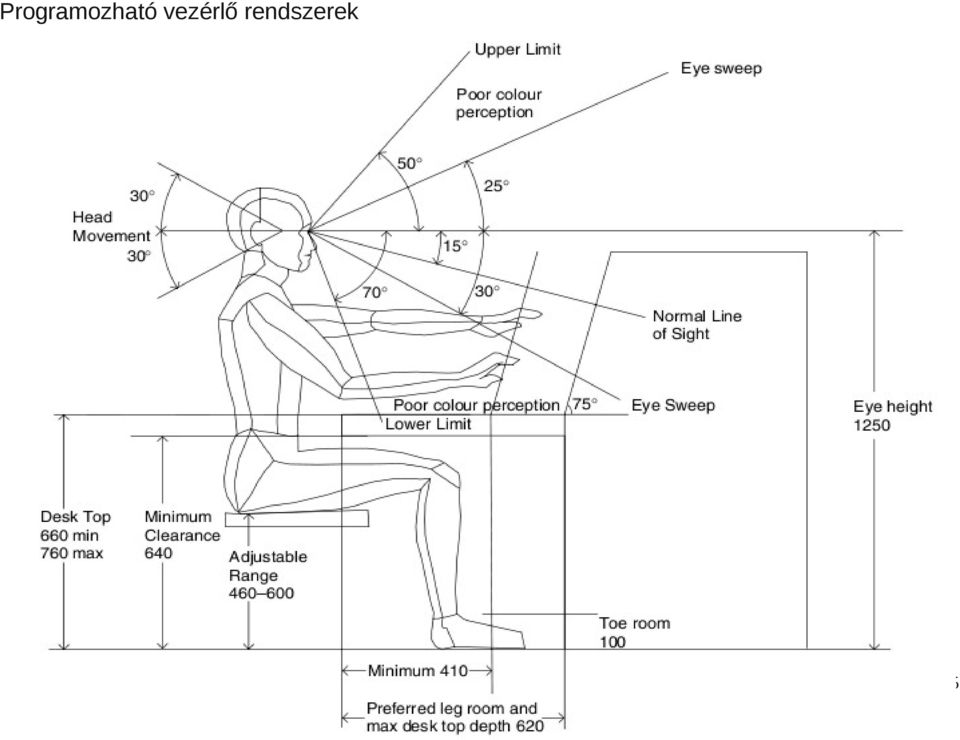

5 HMI elhelyezés, ergonómia 5

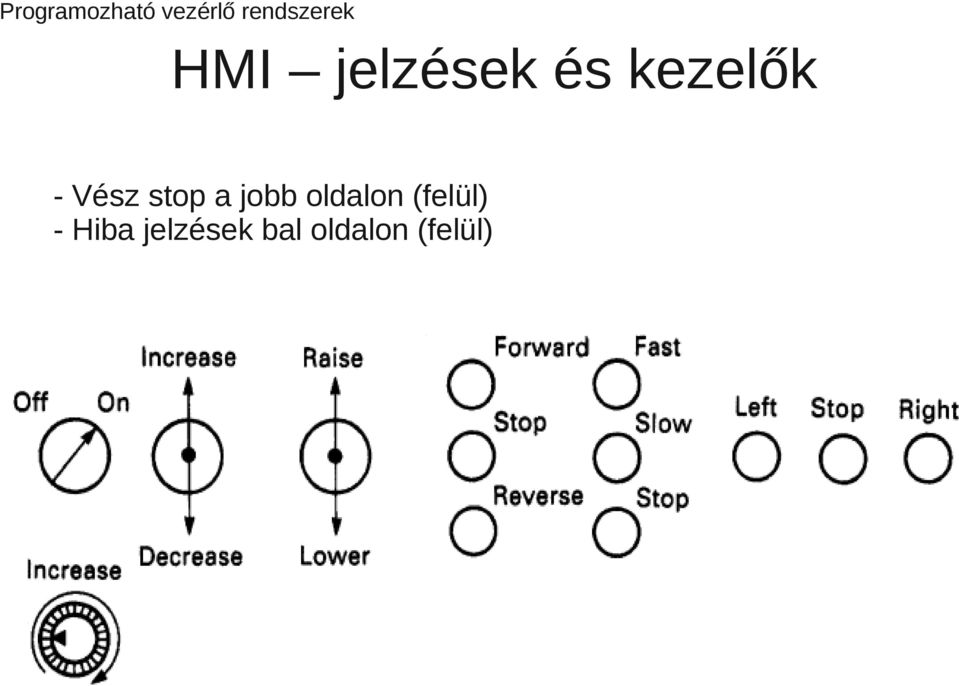

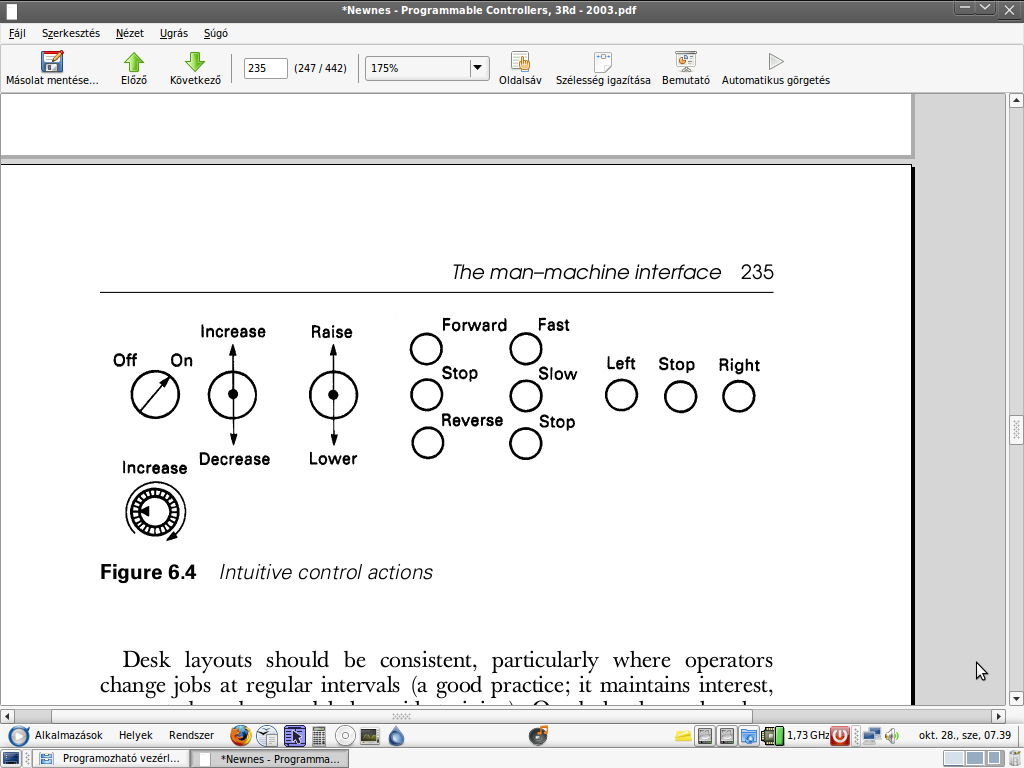

6 HMI jelzések és kezelők - Vész stop a jobb oldalon (felül) - Hiba jelzések bal oldalon (felül) 6

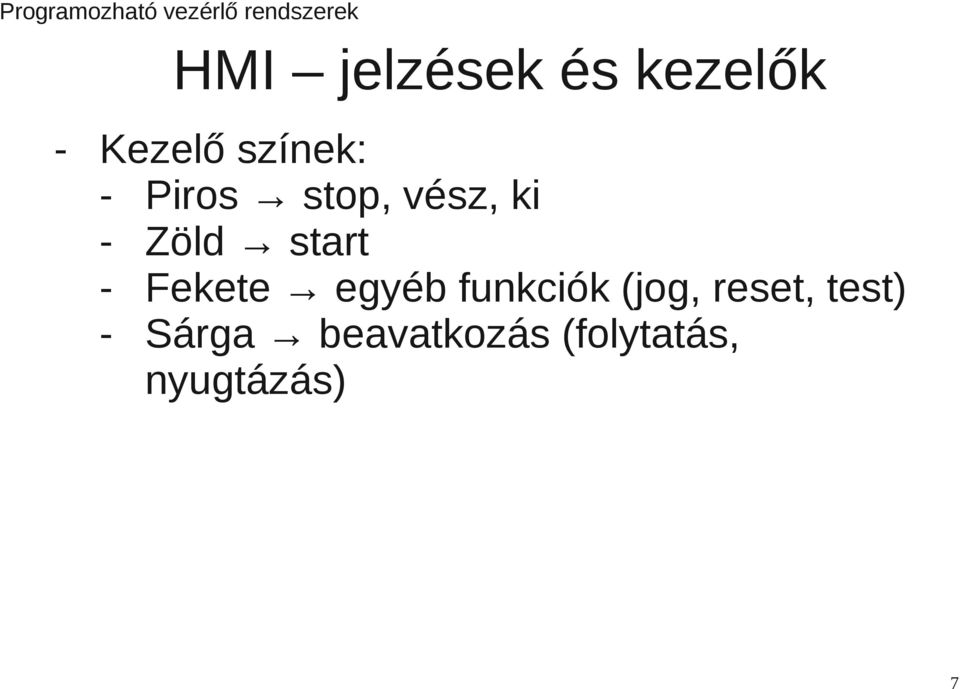

7 HMI jelzések és kezelők - Kezelő színek: - Piros stop, vész, ki - Zöld start - Fekete egyéb funkciók (jog, reset, test) - Sárga beavatkozás (folytatás, nyugtázás) 7

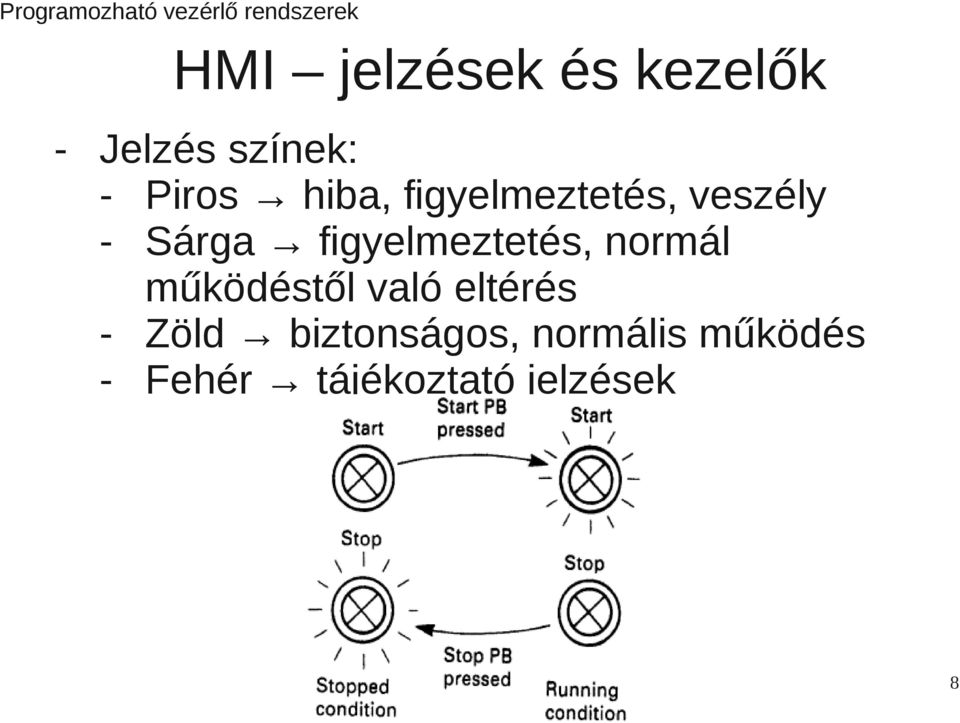

8 HMI jelzések és kezelők - Jelzés színek: - Piros hiba, figyelmeztetés, veszély - Sárga figyelmeztetés, normál működéstől való eltérés - Zöld biztonságos, normális működés - Fehér tájékoztató jelzések 8

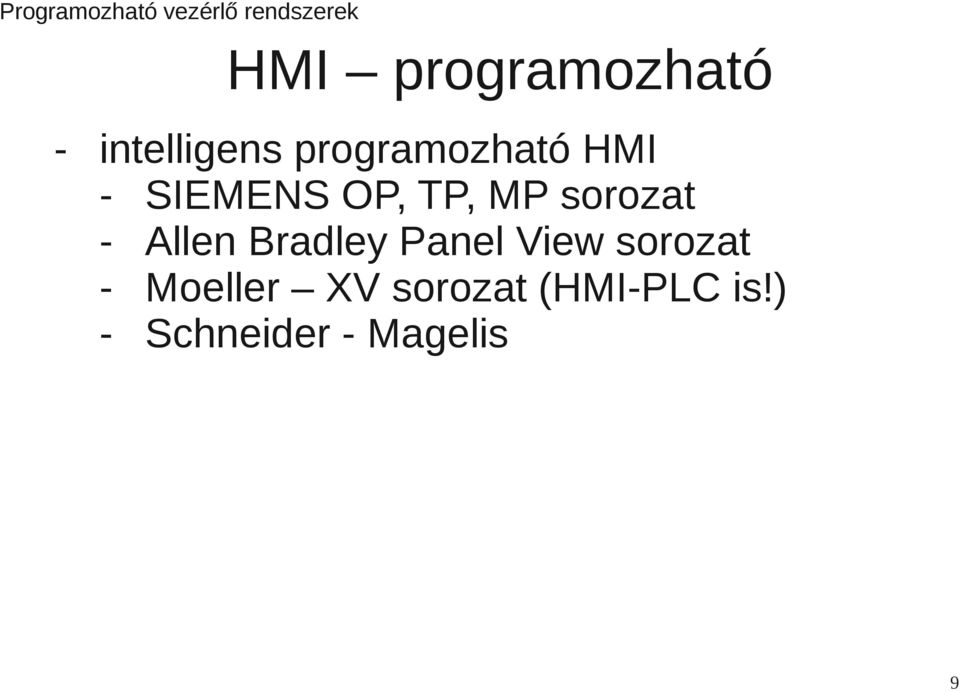

9 HMI programozható - intelligens programozható HMI - SIEMENS OP, TP, MP sorozat - Allen Bradley Panel View sorozat - Moeller XV sorozat (HMI-PLC is!) - Schneider - Magelis 9

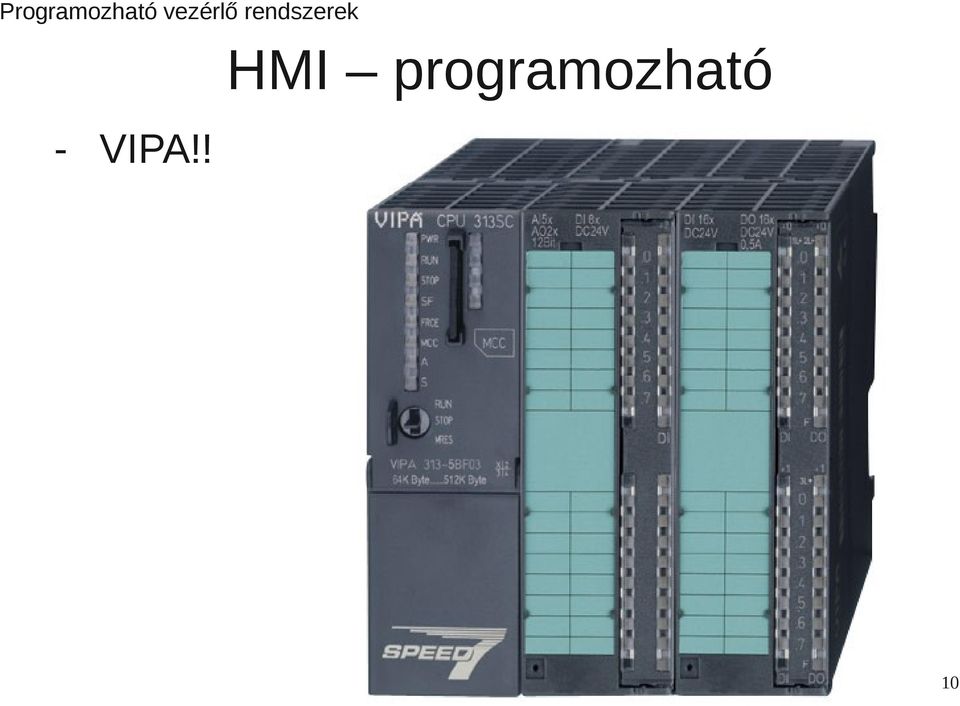

10 HMI programozható - VIPA!! 10

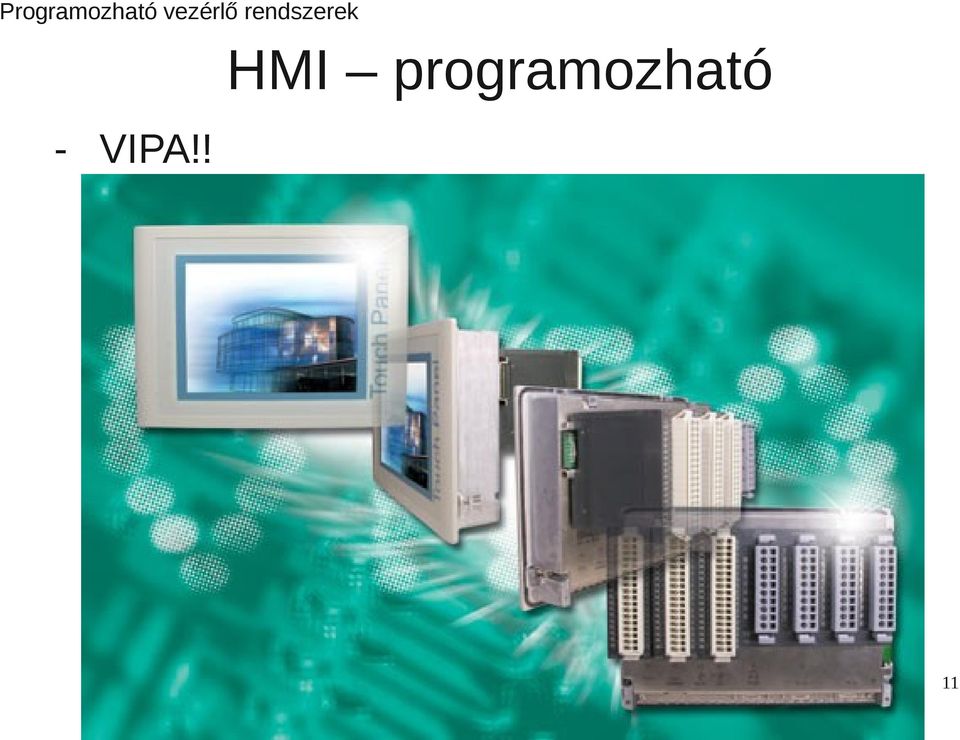

11 HMI programozható - VIPA!! 11

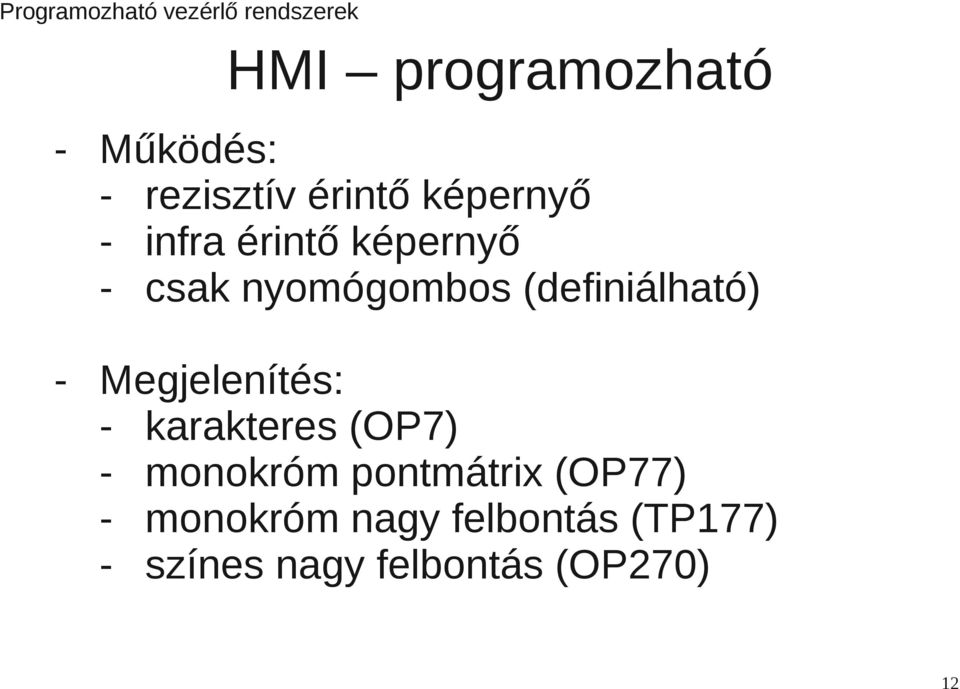

12 HMI programozható - Működés: - rezisztív érintő képernyő - infra érintő képernyő - csak nyomógombos (definiálható) - Megjelenítés: - karakteres (OP7) - monokróm pontmátrix (OP77) - monokróm nagy felbontás (TP177) - színes nagy felbontás (OP270) 12

Megjelenítés: - karakteres (OP7) - monokróm pontmátrix (OP77)

13 HMI programozható - Folyamat vizualizáció (dinamikusan) - Operátor beavatkozása (értékadás, kapcsolás) - Hibák megjelenítése (alarm) - Hibák és folyamat paraméterek loggolása (akár nyomtatás is) - Paraméter management (receptek, jelszavak) - Linux alaprendszer (vagy WinCE) 13

Hibák és folyamat paraméterek loggolása (akár nyomtatás is) -

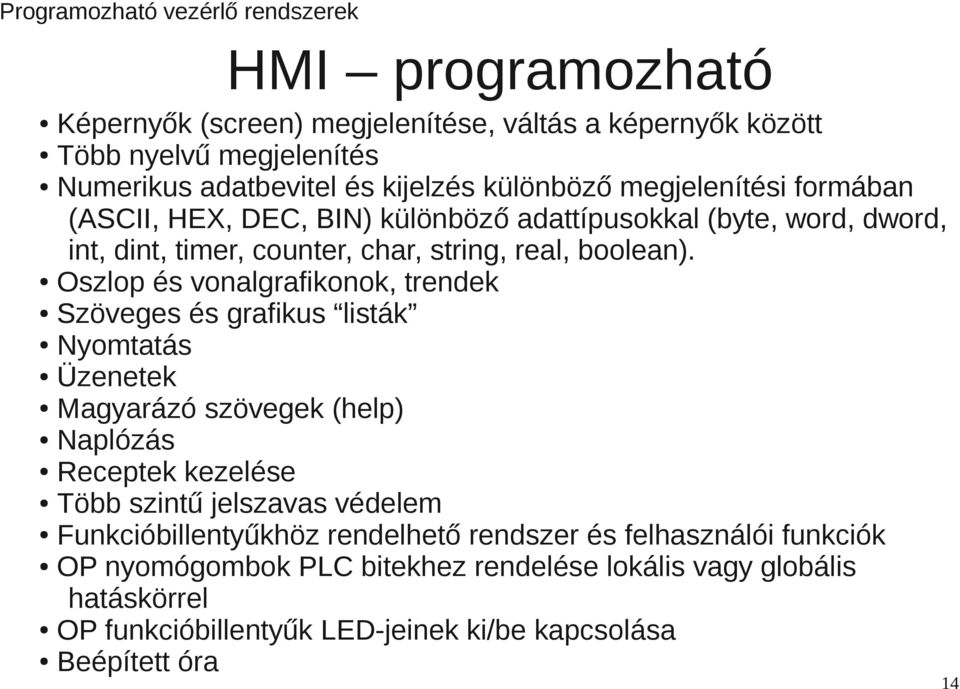

14 HMI programozható Képernyők (screen) megjelenítése, váltás a képernyők között Több nyelvű megjelenítés Numerikus adatbevitel és kijelzés különböző megjelenítési formában (ASCII, HEX, DEC, BIN) különböző adattípusokkal (byte, word, dword, int, dint, timer, counter, char, string, real, boolean). Oszlop és vonalgrafikonok, trendek Szöveges és grafikus listák Nyomtatás Üzenetek Magyarázó szövegek (help) Naplózás Receptek kezelése Több szintű jelszavas védelem Funkcióbillentyűkhöz rendelhető rendszer és felhasználói funkciók OP nyomógombok PLC bitekhez rendelése lokális vagy globális hatáskörrel OP funkcióbillentyűk LED-jeinek ki/be kapcsolása Beépített óra 14

Oszlop és vonalgrafikonok, trendek Szöveges és grafikus listák Nyomtatás Üzenetek Magyarázó szövegek (help) Naplózás Receptek kezelése Több szintű jelszavas védelem

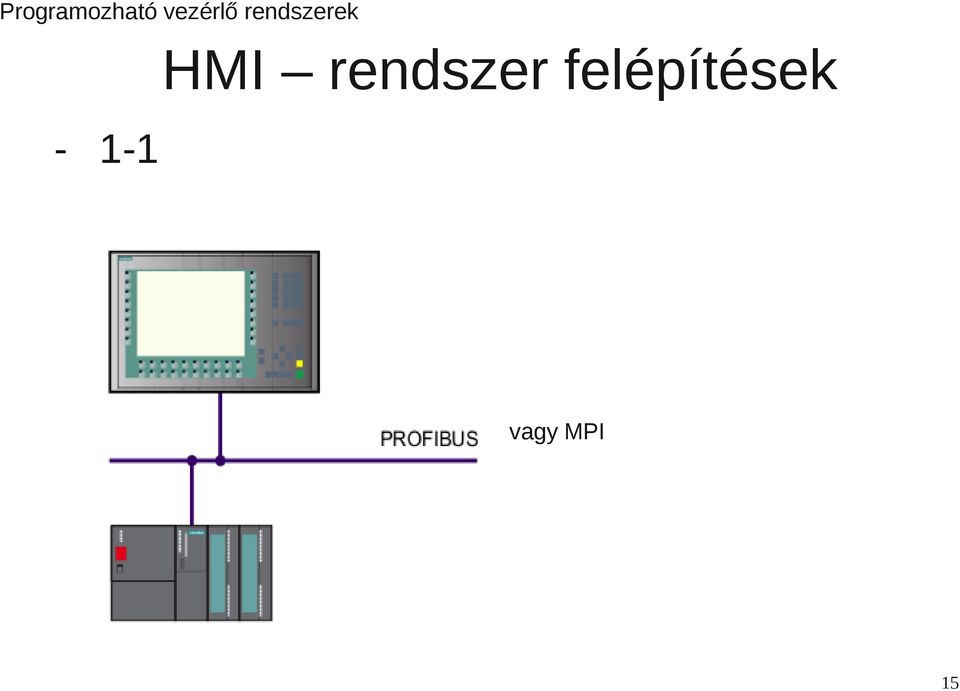

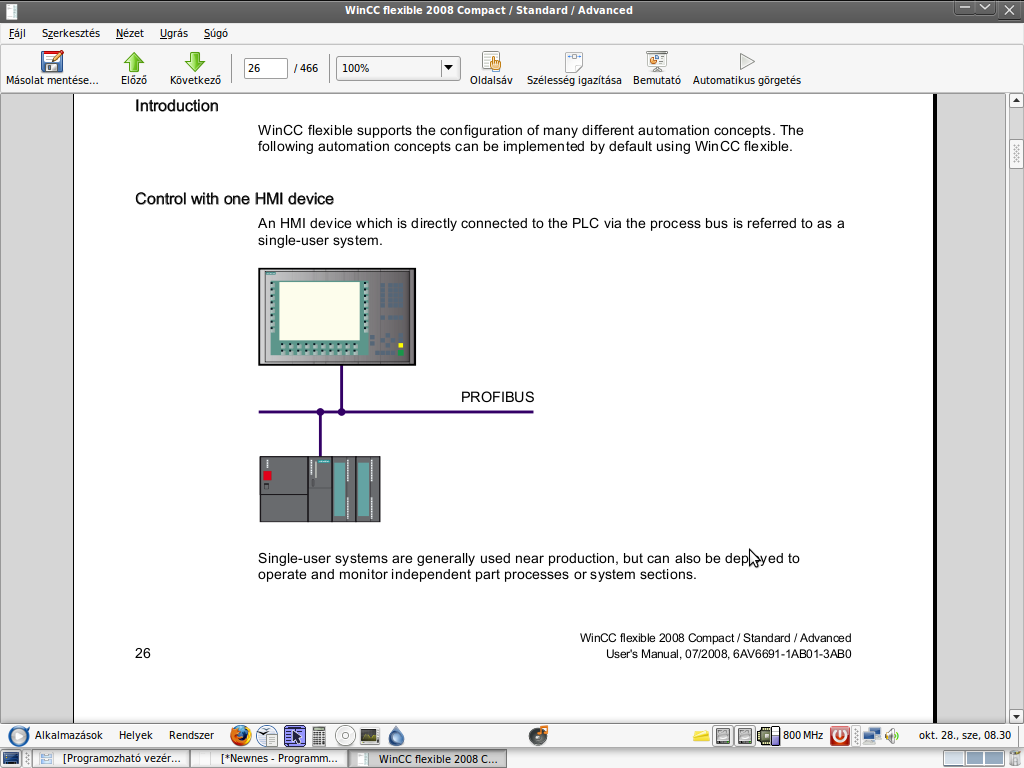

15 HMI rendszer felépítések vagy MPI 15

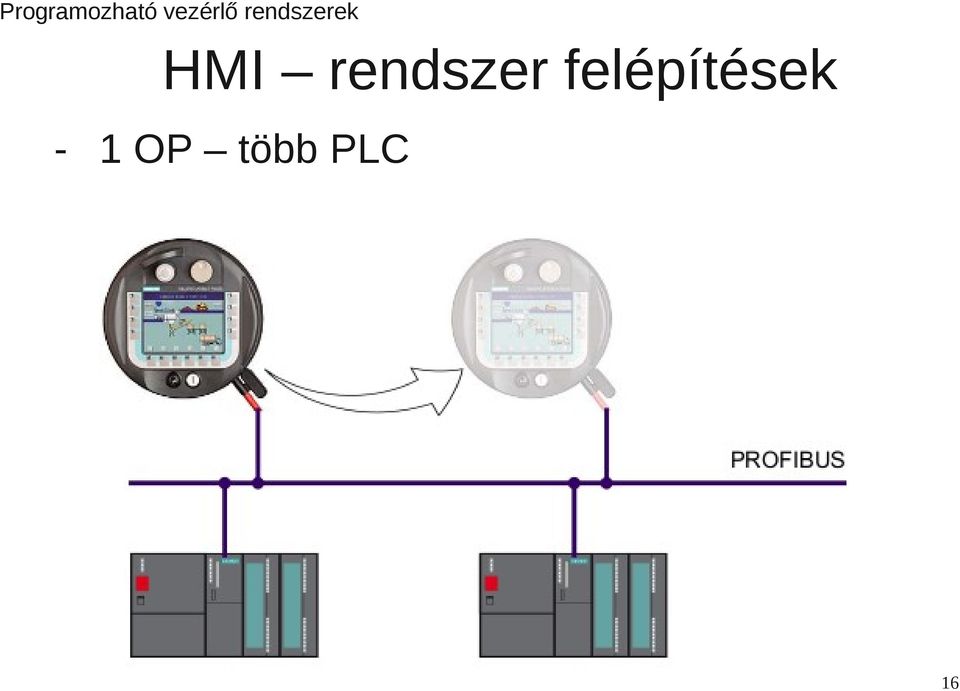

16 HMI rendszer felépítések - 1 OP több PLC 16

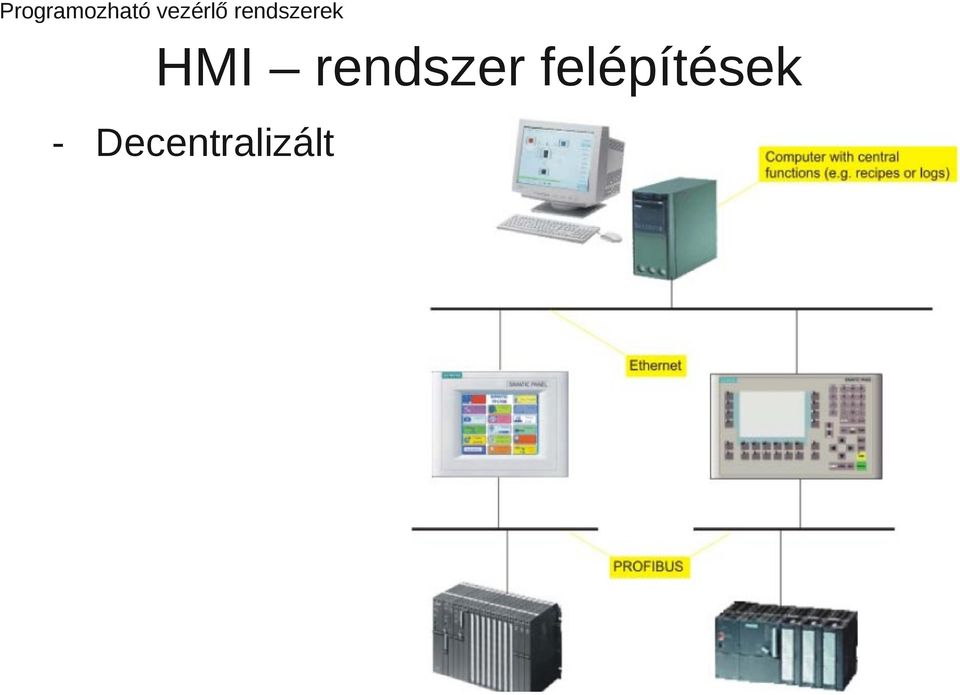

17 HMI rendszer felépítések - Decentralizált 17

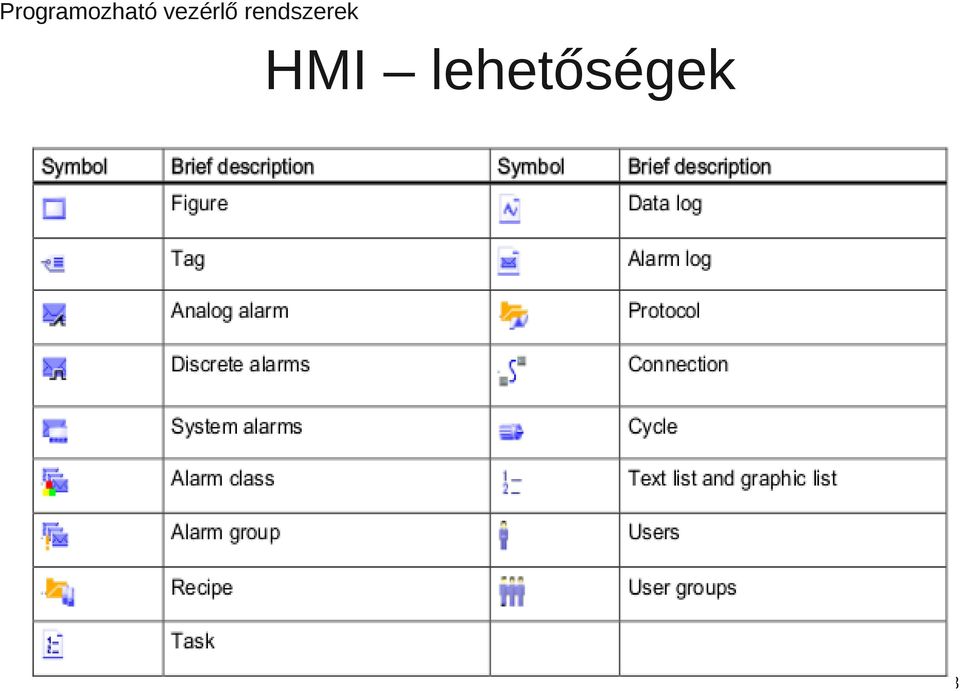

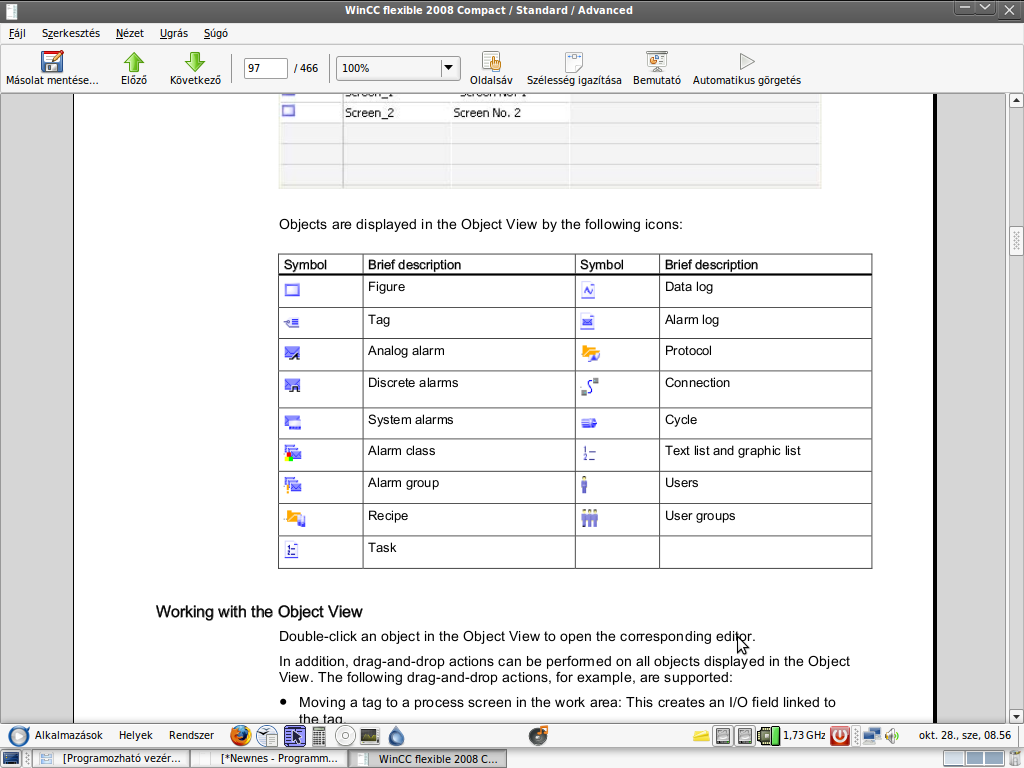

18 HMI lehetőségek 18

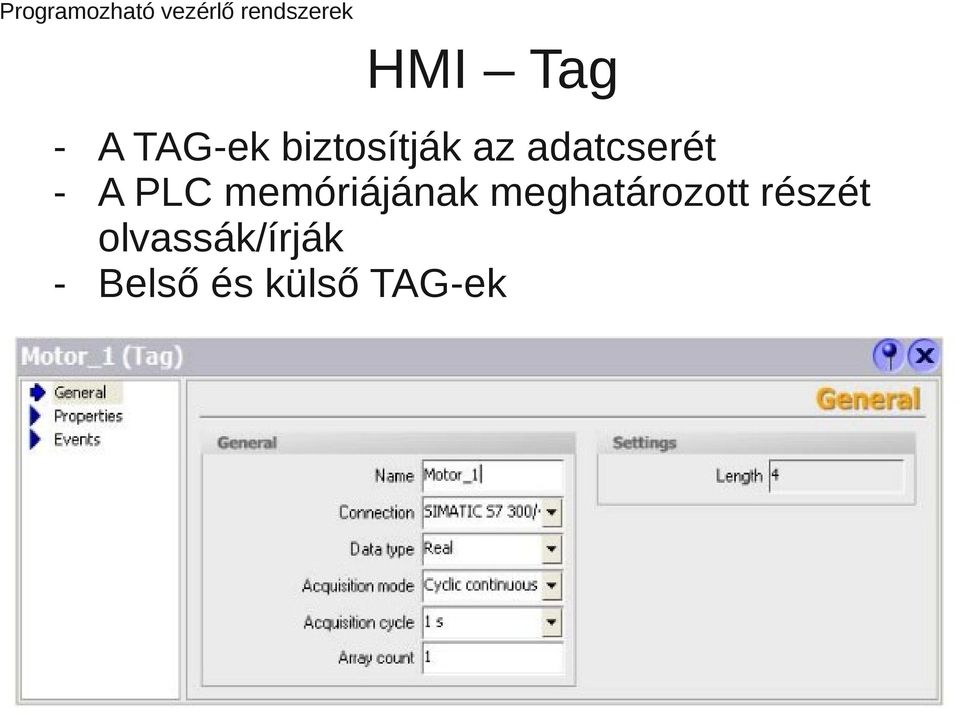

19 HMI Tag - A TAG-ek biztosítják az adatcserét - A PLC memóriájának meghatározott részét olvassák/írják - Belső és külső TAG-ek 19

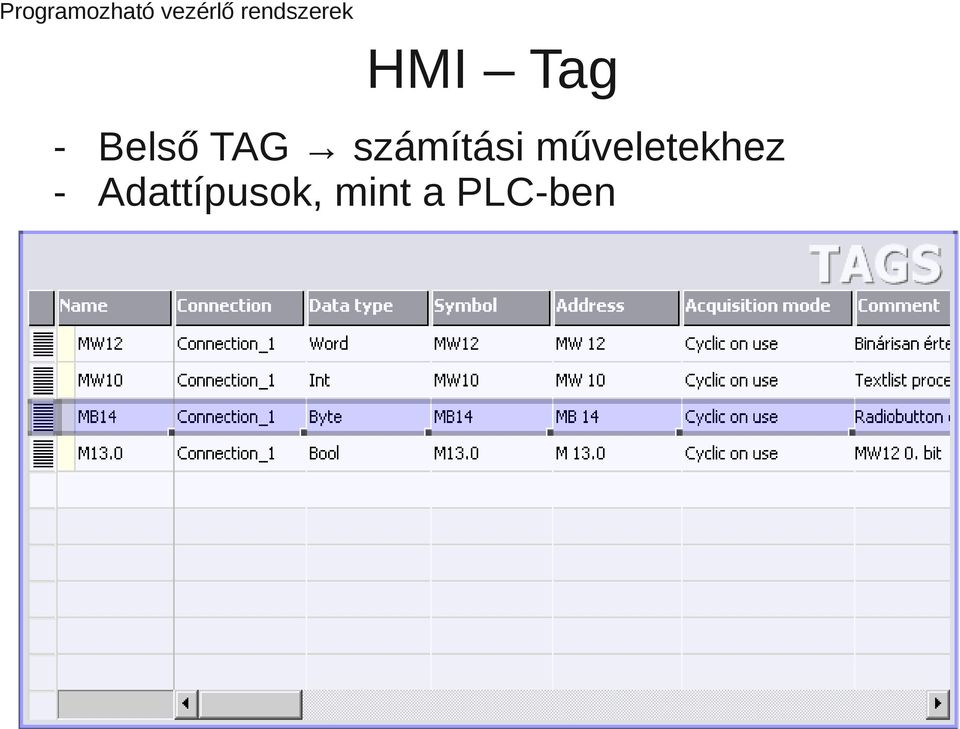

20 HMI Tag - Belső TAG számítási műveletekhez - Adattípusok, mint a PLC-ben 20

21 HMI Tag tulajdonságai - Név Kapcsolat Adattípus és adathossz (string hossza) Adattömb mérete (gyűrűbuffer, receptek) Limitek (túllépés esetén akció) Start érték (HMI indulásakor) Log beállítások (limit, időköz, darabszám) Mintavételi időköz Lineáris nagyítás (mértékegység, százalék) 21

22 HMI Struktúrák - Különböző adattípusokból összeállított adatcsomag 22

23 HMI Képernyők - Statikus és dinamikus objektumok 23

24 HMI Képernyők - Statikus objektumok: - a futási idő alatt nem változnak - Szövegek, grafikai objektumok - Dinamikus objektumok: - A megváltozásuk a folyamat aktuális paramétereitől függ - Trendek, ki-/beviteli mezők, diagramok - Funkciógombok: - beavatkozás a folyamatba, képernyő váltás 24

25 HMI Objektumok - Grafikus alakzatok (line, pline, circle, rectangle) - Text box (szövegek megjelenítése) - I/O box - TAG értékek megjelenítése - adatbevitel (TAG-be) - Date-Time box (in/out) - Graphic IO boksz (grafikus elemek listáról, in/out), pl.: szelep nyitva/zárva - Symbolic IO (szövegek megjelenítése TAG érték alapján) pl.: Motor BE/KI - Button (funkciók, szkriptek hozzárendelése) 25

26 HMI Objektumok - Switch (mint fent csak bistabil) Bar (sáv grafikon) Slider (csúszka) I/O Status force (direkt hozzáférés a PLC memória területeihez) SmartClient View (távoli panel elérés) UserView (felhasználók menedzselése) TrendView (trend grafikon) Recipe view (receptek kezelése) Alarm view (hibaüzenetek kezelése) Alarm window (hibaüzenetek megjelenítése) Help (segítségnyújtás a felhasználónak) 26

27 HMI Objektumok 27

28 HMI Objektumok 28

29 HMI Objektumok 29

30 HMI Alarm System - Folyamat hiba és figyelmeztető jelzései Rendszer és felhasználó által definiált Nyomtatóra átirányítható Memóriakártyára írható Diszkrét alarm: meghatározott PLC bitekre Analóg alarm: limit elérése esetén Hibajelzést nyugtázni kell! Figyelmeztető jelzést nem kell nyugtázni! 30

31 HMI Alarm System 31

32 HMI Alarm System 32

33 HMI Alarm System 33

34 HMI Receptek - Folyamat egyes paramétereinek kombinációit tárolják (keverési arány) - Paraméterek megadása 34

35 HMI Receptek 35

36 HMI Receptek 36

37 HMI Receptek - Kombinációk beállítása 37

38 HMI Receptek - Receptképernyő létrehozása 38

39 HMI Receptek 39

40 HMI Felhasználó kezelés - Az egyes felhasználóknak különböző jogosultságokat adhatunk (kezelő, karbantartó, stb.) - Képernyőhöz való hozzáférés - Receptek kezelése - Hibajelzések nyugtázása - Képernyőkhöz való hozzáférés 40

41 HMI Felhasználó kezelés 41

42 HMI Felhasználó kezelés 42

43 SCADA Bevezetés - Amerikában óta Monitorozás, hiba üzenetek kezelése Adatrögzítés, tárolás adatbázisban Több ipari vezérlő adatainak megjelenítése (RTU Remote Terminal Unit, PLC) - 1 monitorostól az többmonitorosig - LAN, WAN hálózat 43

44 SCADA Elemek - Egy vagy több terepi egység (ezek kapcsolódnak a technológiához) - Kommunikációs kapcsolat (rádió, telefon, kábel, műhold vagy ezek kombinációja) - Központi számítógép(ek) (master station) - Szoftverrendszer, mely a kommunikációt és a megjelenítést biztosítja 44

45 SCADA Elemek 45

46 SCADA Terepi interfész - Adatok gyűjtése a szenzorokról - Hőmérséklet mérés - Áramlás mérés - Teljesítmény mérés - Pozíció mérés stb. - Buszrendszerre kapcsolható érzékelők - A vezérlést a helyi rendszer tartalmazza (kommunikációs sávszélesség) 46

47 SCADA Kommunikáció - Biztosítja az adatok áramlását mindkét irányba - Rádió, kábel, telefon, műhold vagy ezek kombinációja - Kábel csak kis helyi rendszerek esetén - Legtöbbször LAN, WAN hálózat, mely azonos lehet a számítógépes hálózattal - Könnyű (meglévő) útvonal, nincs plusz befektetés 47

48 SCADA Központi gép - Egy vagy több hálózatba kapcsolt számítógép - Az operátorok (terminál) a központi géphez kapcsolódnak (UNIX rendszer régebben) - A gép a gyűjtött adatokat prezentálja az operátornak - Nagy felbontás 48

49 SCADA Workstation - Kommunikációs hálózattal csatlakoznak a központi géphez - Szerver kliens kapcsolat - Adatok megjelenítése és beállítása 49

50 SCADA Szoftver - Központi gép operációs rendszere (UNIX) - Terminál operációs rendszere (ugyanaz mint fent) - Központi gép applikáció: bejövő és kimenő adatok kezelése, grafikus felület (screen, alarm) - Terminál applikáció: hozzáférés a központi gép adataihoz, grafikus felületéhez - Kommunikációs protokol driver - Kommunikációs hálózat menedzsment (monitorozás, hiba érzékelés) 50

51 SCADA Szoftver - PLC program (helyi automatika) 51

52 SCADA Arhitektúrák - Első generációs: monolit - Második generációs: elosztott - Harmadik generációs: hálózati 52

53 SCADA Monolit - Önálló SCADA rendszerek (nem volt nagyon hálózat) 53

54 SCADA Elosztott - Több állomás, elosztott feldolgozás, kommunikáció, a kiesőt a többi pótolja 54

55 SCADA Hálózati - Hasonló, mint az előbb, de nyílt, szabványos kommunikációt használ (Ethernet, TCP/IP) - A hálózati résztvevők száma végtelen - Keveredhetnek az arhitektúrák - Nagyobb kommunikációs igény 55

56 SCADA Hálózati 56
