1 Berker újdonságok 2004 B.IQ nyomógomb Blue Tooth Gateway IP Gateway USB adat interface Univerzális interfész 2 részes és 4 részes B.IQ nyomógombok Különböző anyagok és színek állnak rendelkezésre. Műanyag hófehér Üveg hófehér Rozsdamentes acél B.IQ nyomógombok A süllyesztő doboz helye Különböző funkció variációk állnak rendelkezésre. Nyomógomb B.IQ nyomógomb 1-4 részes B.IQ nyomógomb + RTR és kijelző 3 5 részes 1 részes 2 részes 3 részes 4 részes RTR + kijelző 5 részes RTR + kijelző +IR 4 részes Szenderd szerelési magasság Busz csatoló felhasználói interfésszel (PEI) Installation heights A B.IQ nyomógomb összeszerelése Uniform installation height PEI Design fed lap (akkor helyezze fel, ha már minden további elem a helyén van) Alaplap kijelzővel Átlátszó védő fedő az elektronikához (ne távolítsa el vagy fesse le) B.IQ push button 1gang B.1 push button 4gang B.IQ push button with RTR and display 3gang (also 4gang and 5gang) Távtartó a kijelzőhöz (csak akkor szükséges, ha használunk feliratozó mezőt) Feliratozó mező

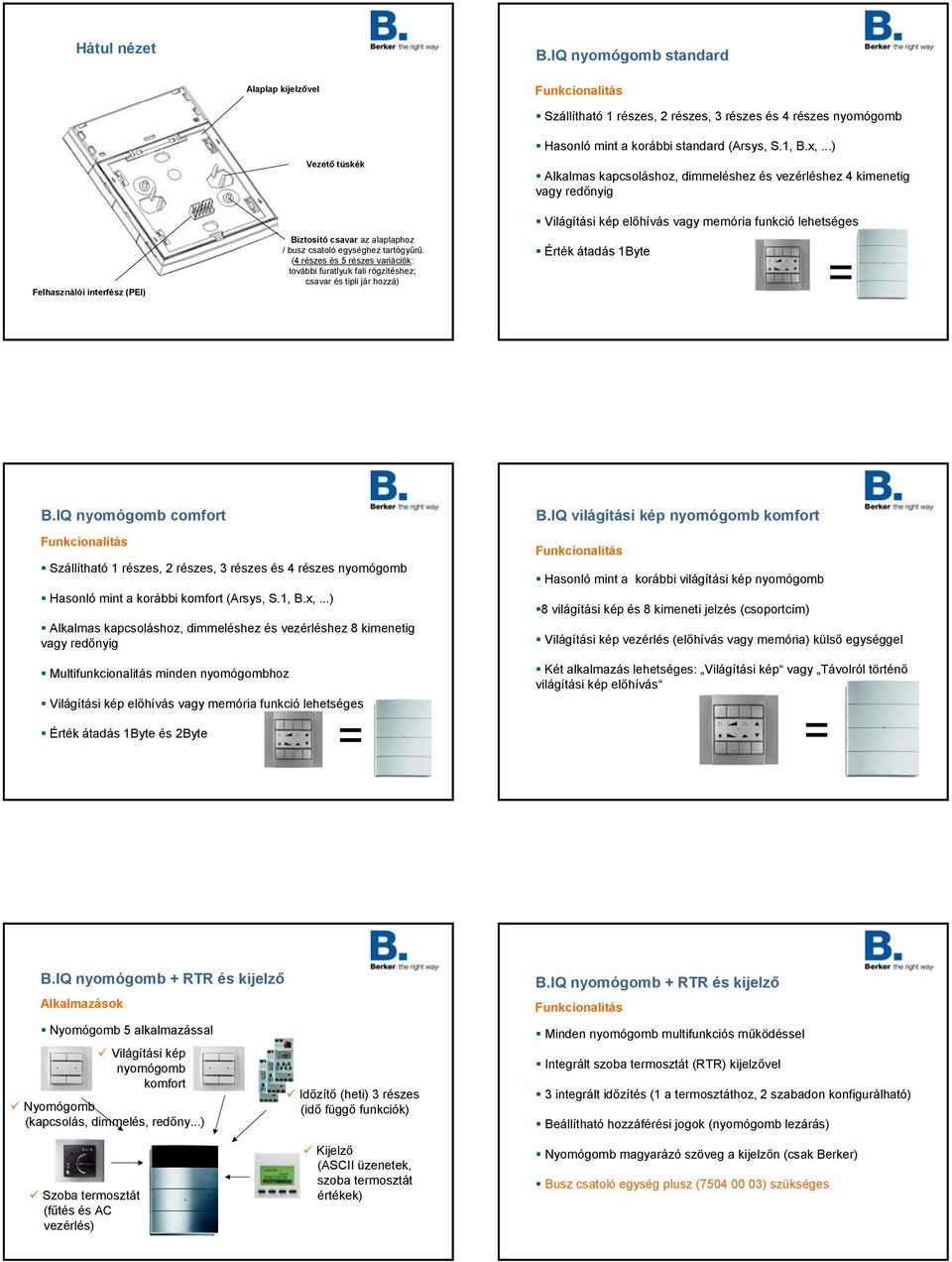

2 Hátul nézet B.IQ nyomógomb standard Felhasználói interfész (PEI) Alaplap kijelzővel Vezető tüskék Biztosító csavar az alaplaphoz / busz csatoló egységhez tartógyűrű. (4 részes és 5 részes variációk: további furatlyuk fali rögzítéshez; csavar és tipli jár hozzá) Funkcionalitás Szállítható 1 részes, 2 részes, 3 részes és 4 részes nyomógomb Hasonló mint a korábbi standard (Arsys, S.1, B.x,...) Alkalmas kapcsoláshoz, dimmeléshez és vezérléshez 4 kimenetig vagy redőnyig Világítási kép előhívás vagy memória funkció lehetséges Érték átadás 1Byte = B.IQ nyomógomb comfort Funkcionalítás Szállítható 1 részes, 2 részes, 3 részes és 4 részes nyomógomb Hasonló mint a korábbi komfort (Arsys, S.1, B.x,...) Alkalmas kapcsoláshoz, dimmeléshez és vezérléshez 8 kimenetig vagy redőnyig Multifunkcionalitás minden nyomógombhoz Világítási kép előhívás vagy memória funkció lehetséges Érték átadás 1Byte és 2Byte = B.IQ világítási kép nyomógomb komfort Funkcionalitás Hasonló mint a korábbi világítási kép nyomógomb 8 világítási kép és 8 kimeneti jelzés (csoportcím) Világítási kép vezérlés (előhívás vagy memória) külső egységgel Két alkalmazás lehetséges: Világítási kép vagy Távolról történő világítási kép előhívás = B.IQ nyomógomb + RTR és kijelző Alkalmazások Nyomógomb 5 alkalmazással Világítási kép nyomógomb komfort Nyomógomb (kapcsolás, dimmelés, redőny...) Időzítő (heti) 3 részes (idő függő funkciók) B.IQ nyomógomb + RTR és kijelző Funkcionalitás Minden nyomógomb multifunkciós működéssel Integrált szoba termosztát (RTR) kijelzővel 3 integrált időzítés (1 a termosztáthoz, 2 szabadon konfigurálható) Beállítható hozzáférési jogok (nyomógomb lezárás) Szoba termosztát (fűtésésac vezérlés) Kijelző (ASCII üzenetek, szoba termosztát értékek) Nyomógomb magyarázó szöveg a kijelzőn (csak Berker) Busz csatoló egység plusz ( ) szükséges

3 B.IQ nyomógomb + RTR és kijelző A B.IQ nyomógomb vezérlői Előnyök a felhasználó számára Nagy működtető felületek Kijelző / kijelző gombok (kijelző; menüvezérelt programozás) Feliratozó mező Nyomógomb magyarázó szöveg a kijelzőn Egyszerű kezelés A kapcsolási idők a felhasználó által beállíthatók Nem szükséges a szerelő jelenléte Állapot LED-ek Funkció gombok 5 készülék az 1-ben Alkalmazások minden szobafunkcióhoz Működésjelző LED A programozó menü - Navigation of the menu Szint III (ETS-ben: Teljes működés) Hozzáférés a teljes menühöz amíg szoftver alapú. Szint II (ETS-ben: Korlátozott működés) Hozzáférés a menühöz, továbbá a hőmérséklet értékek beállíthatók: - váltás a működési módok között - Fűtési hőmérséklet vagy Hűtési hőmérséklet beállítása Szint I (ETS-ben: Nincs működtetés) csak a hőmérséklet értékek állíthatók Karakterek / szimbólumok a kijelzőn Projekt tervezés ETS Plug-In szoftverrel Érték csökkentés (bal kijelző gomb) Változtatások elfogadtatása Komfort működési mód Standby működési mód Éjszakai működési mód Komfort bővítés ( Éjszakai működési mód) Fagy / hő védelem Komfort bővítés ( Fagy / hő védelem működési mód) Szobahűtés kikapcsolás ha a hűtő egységen kondenzáció alakul ki A kívánt hőmérséklet beállításhoz használja a kijelző gombokat Programozó mód Kijelző gombok vagy az egyedi kapcsolók vagy a készülék működtetése lezárva Időzítés aktív vagy vezérlő kijelző saját programozásban Fenntartva későbbi fejlesztésekhez Fűtési energia bekapcsolva vagy a vezérlő kijelző programozásban Hűtési energia bekapcsolva vagy a vezérlő kijelző programozásban Menüelemek változtatása (jobb kijelző gomb) Érték növelés (jobb kijelző gomb)

4 Bluetooth technológia Mi is a Bluetooth? A Bluetooth technológiához adaptál alkalmazások száma folyamatosan növekszik Az EIB-hez miért nem? Bluetooth egy gazdaságos rövid hullámú rádió szabvány Licence-free 2.4 GHz-ISM band Egy kábel helyetesítő PDA / mobile telefon Digitális fényképező Számítógép Scanner Hálózat hordozható készülékekhez Hatótávolság 10 méter (PDA) Biztonság 1600 frekvencia ugrással másodpercenként Headset Nyomtató Biztonság PIN belépéssel a tanítható készülékeknél Bluetooth Gateway Bluetooth Gateway Bluetooth alkalmazások EIB-hez Távvezérlés PDA-val, mobil telefonnal... (jelenleg csak Palm, többi fejlesztés alatt!) 8 szoba és 24 funkció vizualizálása, pl.: világítás, redőny vezérlés, fűtés, AC,... 8 hibaüzenet megjelenítése Vételi távolság kb. 10 m (class1) Bluetooth Gateway süllyesztett Rend. sz xx (S.1, B.1, B.3, Arsys) Jelenleg csak Palm PDA-ákkal használható Csak busz csatoló plusszal működik ( ) Egyszerűen süllyesztő dobozba szerelhető Milyen alkalmazások lehetségesek? Infravörös gateway mint adó Sat TV Video DVD Hifi

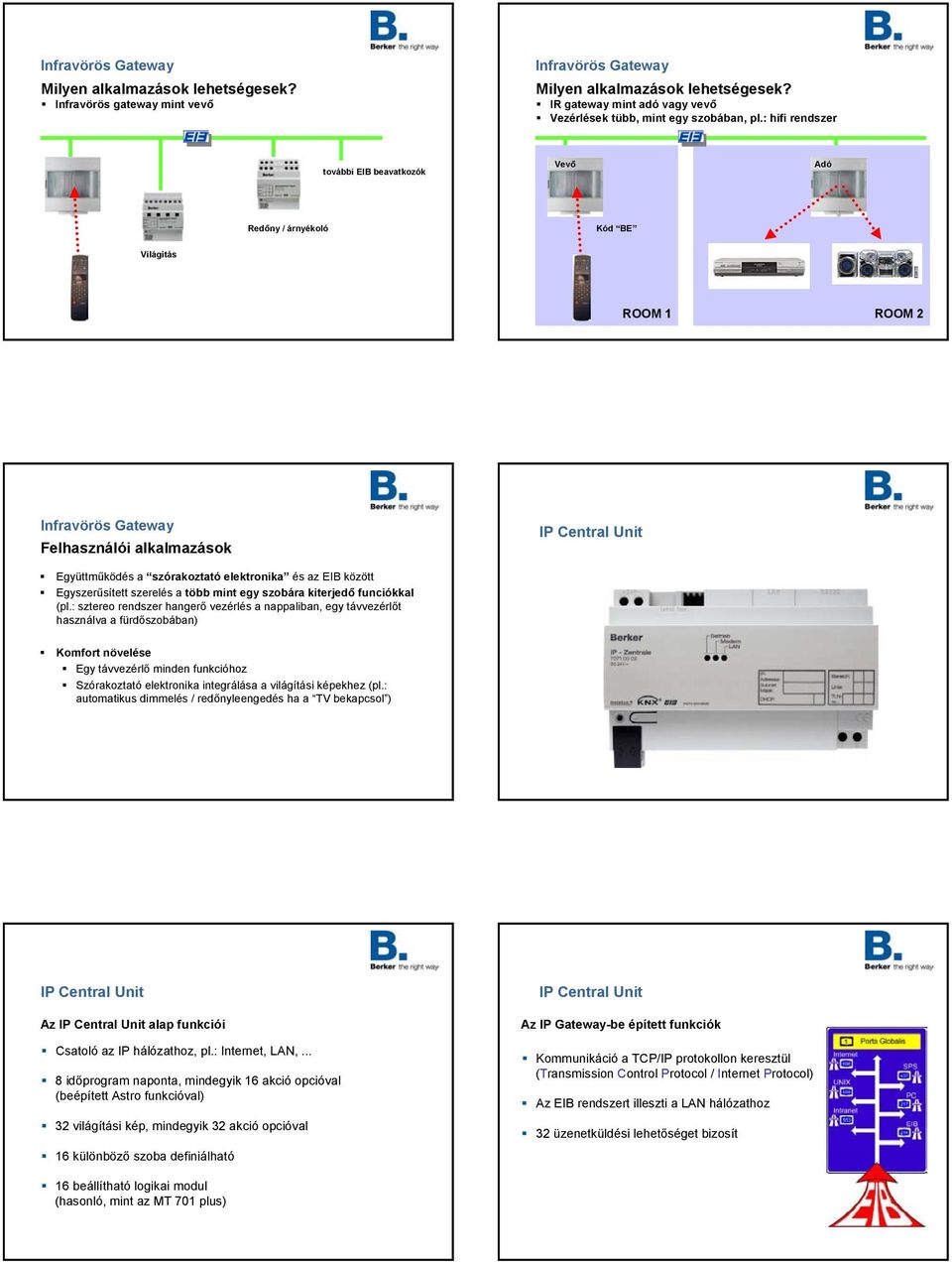

5 Milyen alkalmazások lehetségesek? Infravörös gateway mint vevő Milyen alkalmazások lehetségesek? IR gateway mint adó vagy vevő Vezérlések tübb, mint egy szobában, pl.: hifi rendszer további EIB beavatkozók Receiver Vevő Adó Redőny / árnyékoló Kód BE Világítás ROOM 1 ROOM 2 Felhasználói alkalmazások Együttműködés a szórakoztató elektronika és az EIB között Egyszerűsített szerelés a több mint egy szobára kiterjedő funciókkal (pl.: sztereo rendszer hangerő vezérlés a nappaliban, egy távvezérlőt használva a fürdőszobában) Komfort növelése Egy távvezérlő minden funkcióhoz Szórakoztató elektronika integrálása a világítási képekhez (pl.: automatikus dimmelés / redőnyleengedés ha a TV bekapcsol ) Az alap funkciói Csatoló az IP hálózathoz, pl.: Internet, LAN,... 8 időprogram naponta, mindegyik 16 akció opcióval (beépített Astro funkcióval) 32 világítási kép, mindegyik 32 akció opcióval 16 különböző szoba definiálható Az IP Gateway-be épített funkciók Kommunikáció a TCP/IP protokollon keresztül (Transmission Control Protocol / Internet Protocol) Az EIB rendszert illeszti a LAN hálózathoz 32 üzenetküldési lehetőséget bizosít 16 beállítható logikai modul (hasonló, mint az MT 701 plus)

6 Vizualizáció Csatlakoztatás és szolgáltatás portál Hálózat (LAN) Kézi működtetés Tábla PC Wireless LAN vizualizálás IP kamera Távvezérlés Világítás vezérlés Fűtés vezérlés IP kijelző Bluetooth Vizualizálás IP Central Unit Riasztó rendszer Internet Fizikai érzékelő rendszer USB adat interfész Nyomógomb interfész 2 részes vagy 4 részes Programozás USB porton keresztül (csak ETS3) Két különböző típus: nyomógomb interfész 2 részes vagy 4 részes Két különböző típus: RMD vagy süllyesztett kivitel Rend. sz. süllyesztett kivitel: Rend. sz. RMD (2 modul) kivitel: Nyomógomb interfész 2 részes : Nyomógomb interfész 4 részes : Mindkét kivitel tartalmaz egy busz csatolót A süllyesztett kivitel egy telefon csatlakozó fedlappal burkolható Nyomógomb interfész 2 részes vagy 4 részes Hasonló funkciók, mint a jelenlegi univerzális 8 részes interfésznél Alkalmazások: CSAK bemenetek CSAK kimenetek (4 részes = max. 2 kimenet) 0.8 ma per kimenet Bemenetek és kimenetek A csatornák száma a felhasználó igényeihez optimalizálva: helyi mágnes kontaktus, helyi füstérzékelő RM.1,... 6
