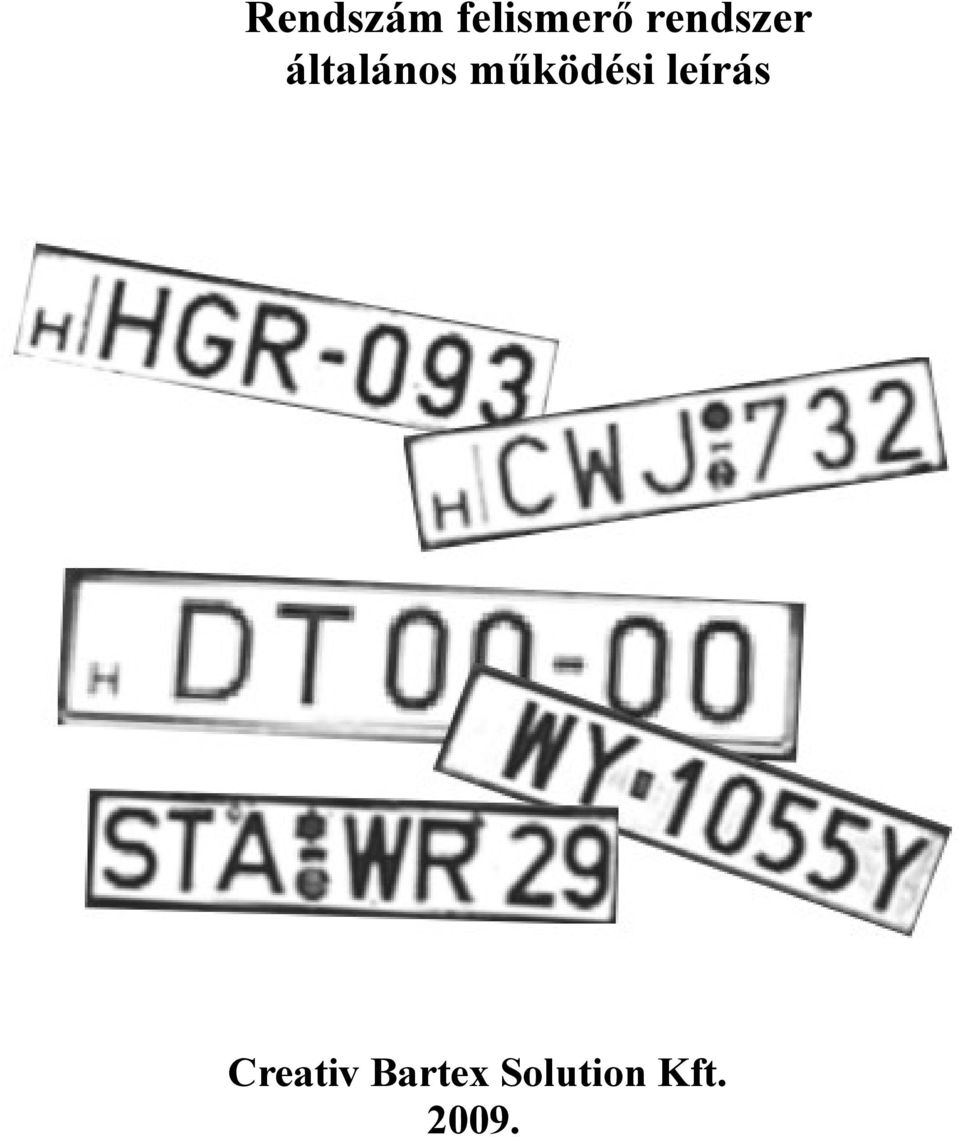

1 Rendszám felismerő rendszer általános működési leírás Creativ Bartex Solution Kft

2 A rendszer funkciója A rendszer fő funkciója elsősorban parkolóházak gépkocsiforgalmának, ki és beléptetésének kényelmesebbé tétele. Eredményes rendszámfelismerés esetén kilépéskor a sorompó automatikusan felnyílik a parkolójegy használata nélkül, megkönnyítve és gyorsítva a forgalmat. További funkció a ki és belépés képei és adatai alapján az események visszakereshetők és dokumentálhatók. Működési leírás: A rendszámfelismerő rendszer videó kamera és infra reflektor segítségével rögzíti a parkolóházba be és kilépő gépkocsik képeit. A képek feldolgozást követően a leolvasott rendszámok A SKIDATA parkolási rendszerbe kerülnek, valamint a rendszámfelismerő és kommunikációs rendszer tárolja. A rendszer egy szerver gépből és szükség szerint több rendszám felismerőgépből áll. A szerver gép tárolja a képeket illetve a rendszámadatokat. Egy rendszám felismerőgép 1-4 rendszám felismerő kamerát kezelhet. Négynél több rendszám felismerő kamera esetén további rendszám felismerő gépre van szükség. A kamera és a rendszám felismerő gép között egy CAT5-ös kábel segítségével továbbítjuk a videó jelet az infra reflektor jelet. Az infra megvilágító éjszaka és nappal is működik. A kamera képfeldolgozását a gépjárművet detektáló hurokjel, vagy infra sorompó jele indítja. Szükség esetén más rendszerekről érkező kontaktus jelet is tud fogadni a rendszer. Ezt a jelet képvételi jelnek hívjuk. Ha a rendszerbe képvételi jel érkezik az adott kapuhoz tartozó kamera infra megvilágítója megvilágítja a rendszámot, és egymás után többször képvétel történik. Ha a rendszámfelismerés sikeres, akkor a képek közül a legjobb kép a képvételi adatokkal együtt letárolódik a szerver gépen a felismert rendszám adattal együtt. Ezzel a rendszám felismerés folyamata lezárult. Az ügyfél által igényelt alkalmazás szerint többféle képen folytatódhat a folyamat. A tipikus parkolóházas alkalmazásnál a szerver gép a parkolási rendszernek adja át az adatokat, amely vagy kényelmi vagy biztonsági funkció megvalósítását teszi lehetővé. Alkalmazható a rendszer mint megfigyelő rendszer is. Ebben az esetben pl. a ki és belépő autók rendszámait tárolhatja kereshetően a rendszer. Egy másik alkalmazási lehetőség adott rendszámú autók azonnali de naplózott beengedése illetve kiengedése. Biztonsági alkalmazásnál lehetőség van arra, hogy fizetős parkolóból csak akkor tudjon kihajtani a jeggyel a gépkocsi, ha a bejáratnál levett rendszám és jegy adat megegyezik a kijáratnál vett rendszám és jegy adattal. Ha eltérés van, akkor csak az üzemeltető engedheti ki a gépjárművet. A rendszámfelismerő rendszer programjai Alapvetően két fő program csoport működteti a rendszert a rendszámfelismerő és a szerver programok. 1. Rendszámfelismerő programok. A programok négy videó kamera jelét tudják kezelni egy négybemenetű videó kártya segítségével. Ezek a programok általában egy önálló pc-n futnak Windows XP operációs rendszer alatt. Egy képfeldolgozás tipikus ideje 240 msec.

3 Alkalmazási körülményektől függően egy rendszám felismerési folyamat ennél lehet hosszabb is. Pl.: több egymás utáni rendszám olvasás a jármű teljes megállásáig. A feldolgozás átlagos ideje msec Egyik fontos program rendszámfelismerő program a képfeldolgozáson kívül vezérli az infra megvilágítókat, valamint szükség szerint egyéb eszközöket. A felismert rendszám adatokat a program átadja a szerver programnak. A rendszám felismerő gép programjai a gép bekapcsolását követően automatikusan elindulnak. Beállítástól függően az egyes rendszámok felismeréséhez felhasznált képek letárolásra kerülnek. A rendszámfelismerő gép képernyőjén a következők láthatóak. 1. A munkaállomás (rendszámfelismerő gép) megnevezése 2. Videó digitalizáló kártya beállításai 3. Kapcsolat a vezérlő programmal 4. Kapcsolat az Rsz. szerverrel 5. A nem használt kamerák felsorolása. 6. A csatornák kézi váltása. (csak teszt célra) 7. A felismert rendszám 8. A beállítástól függően tárolja, vagy átadja a rendszámot, dátumot és a tömörített (jpg) képet a Szerver programnak. Ha nincs kapcsolat beállítástól függetlenül magánál tárolja. (csak teszt célra) 9. JPG, vagy BMP képet tárol. A BMP képet nem továbbítja. (csak teszt célra) 10. A feldolgozás sebessége

4 2. A szerver programok A programok a számítógépek bekapcsolását követően automatikusan elindulnak, felhasználói beavatkozást nem igényel. A szerver program Windows XP operációs rendszer alatt és általában külön pc-n fut. Főbb funkciói: IP hálózaton keresztül tartja a kapcsolatot a rendszámfelismerő gépekkel. fogadja a képeket a rendszám adatokat és az egyéb társított adatokat (idő, kapu azonosító, stb.) Tárolja az adatokat. A fogadott adatokat továbbíthatja más rendszerek számára mint pl.: parkolási rendszer. A tárolt adatokban történő kereséshez egyszerű felhasználó barát felületet biztosít. Kifejezetten parkolók részére lehetőség van rendszámok felvételére a rendszerbe. Az így megadott rendszámú autók időben korlátozhatóan szabadon hajthatnak be és ki a parkolóba. A be és kihajtás időpontjait a rendszer kereshető módon képekkel együtt tárolja. Szerver Program (Rsz_Server.exe) főbb funkciói Egyszerre több rendszámfelismerő programmal kommunikál. (MA1,MA2) Létrehozza a dátumnak megfelelő könnyvtárat és tárolja a képeket. A képek adatait a fájlnév tartalmazza: o 1-4 karakter a Munkaállomás azonosítója o További karakterek a rendszám o Utolsó 8 karakter az idő (óra_perc_másodperc) Pld.: MA01_EFM775_08_12_11 Kommunikál a parkolást felügyelő szoftverrel.

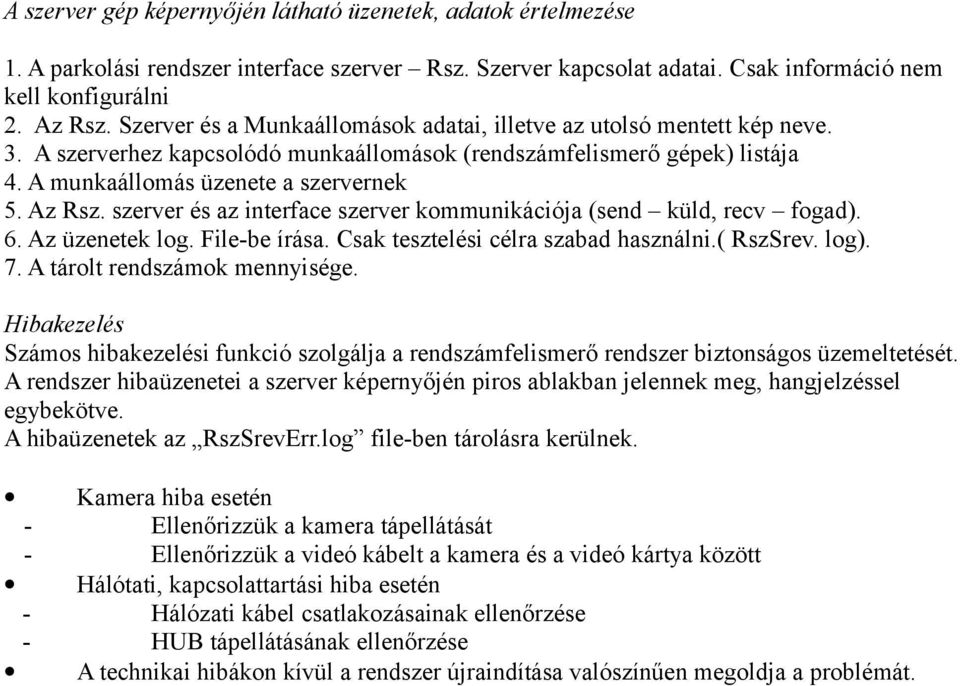

5 A szerver gép képernyőjén látható üzenetek, adatok értelmezése 1. A parkolási rendszer interface szerver Rsz. Szerver kapcsolat adatai. Csak információ nem kell konfigurálni 2. Az Rsz. Szerver és a Munkaállomások adatai, illetve az utolsó mentett kép neve. 3. A szerverhez kapcsolódó munkaállomások (rendszámfelismerő gépek) listája 4. A munkaállomás üzenete a szervernek 5. Az Rsz. szerver és az interface szerver kommunikációja (send küld, recv fogad). 6. Az üzenetek log. File-be írása. Csak tesztelési célra szabad használni.( RszSrev. log). 7. A tárolt rendszámok mennyisége. Hibakezelés Számos hibakezelési funkció szolgálja a rendszámfelismerő rendszer biztonságos üzemeltetését. A rendszer hibaüzenetei a szerver képernyőjén piros ablakban jelennek meg, hangjelzéssel egybekötve. A hibaüzenetek az RszSrevErr.log file-ben tárolásra kerülnek. Kamera hiba esetén - Ellenőrizzük a kamera tápellátását - Ellenőrizzük a videó kábelt a kamera és a videó kártya között Hálótati, kapcsolattartási hiba esetén - Hálózati kábel csatlakozásainak ellenőrzése - HUB tápellátásának ellenőrzése A technikai hibákon kívül a rendszer újraindítása valószínűen megoldja a problémát.
