1 Az átviteli hálózat távkezelése - az alállomási irányítástechnika kezelési vonatkozásai Bencsik Tibor MAVIR ZRt. Üzemviteli igazgató

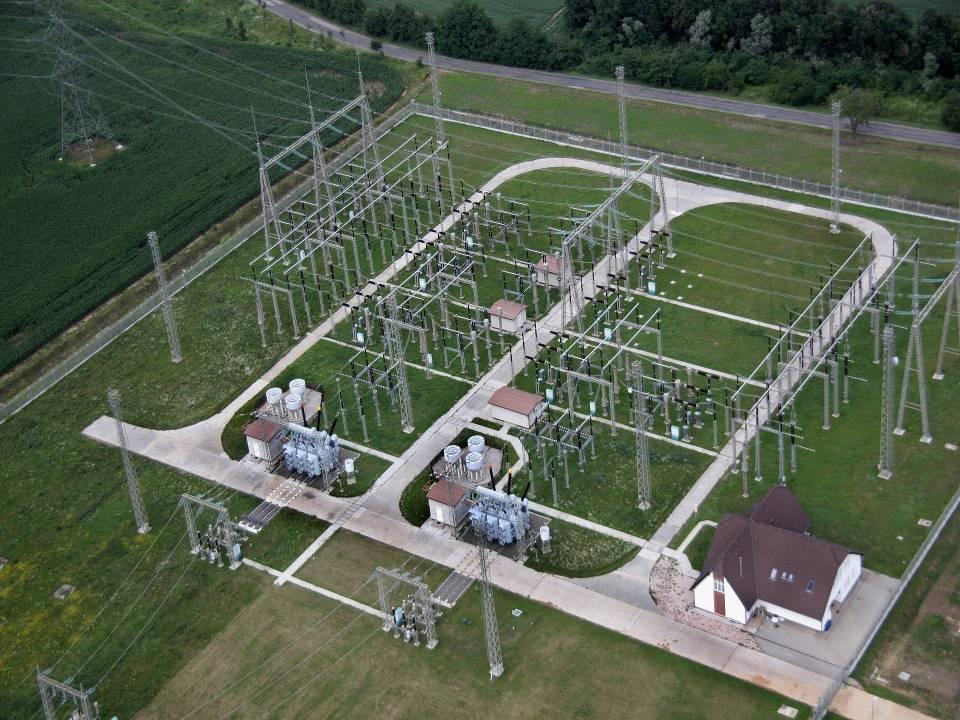

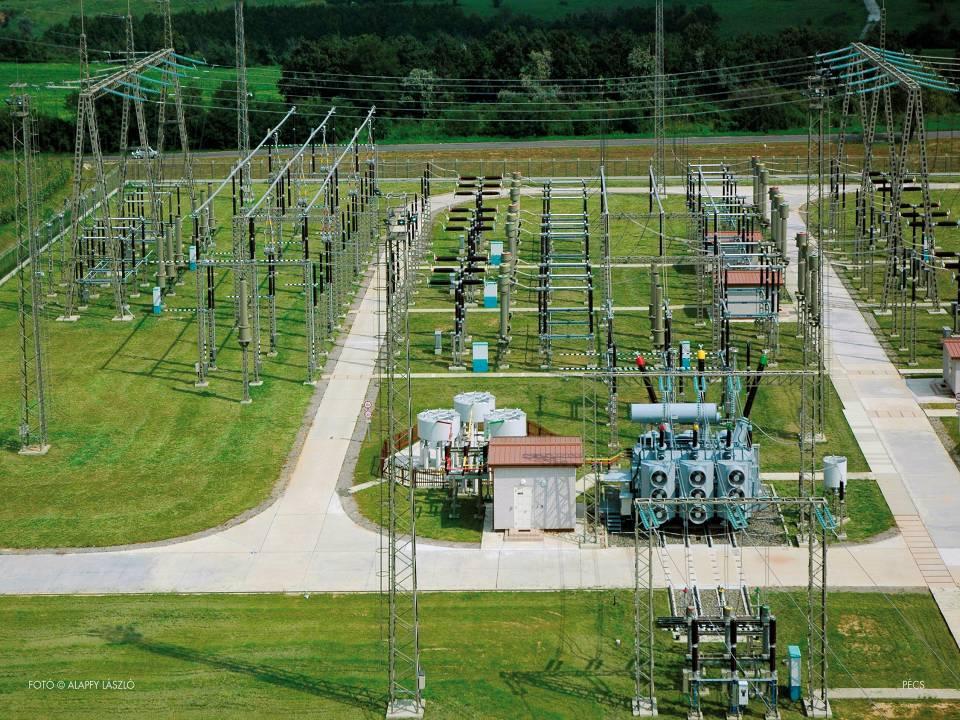

2 Távvezetékek rendszerhossza 4726 km Alállomások száma 28 db

3 Mit kell végeznie az üzemeltetőnek? El kell látnia a berendezések kezelését Helyi kezelés Regionális távkezelés --- megszűnt Központi távkezelés Rendelkeznie kell az állapot ismeretével Biztosítania kell a karbantartottságot Gondoskodnia kell az üzemzavarok elhárításáról Saját személyzettel végzett Szolgáltatásként igénybe vett május 11. 3

4 Mit értünk átviteli távkezelésen? A berendezések állapotának felügyeletét a folytonos szolgálati helyek (ODSZ (Országos Diszpécser Szolgálat) és HÜK (Hálózat Üzemeltetési Központ)) személyzete irányítástechnikai eszközökkel, emellett rendszeres időszakonként a HÜSZ (Helyi Üzemviteli Szolgálat) személyzete az alállomásokon végzi. A tervezett és nem tervezett üzemállapot-változások kezelését a folytonos szolgálati hely személyzete irányítástechnikai eszközökkel, szükség esetén a HÜSZ személyzete a helyszínen végzi május 11. 4

5 Mire terjed ki az átviteli távkezelés? Primer főberendezések (kapcsoló-berendezés, transzformátorok, söntfojtók, távvezeték- csatlakozások) Segédüzemek AC és DC (alap- és tartalék betáplálások, dízel, központi és alelosztók) Szekunder berendezések (kezelési célú irányítástechnika, védelem-automatika, zavarírók, elszámolási mérés, távközlés, monitoring) Épületek, építmények Környezetvédelem Tűzjelzés, tűzvédelem Vagyonvédelem május 11. 5

6 Átviteli hálózat üzemirányítás Rendszerirányítás ODSZ+ Átviteli hálózat kezelés Hálózat-üzemirányítás KDSZ, ÜIK, Erőmű, Fogyasztó MAVIR üzemeltetésű hálózat üzemeltetés irányítás, kezelés HÜK Folytonos szolgálat Munkaidő, azon túl készenlét HÜSZ - VF Távkapcsolás május 11. Kommunikáció 6

7 A távkezelést biztosító irányítástechnikai-rendszer feladata Az átviteli hálózat berendezéseinek felügyeletét, kezelését ellátó személyzet kiszolgálása normál és üzemzavari helyzetekben Az üzemirányítók (Országos Diszpécser Szolgálat (ODSZ), Körzeti Diszpécser Szolgálatok (KDSZ-ek)) és az egyéb felhasználók (erőművek, stb.) üzemirányításhoz szükséges információkkal történő kiszolgálása május 11. 7

8 A debreceni vezénylő a 90-es években Központi hálózatkezelői és rendszerirányítói munkahelyek 2011-ben

9 RTU adatgyűjtési feladatok Mezőgépekkel - jelzések, állásjelzések, mérések, vezérlések Védelmes munkahellyel - jelzések, mérések Segédüzemi PLC-vel - jelzések, állásjelzések, mérések, vezérlések (különböző protokollon) Transzformátor hűtésautomatika PLC-vel - jelzések, mérések, vezérlések Egyéb kapcsolatok: pl. elszámolási mérés (FAG), másik alállomás RTU-ja, vagyon-, tűz-, beléptető rendszerekből az átjelzés, stb május 11. 9

10 RTU - Fejgép feldolgozási funkciók Primer (és segédüzemi) berendezések (alállomási szintű) reteszelése Megszakító szinkronellenőrzött bekapcsolása (szinkron állapot ellenőrzése, MEGKA megszakító kapcsoló automatika) Kezelési illetékesség kijelölése (pl. helyi, KEK, központi irányok) Egyéb funkciók: pl. MERSZA trf. MW mérésből impulzust képez, DUAL fejgépek bizonyos funkcióinak szinkronizálása május

11 RTU - Mezőgép feldolgozási funkciók Primer berendezések mezőszintű reteszelése Transzformátor hűtésautomatika (Than+) Segédüzemi átkapcsoló automatika (SÜA) Áram- és teljesítmény összegzés Áram- és feszültség aszimmetria figyelés Egyéb funkciók: pl. elszámolási mérés impulzus számlálás, SZAMER elszámolási méréshez kapcsolódó, MERDIFF elszámolási méréshez összegzés május

12 RTU struktúra KEK, HAM, MAVIR, ÁSZ,, TESZT KEK, HAM, MAVIR, ÁSZ,, TESZT GPS, DCF FEJGÉP A FEJGÉP B MEZŐGÉP MEZŐGÉP SÜ PLC MEZŐGÉP MEZŐGÉP Védelmes munkahely MEZŐGÉP MEZŐGÉP Egyéb kapcsolatok: FAG Másik alállomás RTU stb.

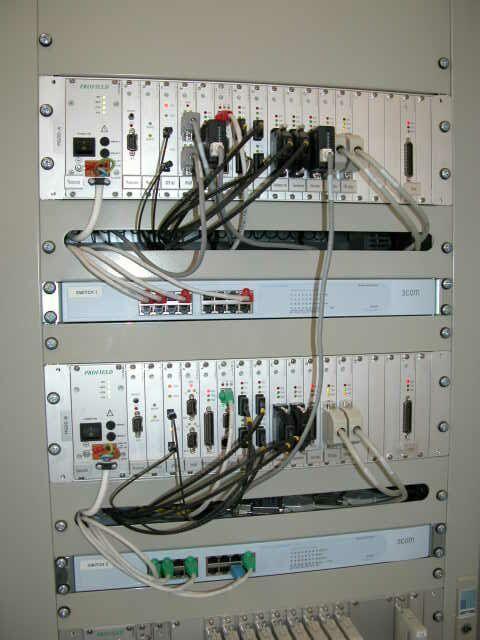

13 Fejgépek - Pécsi Aá május

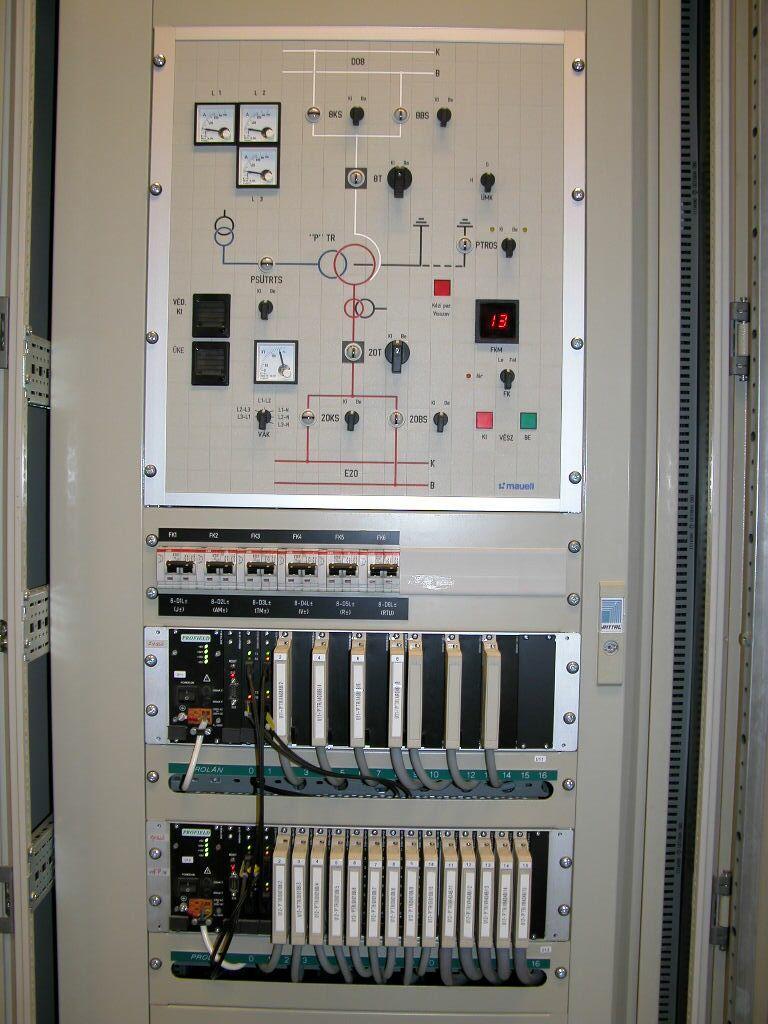

14 Mezőgépek és erősáramú szükségvezérlő - Zuglói Aá május

15 Mezőgépek és LCD vezérlő - Albertfalvai Aá május

16 SCADA alapfunkciók Eseménynaplózás (szűrés, archiválás) Technológiai sémaképek megjelenítése Jelzések megjelenítése Mérések megjelenítése, trend, napijelentés Vezérlések kiadása (több lépésben) Alarm kezelés (több szintű) Erősáramú duda működtetés Ki-be jelentkezés, különböző hozzáférések Nyomtatás Időkezelés Öndiagnosztika megjelenítése (RTU) Kezelési illetékesség kezelése Modemes kapcsolat május

17 SCADA intelligens, kezelést támogató funkciók Feszültségfüggő színezés Földelt állapot, kézi földelők megjelenítése Alarm redukció (TOLVÉD) Távvezeték vonali készülékeinek reteszelése Kapcsolási sorrend készítése, végrehajtása SMS üzenet küldése Videó rendszerben automatikus képráfordulás a kapcsolás alatt álló készülékre május

18 Központi távkezelés rendszervázlat - 3/ május

19

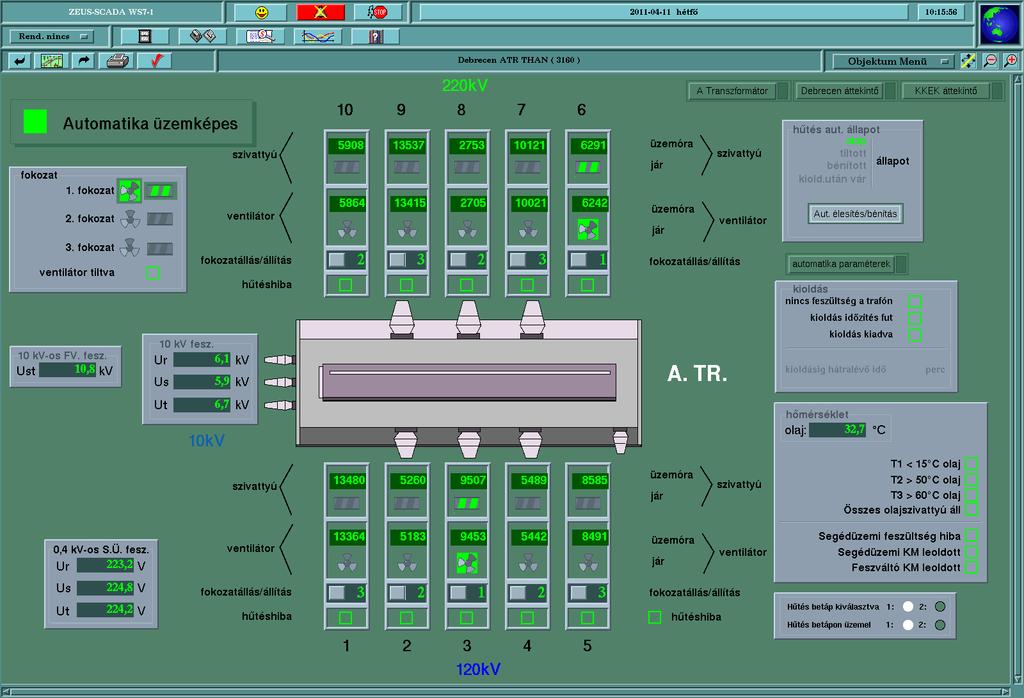

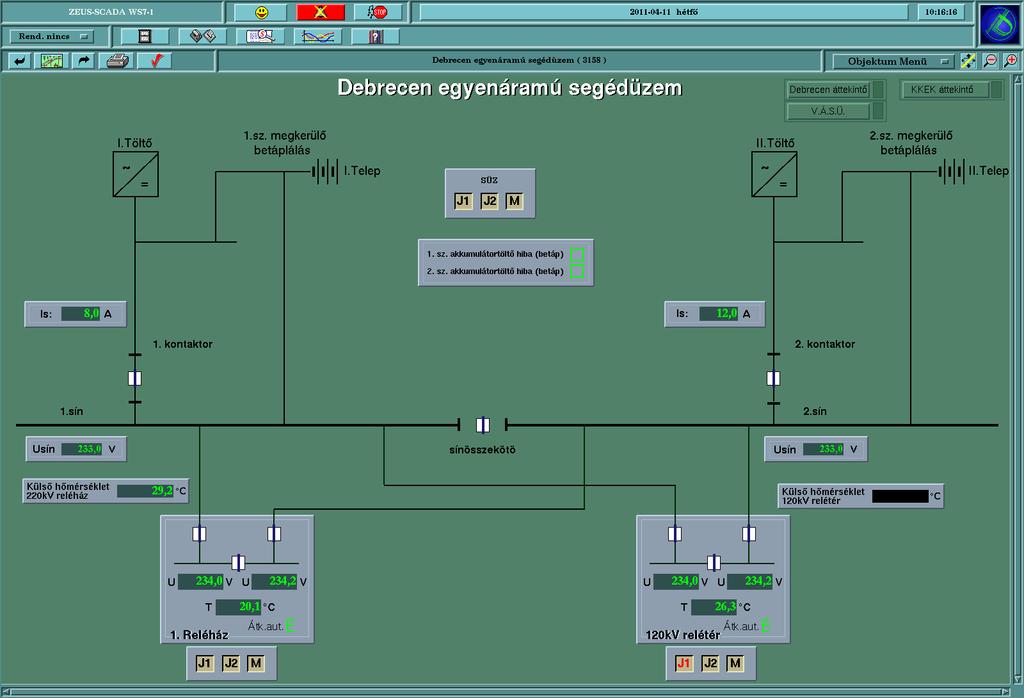

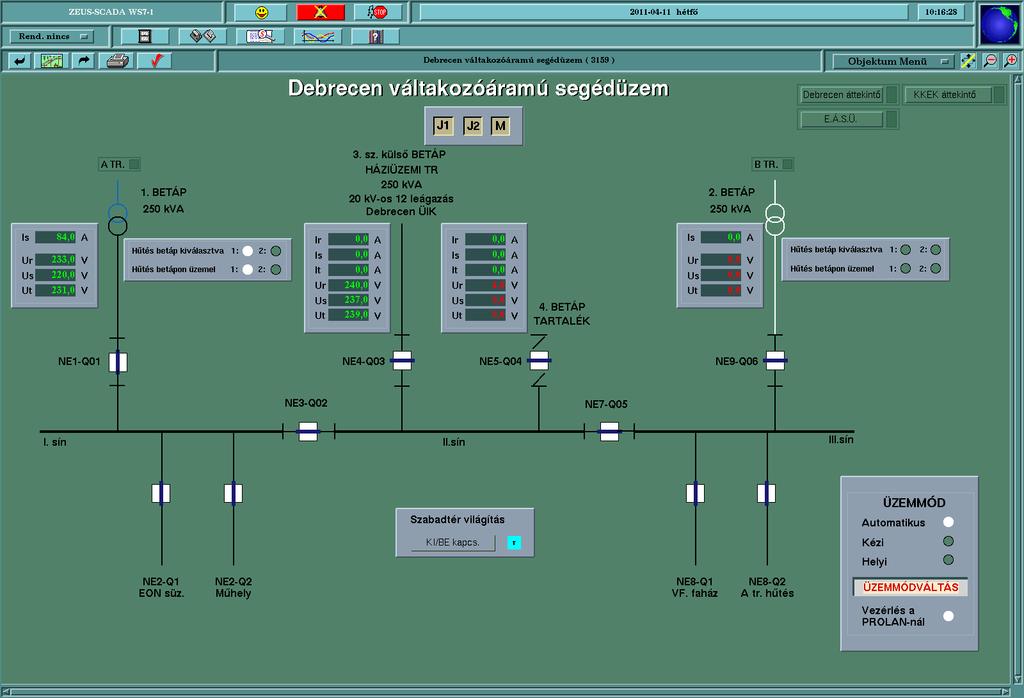

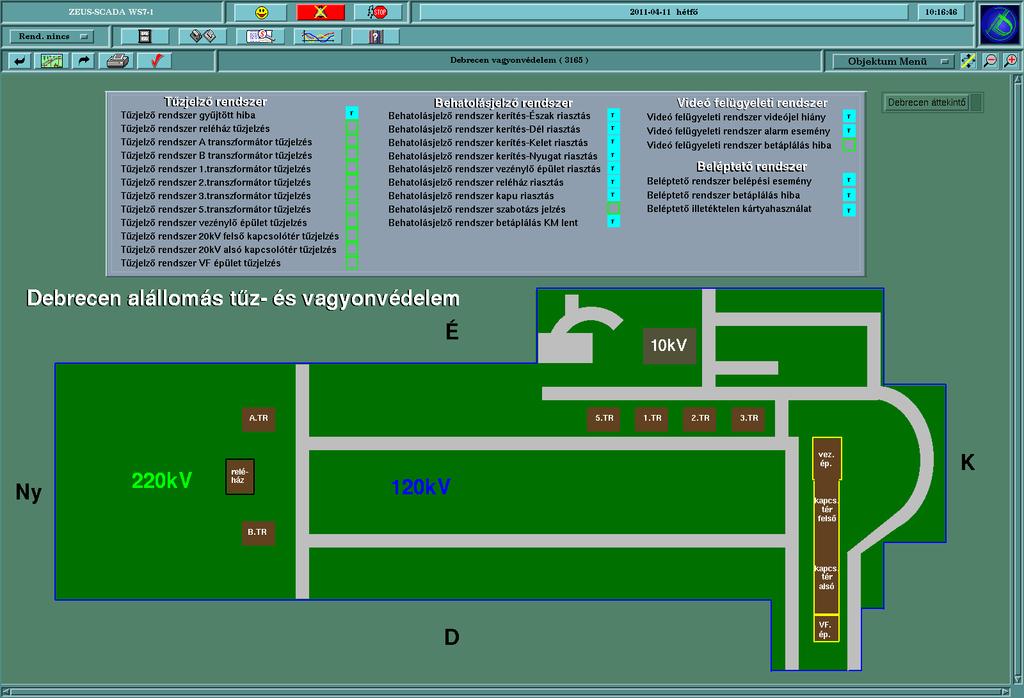

20 Irányítástechnikai rendszer áttekintők május

21

22

23

24

25

26

27 Honnan jöttünk? Regionális távkezelés céljai (1998.) Az alaphálózati alállomások távkezelése lehetővé teszi: A magasabb színvonalú üzemvitelt, az egységesebb üzemeltetési rend szerinti kezelést. A KEK-ekbe és a HÜSZ-ökbe koncentrált magas szakmai tudású kezelőszemélyzet alkalmazásával az események gyorsabb és szakszerűbb kezelését. A tervezett, ill. nem tervezett események egy-egy kezelési helyre vetített nagyobb száma miatt a kezelők egyenletes leterhelését. A hálózati munkák hatékonyabb, technológia-közelibb kiszolgálását. Létszámcsökkenést, és ezzel a bér-, és személyi jellegű költségek csökkenését. Hatékonyabb beavatkozási lehetőség megteremtését rendkívüli alállomási, ill. hálózati helyzetek esetére május

28 Hol vagyunk? Központi távkezelés céljai (2008.) Megvalósításának célja: Üzemirányító központ kialakítása a MAVIR ZRt. tulajdonában, ill. kezelésében lévő alállomási készülékek távkezelésére, valamint az üzemirányítás és a távkezelés optimalizálása műszaki és szervezeti vonatkozásban. A távkezeléssel foglalkozó operátori/diszpécseri összlétszám csökkenése, megtakarítások a működési költségekben és a jövőbeni beruházások terén. Az üzemi/üzemzavari kapcsolások időtartamának és az egyeztető/utasító telefoni kommunikációnak a csökkenése. Az üzemi/üzemzavari helyzetfelismerés áttekintőképességének növekedése. A hálózati üzemzavar elhárítás hatékonyságának növekedése május

29 Hova tartunk? A központi távkezelés fejlesztése ( ) Kezelők tudásának, gyakorlatának fejlesztése üzemértékelés, eset elemzés, szimuláció SCADA fejlesztés - célja a kezelők munkájának segítése a megnövekedett feladatok sikeres elvégzéséhez Adatpont listák egységesítése (törzsadatpont-lista érthető, egyértelmű szöveggel növelt karakterekkel) Xgram képek információtartalmának javítása, sémák módosítása, egységesítése Automatikus kapcsolási sorrend funkció alkalmazása Online napló szűrés Távkezelhető transzformátor hűtésautomatikák május

30 Összegezve a központi távkezelés jellemzői Villamosenergia-rendszer (VER) üzemirányítása ODSZ feladat Az átviteli hálózati üzemeltetés operatív irányítása az Üzemeltetés Irányítási Osztály szolgálati helyén, a Hálózat Üzemeltetési Központban (HÜK) ellátott feladat Távkezelési feladatok - megosztva az ODSZ és a HÜK között az ODSZ üzemirányítású berendezéseket az ODSZ, a nem ODSZ üzemirányítású berendezéseket a HÜK távkezeli május

31 Köszönöm a figyelmet.
