1 A MAVIR egyesített tréningszimulátorának alkalmazása a diszpécserek képzésében dr. Kovács Attila Astron Kft Sztráda Gyula MAVIR ZRt. FIO szeptember 11.

2 Új kihívások a rendszerirányításban 2 Az alaphálózat távkezelési tevékenysége és a rendszerirányítás integrálódik. Közös szervezeti háttér és eszköz-rendszer. A kezelési felelősség koncentrálódik, az irányított technológia kiterjedése nő. A rendszerirányító és az alaphálózati távkezelő rutinos együttműködése továbbra is elengedhetetlen.

3 Tevékenységek összehasonlítása Rendszerirányítás Az energiaegyensúly biztosítása a legfőbb feladata. Lassúbb dinamikájú rendszerszintű folyamatok figyelése (P, f változásai). Általában közvetett beavatkozás (utasítások). A hálózatot gráfként látja (csomópontok és ágak). Széles horizontú. A diszpécser látókörének határa a szomszédos országok energiarendszeréig terjed (néha még azon is túl). Távkezelés A berendezések folyamatos üzemének biztosítása a fő feladata. Gyors, berendezés szintű események, állapotváltozások figyelése (védelmek, automatikák, kapcsolások). Közvetlen beavatkozás (működtetés). A hálózatot készülékek összekapcsolt rendszerének tekinti. Szűkebb horizontú. Egyszerre általában csak egy alállomással, vonallal foglalkozik. 3

4 DTS és KKEKTSZ összehasonlítása 4 DTS Rendszerirányítást végző munkatársak oktatására szolgál. A rendszert felülről látja A vill. technológiát ágakból és csomópontokból álló gráfnak tekinti. A lassabb lefolyású rendszerszintű eseményekre koncentrál Teljesítményáramlások, feszültség viszonyok (kvázistacioner) Teljesítmény-frekvencia modell Nincs fázisonkénti leképzés Milliszekundumos és másodperces időfelbontás Szimulál Emulál Folytonos valósidejű modellezés KKEKTSZ Alállomási távkezelést, kapcsolást végző munkatársak oktatására szolgál. Alulról építkezik A vill. technológiát együttműködő készülékekkel modellezi Részletes és rugalmas funkcionális készülék modellezés és jelképzés (védelmek) Részletes kapcsolási modell (reteszek) A gyors lefolyású hálózati eseményekre koncentrál Kapcsolások Zárlatok, védelmi működések Készülék meghibásodások Fázisonkénti leképzés Milliszekundumos időfelbontás Diszkrét valósidejű modellezés

5 Oktatóterem tegnap 5

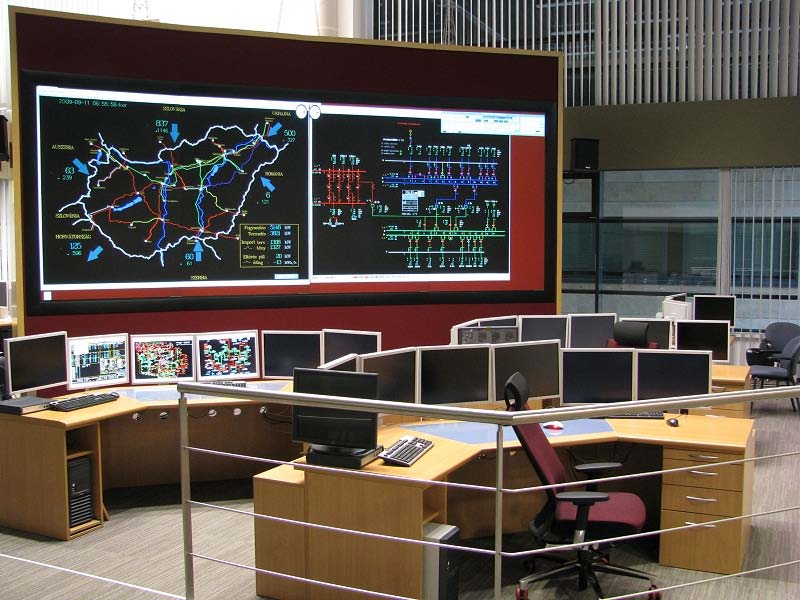

6 Oktatóterem ma 6

7 A kooperatív tréning és követelményei 7 Definíció: A rendszerirányító és hálózati távkezelő egyszerre, együttműködve gyakorol. A diszpécserek továbbra is saját kezelői felületük (a valós EMS/SCADA rendszerük) előtt gyakorolnak. Minden pillanatban ugyanazt a villamosenergia-rendszer állapotot láthatják. A két villamos modell minden tekintetben konzisztens (topológia, analóg értékek, meghibásodások, működések, idő és időzítések stb.) Továbbra is biztosítani kell a két szimulátor rendszerben az egymástól független, önálló gyakoroltatás lehetőségét (szétcsatolt üzemmód) Ott szimulálunk ahol pontosabb eredményt ad A számított adatok cseréje biztosított Több hallgató és oktató dolgozhat egyidejűleg

8 Egyesített szimulátor rendszer 8 OP1 OP2 SYS OP2 OP3 OP4 Üzemirányító rendszer (Control Center Model) KKEK SCADA HAM KKEKTSZ interfész TCP/IP DTS interfész RTU model Energiarendszer modell Power System Model Tréneri funkciók, felület (Trainer position, GUI) DTS KKEKTSZ Technológiai modellek Topológia Kapcsolási Védelmek, automatikák Analóg mérések Tréneri funkciók, GUI

9 Főbb technikai jellemzők 9 Egyesíti a két szimulátor előnyeit A modellek kiegészítik egymást, párhuzamos funkciók letiltva (pl. VA, analóg modell). Vezérlések OP 1-4-ig mindegyik diszpécseri munkahelyről - kiadhatók. Inicializálás, alapesetek mentése, időszinkron, szimuláció vezérlése: DTS. Visszajátszás nincs. Modell-eltérések, konverziók: dinamika, aszimmetrikus állások, csomóponton belüli áramlások, terjedelem (csatlakozó hálózat, erőművek, segédüzem, köf). Eltérő adatbázis leíró struktúra, kézi szinkronizálás

10 Oktatás 10 DTS KKEKTS OP1 OP2 OP3 DTS OKTATÓ KKEKTS OKTATÓ

11 Köszönjük a figyelmet!
