1 Az IEC61850 szabvány Csipke György fejlesztőmérnök november 17. 1

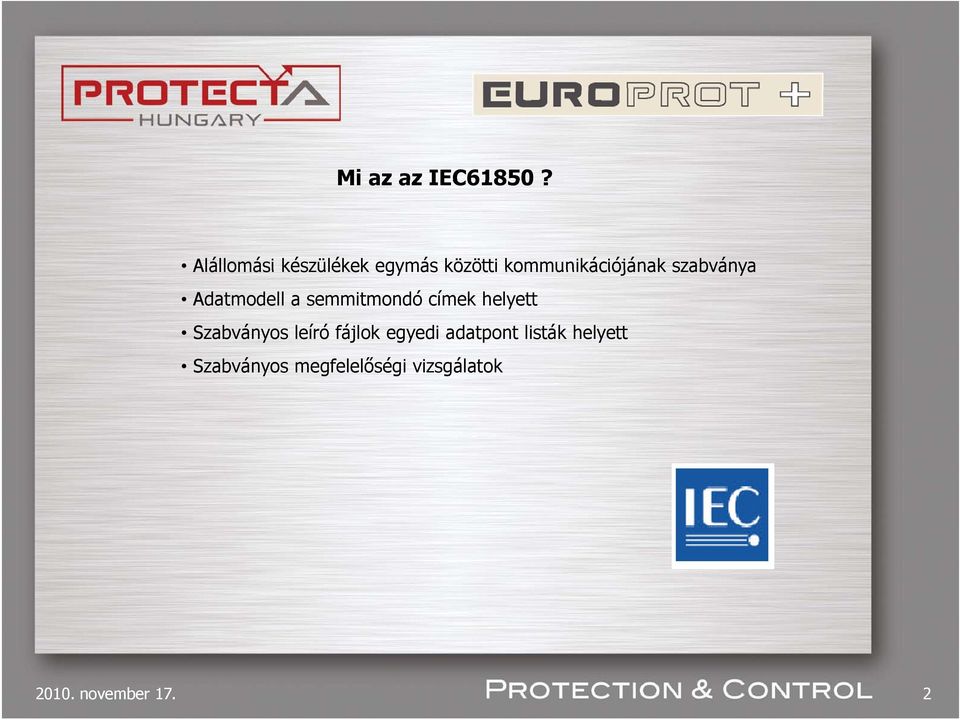

2 Mi az az IEC61850? Alállomási készülékek egymás közötti kommunikációjának szabványa Adatmodell a semmitmondó címek helyett Szabványos leíró fájlok egyedi adatpont listák helyett Szabványos megfelelőségi lő vizsgálatok november 17. 2

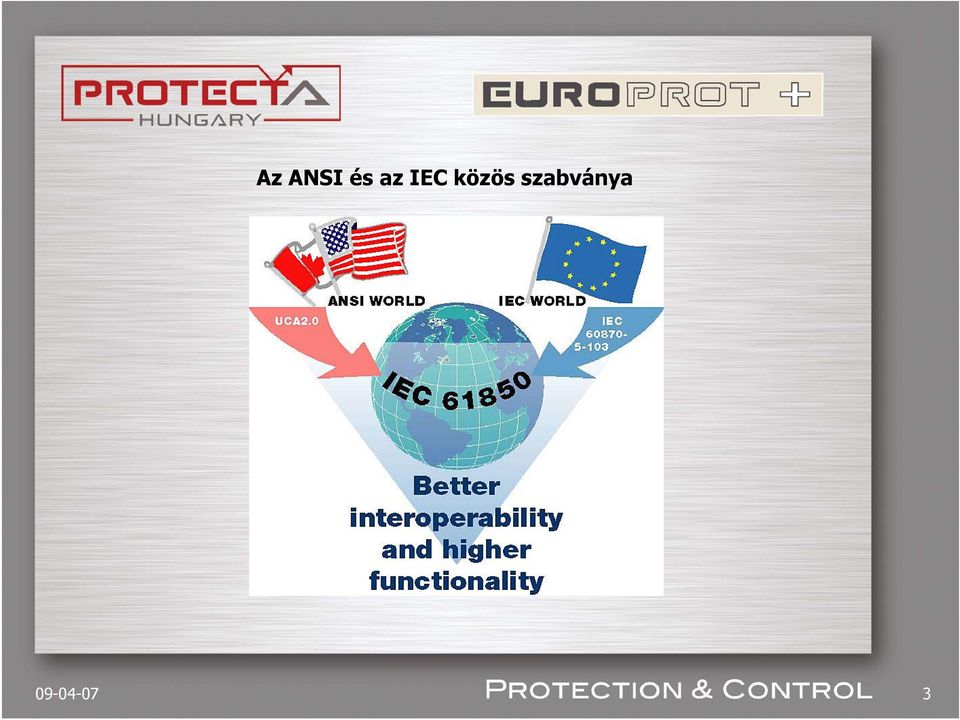

3 Az ANSI és az IEC közös szabványa

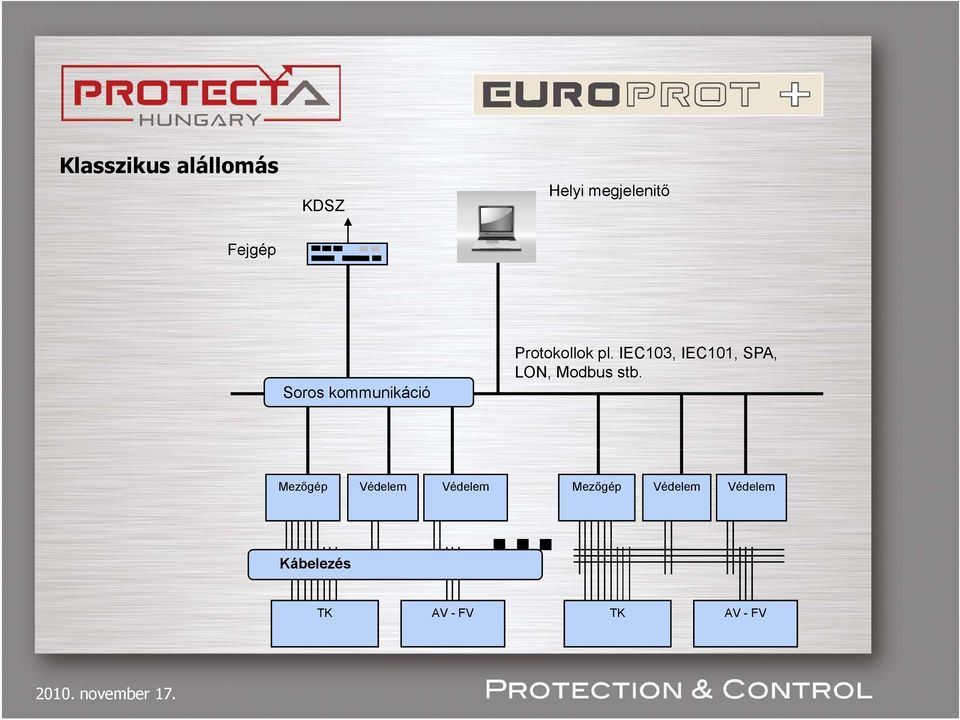

4 Klasszikus alállomás KDSZ Helyi megjelenitő Fejgép Soros kommunikáció Protokollok pl. IEC103, IEC101, SPA, LON, Modbus stb. Mezőgép Védelem Védelem Mezőgép Védelem Védelem Kábelezés TK AV - FV TK AV - FV november 17.

5 A jövő alállomása Kezelői munkahely KDSZ Mérnöki munkahely Állomási szint Állomási busz (LAN) Fejgép Mező szint Vezérlés Védelem Vezérlés & Védelem Védelem Vezérlés Folyamat busz (LAN) Technológia Process Interface Process Interface Process Interface november 17. 5

6 Kommunikáció emberi szempontból IED 1 Data TOC Pick-up CB1 is Closed I Phase L1 is 200A V Phase L1 is 26.3kV Technológia Például: Túláramvédelem ébredt Megszakító bekapcsolt R fázisú áram 200 A R fázisú feszültség kv november 17. 6

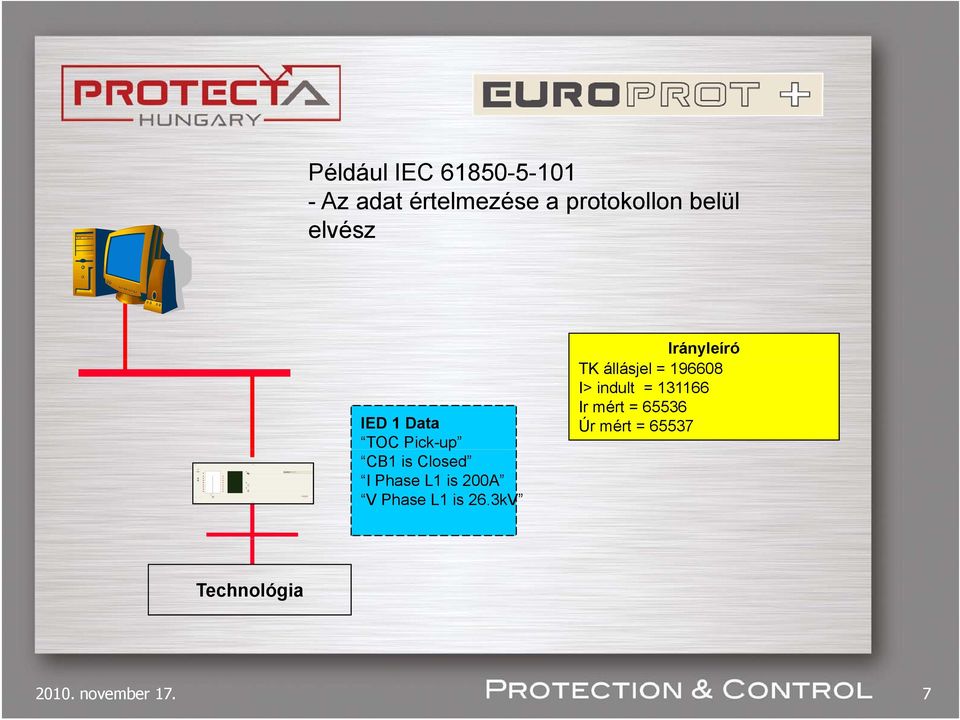

7 Például IEC Az adat értelmezése a protokollon belül elvész IED 1 Data TOC Pick-up CB1 is Closed I Phase L1 is 200A V Phase L1 is 26.3kV Irányleíró TK állásjel = I> indult = Ir mért = Úr mért = Technológia november 17. 7

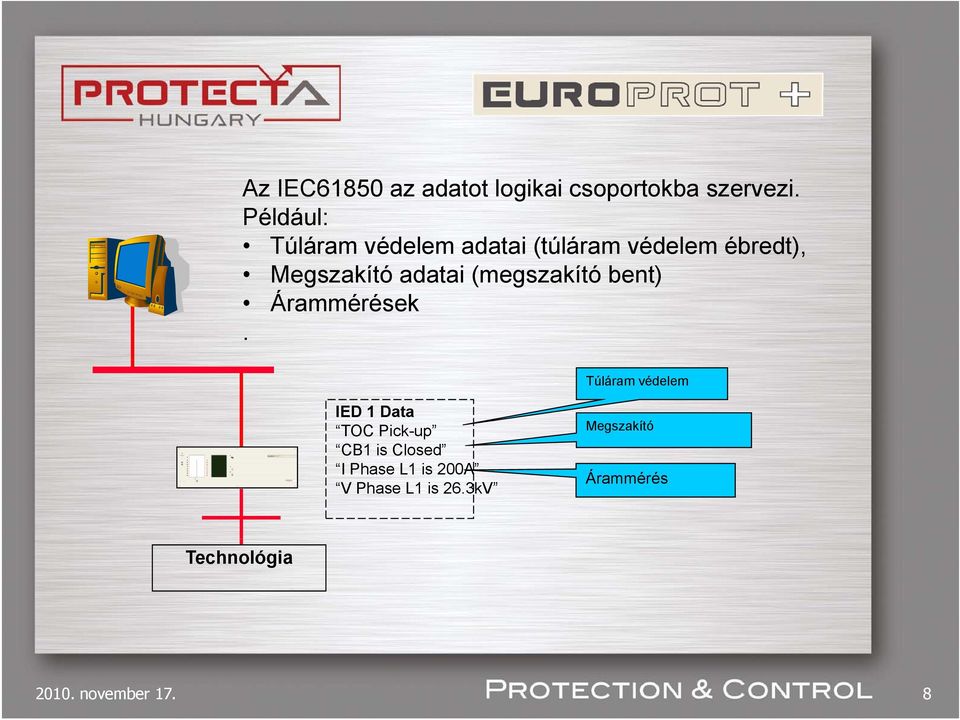

8 Az IEC61850 az adatot t logikai i csoportokba szervezi. Például: Túláram védelem adatai (túláram védelem ébredt), Megszakító adatai (megszakító bent) Árammérések. Túláram védelem IED 1 Data TOC Pick-up CB1 is Closed I Phase L1 is 200A V Phase L1 is 26.3kV Megszakító Árammérés Technológia november 17. 8

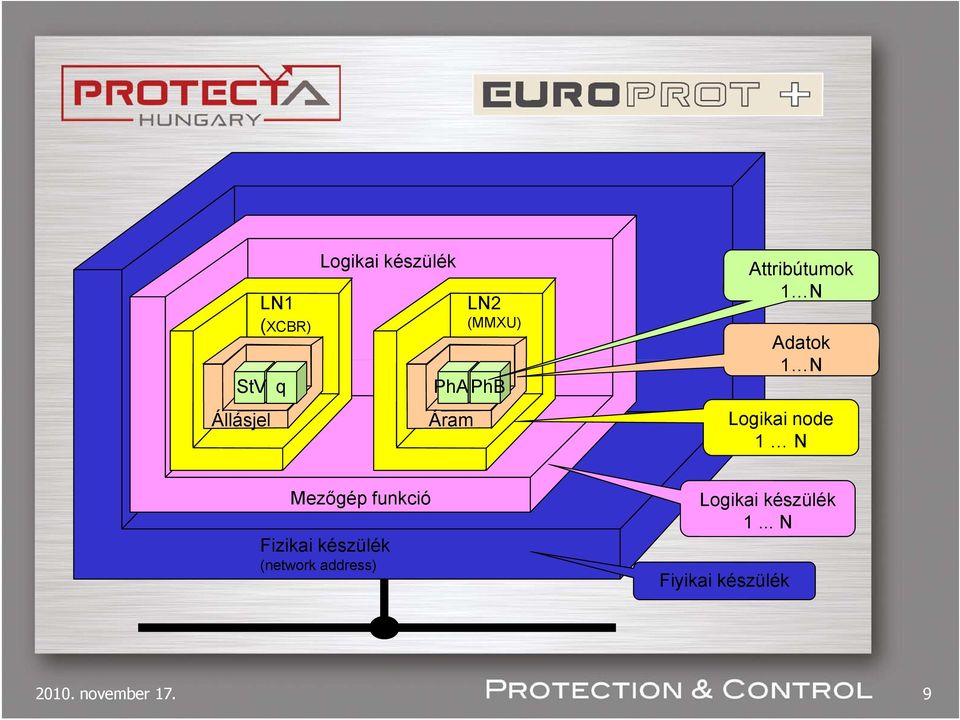

9 LN1 (XCBR) StV q Állásjel Logikai készülék Áram LN2 (MMXU) PhAPhB Attribútumok 1 N Adatok 1 N Logikai node 1 N Mezőgép funkció Fizikai ik i készülék (network address) Logikai készülék 1... N Fiyikai készülék november 17. 9

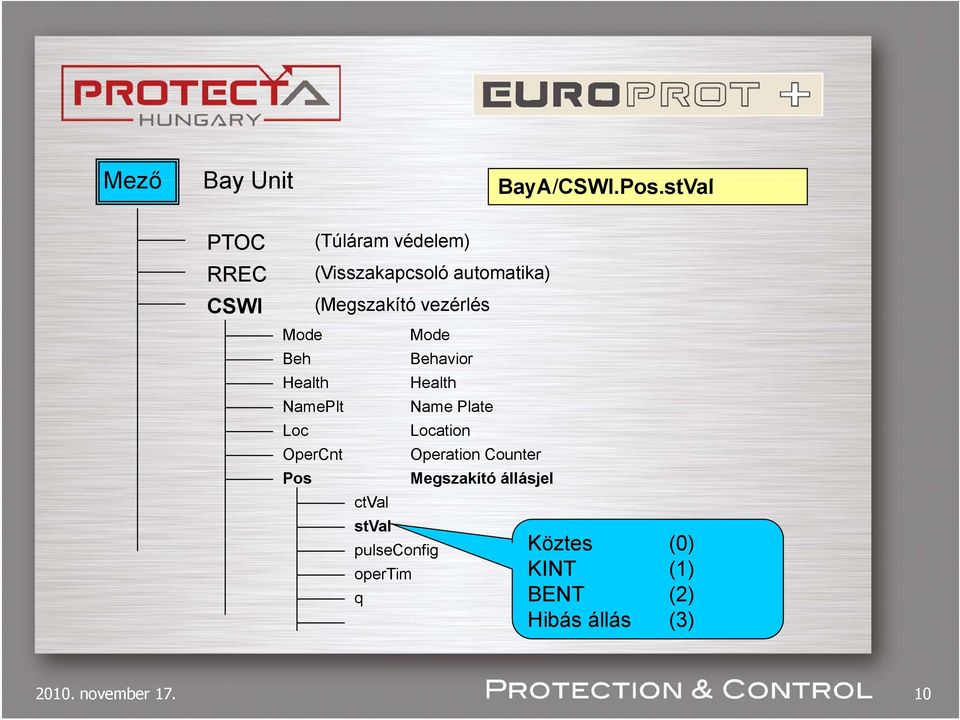

10 Mező Bay Unit BayA/CSWI.Pos.stVal PTOC RREC CSWI (Túláram védelem) (Visszakapcsoló automatika) (Megszakító vezérlés Mode Mode Beh Behavior Health Health NamePlt Name Plate Loc Location OperCnt Pos ctval stval pulseconfig opertim q Operation Counter Megszakító állásjel Köztes (0) KINT (1) BENT (2) Hibás állás (3) november

11 Indicator Logical node groups Qty L Rendszer funkció 3 P Védelmi funkció 28 R Védelemhez kapcsolódó 10 C Vezérlés 5 G Általános 3 I Interface és arhiválás 4 A Automatikus vezérlés 4 M Mérés 8 S Szenzorok, monitoring 4 X Kapcsoló készülékek 2 T Mérőváltók 2 Y Transzformátorok 4 Z Egyéb 5 - PDIS Távolsági védelmi fokozat - PSCH Védelmi jelátvitel - PTOC Túláramvédelem - PTOV Fesz. növekedés -stb - RBRF Megszak. Berag. - RFLO Hibahely távmérő ő - RRECVisszakapcsoló automatika -stb november

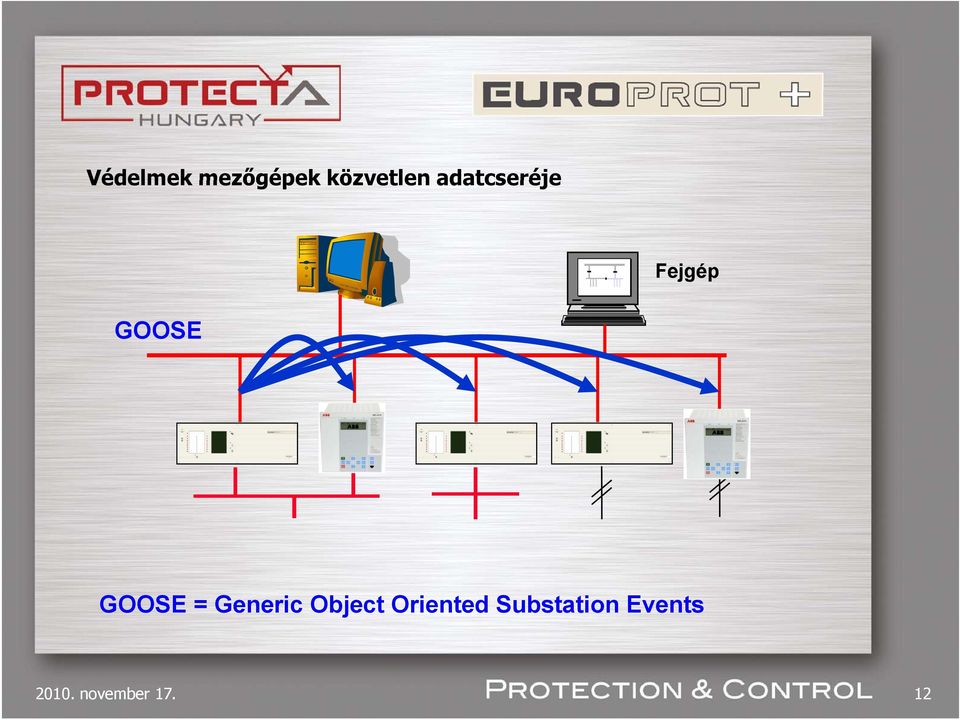

12 Védelmek mezőgépek közvetlen adatcseréje Fejgép GOOSE GOOSE = Generic Object Oriented Substation Events november

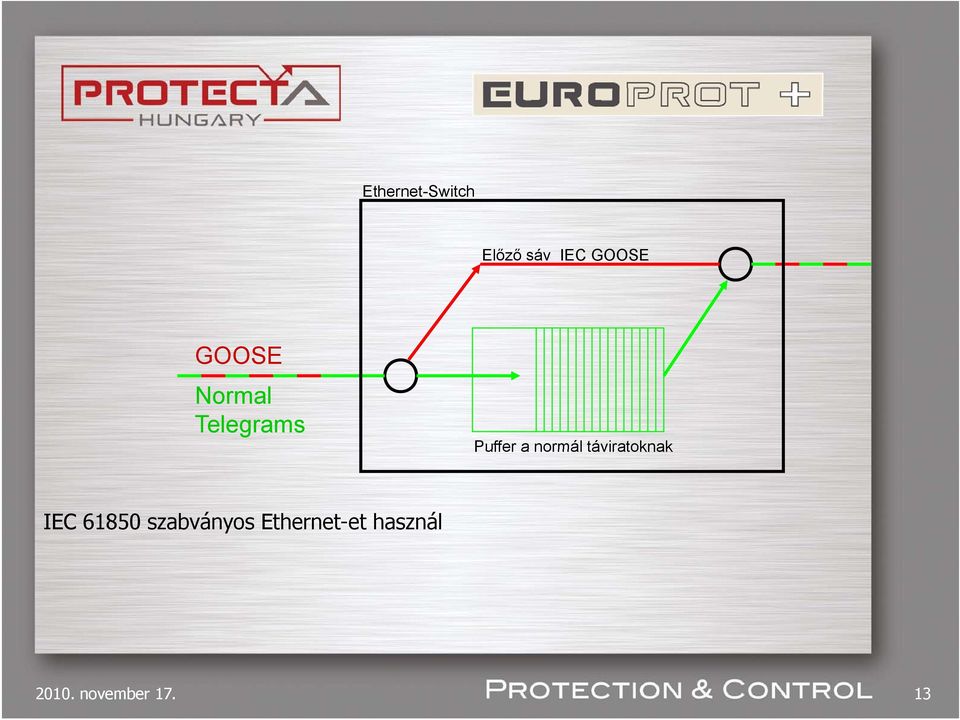

13 Ethernet-Switch Előző sáv IEC GOOSE GOOSE Normal Telegrams Puffer a normál táviratoknak IEC szabványos Ethernet-et használ november

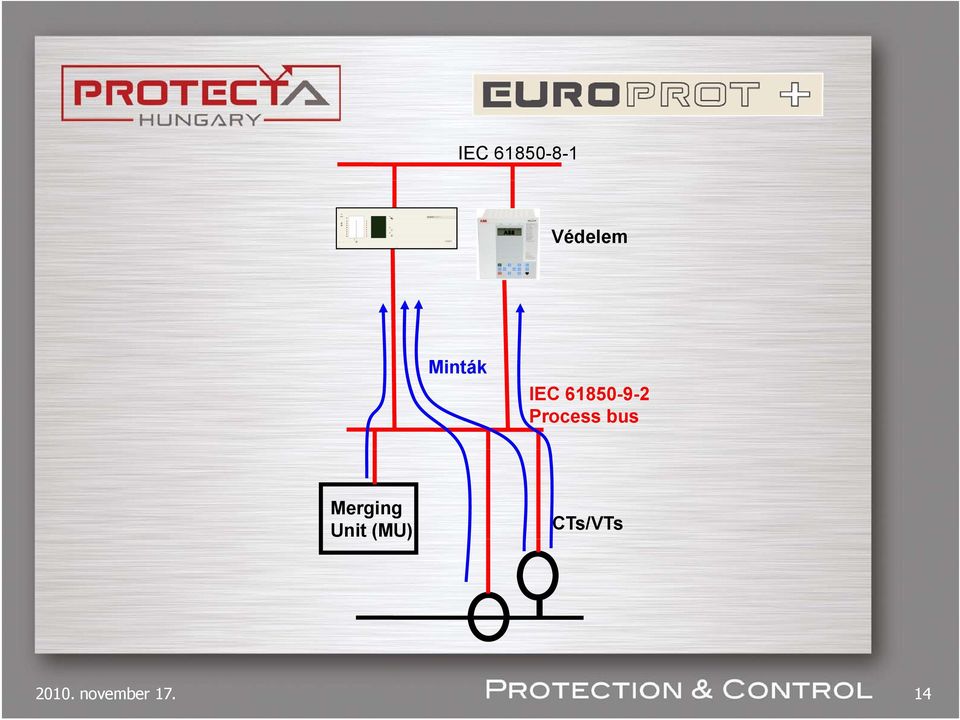

14 IEC Védelem Minták IEC Process bus Merging Unit (MU) CTs/VTs november

15 Megfelelőségi vizsgálatok fajtái Conformance test Szabványnak való megfelelőség lő Interoperability test Együttműködés különböző készülékek között System verification test Egy adott nagyságú és felépitésű rendszer működése Performance test Vevő elvárásai teljesülnek-e? FAT SAT november

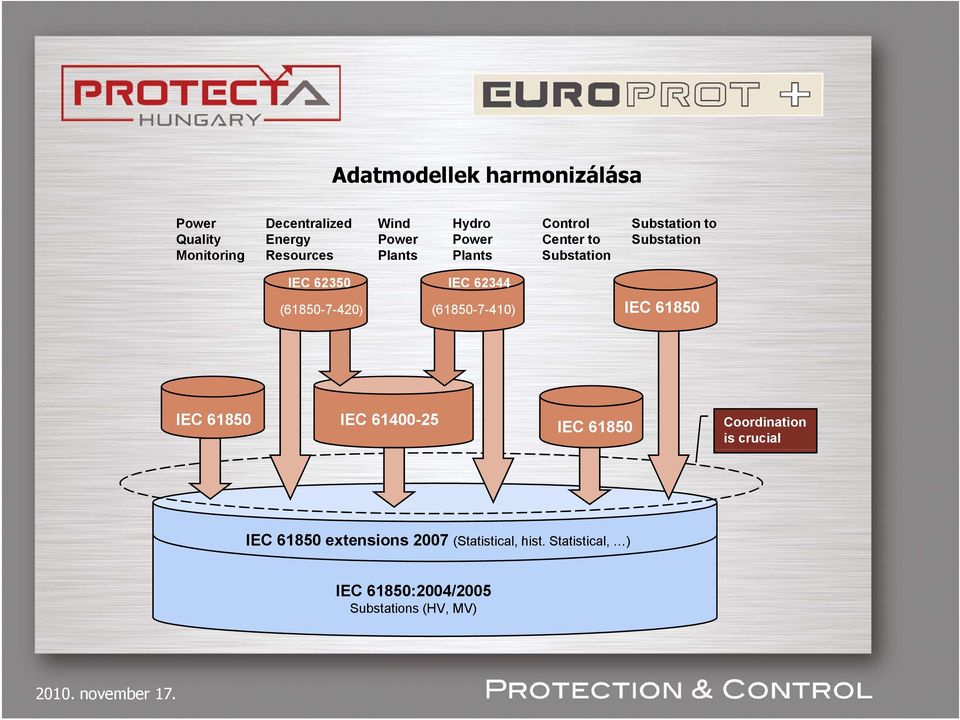

16 Adatmodellek harmonizálása Power Quality Monitoring Decentralized Energy Resources Wind Power Plants Hydro Power Plants Control Center to Substation Substation to Substation IEC IEC ( ) ( ) IEC IEC IEC IEC Coordination is crucial IEC extensions 2007 (Statistical, hist. Statistical, ) IEC 61850:2004/2005 Substations (HV, MV) november 17.

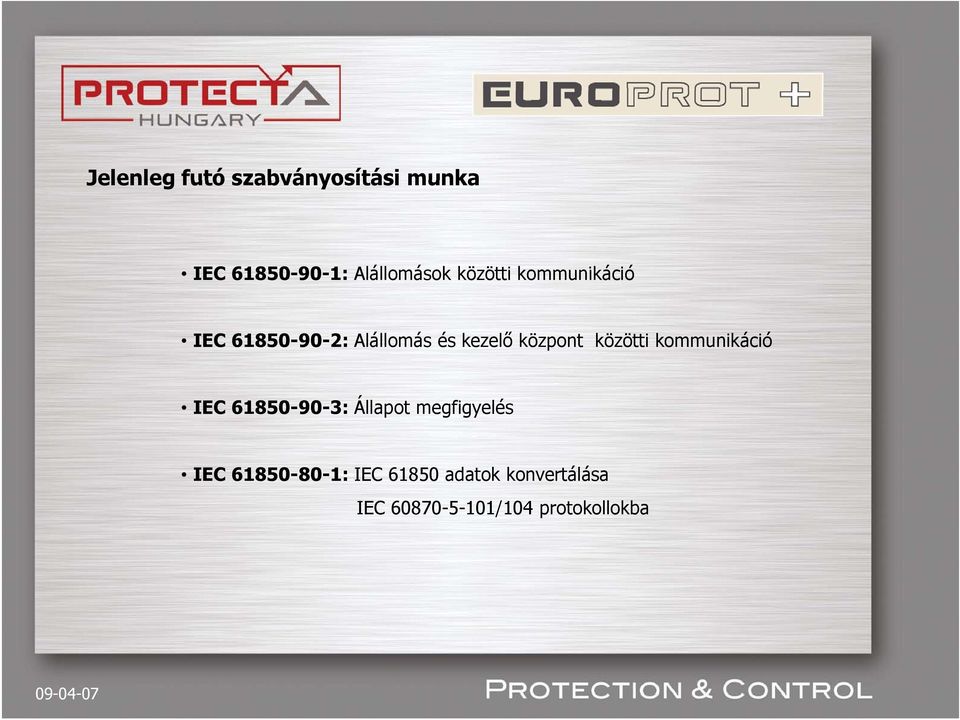

17 Jelenleg futó szabványosítási munka IEC : 1: Alállomások közötti kommunikáció IEC : Alállomás és kezelő központ közötti kommunikáció IEC : Állapot megfigyelés IEC : IEC adatok konvertálása IEC /104 protokollokba

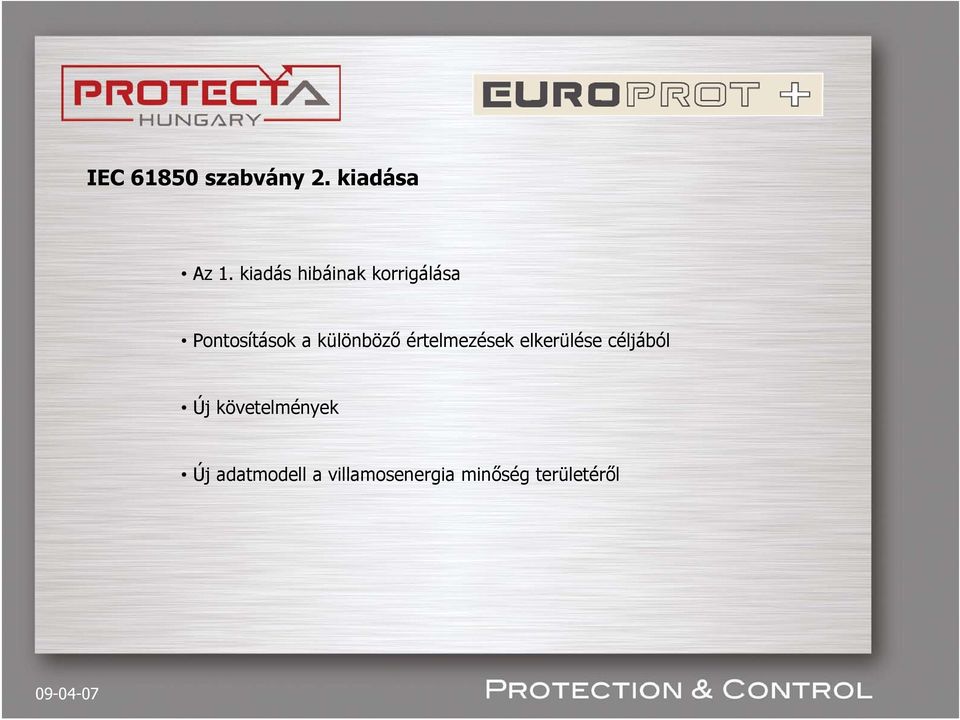

18 IEC szabvány 2. kiadása Az 1. kiadás hibáinak korrigálása Pontosítások a különböző értelmezések elkerülése céljából Új követelmények Új adatmodell a villamosenergia minőség területéről

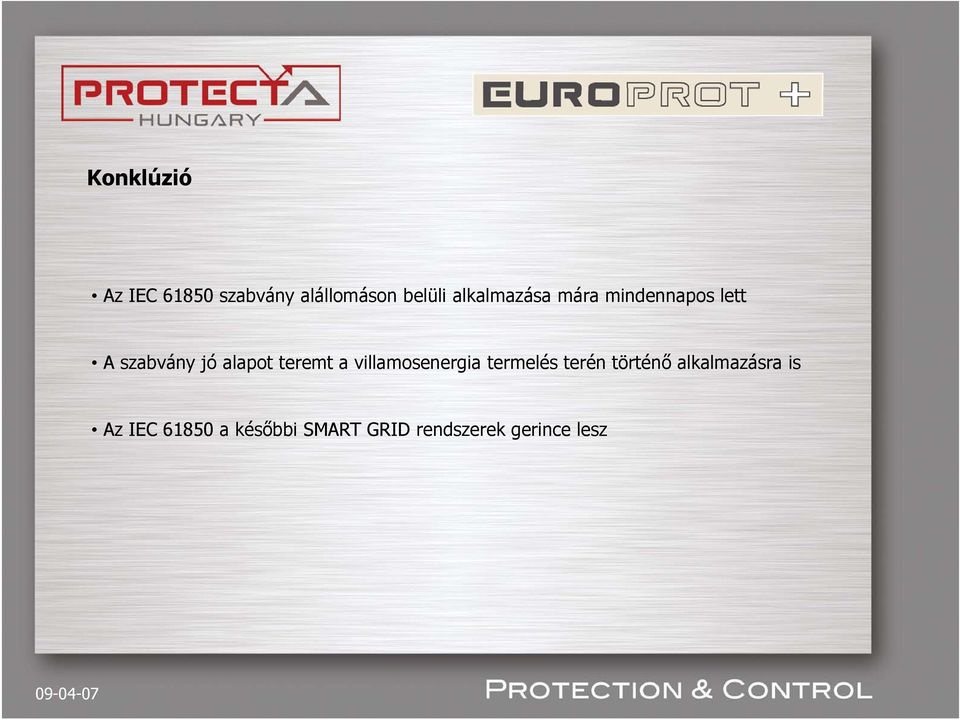

19 Konklúzió Az IEC szabvány alállomáson belüli alkalmazása mára mindennapos lett A szabvány jó alapot teremt a villamosenergia termelés terén történő alkalmazásra is Az IEC a későbbi SMART GRID rendszerek gerince lesz

20 Köszönöm a figyelmet! november
