1 Szekunder rekonstrukció a CERN-ben Bosznay Zsolt MVM OVIT Zrt. Siófok, június 5.

2 Tartalom CERN projekt előkészítési és elbírálási metódusának rövid ismertetése 66kV-os rekonstrukció projektfolyamatának bemutatása A projektben alkalmazott egyes műszaki megoldások bemutatása Tapasztalatok, összegzés 2

3 66kV-os rekonstrukció projektfolyamata CERN gyorsító 3

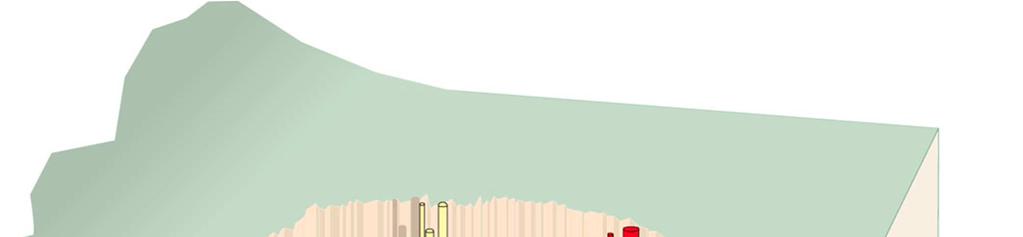

4 LHC TUNNEL 4

5 66kV-os rekonstrukció projektfolyamata CERN villamos hálózata 5

6 66kV-os rekonstrukció projektfolyamata Műszaki tartalom o 66kV-os rendszer szekunder rekonstrukciója o SEH9 66kV-os kapcsoló állomás Kétgyűjtősínes alállomás 6db leágazási mező 2db betápláló mező 1db sínáthidaló mező 1+1db új betápláló és leágazási mező o 66/18kV-os transzformátor állomás 6db meglévő transzformátor állomás 1db új transzformátor állomás 6

7 Projekt előkészítés és ajánlat elbírálás Előminősítési szakasz ( hó) Kompetencia felmérése Műszaki (referencia munkák) Pénzügyi (cégadatok, éves jelentés) Személyzeti (létszám, képzettség) Elbírálási szakasz ( hó) o Hármas szempont Műszaki megoldás Ár Politika o CERN-MVM OVIT szerződés o Projekt indítása Ajánlati szakasz ( hó) o Ajánlatkérési dokumentáció Műszaki irányelvet rögzít Részletes ártáblázat Meglévő rendszer tervei Vázlatos ütemterv o Ajánlattételi konferencia Projekt ismertetése Helyszíni bejárás Kérdések-válaszok o Ajánlat beadása ( hó) Részletes műszaki megoldás ismertetése Ajánlati tervek Részletes referencia anyag Ütemterv 7

8 66kV-os rekonstrukció projektfolyamata Projekt indítása - Projektszervezet összeállítása július - Feladatok meghatározása - Projekt ütemterv összeállítása - Projekt pénzügyi tervezése - Kick-off meeting 8

9 66kV-os rekonstrukció projektfolyamata Kick-off meeting július - Meglévő rendszer, komplett műszaki dokumentációinak átadása (CERN) - Tervlista és dokumentációs kódok egyeztetése - Új védelmi és irányítástechnikai rendszer bemutatása, egyeztetése - Védelmi és irányítástechnikai szekrények kialításának egyeztetése (belső / külső) - Kommunikációs hálózat és kapcsolódási pontjainak egyeztetése (CERN SCADA) - Végrehajtási ütemterv pontosítása - Összes érintett villamos létesítmény bejárása 9

10 66kV-os rekonstrukció projektfolyamata Tervezési fázis augusztus-december - Ütemekre bontott tervleadás, tervbírálat - Műszaki leírások - Reteszrendszer kialakítása, mezőszint / alállomási szint / alállomások közötti - Komplett védelmi rendszer - SCADA rendszer - IED konfigurációk - Áramváltó és feszváltó kör méretezés - Áramutas tervek - Szerelési és kiviteli tervek - Kábelnyomvonal és elrendezési tervek - Kábellisták 10

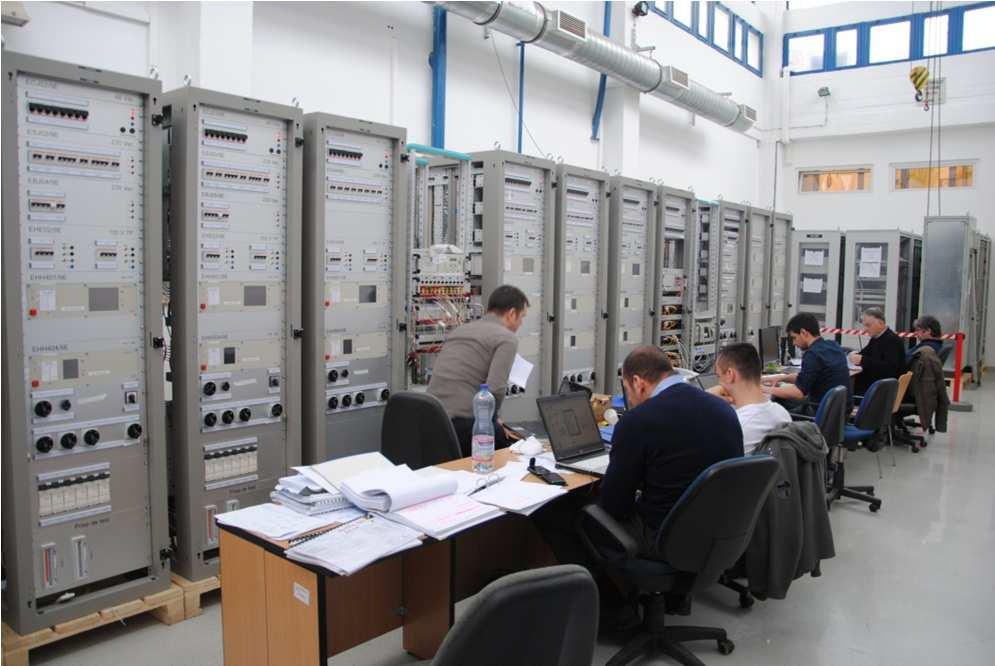

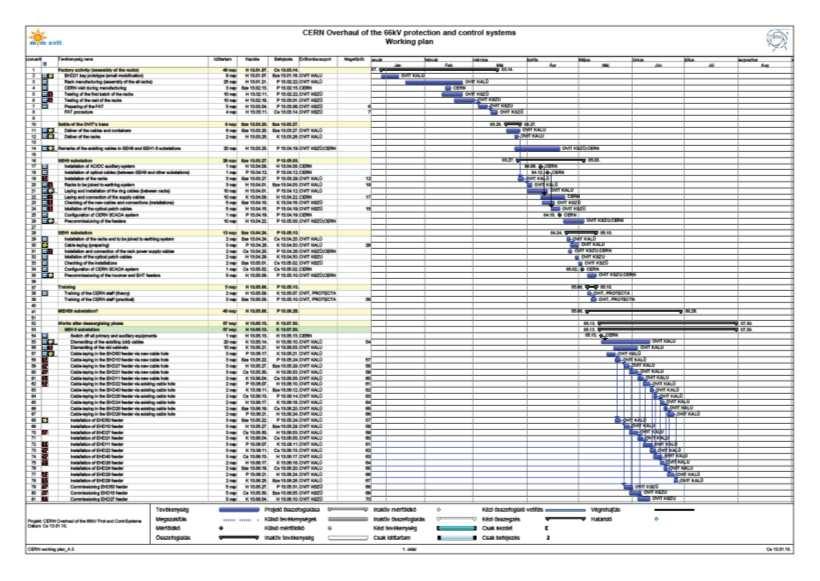

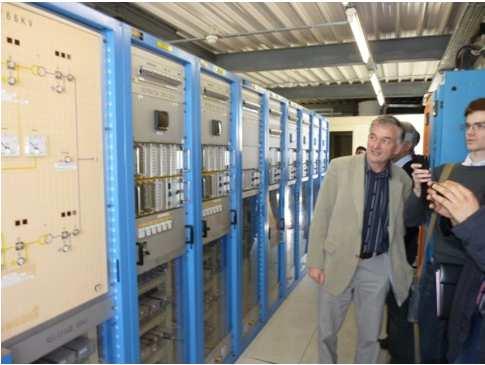

11 66kV-os rekonstrukció projektfolyamata Előszerelés és gyártóművi átadás (FAT) január-március - Anyagok, készülékek, berendezések beszerzése - Prototípus szekrény összeállítása - Összes szekrény előszerelése (29 db) - Főbb rendszerelemek gyártóművi tesztje, átadása Gyűjtősínvédelem Szakaszvédelem SCADA rendszer 11

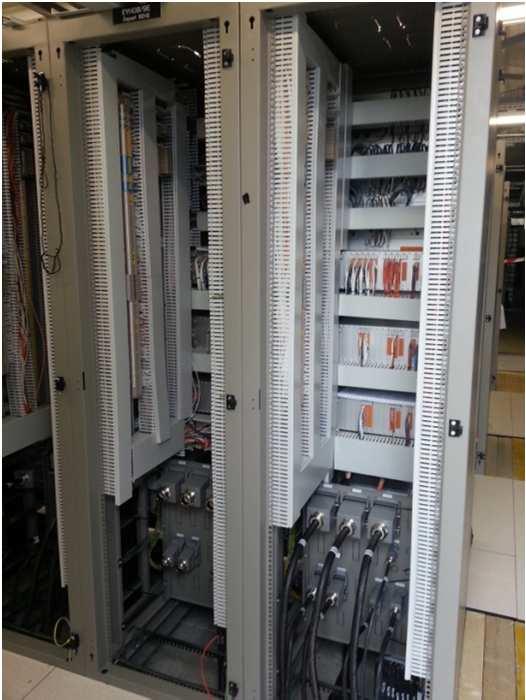

12 66kV-os rekonstrukció projektfolyamata Helyszíni szerelés április-július - OVIT bázis kiépítése - Védelmi szekrények és kábelek szállítása - Előszerelési munkák a SEH9 állomáson Szekrények telepítése Kábelek előtelepítése Harting stekkerek előszerelése - Összes alállomás szerelési munkái Szekrények, kábelek telepítése, bekötése 12

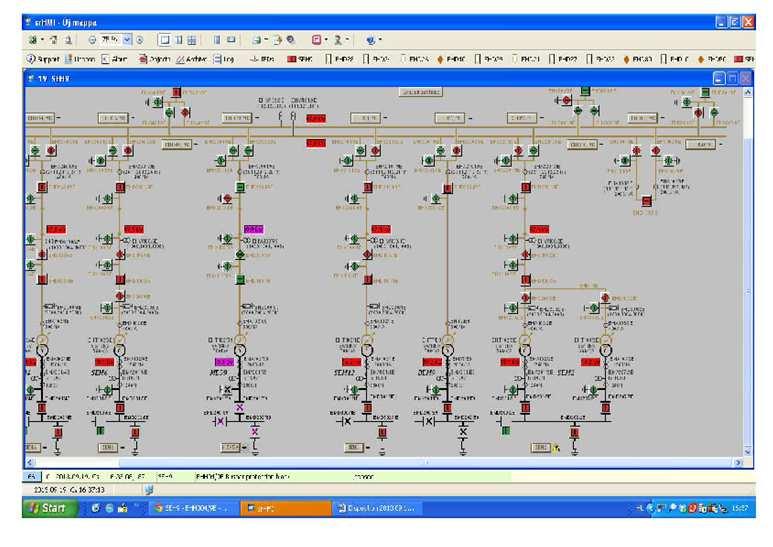

13 66kV-os rekonstrukció projektfolyamata Rendszer tesztelések, üzembe helyezés - Előzetes szekunder és SCADA tesztek SEH9 alállomáson - Szekunder, mezővezérlő és védelmi tesztek az összes állomáson - Helyi és CERN SCADA rendszer együttes tesztelése - 66kV-os rendszer elemeinek üzembe helyezése Üzemi mérések - Próbaüzem Konfigurációk és beállítások véglegesítése május-november március 13

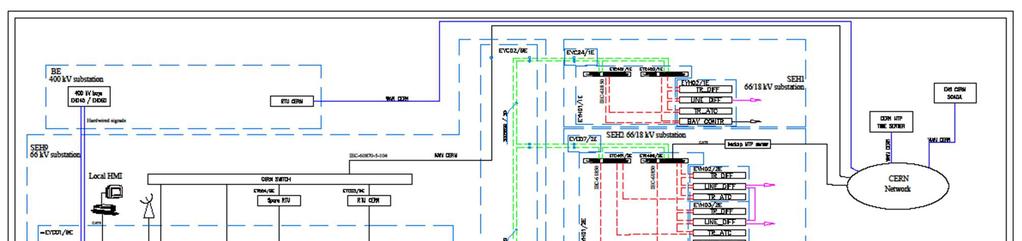

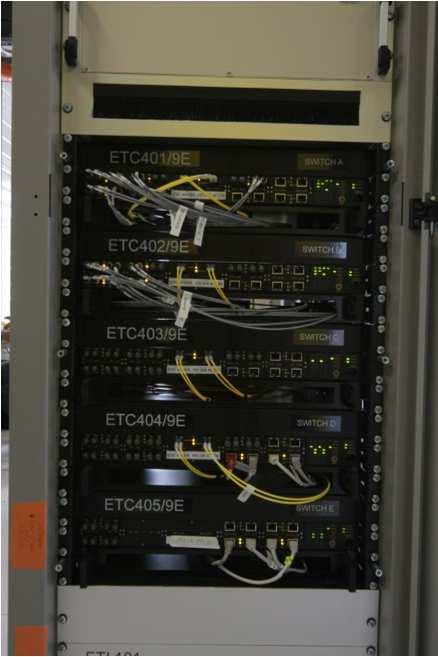

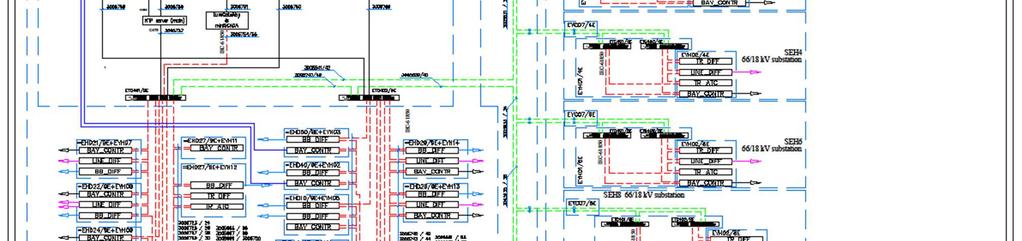

14 Kommunikációs hálózat Műszaki megoldások, kommunikáció 14

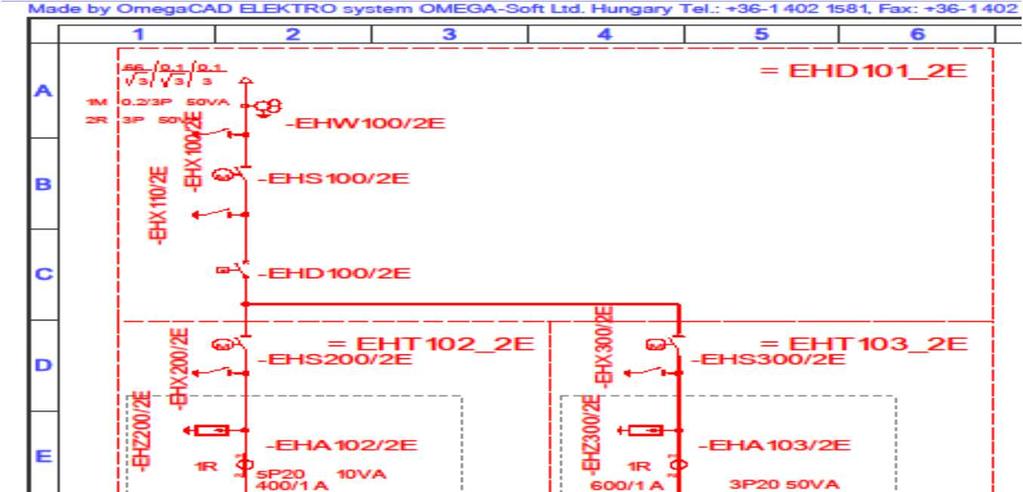

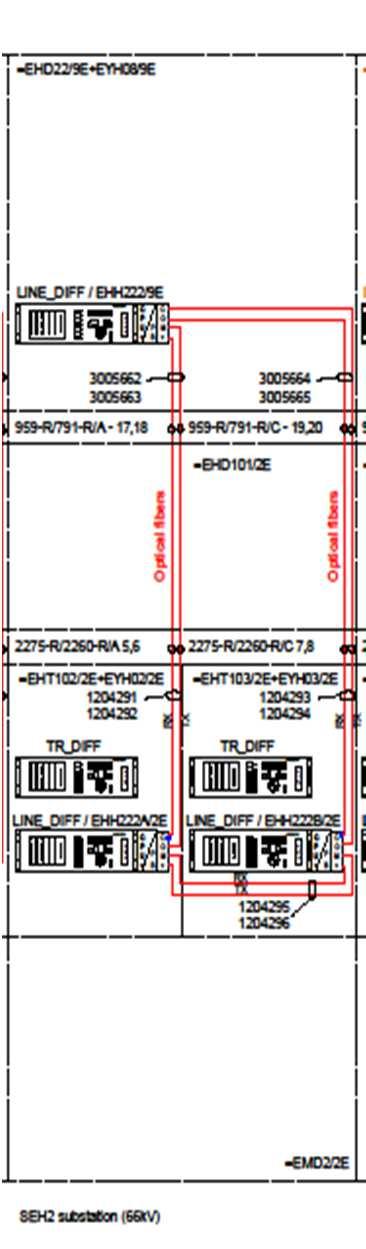

15 Háromlábú szakaszvédelem Műszaki megoldások, védelem 15

16 Parallel trafó szabályzás Műszaki megoldások, védelem Jellemzői: kommunikáció a két szabályzó között hálózaton keresztül ATC 1 SWITCH (kommunikációs rendszer) ATC 2 A szabályzás lehet: önálló (single) parallel köráram minimalizálás parallel Mester / Szolga parancskövetés vagy pozíció követés 16

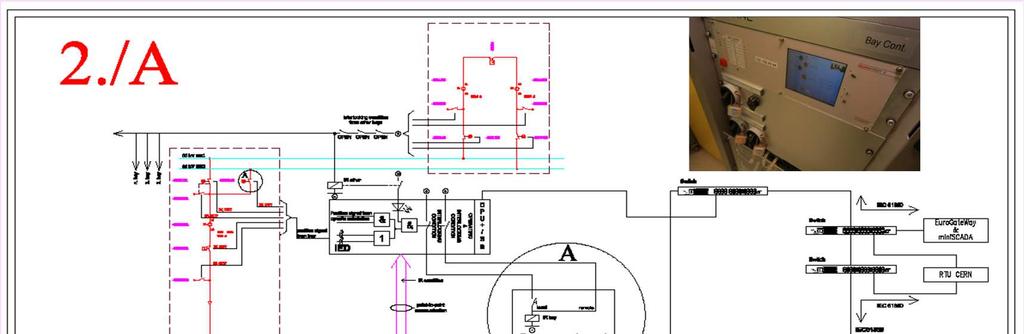

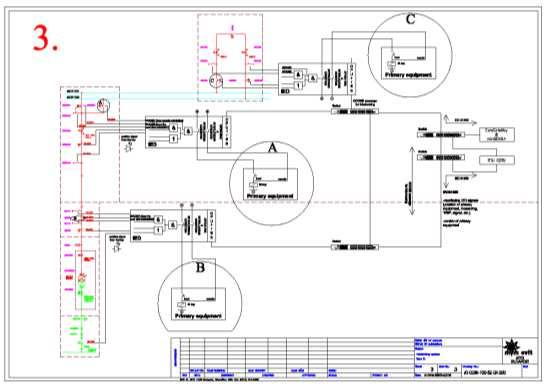

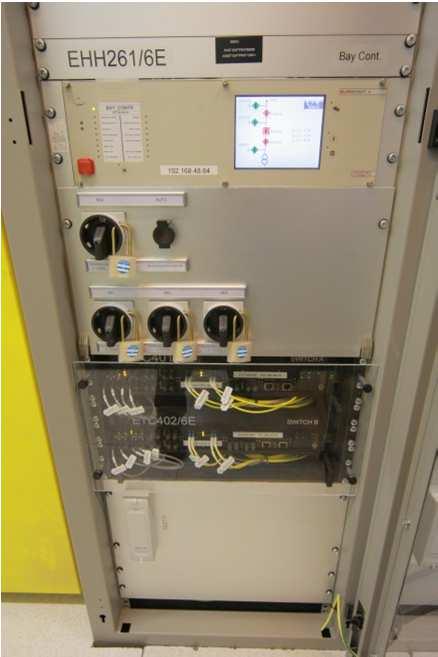

17 Műszaki megoldások, mezővezérlés, retesz Mezővezérlés - Védelem és mezővezérlés különválasztva - Saját és ellen oldali állomási információk alapján komplex reteszelési funkció igénye - Döntés előkészítő anyag összeállítása, három lehetséges megoldás előnyeinek, hátrányainak bemutatása (1./A) Hagyományos (huzalozott) reteszlogika (2./A) Szoftver retesz (3.) GOOSE retesz BCU1 Pont-pont összeköttetés BCU2 17

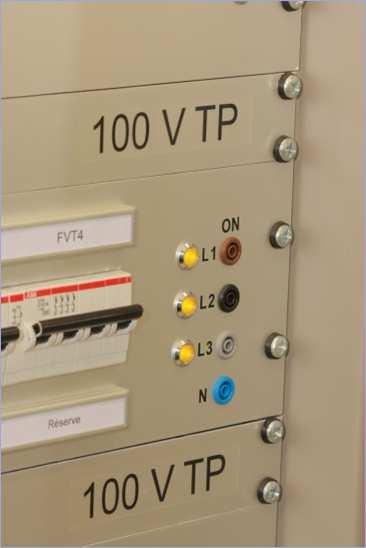

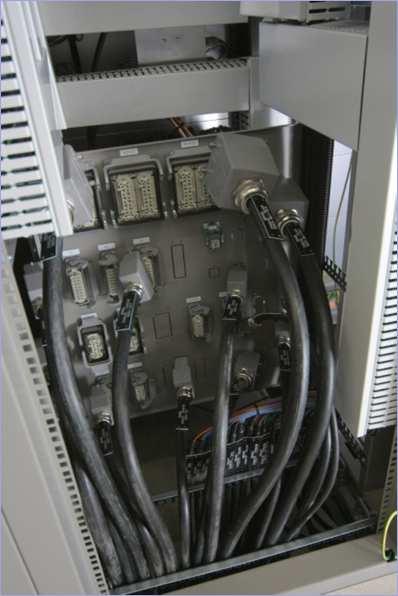

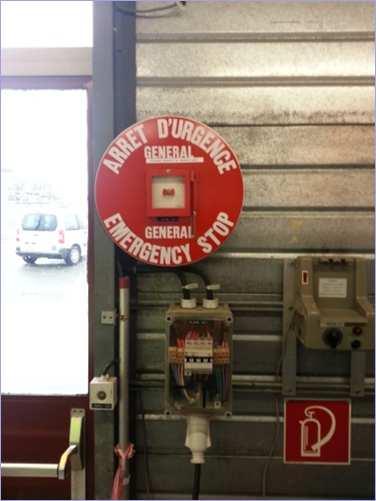

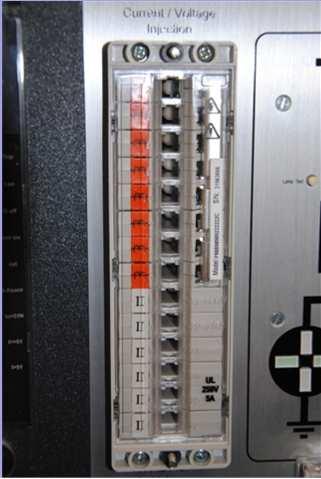

18 Műszaki megoldások, szekunder Védelmi szekrények Betáp figyelés LED-el Kábel csatlakoztatása Harting stekerrel Reteszfeloldó kapcsolók Tűzvédelmi kioldó relé Védelem vizsgáló stekker 18

19 Tapasztalatok, összegzés MVM OVIT tapasztalatok, összegzés Komplex szolgáltatás a projekt teljes folyamatában Projekt irányítás, tervezés, kivitelezés, védelem-, irányítástechnika mérnökszolgáltatás, üzembe helyezés Bizalom felépítése és megtartása Problémák, kérdések gyors kezelése mindkét félnél (CERN, MVM OVIT) Projekt sikerét szem előtt tartó Megrendelő Infrastruktúra, informatikai háttér, anyagbiztosítás, koordináció Magyar termékek, berendezések, rendszerek szállítása Hazai szakmai kultúra elismerése 19
