1 ELMŰ ÉMÁSZ Smart Metering Multi Utility pilot projekt bemutatása Simon Krisztián ELMŰ Hálózati Kft.; ÉMÁSZ Hálózati Kft. 1. OLDAL

2 Smart Metering Multi Utility pilot projekt indításának főbb okai SM IRÁNYELVEK Az EU irányelveknek és a MEKH elvárásainak (kormányrendelet-tervezet) megfelelő Smart Metering pilot rendszer felépítése. EGYÜTTMŰKÖDÉSI MODELL Az energiapiaci szereplők műszaki-, gazdasági- és szervezeti együttműködésének vizsgálata egy jövőbeni hosszabb távú kapcsolat érdekében. FOGYASZTÓI ELŐNYÖK A lehetőség megteremtése, hogy a Fogyasztók hatékonyabban használhassák fel az energiát. A Fogyasztók az Interneten követhetik nyomon a fogyasztói szokásaik alakulását. HÁLÓZATI VESZTESÉGCSÖKKENTÉS Hálózatveszteség csökkentési lehetőségek vizsgálata. SM EGYÜTTMŰKÖDÉS Eddig is együttműködtünk a Kormánnyal és a Regulátorral a nemzeti energia stratégia megvalósításában. A pilot során szeretnénk folytatni ezt a közös, megkezdett munkát. 2. OLDAL

FOGYASZTÓI ELŐNYÖK A lehetőség megteremtése, hogy a Fogyasztók hatékonyabban használhassák fel az energiát. A Fogyasztók az Interneten követhetik nyomon a fogyasztói szokásaik alakulását.

3 Mérföldkövek 2011 június Projekt indító megbeszélés 2011 október - A mérőórák és az informatikai rendszer megpályáztatása 2012 április - A pályázatnak megfelelő, győztes okosmérő-órák és informatikai rendszer kihirdetése, szerződéskötések, részletes technikai egyeztetések és illesztések kezdete 2012 június - Sajtótájékoztatók (6 DSO, majd SM MU résztvevők) 2012 szeptember - Az okos mérők telepítése megkezdődik, a Smart Metering rendszer béta rendszerének indulása 2012 november - Mindegyik közmű szolgáltatási szerződése aláírásra kerül A Smart Metering pilot éles üzeme, az eredmények folyamatos értékelése, finomhangolások 2014 május 1. - A Smart Metering pilot jelentés (MEKH) 3. OLDAL

rendszer kihirdetése, szerződéskötések, részletes technikai egyeztetések és illesztések kezdete 2012 június - Sajtótájékoztatók (6 DSO, majd SM MU résztvevők) 2012 szeptember -

A pilot szereplői, mérete Mérő darabszámok: 8.

000 db gáz okos-mérő 500 db hőmennyiség okos-mérő Magyarországon és az EU-ban is

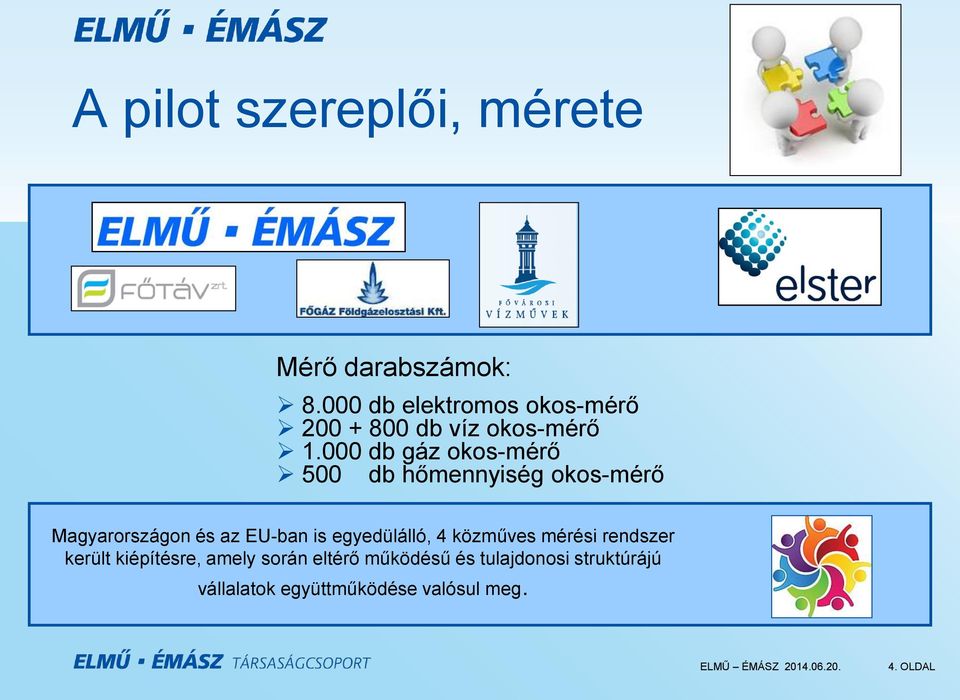

4 A pilot szereplői, mérete Mérő darabszámok: db elektromos okos-mérő db víz okos-mérő db gáz okos-mérő 500 db hőmennyiség okos-mérő Magyarországon és az EU-ban is egyedülálló, 4 közműves mérési rendszer került kiépítésre, amely során eltérő működésű és tulajdonosi struktúrájú vállalatok együttműködése valósul meg. 4. OLDAL

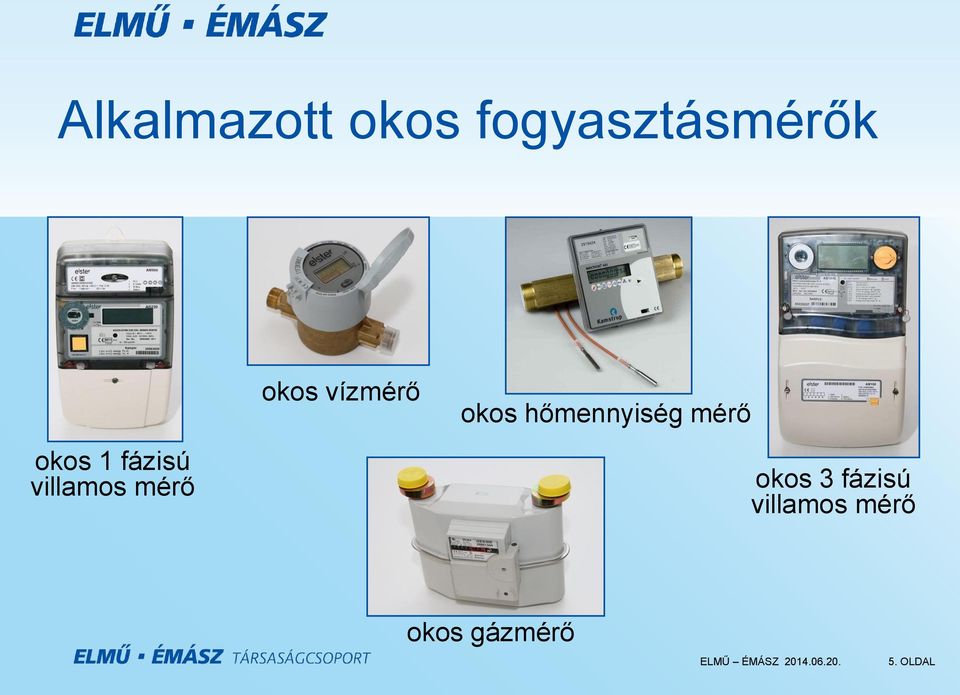

5 Alkalmazott okos fogyasztásmérők okos 1 fázisú villamos mérő okos vízmérő okos hőmennyiség mérő okos 3 fázisú villamos mérő okos gázmérő 5. OLDAL

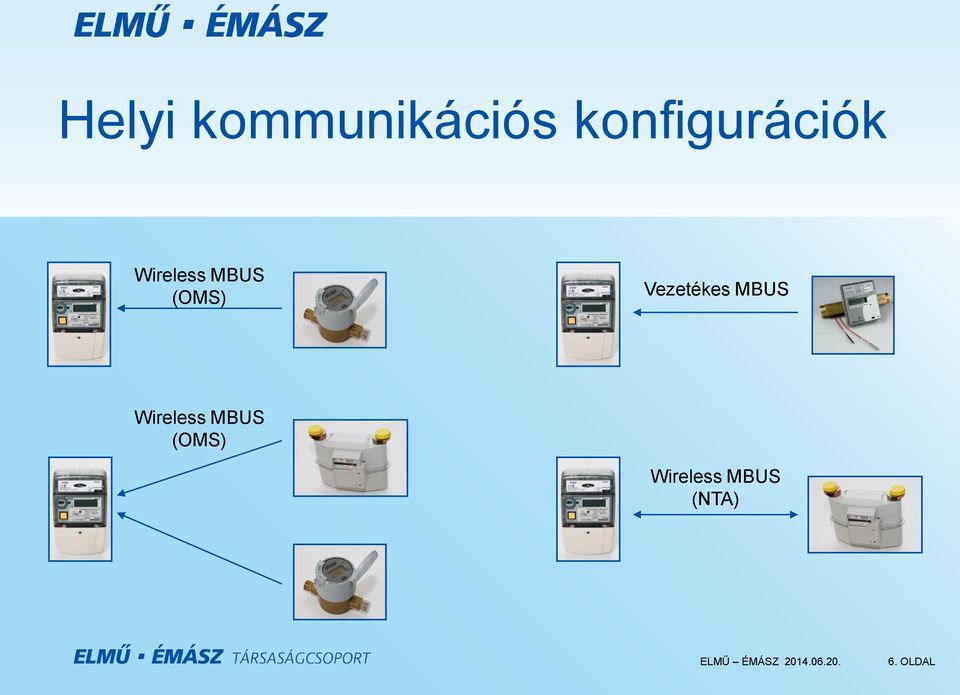

6 Helyi kommunikációs konfigurációk Wireless MBUS (OMS) Vezetékes MBUS Wireless MBUS (OMS) Wireless MBUS (NTA) 6. OLDAL

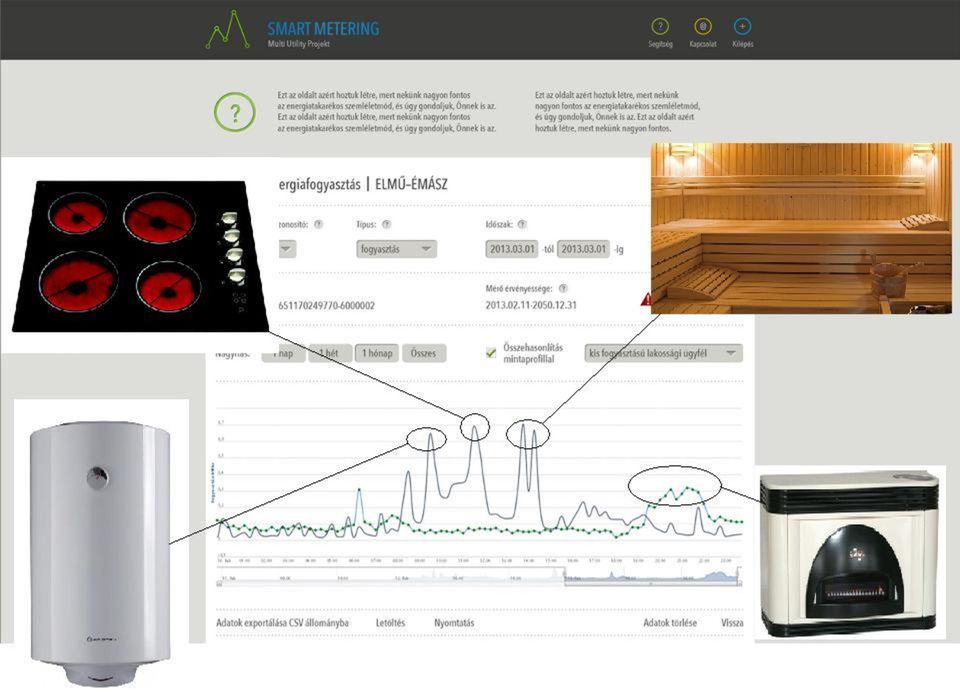

7 SM MU web portál 7. OLDAL

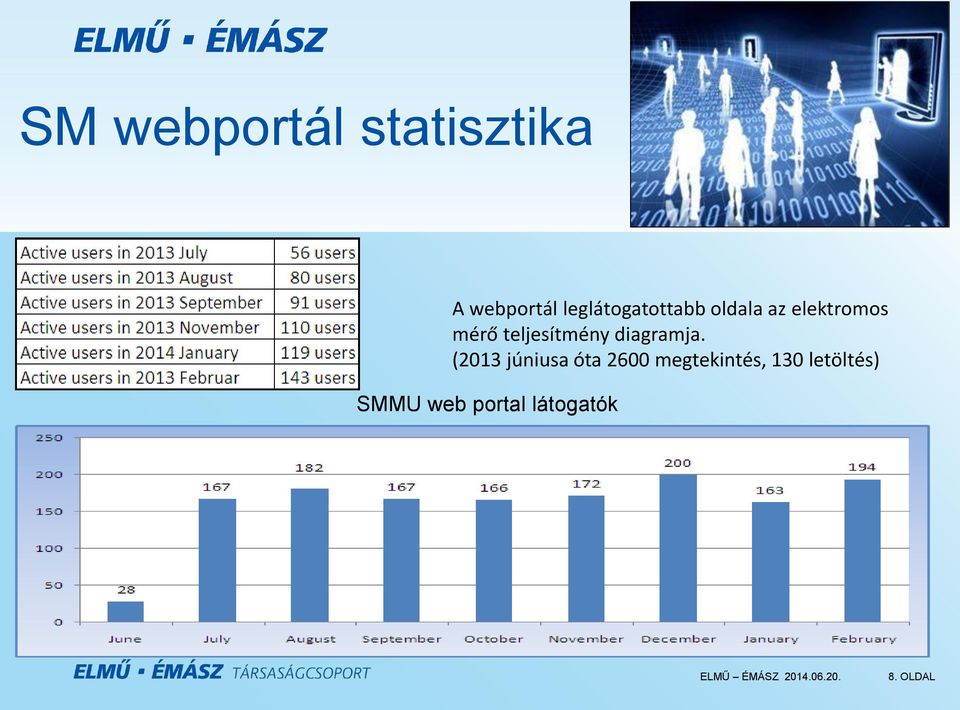

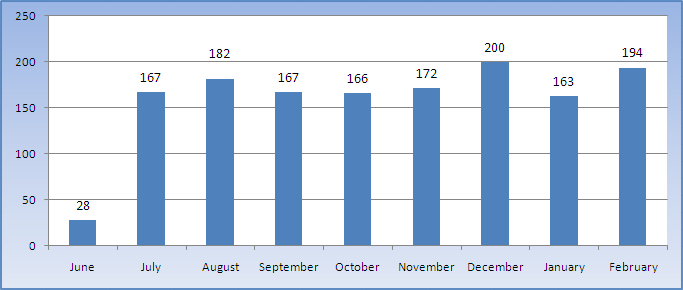

8 SM webportál statisztika A webportál leglátogatottabb oldala az elektromos mérő teljesítmény diagramja. (2013 júniusa óta 2600 megtekintés, 130 letöltés) SMMU web portal látogatók 8. OLDAL

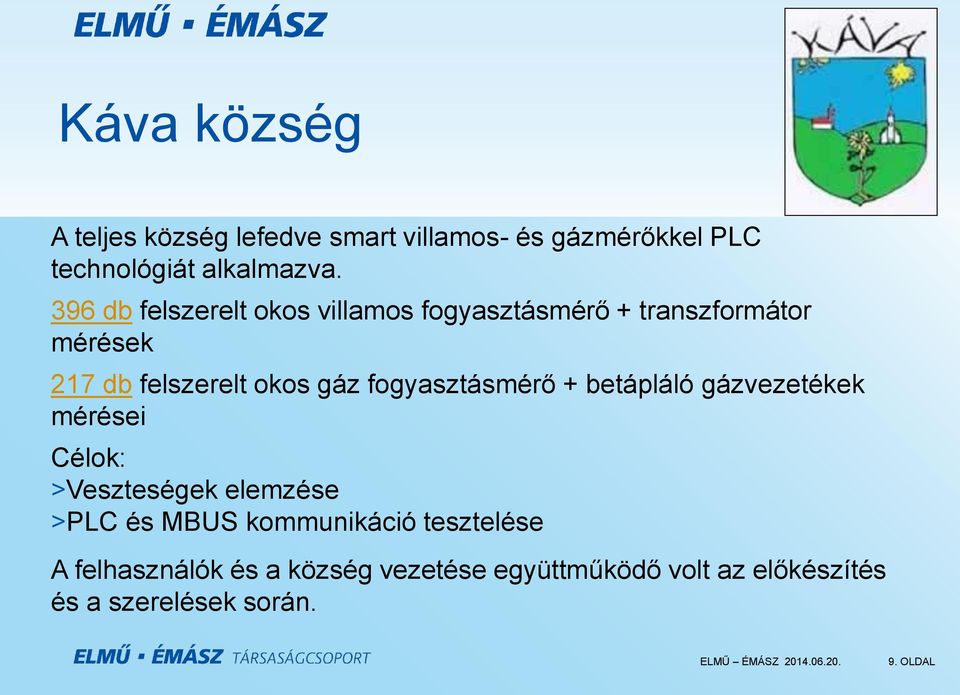

9 Káva község A teljes község lefedve smart villamos- és gázmérőkkel PLC technológiát alkalmazva. 396 db felszerelt okos villamos fogyasztásmérő + transzformátor mérések 217 db felszerelt okos gáz fogyasztásmérő + betápláló gázvezetékek mérései Célok: >Veszteségek elemzése >PLC és MBUS kommunikáció tesztelése A felhasználók és a község vezetése együttműködő volt az előkészítés és a szerelések során. 9. OLDAL

fogyasztásmérő + betápláló gázvezetékek mérései Célok: >Veszteségek elemzése >PLC és MBUS kommunikáció

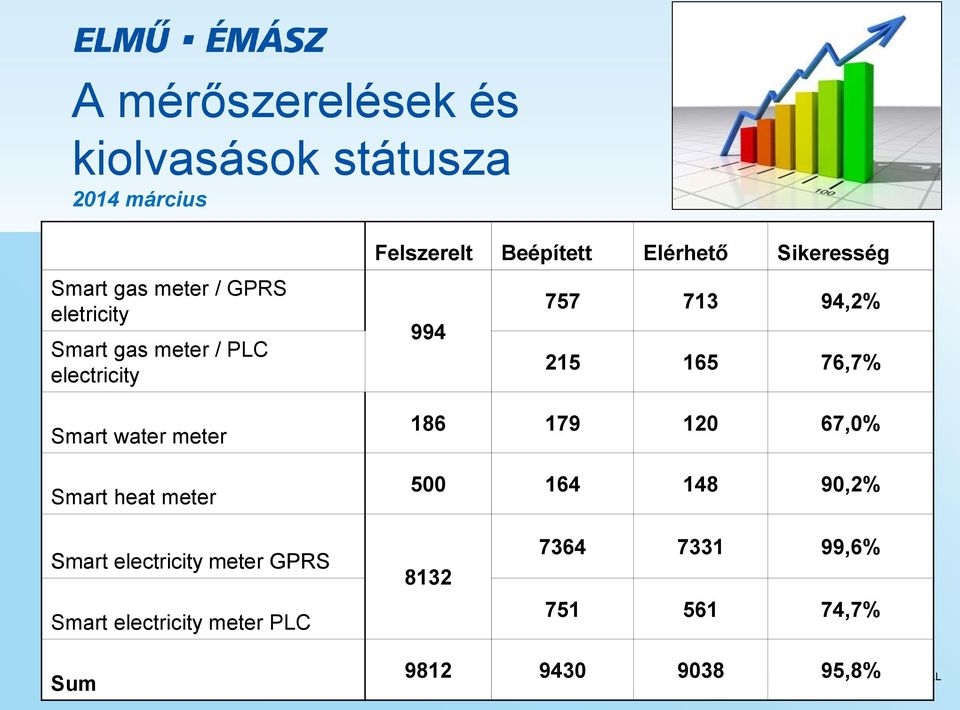

10 A mérőszerelések és kiolvasások státusza 2014 március Smart gas meter / GPRS eletricity Smart gas meter / PLC electricity Smart water meter Smart heat meter Felszerelt Beépített Elérhető Sikeresség ,2% ,7% ,0% ,2% Smart electricity meter GPRS Smart electricity meter PLC ,6% ,7% Sum ,8% 10. OLDAL

Sikeresség 757 713 94,2% 994 215 165 76,7% 186 179 120 67,0% 500 164 148 90,2% Smart electricity

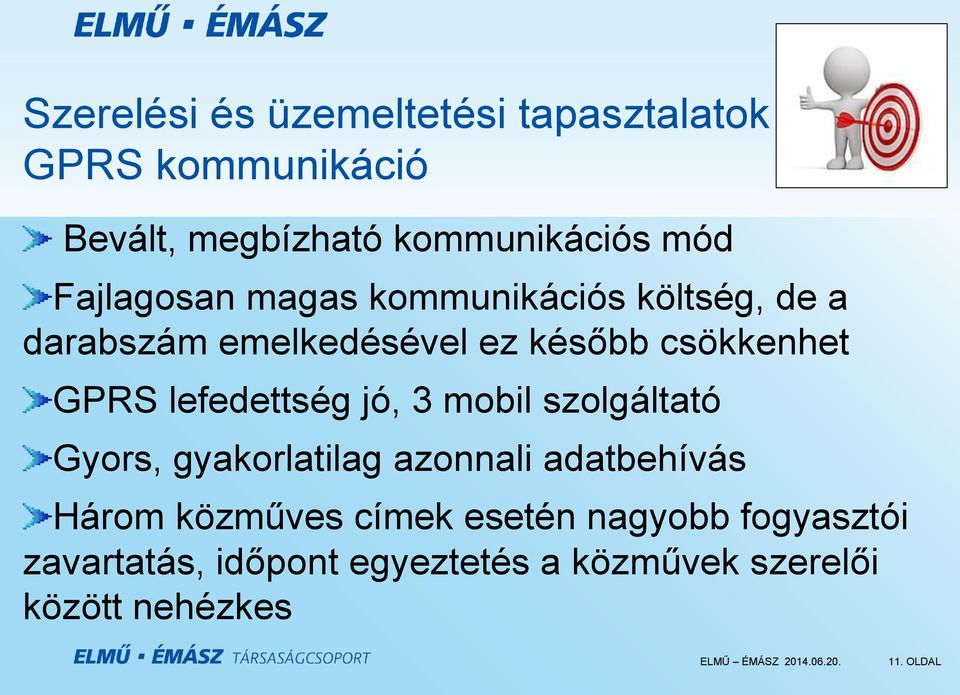

11 Szerelési és üzemeltetési tapasztalatok GPRS kommunikáció Bevált, megbízható kommunikációs mód Fajlagosan magas kommunikációs költség, de a darabszám emelkedésével ez később csökkenhet GPRS lefedettség jó, 3 mobil szolgáltató Gyors, gyakorlatilag azonnali adatbehívás Három közműves címek esetén nagyobb fogyasztói zavartatás, időpont egyeztetés a közművek szerelői között nehézkes 11. OLDAL

lefedettség jó, 3 mobil szolgáltató Gyors, gyakorlatilag azonnali adatbehívás Három közműves

12 Szerelési és üzemeltetési tapasztalatok PLC kommunikáció (S-FSK) DSO szempontjából a legolcsóbb, de egyelőre kevéssé megbízható kommunikációs mód Lassú kommunikáció PLC áthallások a transzformátor körzetek között Koncentrátor elhelyezésénél a GPRS térerő lefedettségre is figyelni kell Az új OFDM alapú PLC technológiák megoldhatják a jelenlegi hiányosságokat (G3, PRIME) 12. OLDAL

a transzformátor körzetek között Koncentrátor elhelyezésénél a GPRS térerő lefedettségre is

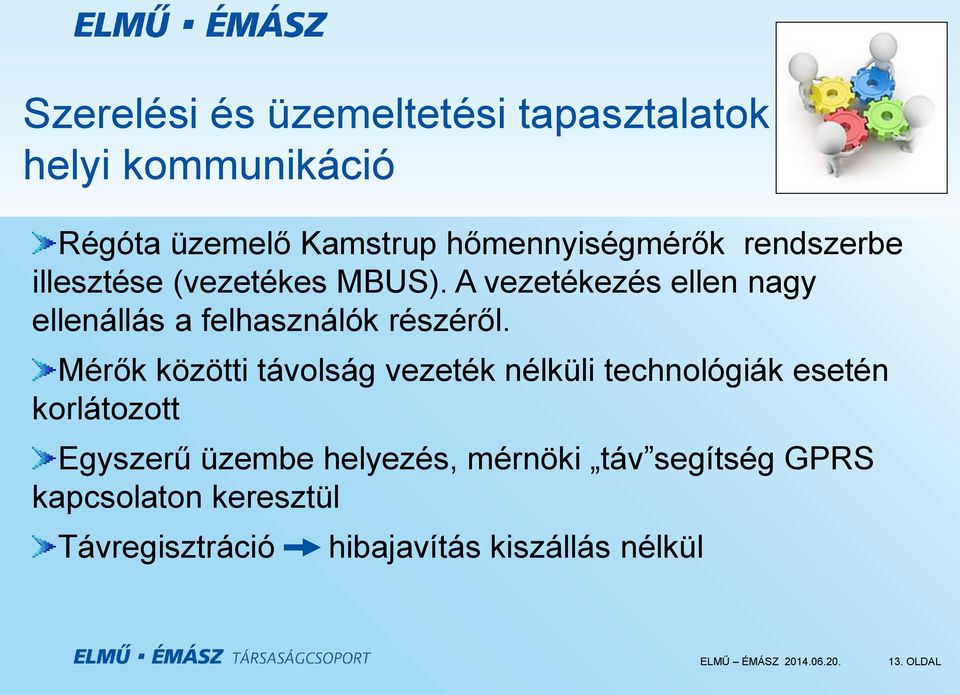

13 Szerelési és üzemeltetési tapasztalatok helyi kommunikáció Régóta üzemelő Kamstrup hőmennyiségmérők rendszerbe illesztése (vezetékes MBUS). A vezetékezés ellen nagy ellenállás a felhasználók részéről. Mérők közötti távolság vezeték nélküli technológiák esetén korlátozott Egyszerű üzembe helyezés, mérnöki táv segítség GPRS kapcsolaton keresztül Távregisztráció hibajavítás kiszállás nélkül 13. OLDAL

Mérők közötti távolság vezeték nélküli technológiák esetén korlátozott Egyszerű üzembe helyezés,

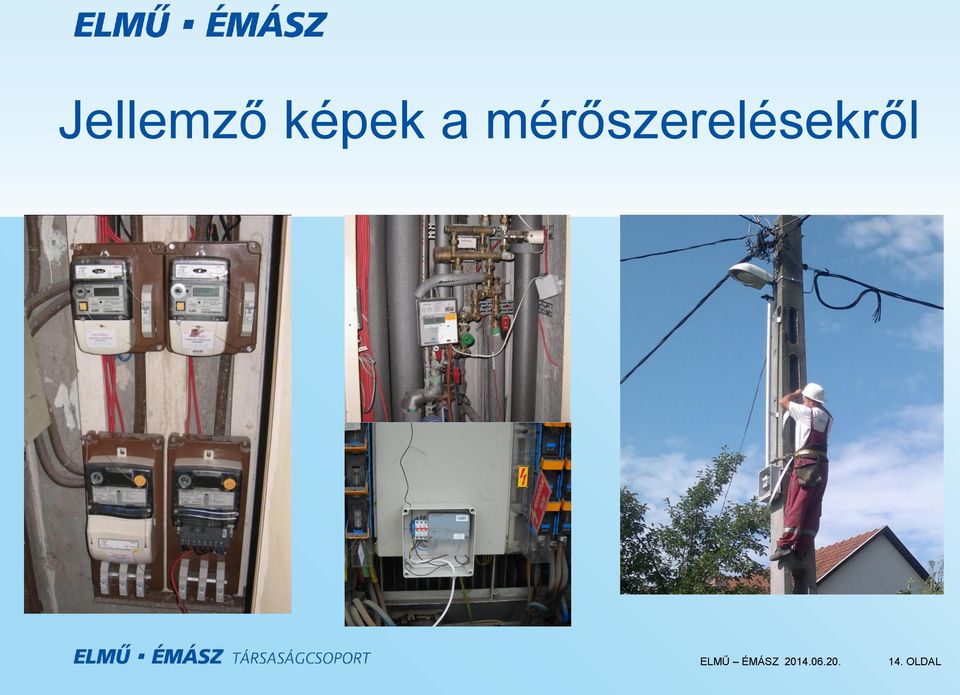

14 Jellemző képek a mérőszerelésekről 14. OLDAL

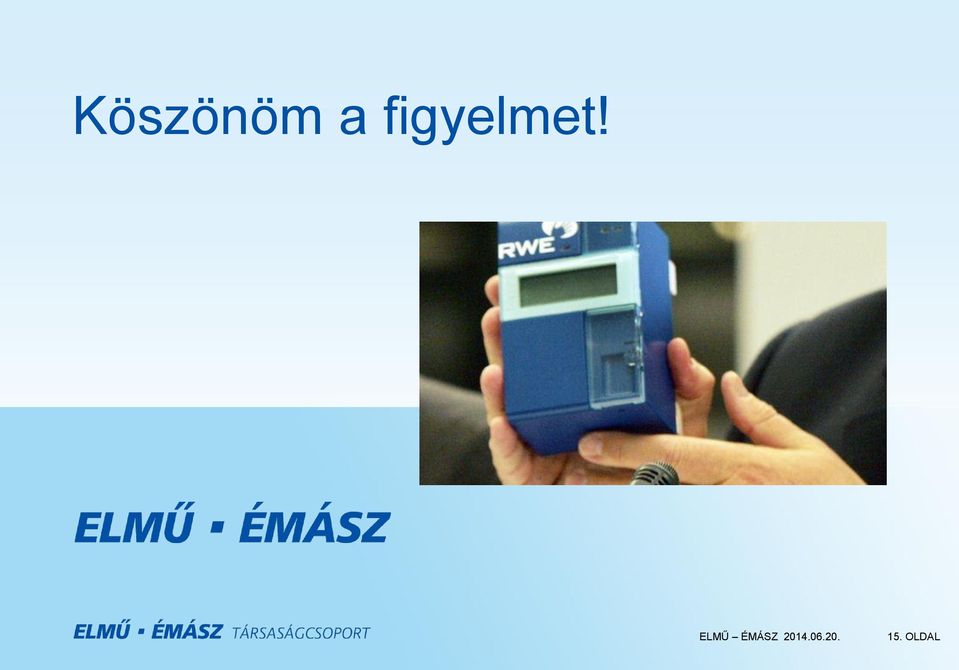

15 Köszönöm a figyelmet! 15. OLDAL
